Comprendre MB10F: fonctionnalités, applications et spécifications clés
2024-12-06 12206

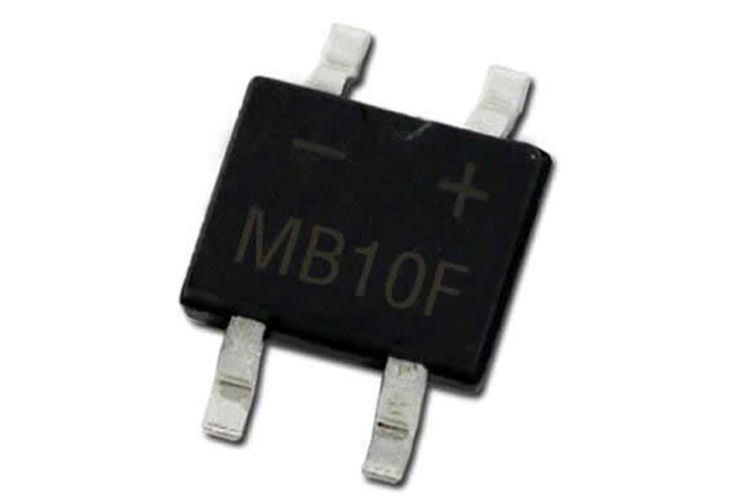

Le MB10F signifie un saut significatif dans la technologie des semi-conducteurs, présentant une conception compacte comme support de surface, redresseur de pont passivé en verre fabriqué par des diodes incorporées.Les caractéristiques techniques clés comprennent une faible tension vers l'avant de 1,1 V, ce qui minimise la perte d'énergie pendant la conduction.L'appareil est capable de gérer un courant à terme de 800 mA - les qualités qui le rendent adaptée aux applications exigeant une rectification de courant efficace.

Catalogue

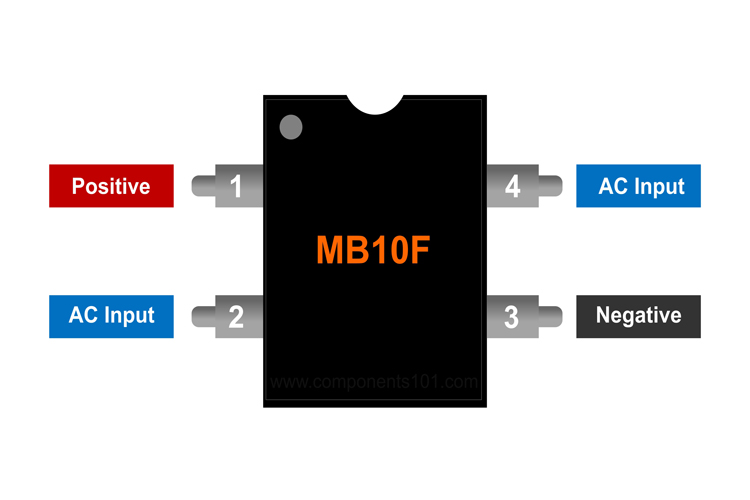

Configuration de la broche MB10F

Caractéristiques et spécifications MB10F

Le MB10F Incorpore une construction de matrices passivue en verre résiliente, un design soigneusement choisi qui stimule considérablement à la fois sa longévité et ses performances cohérentes.Cet attribut améliore la durée de vie de la composante et fortifie sa capacité à supporter des défis environnementaux sévères.Pratiquement, cette robustesse entraîne moins d'interruptions et des coûts de maintenance inférieurs lorsqu'ils sont utilisés dans des applications pratiques, en particulier dans l'électronique sensible et les environnements industriels, où l'efficacité économique et opérationnelle est très appréciée.

Sa structure compacte est une autre caractéristique remarquable, offrant un réel avantage dans les espaces restreints tels que les cartes de circuits imprimées à empilement densément (PCB).Ce choix de conception aide à une gestion thermique efficace et contribue à une amélioration des performances globales, ce qui est particulièrement bénéfique dans les processus de fabrication SMT à haute densité (technologie de surface).Les ingénieurs sont capables de créer des dispositions plus rationalisées sans sacrifier les fonctionnalités en incorporant ce composant.

Fonctionnant avec un courant continu avant de 800 mA et une tension avant de 1,1 V, le MB10F est fabriqué pour gérer efficacement des charges de puissance importantes.Sa capacité actuelle de surtension de 30A est particulièrement bénéfique dans les scénarios où des surtensions temporaires peuvent survenir, permettant à l'appareil de gérer les pointes soudaines dans le courant actuel.Cette robustesse est appréciée dans diverses industries, telles que l'automobile et les télécommunications, où il est important de maintenir la stabilité pendant les ions de chargement V ariat.

De plus, la plage de température opérationnelle de -55 ° C à 150 ° C montre son adaptabilité dans des conditions extrêmes, ce qui le rend bien adapté aux applications passant de l'aérospatiale à l'électronique grand public.Les composants construits pour tolérer les gammes thermiques larges sont souvent préférés pour les systèmes critiques, car les sautes de température peuvent autrement accélérer les taux de défaillance.

La construction sans plomb et conforme à ROHS du MB10F met en évidence l'accent croissant sur les méthodes respectueuses de l'environnement dans la fabrication d'électronique.Cette conformité garantit non seulement l'adhésion à l'évolution des mandats réglementaires, mais reflète également un dévouement plus large pour minimiser les déchets dangereux.Au fil du temps, le choix des composants respectueux de l'environnement est devenu une approche puissante pour renforcer la responsabilité des entreprises et renforcer la fidélité des clients.

Exploration des alternatives à MB10F

Df10

Aperçu du redresseur du pont MB10F

La diode de redresseur du pont MB10F est remarquable pour son efficacité dans les applications monophasées, prenant en charge une note de tension d'entrée AC remarquable de 700V.Son architecture est conçue pour répondre à un éventail diversifié d'utilisations, reflétant la capacité de la diode à gérer les courants CC jusqu'à 800mA.Cet attribut devient particulièrement attrayant dans les scénarios où la hiérarchisation de la conservation de l'énergie est nécessaire, comme dans les gadgets électroniques compacts ou les systèmes exploitant des énergies renouvelables.

Avec une tension de panne inversée atteignant 1000v, le MB10F offre un niveau d'isolation substantiel, ajoutant une couche de fiabilité dans des scénarios à haute tension.La faible chute de tension avant de 1,1 V joue également un rôle important dans la réduction de la dissipation d'énergie pendant le fonctionnement.Ces caractéristiques deviennent une influence sur les circuits où une prime est placée sur l'efficacité énergétique, affectant à la fois l'efficacité du système et la sortie thermique.

L'adaptation du MB10F dans des contextes variés, comme les alimentations et les circuits de traitement du signal, met en évidence sa flexibilité.Sa capacité à dissiper efficacement la chaleur est vitale pour préserver les fonctionnalités du dispositif sous contrainte.Par exemple, dans les systèmes d'onduleur solaire, l'incorporation de redresseurs de ponts tels que le MB10F peut considérablement améliorer les taux de conversion de DC en CC, renforçant sa contribution à la production d'énergie durable.

Maximiser l'efficacité du redresseur du pont MB10F

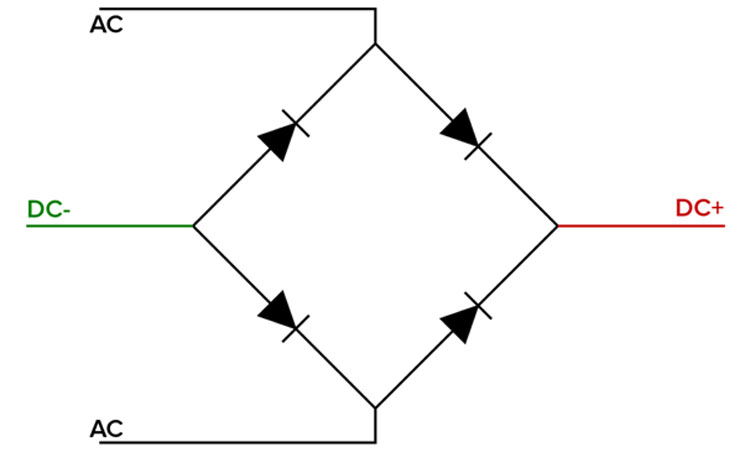

L'utilisation efficace du redresseur du pont MB10F nécessite de reconnaître son identité comme un redresseur de pont complet composé de quatre diodes intégrées.Cette configuration transforme la tension AC en tension à courant continu.Au fur et à mesure que la tension AC traverse les bornes désignées, il est crucial d'être conscient de la chute de tension inhérente à travers les diodes - une variable souvent considérée dans les calculs et les simulations détaillés.En pratique, la sélection appropriée de condensateurs parallèle à la sortie joue un rôle essentiel dans la stabilisation de la sortie CC.

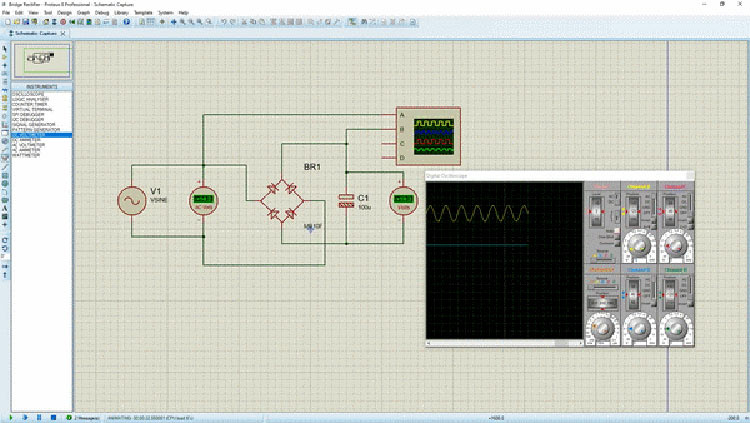

Le circuit simulé ci-dessous montre comment un redresseur de pont se comporte lorsque nous appliquons la tension CA au côté CA du redresseur, et pour le côté CC, nous avons mis un condensateur de lissage pour rectifier le DC pulsé à un signal CC plus lisse.La tension CC de sortie du CI peut être calculée à l'aide de la formule

DC OUT = (√2 × VRMS) - 1,1 volts

Où VRMS est la tension RMS d'entrée et -1,1V est destiné à la chute de tension qui apparaît sur chaque chemin de diode pendant la rectification.Bien que dans notre simulation, nous n'obtiendrons pas cela car dans la simulation, tous les appareils sont des appareils idéaux.

Champs de demande

Le MB10F sert une fonction clé dans la transformation de la CA en puissance DC sur diverses plateformes technologiques.Son adaptabilité s'intègre de manière transparente dans un large éventail d'utilisations, comme dans les alimentations en mode de commutation (SMPS), les systèmes d'éclairage LED de base, les adaptateurs muraux, les chargeurs de batterie et les appareils électroménagers essentiels.En outre, son rôle dans les télécommunications met en évidence sa contribution à l'épine dorsale des infrastructures électroniques modernes.

Alimentation électrique et éclairage LED

Dans le domaine de l'alimentation en mode de commutation (SMPS), le MB10F favorise une amélioration de l'efficacité, freinant la perte d'énergie pendant les transitions de puissance.Cette efficacité accrue est cruciale lors de l'optimisation de la consommation d'énergie pour atténuer les dépenses opérationnelles.L'émergence de l'éclairage LED a radicalement remodelé les modèles d'énergie des consommateurs, le MB10F garantissant que les systèmes LED maintiennent un flux de courant correct, étendant ainsi à la fois la durée de vie et les performances.Des informations ont révélé que la sélection méticuleuse de composants comme le MB10F peut profondément influencer la fiabilité de ces réseaux d'éclairage.

Électronique grand public et adaptateurs muraux

Dans les adaptateurs muraux qui remplissent notre vie quotidienne en faisant des dispositifs de smartphones aux ordinateurs portables, le rôle du MB10F se démarque.Sa capacité à déplacer avec compétence AC vers DC augmente non seulement la convivialité des dispositifs, mais aide également à diminuer l'empreinte environnementale de l'électronique grand public.L'art de mélanger les composants dans les circuits de puissance oblige une compréhension affinée des spécifications et des conditions de fonctionnement, en expliquant une expertise partagée pour les meilleures solutions de conception.

Chargeurs de batterie et appareils

Un segment proéminent bénéficiant du MB10F est les chargeurs de batterie, qui évoluent avec le changement progressif vers des solutions d'alimentation rechargeables.Cette décision met en évidence la nécessité de systèmes de charge efficaces.Le MB10F facilite les allocations de puissance rapides et sécurisées aux batteries, cruciale pour améliorer le contentement des utilisateurs et prolonger la durée de vie des dispositifs.S'appuyant sur les progrès historiques dans ce domaine, nous avons constaté une augmentation des chargeurs plus intelligents adoptant des approches flexibles qui modifient la charge en fonction de la santé de la batterie.

Télécommunications

L'industrie des télécommunications s'appuie fortement sur des solutions d'alimentation électrique stables et fiables pour son infrastructure principale.Le MB10F contribue à assurer une puissance continue aux composants essentiels comme les routeurs et les commutateurs, qui sont indispensables pour préserver la connectivité ininterrompue.À mesure que les besoins de communication s'allongent rapidement, des composants comme le MB10F doivent répondre à la hausse des demandes pour maintenir l'excellence des services sur un marché concurrentiel.

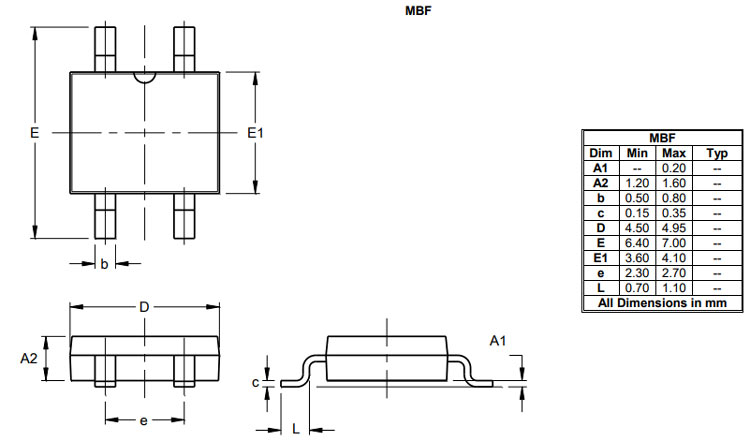

Modèle 2D et dimensions

Lors de la conception avec des planches PCB ou PERF, il est avantageux de consulter des ressources comme la fiche technique MB10F, car elle fournit des détails perspicaces sur les types et les dimensions d'emballage.Cette étape jette les bases d'une intégration harmonieuse des composants dans votre conception, permettant un processus d'assemblage lisse.

Fiche technique PDF

Feuilles de données MB10F
