Relais avec ou sans verrouillage : quel est le meilleur ?
2026-04-27 64

Les relais sont des composants importants utilisés pour contrôler les circuits électriques de manière sûre et efficace.Ils permettent à un petit signal de commuter des appareils plus gros comme des moteurs, des lumières et des appareils électroménagers.Dans de nombreux systèmes, le choix du bon type de relais peut affecter le fonctionnement de l'ensemble du circuit.Cet article explique la différence entre les relais à verrouillage et sans verrouillage, comment ils fonctionnent et quand vous devez les utiliser.Il couvre également le câblage, les erreurs courantes et les conseils de dépannage pour vous aider à utiliser correctement les relais dans les applications réelles.

Catalogue

Figure 1. Relais avec ou sans verrouillage

Qu'est-ce qu'un relais ?

Un relais est un interrupteur à commande électrique qui permet à un petit signal électrique de contrôler un circuit plus grand et plus puissant en toute sécurité.Il fonctionne en envoyant un petit courant à une bobine, ce qui crée une force magnétique qui déplace les contacts internes pour ouvrir ou fermer un autre circuit.Cela permet à des appareils simples, comme un microcontrôleur ou un interrupteur, de contrôler des appareils de plus grande puissance tels que des moteurs, des lumières ou des appareils sans gérer directement la haute tension.Une des caractéristiques d'un relais est isolation électrique, qui maintient le côté commande séparé du côté charge et aide à protéger les pièces sensibles contre les dommages.Les relais ont généralement des contacts normalement ouverts (NO) ou normalement fermés (NC), qui définissent si le circuit est désactivé ou activé par défaut.

Pour comprendre le fonctionnement des relais dans les applications réelles, examinons les deux principaux types : relais de verrouillage et relais sans accrochage, et comment chacun fonctionne.

Qu'est-ce qu'un relais de verrouillage et comment ça marche ?

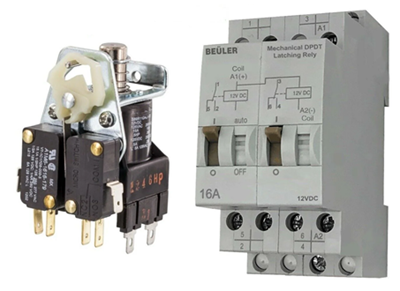

Figure 2. Exemples de relais à verrouillage

Un relais de verrouillage est un relais qui reste allumé ou éteint même après avoir coupé l'alimentation.C'est "se souvient" c'est son dernier état, vous n'avez donc pas besoin d'une alimentation continue pour le maintenir en position.C'est pourquoi on l'appelle aussi un relais bistable.

Voici comment cela fonctionne : vous envoyez une courte impulsion électrique à la bobine du relais, et elle s'allume ou s'éteint.À l’intérieur, un loquet mécanique ou un petit aimant maintient les contacts en place.Une fois commuté, il reste là même en cas de coupure de courant.Pour changer à nouveau l'état, il vous suffit d'envoyer une autre impulsion.

Il existe deux types courants.Un relais de verrouillage à bobine unique utilise une bobine et change d'état en fonction de la direction du courant.Un relais de verrouillage à double bobine utilise deux bobines, une bobine est utilisée pour l'allumer et l'autre est utilisée pour l'éteindre.Les conceptions à double bobine sont plus faciles à contrôler et sont plus courantes dans les circuits pratiques.Vous utiliserez généralement un relais à verrouillage lorsque vous souhaitez économiser de l'énergie ou conserver un réglage même en cas de coupure de courant.

Cependant, il y a aussi quelques éléments à prendre en compte.Le circuit de contrôle peut être légèrement plus complexe et vous devez vous assurer que le bon signal est envoyé pour changer son état.

Qu'est-ce qu'un relais sans accrochage, comment ça marche ?

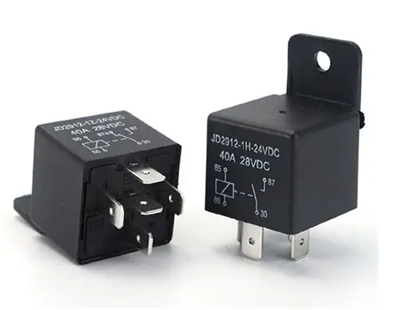

Figure 3. Relais sans verrouillage automobile

Un relais sans accrochage est un relais qui reste allumé uniquement pendant que vous fournissez de l'énergie.Une fois l'alimentation coupée, il revient automatiquement à son état d'origine.Il ne stocke ni ne se souvient de sa dernière position.

Voici comment cela fonctionne : lorsque vous alimentez la bobine, elle tire sur les contacts internes et modifie l'état du circuit.Mais contrairement à un relais à accrochage, il existe pas de mécanisme de verrouillage à l'intérieur.Ainsi, lorsque l'alimentation s'arrête, la force magnétique disparaît et un ressort intégré repousse les contacts dans leur position par défaut.

Vous remarquerez qu'il suit toujours son comportement par défaut.Un relais normalement ouvert (NO) reste éteint jusqu'à ce que vous l'alimentiez, tandis qu'un relais normalement fermé (NC) reste allumé jusqu'à ce que vous l'activiez.

Vous utiliserez généralement un relais sans verrouillage lorsque l'appareil doit fonctionner uniquement lorsque l'alimentation est présente, comme dans les moteurs, les ventilateurs ou les systèmes de contrôle qui doivent s'arrêter immédiatement en cas de coupure de courant.C’est simple à utiliser, mais il a besoin d’une alimentation continue si vous voulez qu’il reste actif.

Relais verrouillable ou non verrouillable : principales différences

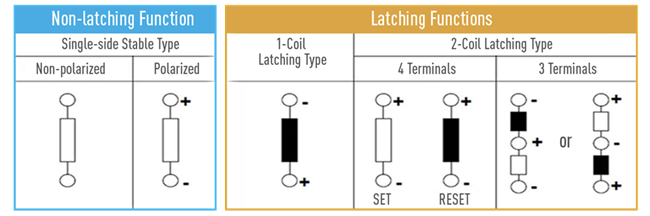

Figure 4. Fonctions de relais avec ou sans verrouillage

Maintenant que vous avez vu comment les deux fonctionnent, voici une comparaison simple entre eux afin que vous puissiez choisir plus rapidement.

Un relais à verrouillage conserve son dernier état même lorsque l'alimentation est coupée, tandis qu'un relais sans verrouillage ne reste actif que lorsque l'alimentation est appliquée.Cette seule différence affecte leur comportement, la quantité d’énergie qu’ils utilisent et l’endroit où vous devez les utiliser.Voici une comparaison claire :

Mémoire d'état

- Un relais à accrochage mémorise son dernier état ON ou OFF.
- Un relais sans accrochage revient toujours à son état par défaut.

Exigence de puissance

- Un relais à accrochage n'a besoin d'énergie que lors de la commutation.
- Un relais sans accrochage a besoin d'une alimentation continue pour rester allumé.

Efficacité énergétique

- Les relais à verrouillage sont plus économes en énergie, en particulier pour les systèmes à batterie.
- Les relais sans accrochage consomment plus d'énergie au fil du temps.

Méthode de contrôle

- Les relais à accrochage nécessitent des signaux d'impulsion (parfois une commande ON/OFF séparée).
- Les relais sans verrouillage sont plus simples, il suffit d'appliquer l'alimentation pour les activer.

Comportement en cas d'échec

- Les relais à verrouillage restent dans leur dernier état lors d'une coupure de courant.
- Les relais sans verrouillage se réinitialisent en cas de coupure de courant (plus sûr pour certains systèmes).

Applications typiques

- Les relais à verrouillage sont utilisés dans les appareils intelligents, les circuits mémoire et les systèmes basse consommation.
- Les relais sans verrouillage sont utilisés dans les moteurs, les appareils et les systèmes qui doivent s'arrêter en cas de coupure de courant.

Avantages et inconvénients des relais à verrouillage et des relais sans verrouillage

Relais de verrouillage

Avantages :

• Utilise très peu d'énergie puisqu'il n'a besoin d'énergie que lors de la commutation

• Se souvient de son dernier état, même en cas de coupure de courant

• Idéal pour les systèmes alimentés par batterie et économes en énergie

• Réduit le gaspillage de chaleur et d'électricité au fil du temps

Inconvénients :

• Le contrôle peut être un peu plus complexe (contrôle par impulsion ou double bobine)

• Vous devez suivre son état actuel dans votre système

• Pas idéal si vous souhaitez que le système se réinitialise automatiquement après une coupure de courant

Relais sans accrochage

Avantages :

• Simple à utiliser, il suffit d'appliquer le courant pour l'activer

• Comportement prévisible (retourne toujours à l'état par défaut)

• Meilleur pour les systèmes à sécurité intégrée où l'état OFF est plus sûr

• Plus facile à concevoir et à contrôler dans la plupart des circuits

Inconvénients

• Nécessite une alimentation continue pour rester allumé

• Consomme plus d'énergie au fil du temps

• Peut générer plus de chaleur lors d'un fonctionnement prolongé

Quand devriez-vous utiliser un relais sans accrochage et avec accrochage ?

Le choix entre un relais avec ou sans verrouillage dépend de la façon dont vous souhaitez que votre système se comporte pendant et après la mise sous tension.

Tu devrais utiliser un relais à accrochage quand tu veux économiser de l'énergie ou conserver le dernier état même après la coupure de courant.C'est un bon choix pour les appareils alimentés par batterie, les interrupteurs pour maison intelligente et les systèmes qui doivent se rappeler s'ils sont allumés ou éteints.Puisqu’il n’a besoin d’énergie que lors de la commutation, il contribue à réduire la consommation d’énergie au fil du temps.C'est également utile dans les situations où vous souhaitez que l'appareil continue de fonctionner dans son dernier état même après une coupure de courant.

D'un autre côté, vous devriez utiliser un relais sans accrochage quand vous voulez que le système fonctionner uniquement lorsque l'alimentation est présente.Il est utilisé dans les moteurs, les ventilateurs, les appareils et les systèmes de contrôle industriels où l'appareil doit s'arrêter immédiatement une fois l'alimentation coupée.Cela en fait une option plus sûre pour de nombreuses applications car elle revient automatiquement à son état par défaut.Il est également plus facile à contrôler puisqu’il suffit d’appliquer de la puissance pour l’activer.

Comment choisir entre des relais avec et sans verrouillage

Choisir le bon relais n'est pas compliqué si vous vous concentrez sur le comportement de votre système.

Pensez d’abord à propos de la consommation d'énergie.Si votre projet fonctionne sur batterie ou si vous souhaitez économiser de l'énergie, un relais à verrouillage est le meilleur choix car il n'utilise de l'énergie que lors de la commutation.Si consommation d'énergie n'est pas un problème, un relais sans accrochage peut très bien fonctionner.

Suivant, réfléchissez à ce qui devrait se passer lors d’une panne de courant.Si vous souhaitez que l'appareil reste dans son dernier état, optez pour un relais de verrouillage.Si vous souhaitez que le système s'éteigne ou se réinitialise automatiquement pour des raisons de sécurité, un relais sans verrouillage est l'option la plus sûre.

Vous devriez également regarder complexité du contrôle.Les relais à verrouillage peuvent nécessiter des signaux d'impulsion ou une commande marche/arrêt séparée, ce qui rend la conception légèrement plus complexe.Les relais sans verrouillage sont plus simples puisqu'il suffit d'appliquer de l'alimentation pour les maintenir actifs.

Un autre facteur est le type de demande.Pour les appareils intelligents, les systèmes basés sur la mémoire ou les conceptions économes en énergie, des relais à verrouillage sont utilisés.Pour les moteurs, les appareils et les systèmes industriels qui ne doivent fonctionner que lorsqu'ils sont alimentés, les relais sans verrouillage sont plus adaptés.

Différences de câblage entre les relais à verrouillage et sans verrouillage

La différence de câblage vient principalement de la façon dont chaque relais est contrôlé.

Un relais sans accrochage est simple à câbler.Vous connectez la bobine à une source d’alimentation via un interrupteur ou un signal de commande.Lorsque l'alimentation est appliquée, le relais s'active.Lorsque l'alimentation est coupée, il s'éteint.La charge est connectée via les contacts COM, NO ou NC, selon le comportement souhaité du circuit.Cette configuration est simple puisque vous n’avez besoin que d’une seule ligne de contrôle pour la maintenir allumée.

Un relais de verrouillage est câblé différemment car il a besoin d’un signal pour s’allumer et d’un autre pour s’éteindre.Dans un relais de verrouillage à double bobine, vous disposez de deux entrées séparées, une bobine pour SET (allumer) et une autre pour RESET (éteindre).Chaque bobine est déclenchée par une courte impulsion.Dans un relais de verrouillage à bobine unique, le câblage dépend de la polarité, ce qui signifie que la direction du courant détermine s'il s'allume ou s'éteint.Cela rend le câblage légèrement plus complexe par rapport à un relais sans accrochage.

Erreurs courantes lors de l'utilisation de relais

Voici les erreurs les plus courantes que vous devriez éviter lors de l’utilisation de relais :

Choisir le mauvais type de relais - L'utilisation d'un relais à accrochage au lieu d'un relais sans accrochage (ou vice versa) peut entraîner un dysfonctionnement du système.

Câblage incorrect (Confusion NO et NC) - La confusion des contacts normalement ouverts (NO) et normalement fermés (NC) peut allumer ou éteindre l'appareil au mauvais moment.

Utiliser la mauvaise valeur de relais - Si le relais n'est pas adapté à votre tension ou courant, les contacts peuvent surchauffer, brûler ou tomber en panne.

Pas de diode flyback sur la bobine - Sauter la diode peut provoquer des pics de tension susceptibles d'endommager votre microcontrôleur ou votre circuit de commande.

Maintenir les relais sans accrochage trop longtemps - Une alimentation continue peut entraîner une consommation d'énergie plus élevée et une chaleur supplémentaire.

Ignorer une isolation et une protection appropriées - Cela peut provoquer des problèmes de bruit ou endommager des composants électroniques sensibles.

Dépannage des problèmes de relais

Si votre relais ne fonctionne pas correctement, voici quelques problèmes courants et comment les vérifier :

Le relais ne clique pas (pas de bruit de commutation) - Vérifiez si la bobine est alimentée.Utilisez un multimètre pour vérifier la tension.S'il n'y a pas de tension, le problème peut provenir du circuit de commande ou du câblage.

Le relais clique mais ne commute pas la charge - Les contacts peuvent être endommagés ou usés.Vérifiez également si le câblage de charge est correctement connecté à COM, NO ou NC.

Relais bloqué ON ou OFF - Cela peut être dû à des contacts soudés ou à une défaillance mécanique.Dans les relais à verrouillage, vérifiez également si le signal d'impulsion correct est envoyé.

Fonctionnement intermittent (fonctionne parfois) - Des fils desserrés, de mauvaises connexions ou une alimentation électrique instable peuvent être à l'origine de ce problème.Vérifiez toutes les bornes et connexions.

Relais de surchauffe - Cela signifie généralement que le relais est surchargé ou consomme trop de courant.Assurez-vous que la valeur nominale du relais correspond à votre charge.

Le circuit de commande ne répond pas correctement - Si vous utilisez un microcontrôleur, recherchez des composants manquants comme une diode flyback ou des niveaux de signal incorrects.

Conclusion

Les relais à accrochage et sans accrochage peuvent se ressembler, mais ils se comportent très différemment.Un relais à verrouillage est préférable lorsque vous devez économiser de l'énergie ou conserver le dernier état, tandis qu'un relais sans verrouillage est préférable pour un contrôle simple et une réinitialisation automatique.En comprenant le fonctionnement de chaque type, ainsi que leurs avantages, leur câblage et leurs problèmes courants, vous pouvez choisir le relais adapté à votre projet.En fin de compte, la sélection du bon relais contribue à améliorer la sécurité, les performances et la fiabilité de votre système.
