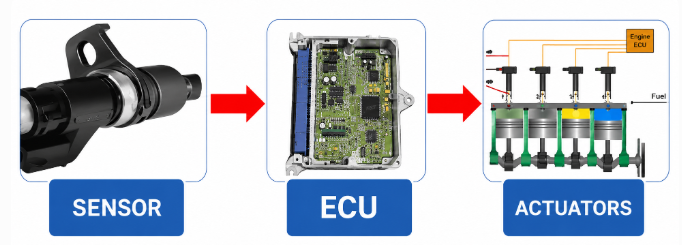

Figure 2. Entrée du capteur → Traitement de l'ECU → Réponse de l'actionneur

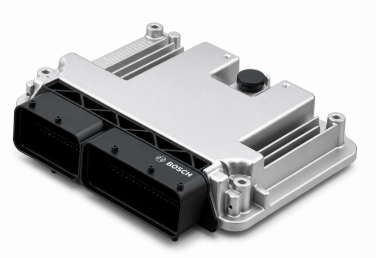

Le Unité de commande du moteur (ECU) est l’ordinateur de bord du véhicule responsable de la gestion des fonctions importantes du moteur et de l’électronique, notamment l’injection de carburant, le calage de l’allumage et la communication avec d’autres systèmes.Pendant le fonctionnement du véhicule, l'ECU reçoit en permanence des informations des capteurs, traite les données entrantes à l'aide de valeurs programmées et envoie des commandes aux composants qui régulent les performances et l'efficacité du moteur.
Étant donné que l'ECU agit comme le contrôleur central de nombreux systèmes du véhicule, des symptômes tels qu'une mauvaise performance, un calage, des défauts de communication et des lectures irrégulières des capteurs sont souvent associés à une panne de l'ECU.Cependant, de nombreuses conditions peuvent imiter des problèmes liés à l'ECU, entraînant un diagnostic erroné lorsque le défaut réel provient d'entrées de capteur incorrectes, d'irrégularités du système ou d'autres facteurs externes.
|
Symptôme
ou Condition |
Possible
Problème d'ECU |
capteur,
Câblage ou cause liée à l'alimentation |
|
Moteur qui cale ou mauvais
performances |
Interne
Les erreurs de traitement de l'ECU peuvent affecter le contrôle du moteur |
Des capteurs défectueux peuvent envoyer des messages incorrects
données qui perturbent le fonctionnement du moteur |
|
Témoins et codes défauts |
ÉCU
un dysfonctionnement peut déclencher plusieurs avertissements du système |
Les pannes de capteurs peuvent générer
codes défauts trompeurs |
|
Lectures irrégulières du capteur |
L'écu peut
traiter incorrectement les informations entrantes |
Des capteurs défectueux peuvent transmettre
signaux faux ou instables |
|
Perte de communication à travers
plusieurs systèmes |
ÉCU
une défaillance de communication ou de contrôle peut interrompre le fonctionnement du système |
Câblage endommagé, desserré
les connexions ou des pannes de réseau peuvent perturber la communication |
|
Intermittent ou imprévisible
comportement |
Interne
Les défauts de l'ECU peuvent provoquer des réponses incohérentes |
Câblage endommagé, court-circuit ou ouvert
les circuits peuvent créer des signaux électriques instables |
|
Plusieurs pannes du système
se produisant simultanément |
ÉCU
une panne peut affecter plusieurs systèmes liés |
Chutes de tension, mauvaise mise à la terre ou
les problèmes d’alimentation électrique peuvent affecter plusieurs composants |
|
Difficultés de démarrage ou non-démarrage
conditions |
L'écu peut
ne parvient pas à contrôler les fonctions d'allumage ou d'alimentation en carburant |
Faible tension ou puissance de la batterie
des problèmes d’alimentation peuvent empêcher le fonctionnement normal du système |
|
Composant
inspecter |
Quoi
vérifier |
Possible
Effet sur les symptômes de l'ECU |
|
Inspection visuelle initiale |
Recherchez les dommages évidents,
pièces déconnectées, fuites ou conditions inhabituelles |
Des problèmes visibles peuvent expliquer
symptômes sans indiquer une défaillance de l'ECU |
|
État de la batterie |
Vérifier l'état de la batterie, borne
étanchéité et signes de corrosion |
Une tension faible ou instable peut provoquer
problèmes de démarrage, de communication ou de performances |
|
Fusibles et relais du calculateur |
Inspecter les fusibles grillés, desserrés
connexions, surchauffe ou dommages |
Une interruption de courant peut imiter
Dysfonctionnement de l'ECU |
|
Connecteurs et bornes |
Vérifiez les broches pliées, l'humidité,
saleté, contact lâche ou corrosion |
De mauvaises connexions peuvent affecter
signaux et communication du système |
|
Faisceaux de câblage |
Inspectez l’isolation effilochée,
fils cassés, conducteurs exposés ou dommages physiques
|
Des défauts de câblage peuvent interrompre l'alimentation
et transmission du signal |
|
Codes de panne |
Examinez les codes d'erreur stockés et
indicateurs d'avertissement |
Les codes d'erreur peuvent indiquer qu'ils sont concernés
systèmes mais ne confirment pas automatiquement la panne de l'ECU |
|
Humidité ou corrosion |
Inspecter les zones de l'ECU et l'électricité
connexions pour intrusion d’eau ou corrosion |
La contamination peut créer
pannes intermittentes et problèmes de communication |
|
État du capteur |
Vérifiez s'il est endommagé ou déconnecté
capteurs |
Des informations incorrectes sur le capteur peuvent
produire des symptômes similaires aux défauts de l'ECU |
L'ECU dépend de circuits d'alimentation stables, de connexions à la terre fiables et de signaux de tension de référence pour fonctionner correctement.La tension de la batterie alimente l'ECU et les systèmes associés, tandis que les circuits de masse fournissent le chemin de retour nécessaire à un fonctionnement stable.De nombreux capteurs s'appuient également sur un circuit de référence 5 V fourni par l'ECU pour générer des signaux précis.Une tension manquante ou instable dans ces circuits peut créer des symptômes tels que des échecs de communication, des lectures incorrectes des capteurs, des voyants d'avertissement, de mauvaises performances ou des conditions de non-démarrage qui peuvent faussement apparaître comme une défaillance de l'ECU.
|
Catégorie |
État
/ Signalisation |
Typique
Lecture |
|
Batterie |
Moteur éteint |
12,4 V-12,8 V |
|
Moteur en marche |
13,5 V-14,7 V |
|
|
État de batterie faible |
En dessous de 12V |
|
|
Référence du calculateur |
Circuit de référence du capteur standard |
4,8 V-5,2 V |
|
Référence du système alternatif |
Environ 3,3 V |
|
|
Sol |
Bonne connexion à la terre |
Près de 0 Ω |
|
Résistance acceptable |
Moins de 0,5 Ω |
|
|
Problème de terre possible |
Supérieur à 1 Ω |
|
|
Capteur TPS |
Portée des signaux |
0,5 V à 4,5 V |
|
Capteur CARTE |
0V-5V |
|
|
Capteur d'oxygène |
0,1 V à 0,9 V |
|
|
Capteur de température du liquide de refroidissement |
Varie selon la température et
spécifications du fabricant |
(Remarque : ces valeurs servent de lignes directrices de référence générales lors des tests de l'ECU. Comparez toujours les lectures avec les spécifications de service du fabricant, car les valeurs peuvent différer selon les modèles et les systèmes de véhicules.)
• Multimètre numérique – Utilisé pour mesurer la tension, la résistance, la continuité et les valeurs électriques dans les circuits liés au calculateur.Cela permet de vérifier si les circuits fonctionnent dans les plages attendues.
• Schéma de câblage du véhicule – Fournit des informations de référence sur le circuit, y compris les emplacements des connecteurs de l'ECU, l'affectation des broches et les chemins de circuit nécessaires lors de l'inspection.
• Scanner OBD-II - Récupère les informations de diagnostic telles que les codes d'anomalie, les données des capteurs et les informations sur l'état du système des systèmes du véhicule.
• Broches de sonde arrière – Permettent d'accéder aux bornes de l'ECU et aux points de test des connecteurs sans déconnecter les ensembles de connecteurs.
• Lampe témoin - Fournit une confirmation rapide de la présence de l'alimentation électrique et de l'activité de base du circuit.
• Testeur de batterie – Évalue l'état de la batterie et l'état de l'alimentation électrique avant le début des tests liés à l'ECU.
• Oscilloscope – Affiche les formes d'onde des signaux électriques et les modèles de synchronisation pour une analyse détaillée de l'activité des circuits et des capteurs.

Figure 3. Test des broches du connecteur de l'ECU avec un multimètre
Étape 1 : Vérifiez la tension de la batterie
Réglez le multimètre sur la tension CC et vérifiez l'état de la batterie avant de tester l'ECU.La tension de la batterie doit rester dans la plage de fonctionnement normale, car une basse tension peut créer des problèmes de communication ou un fonctionnement instable de l'ECU.
Étape 2 : Vérifiez les broches d'alimentation de l'ECU
Mesurez la tension aux bornes d'alimentation de l'ECU avec le contact dans la position spécifiée.Les lectures typiques sont proches de la tension de la batterie, généralement autour de 12 V.
Étape 3 : Vérifiez les masses de l'ECU
Inspectez les circuits de masse de l'ECU en utilisant le mode continuité ou résistance.Les circuits de terre doivent présenter une continuité et une très faible résistance, car une mauvaise mise à la terre peut affecter les performances de l'ECU et la stabilité du signal.
Étape 4 : Vérifiez les fusibles, les relais et les connecteurs
Inspectez les fusibles, relais et connecteurs électriques liés à l'ECU pour détecter tout dommage, contact lâche, corrosion, surchauffe ou mauvais état des bornes.Les problèmes d'alimentation électrique dans ces composants peuvent imiter des défauts de l'ECU.
Étape 5 : Vérifiez le circuit de référence 5 V
Mesurez le circuit de tension de référence de l'ECU.De nombreux capteurs fonctionnent avec un signal de référence de 5 V, bien que certains systèmes puissent utiliser environ 3,3 V selon la conception du véhicule.
Étape 6 : Vérifier les entrées de signal du capteur
Mesurez les circuits de signal du capteur conformément aux spécifications de service.Les valeurs du capteur doivent rester dans les plages de fonctionnement attendues car des signaux anormaux peuvent affecter le fonctionnement de l'ECU.
Étape 7 : Vérifier les commandes de l'actionneur ou de la sortie
Vérifiez les sorties contrôlées par l'ECU telles que les signaux d'injecteur, les circuits de commande d'allumage ou les commandes d'actionneur pour déterminer si l'ECU envoie les commandes appropriées aux composants connectés.
Étape 8 : Confirmer la communication avec l'outil d'analyse
Utilisez un scanner OBD-II pour confirmer la communication de l'ECU et examiner les informations système disponibles, telles que les codes d'erreur et les données en direct.Une perte de communication peut indiquer des problèmes liés à l'alimentation, au réseau ou à l'ECU.

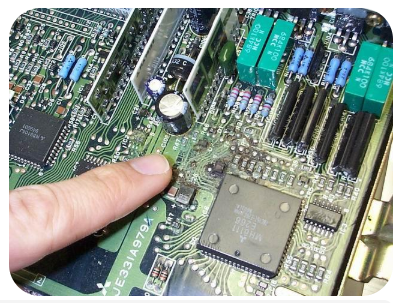

Figure 4. Dommages visibles du circuit de l'ECU nécessitant une réparation ou une évaluation de remplacement
La réparation est souvent considérée comme pratique lorsque :
• Les dommages internes sont limités et isolés
• Le boîtier de l'ECU et les principaux composants restent fonctionnels
• La communication avec les outils de diagnostic est toujours possible
• Les coûts de réparation sont souvent inférieurs aux coûts de remplacement
Une reprogrammation ou des mises à jour logicielles peuvent être appropriées lorsque :
• Les mises à jour du fabricant résolvent les problèmes connus de l'ECU.
• La corruption des données affecte le fonctionnement du système
• L'étalonnage de l'ECU nécessite une mise à jour après le remplacement du composant.
• Les problèmes de communication ou de performances sont liés au logiciel plutôt qu'au matériel.
Dans ces situations, une correction logicielle peut restaurer le bon fonctionnement sans remplacer les composants du calculateur.
Le remplacement est généralement envisagé dans les cas suivants :
• Une défaillance du processeur ou du circuit interne se produit.
• Des dégâts importants causés par l'eau ou la chaleur sont présents
• Les composants brûlés ou les circuits imprimés endommagés sont identifiés
• L'échec de communication persiste après les tentatives de test et de réparation.
• Les coûts de réparation approchent ou dépassent les coûts de remplacement.
Les coûts de réparation, de reprogrammation et de remplacement varient selon la marque, le modèle et le type d'ECU du véhicule.La reprogrammation est généralement moins coûteuse que le remplacement complet, tandis que le remplacement du calculateur peut impliquer des dépenses supplémentaires pour l'installation, la programmation et la synchronisation du système.
Une comparaison minutieuse des résultats du diagnostic, de la faisabilité de la réparation et du coût global peut aider à déterminer la solution la plus pratique.
À PROPOS DE NOUS
Satisfaction client à chaque fois. Confiance mutuelle et intérêts communs.
Simplification de la logique K-Map à 4 variables à l'aide du code Gray
2026-05-27
Comment la RAM affecte la vitesse et les performances de votre ordinateur
2026-05-26
Les problèmes d'ECU peuvent être difficiles à diagnostiquer car leurs symptômes ressemblent souvent à des problèmes liés à la batterie, au câblage, au capteur ou au moteur.Signes tels que le calage, une mauvaise économie de carburant ou des ratés d'allumage ne sont pas automatiquement confirmer la panne de l'ECU.
L'ECU reçoit les données des capteurs, analyse les informations, le compare aux valeurs programmées et ajuste les systèmes tels que le carburant la livraison et le calage de l’allumage en fonction des conditions de fonctionnement actuelles.
Des batteries faibles, un câblage endommagé ou de mauvaises connexions électriques peuvent créer des symptômes similaires aux défauts de l'ECU.Vérifier d'abord ces composants peut aider à éviter un diagnostic erroné.
Les codes d'anomalie fournissent des indices sur les problèmes du système, mais ils ne le font pas. identifiez toujours la cause profonde.Des tests supplémentaires sont nécessaires pour confirmer si l'ECU est réellement responsable.
Un multimètre fonctionne bien pour les contrôles électriques de base, mais complexes les problèmes impliquant la synchronisation du signal ou l'analyse de la forme d'onde peuvent nécessiter un Scanner ou oscilloscope OBD-II.
