Simplification de la logique K-Map à 4 variables à l'aide du code Gray
2026-05-27 428

Les cartes Karnaugh à 4 variables aident à simplifier les expressions booléennes de manière claire et visuelle.En utilisant une grille 4 × 4, vous pouvez organiser 16 combinaisons d'entrée, trouver des modèles de regroupement et réduire des fonctions logiques complexes sans vous fier uniquement à de longues étapes d'algèbre booléenne.Cela rend les K-maps utiles pour apprendre la logique numérique et concevoir des circuits plus simples avec moins de portes, moins de câblage et une meilleure efficacité.

Catalogue

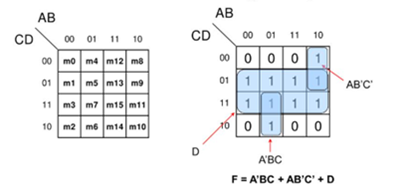

Figure 1. Exemple de simplification de K-Map à 4 variables

Bases de la carte Karnaugh à 4 variables

Un Carte de Karnaugh à 4 variables (K-map) est un outil visuel qui vous aide à simplifier les expressions booléennes et les circuits logiques numériques avec quatre variables d'entrée.Au lieu de résoudre manuellement de longues équations d’algèbre booléenne, vous pouvez utiliser la K-map pour organiser les valeurs logiques de manière simple. grille 4×4.Comme les quatre variables ont 16 possibles combinaisons d'entrée, la carte contient 16 cellules.

2⁴ = 16

Lorsque vous utilisez une K-map à 4 variables, vous pouvez repérer rapidement les modèles et regrouper les cellules adjacentes ensemble pour simplifier l’expression logique.Cela rend le circuit final plus facile à construire car cela réduit le nombre de portes logiques et de variables inutiles.

Vous utiliserez couramment des K-maps à 4 variables lors de la conception de circuits numériques, du dépannage de systèmes logiques, de l'étude de l'algèbre booléenne ou de la création de projets de logique combinatoire.Le plus grand avantage est qu’il vous permet de simplifier visuellement la logique, ce qui est généralement plus rapide et plus facile que de résoudre des équations complexes à la main.

Code Gray dans les K-Maps à 4 variables

Dans une K-map à 4 variables, vous organisez les lignes et les colonnes en utilisant le code Gray, et non l'ordre binaire normal.Cela signifie que les étiquettes suivent généralement cet ordre :

00, 01, 11, 10

Cette commande est requise car chaque rangée voisine ou changements de colonne par une seule variable.Par exemple, de 01 à 11, seul le premier bit change.De 11 à 10, seul le deuxième bit change.

Cela vous aide à lire correctement la K-map car les cellules voisines doivent être logiquement liées.Lorsqu'une seule variable change entre des cellules adjacentes, la carte peut prendre en charge une simplification booléenne valide.

Ainsi, lorsque vous regardez une K-map à 4 variables, rappelez-vous que le un ordre inhabituel est intentionnel.Il est conçu pour que les cellules proches ne diffèrent que par une seule variable, ce qui rend la K-map adaptée et précise en logique numérique.

Table de vérité vers K-Map à 4 variables

Lorsque vous transférez des valeurs d'une table de vérité vers une K-map à 4 variables, vous placez chaque valeur de sortie dans la cellule qui correspond à sa combinaison d'entrée.Chaque ligne de la table de vérité correspond à une cellule unique de la K-map.

Pour un système à 4 variables, les variables sont généralement divisées en deux groupes :

• AB pour les lignes
• CD pour les colonnes

Voici un petit exemple :

Un	B	C	ré	Sortie
0	0	0	0	1
0	0	0	1	0
0	0	1	0	1
0	0	1	1	1

Pour placer ces valeurs dans la K-map, vous localisez d'abord la bonne ligne à l'aide de AB, puis localisez la bonne colonne à l'aide de CD.Par exemple, la combinaison d'entrée :

Un = 0, B = 0, C = 1, D = 0

correspondances :

• Ligne → AB = 00
• Colonne → CD = 10

La valeur de sortie de cette combinaison est ensuite écrite dans cette cellule de la K-map.

Ce processus se poursuit jusqu'à ce que toutes les sorties de la table de vérité soient transférées dans leurs positions correspondantes sur la K-map.À ce stade, votre objectif est simplement de placer correctement les valeurs afin que la carte représente avec précision la fonction logique.

Règles de regroupement dans des K-Maps à 4 variables

Lorsque vous regroupez des cellules dans une K-map à 4 variables, votre objectif est de connecter des cellules ayant la même valeur.Pour simplifier les SOP, vous regroupez généralement 1s.Pour simplifier le point de vente, vous regroupez généralement 0s.

Un groupe valide doit contenir 1, 2, 4, 8 ou 16 cellules.Vous ne devriez pas former de groupes avec 3, 5, 6 ou 7 cellules puisque les groupes K-map doivent suivre des puissances de deux.Les cellules doivent également être adjacentes horizontalement ou verticalement, et non en diagonale.

Vous devriez toujours essayer de faire en sorte que groupe le plus grand possible d'abord.Un groupe plus important donne généralement un résultat plus simple plus tard.Par exemple, un groupe de 4 vaut mieux que deux groupes distincts de 2 si le plus grand groupe est valide.

Chevauchement est également autorisé.Vous pouvez réutiliser une cellule dans plusieurs groupes si cela vous aide à créer un modèle de regroupement plus grand ou plus propre.N'oubliez pas non plus que les bords de la K-map s'enroulent, de sorte que les cellules situées sur les bords gauche et droit peuvent être adjacentes, et que les cellules situées sur les bords supérieur et inférieur peuvent également être adjacentes.

Simplification booléenne à l'aide de K-Maps à 4 variables

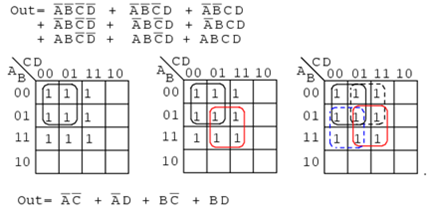

Figure 2. Exemple de K-Map à 4 variables résolu

Après avoir fini regrouper les cellules dans une K-map à 4 variables, la prochaine étape consiste à convertir chaque groupe en une version simplifiée Terme booléen.Pour ce faire, vérifiez quelles variables restent les mêmes à l'intérieur du groupe et quelles variables changent.

Si une variable a la même valeur dans toutes les cellules du groupe, vous la conservez dans le terme simplifié.Si la variable passe de 0 à 1 ou 1 à 0 au sein du groupe, vous le supprimez.C'est la principale raison pour laquelle les K-maps facilitent la simplification booléenne : les variables modifiées s'annulent, tandis que les variables inchangées restent.

Par exemple, si toutes les cellules d'un groupe ont A = 1 et B = 1, mais C et ré changement, le terme simplifié devient AB.Cela signifie seulement Un et B sont nécessaires pour décrire ce groupe.

Lorsque vous disposez de plusieurs groupes, vous convertissez chaque groupe en son propre terme booléen.Ensuite, ces termes sont combinés pour former l’expression booléenne simplifiée.À ce stade, votre objectif n’est plus seulement de dessiner des groupes, mais de lire correctement chaque groupe et d’identifier les variables qui ne changent pas.

Cette étape est nécessaire car une mauvaise lecture de variable peut modifier l'expression booléenne finale, même si le regroupement lui-même est correct.

Exemples de cartes de Karnaugh à 4 variables résolues

Les exemples résolus vous aident à comprendre comment l'ensemble du processus K-map à 4 variables fonctionne dans la pratique réelle.Au lieu de vous contenter de lire les règles, vous pouvez suivre la solution étape par étape, depuis les données fournies jusqu'à l'expression booléenne simplifiée finale.

Par exemple, supposons qu'on vous donne :

F(Un, B, C, ré) = Σm(0,1,2,3)

Vous devez d’abord placer ces minterms dans leurs cellules K-map correctes.Après les avoir placés, vous pouvez voir que les quatre cellules forment un groupe horizontal complet.Lorsque vous examinez ce groupe, vous remarquerez que A = 0 et B = 0 restent les mêmes dans toutes les cellules, tandis que C et D changent.Puisque les variables changeantes sont supprimées, le résultat simplifié devient :

Considérons maintenant un autre exemple :

F(Un, B, C, ré) = Σm(12,13,14,15)

Après avoir placé ces valeurs dans la K-map, vous verrez que les quatre cellules peuvent également être regroupées.Dans ce cas, A = 1 et B = 1 restent inchangés, tandis que C et D varient au sein du groupe.Cela donne l'expression simplifiée :

F = AB

Au fur et à mesure que vous pratiquerez des exemples plus résolus, vous commencerez à reconnaître plus rapidement les modèles de regroupement et à lire les termes simplifiés plus facilement.Cette section concerne principalement l’application correcte du processus complet, sans répéter toutes les règles précédentes.

Emballage des bords et regroupement des coins

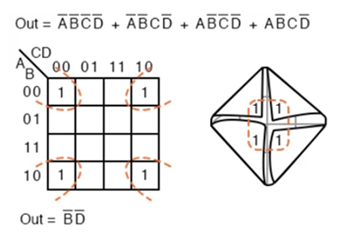

Figure 3. Regroupement de coins dans une K-Map à 4 variables

Quand tu regardes un K-map à 4 variables, quelques cellules peut apparaître loin l'un de l'autre, mais ils sont en fait connectés logiquement.La K-map s'enroule sur les bords, ce qui signifie que le côté gauche se connecte au côté droit et que le haut se connecte au bas.

En conséquence, vous pouvez regrouper les cellules sur les bords opposés de la carte.Par exemple, une cellule à l'extrême gauche peut toujours être adjacente à une cellule à l'extrême droite si elles s'alignent correctement dans la disposition K-map.

La même idée s'applique au quatre cellules de coin.Même si les coins semblent visuellement séparés, la K-map les traite comme des cellules voisines.Cela signifie que les quatre coins peuvent former un groupe valide lorsqu'ils contiennent les valeurs requises.

Au fur et à mesure que vous résolvez davantage de problèmes K-map, vous remarquerez que emballage des bords vous aide souvent à créer des groupes plus grands et plus efficaces.Vous risquez de manquer ces connexions si vous vous concentrez uniquement sur la disposition physique de la carte plutôt que sur la contiguïté logique qui la sous-tend.

Conditions indifférentes dans les K-Maps à 4 variables

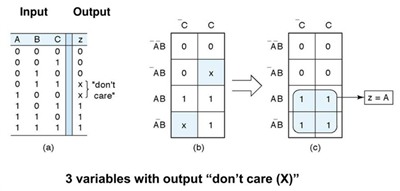

Figure 4. Exemple de simplification d’une condition d’indifférence

Dans une carte de Karnaugh à 4 variables, conditions indifférentes sont des combinaisons d'entrées que votre circuit n'utilise pas ou auxquelles il n'a pas besoin de répondre.Ces cellules sont généralement marquées par «X", et vous pouvez les traiter comme soit 1 ou 0 lors de la simplification.

Vous pouvez utiliser des cellules indifférentes lorsqu’elles contribuent à créer un groupe plus grand et plus simple.Cela peut réduire l'expression booléenne finale et faire en sorte que le circuit ait besoin de moins de portes logiques.Par exemple, dans un circuit BCD, les valeurs binaires de 1010 à 1111 ne sont pas utilisés, ils peuvent donc être traités comme des conditions indifférentes.

Cependant, vous n’êtes pas obligé d’utiliser toutes les cellules indifférentes.Si un « X » ne contribue pas à simplifier l’expression, il vaut mieux l’ignorer.L’objectif principal est de vous donner plus de flexibilité, et non de forcer toutes les valeurs indifférentes à se regrouper.

Simplification SOP vs POS à l'aide de K-Maps

Lorsque vous utilisez une K-map, vous pouvez simplifier les fonctions logiques en utilisant le formulaire SOP (Sum of Products) ou POS (Product of Sums).La principale différence est de savoir si vous regroupez les 1 ou les 0 à l’intérieur de la carte.

Caractéristique	POS Simplification	PDV Simplification
Cellules regroupées	Groupe 1	Groupe 0
Pleine signification	Somme des produits	Produit des sommes
Structure des résultats	OU de ET termes	Termes ET de OU
Focus de Simplification	Véritable sortie conditions	Fausse sortie conditions
Forme logique commune	Circuits ET-OU	Circuits OU-ET
Notation standard	Σm (mintermes)	ΠM (termesmax)
Point de départ de la K-map	Sorties actives	Sorties inactives
Habituellement préféré Quand	Plus de 1 sont plus faciles à combiner	Plus de 0 sont plus faciles à combiner
Objectif de simplification	Réduire la logique pour Sorties ÉLEVÉES	Réduire la logique pour Sorties FAIBLES
Utilisation courante dans la conception	Sortie combinatoire logique	Contrôle et logique d'état inactif

K-Map à 4 variables vs algèbre booléenne

Caractéristique	4-variables K-Map	Booléen Algèbre
Méthode de simplification	Simplifie la logique visuellement en regroupant les cellules adjacentes dans une présentation cartographique	Simplifie la logique mathématiquement en utilisant les lois booléennes, les identités et les théorèmes
Idéal pour	Petit et moyen fonctions de logique combinatoire, en particulier les problèmes à 4 variables	Logique complexe expressions, systèmes à variables supérieures et analyse logique avancée
Facilité d'apprentissage	Plus facile à comprendre car le processus de simplification est visuel et plus facile à suivre	Nécessite plus profond compréhension des règles booléennes et de la manipulation symbolique
Vitesse de Simplification	Plus rapide pour les petits problèmes de logique car les modèles de regroupement sont faciles à reconnaître	Peut nécessiter plusieurs étapes algébriques et application répétée de règles
Détection d'erreur	Les erreurs sont plus faciles pour repérer visuellement lorsque les cellules sont mal regroupées	Les erreurs peuvent être plus difficiles tracer car les calculs sont symboliques
Utilisation de conception pratique	Utilisé pour l'enseignement, simplification des circuits et optimisation logique rapide	Appliqué en avancé conception numérique, dérivation de théorèmes et analyse matérielle
Évolutivité	Devient difficile et bondé lorsque le nombre de variables augmente	Plus pratique pour expressions à grande échelle et systèmes complexes
Visualisation de Logique	Montre clairement modèles de contiguïté, de regroupement et de simplification	Ne fournit pas de représentation visuelle des relations logiques
Flexibilité	Limité principalement à simplification basée sur la carte	Peut manipuler expressions sous de nombreuses formes et conditions différentes
Principal avantage	Rapide et intuitif simplification pour les circuits logiques plus petits	Puissant et flexible pour les opérations logiques mathématiques avancées

Conseils pour résoudre les K-Maps plus rapidement

Commencez par les plus grands groupes: Ne regroupez pas les petites paires immédiatement.Les groupes plus grands vous donnent généralement des termes booléens plus courts et plus simples.

Vérifiez les bords et les coins dès le début: Dans les K-maps à 4 variables, certaines cellules peuvent se connecter via un enroulement des bords, alors ne regardez pas seulement les cellules les unes à côté des autres au milieu.

Évitez les petits groupes inutiles: Avant d'ajouter un petit groupe, vérifiez si ses cellules sont déjà couvertes par un groupe plus grand.Cela permet d’éviter des conditions supplémentaires.

Recherchez des modèles répétitifs : Des lignes ou des colonnes similaires peuvent vous aider à voir les groupes possibles plus rapidement et à réduire le temps de résolution.

Lisez attentivement les variables inchangées: Après avoir choisi un groupe, concentrez-vous uniquement sur les variables qui restent les mêmes.Ce sont les variables qui apparaissent dans votre dernier trimestre.

Faites une dernière vérification: Assurez-vous que chaque 1 requis est couvert et qu'aucun groupe n'a été ajouté sans améliorer la réponse.

Utilisations pratiques des cartes Karnaugh à 4 variables

Conception logique combinatoire: Vous pouvez utiliser des K-maps à 4 variables pour simplifier les circuits avec quatre signaux d'entrée et une sortie.

Circuits décodeurs et multiplexeurs: Ils aident à réduire la logique supplémentaire dans les sorties du décodeur, la logique de sélection du multiplexeur et les circuits de contrôle.

Logique FPGA et microcontrôleur: Les K-maps vous aident à comprendre et à vérifier la logique simplifiée avant ou après l'utilisation d'un logiciel de conception.

Nombre de portes inférieur: Une expression plus simple nécessite généralement moins de portes logiques, ce qui rend le circuit plus facile à construire.

Complexité de circuit réduite: Moins de portes signifie également un câblage plus simple, moins d'espace sur la carte et un dépannage plus facile.

Meilleure efficacité énergétique: Dans certains circuits, la réduction des portes inutiles peut également réduire l'activité de commutation et la consommation d'énergie.

Apprentissage et dépannage: Les K-maps sont idéales si vous devez vérifier, simplifier ou déboguer des conceptions logiques numériques.
