Comment l'hystérésis affecte les performances, la stabilité et l'efficacité du circuit
2026-05-14 70

L'hystérésis est un concept important en électronique qui explique pourquoi certains systèmes réagissent différemment en fonction de leur état précédent.Au lieu de réagir instantanément à chaque petit changement d’entrée, les systèmes hystérétiques utilisent un effet mémoire qui contribue à améliorer la stabilité et à réduire les commutations indésirables.Ce comportement est largement utilisé dans les comparateurs, les déclencheurs de Schmitt, les systèmes magnétiques et l'électronique de puissance pour créer un fonctionnement de circuit plus fiable.Comprendre le fonctionnement de l'hystérésis permet d'expliquer son impact sur les performances, l'efficacité et la conception électronique pratique.

Catalogue

Qu’est-ce que l’hystérésis dans les circuits électroniques ?

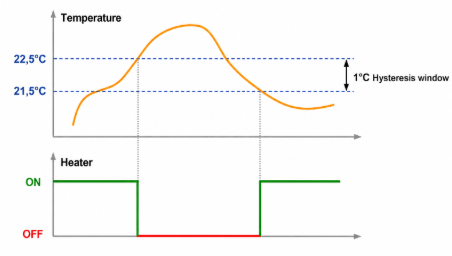

L'hystérésis dans les circuits électroniques fait référence à une condition dans laquelle la sortie du système dépend non seulement des conditions d'entrée actuelles, mais également des états de fonctionnement précédents.Au lieu d'utiliser un seul seuil de commutation, les systèmes hystérétiques fonctionnent généralement avec des points d'activation et de désactivation séparés.La différence entre ces seuils forme une fenêtre d'hystérésis.

En électronique pratique, l’hystérésis crée un effet mémoire.Une fois qu'un appareil change d'état, il ne s'inverse pas immédiatement lorsque les conditions d'entrée fluctuent légèrement dans la direction opposée.Ce comportement permet aux systèmes de maintenir un fonctionnement plus prévisible dans des conditions changeantes.

L'hystérésis est largement utilisée dans :

• Circuits comparateurs

• Déclencheurs de Schmitt

• Electronique de puissance

• Systèmes de stockage magnétiques

• Systèmes de contrôle industriels

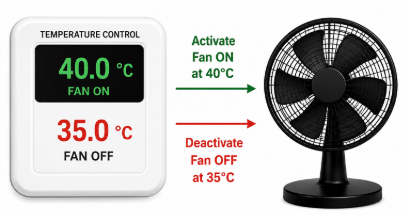

Figure 2. Ventilateur à température contrôlée utilisant des seuils ON et OFF séparés pour un fonctionnement stable

Par exemple, un ventilateur de refroidissement peut s'activer à 40°C mais restent actifs jusqu'à ce que la température descende en dessous 35°C.Utiliser différents ACTIVÉ et Seuils OFF empêche un cycle rapide lorsque les conditions de fonctionnement fluctuent près d’un point de consigne.

Sans hystérésis, les systèmes fonctionnant à proximité des niveaux seuils peuvent réagir en continu à de petits signaux v ariat.Ce comportement peut produire des vibrations de relais, des déclenchements erronés, un fonctionnement instable et une activité de commutation excessive.

En raison de sa capacité à prendre en charge une prise de décision stable dans des conditions fluctuantes, l'hystérésis reste un principe important dans la conception électronique moderne.

Comment fonctionne l'hystérésis dans les systèmes réels

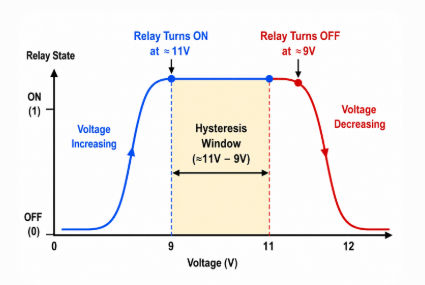

Figure 3. Comportement de commutation du relais montrant des seuils ON et OFF séparés avec une fenêtre d'hystérésis

L’un des exemples les plus simples d’hystérésis apparaît dans le fonctionnement des relais.

Imaginez un relais 12V connecté à une alimentation variable.

Comportement de commutation de relais

• La tension augmente progressivement à partir de 0 V

• Le relais s'active à environ 11 V

• La tension diminue lentement

• Le relais reste actif

• Le relais s'éteint enfin près de 9 V

La différence entre la tension d'activation et de désactivation est appelée la fenêtre d'hystérésis.

Le relais conserve temporairement son état précédent plutôt que de répondre immédiatement aux petits changements de tension.Ce même principe apparaît dans les systèmes affectés par le bruit électrique, les ondulations de tension, les interférences électromagnétiques (EMI) et les fluctuations thermiques.Ces perturbations peuvent introduire de petits ions v ariat dans les signaux et les conditions de fonctionnement, rendant plus difficile le maintien d'un comportement de seuil stable sans hystérésis.

L'hystérésis stabilise les décisions de seuil dans des conditions fluctuantes et réduit les événements de commutation excessifs susceptibles de raccourcir la durée de vie des composants.C'est pourquoi l'hystérésis est intentionnellement incorporée dans de nombreux systèmes électroniques modernes.

Principes fondamentaux et causes de l'hystérésis

La caractéristique déterminante de l’hystérésis est comportement de la mémoire.Un système hystérétique répond à la fois aux conditions actuelles et aux états de fonctionnement antérieurs.En conséquence, l’augmentation et la diminution de l’entrée suivent des chemins de réponse différents.

Cela crée la caractéristique boucle d'hystérésis.

Hystérésis dépendante du débit ou indépendante du débit

Caractéristique	Indépendant du taux	Dépend du taux
Réponse	Presque inchangé	Varie avec la vitesse
Sensibilité	Faible	Élevé
Applications typiques	Aimants permanents	Electronique de puissance
Utilisation en ingénierie	Rétention magnétique	Analyse de commutation dynamique

Principales causes d’hystérésis

• Alignement du domaine magnétique

Dans les matériaux magnétiques, les domaines magnétiques microscopiques peuvent rester partiellement alignés même après la suppression du champ magnétique externe.Cet alignement résiduel crée un effet mémoire qui contribue au comportement d'hystérésis magnétique.

• Piégeage de charges

Dans les dispositifs à semi-conducteurs, les charges électriques piégées peuvent retarder les réponses de commutation et faire dépendre le comportement du dispositif en partie des états électriques précédents.Cet effet est couramment observé dans les technologies de mémoire et les systèmes à transistors.

• Effets mécaniques et thermiques

Le mouvement mécanique et la température des ions ariat peuvent introduire des réponses retardées entre le comportement d'entrée et de sortie.Ces effets sont souvent observés dans les relais, les capteurs et les systèmes régulés en température, où les changements physiques influencent les performances du système.

• Commentaires positifs

De nombreux circuits électroniques génèrent intentionnellement une hystérésis via des réseaux de rétroaction.Les commentaires positifs modifient les seuils de commutation et contribuent à créer un comportement plus contrôlé.Cette approche est largement utilisée dans les comparateurs, les déclencheurs de Schmitt et les circuits amplificateurs opérationnels pour améliorer la stabilité du signal dans des conditions changeantes.

Comprendre les boucles d'hystérésis magnétique

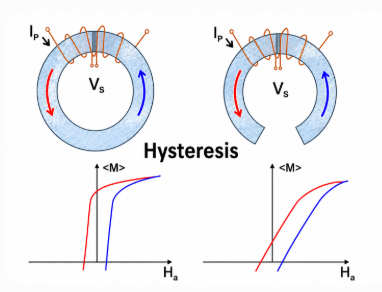

Figure 4. Boucle d'hystérésis magnétique montrant différents chemins de magnétisation lors de changements de champs magnétiques

Les matériaux magnétiques constituent l’un des exemples les plus clairs de comportement d’hystérésis.L'hystérésis magnétique se produit lorsque les matériaux conservent leur magnétisation après la suppression d'un champ magnétique externe.

Matériaux ferromagnétiques tels que le fer, le nickel, le cobalt et l'acier au silicium présentent naturellement cet effet car les domaines magnétiques internes peuvent rester partiellement alignés même après un changement des conditions de champ.

Comprendre la boucle d'hystérésis

La boucle d'hystérésis décrit la relation entre :

• Intensité du champ magnétique (H)

• Densité de flux magnétique (B)

B = f(H)

Les champs magnétiques croissants et décroissants suivent des chemins différents, créant une boucle fermée qui illustre le comportement de la mémoire magnétique.Une boucle d'hystérésis plus large indique généralement une perte d'énergie plus importante, une génération de chaleur accrue et une efficacité globale réduite.

Les courbes d'hystérésis sont examinées attentivement lors de la conception des transformateurs, des moteurs et des systèmes électriques, car des pertes excessives peuvent créer une contrainte thermique à long terme.

Dans les alimentations à découpage pratiques, les matériaux en ferrite sont souvent préférés car les pertes dans l'acier au silicium augmentent considérablement lors d'un fonctionnement à haute fréquence.

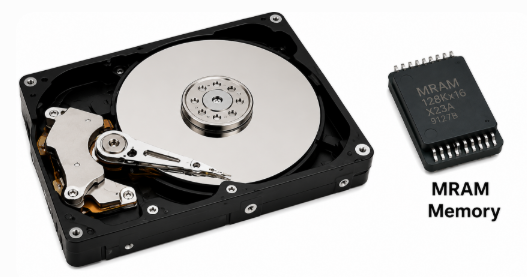

Figure 5. Périphériques de stockage magnétiques utilisant l'hystérésis pour la conservation des données

Hystérésis magnétique dans le stockage de données

Les technologies de disques durs et de mémoire magnétique reposent sur l’hystérésis.Étant donné que les matériaux magnétiques conservent leur magnétisation après la coupure de courant, les informations restent stockées sans alimentation électrique continue.

Les utilisations courantes vont des disques durs, des systèmes de bandes magnétiques et de la technologie de mémoire vive magnétorésistive (MRAM), qui reposent tous sur l'hystérésis magnétique pour la conservation des données et les capacités de stockage non volatiles.

Comparaison des matériaux de noyau magnétique et de leur efficacité

La sélection du matériau du noyau affecte directement les pertes par hystérésis, l'efficacité, la génération de chaleur et les performances à long terme des transformateurs et des systèmes de commutation.Différents matériaux réagissent différemment aux champs magnétiques en raison des ions v ariat dans la structure atomique, la coercivité, la perméabilité et les caractéristiques de rétention magnétique.Ces différences deviennent particulièrement importantes dans les transformateurs, les inductances, les alimentations à découpage, les moteurs électriques et les systèmes d'alimentation haute fréquence.

Comparaison des matériaux de noyau magnétique courants

Matériel	Fréquence	Parent Perte de base	Parent Coût	Typique Applications
Acier au silicium	50-60 Hz	Modéré	Faible	Transformateurs publics, moteurs
Ferrite	kHz-MHz	Faible	Moyen	SMPS, circuits RF, EMI suppression
Métal amorphe	50-400 Hz	Très faible	Élevé	Transformateurs économes en énergie

Bien que tous les matériaux prennent en charge le fonctionnement magnétique, leurs performances peuvent varier considérablement dans des conditions pratiques.Le choix des matériaux dépend souvent des exigences opérationnelles plutôt que des seules performances théoriques.

Par exemple, les transformateurs publics utilisent souvent de l'acier au silicium en raison de sa rentabilité et de sa fiabilité établie de longue date.Les alimentations haute fréquence utilisent généralement de la ferrite car sa résistance électrique élevée réduit les pertes par courants de Foucault.Les transformateurs économes en énergie utilisent de plus en plus de matériaux amorphes, car des pertes moindres peuvent améliorer les performances à long terme.Comprendre ces compromis permet d’équilibrer le comportement thermique, les objectifs d’efficacité et les exigences de fonctionnement.

Matériaux magnétiques doux ou durs

Les matériaux magnétiques sont généralement divisés en catégories souples et dures en fonction de la facilité avec laquelle ils deviennent magnétisés et démagnétisés.

Propriété	Doux Matériaux magnétiques	Difficile Matériaux magnétiques
Coercitivité	Faible	Élevé
Perte d'hystérésis	Inférieur	Plus haut
Utilisation principale	Transformateurs	Aimants permanents
Conservation des données	Faible	Élevé

Les matériaux magnétiques doux peuvent changer rapidement d’état magnétique avec un apport d’énergie relativement faible.Ils sont préférés dans les transformateurs et les inductances où des cycles magnétiques répétés se produisent.

Les matériaux magnétiques durs résistent à la démagnétisation et conservent leurs propriétés magnétiques pendant des périodes plus longues.Ces matériaux sont couramment utilisés dans les aimants permanents et les systèmes de stockage magnétique.

Considérations pratiques de sélection

La sélection d’un matériau de noyau magnétique ne se limite pas au simple choix de l’option présentant la perte par hystérésis la plus faible.La sélection des matériaux dépend également de considérations pratiques telles que la fréquence de fonctionnement, les conditions thermiques, les objectifs d'efficacité, les contraintes de taille, les exigences de gestion de puissance et le coût global.Ces facteurs influencent collectivement les performances, la fiabilité et l’adéquation à des applications spécifiques.

Par exemple, une alimentation à découpage haute fréquence bénéficie généralement de noyaux de ferrite en raison de pertes plus faibles lors d'une commutation rapide.Pendant ce temps, les transformateurs publics fonctionnant à des fréquences de réseau standard peuvent continuer à utiliser de l'acier au silicium en raison de leur rentabilité et de leur fiabilité éprouvée.

La sélection des matériaux affecte directement l’efficacité à long terme, le comportement thermique et les performances globales du système.Comprendre ces compromis vous permet de choisir des matériaux magnétiques qui répondent mieux aux exigences des applications.

Hystérésis dans les dispositifs semi-conducteurs

Figure 6. Dispositifs SCR et TRIAC utilisés dans les applications de commutation

Les thyristors sont des dispositifs de commutation à semi-conducteurs conçus pour les applications haute tension et courant élevé.Contrairement aux transistors conventionnels qui répondent en permanence aux signaux de commande, les thyristors utilisent un mécanisme de verrouillage qui permet au dispositif de rester conducteur après activation.

Ce comportement de fonctionnement crée une caractéristique de mémoire car la sortie de l'appareil dépend en partie de son état précédent.Une fois déclenchée, la conduction continue jusqu'à ce que les conditions de fonctionnement tombent en dessous de limites électriques spécifiques.

Comment fonctionne le comportement de verrouillage

Des appareils tels que Redresseurs contrôlés au silicium (SCR) et TRIAC reposent sur les caractéristiques de verrouillage et de maintien du courant.

Après avoir reçu une impulsion de porte, l'appareil entre dans un état conducteur et continue de fonctionner même lorsque le signal de porte est supprimé.La conduction ne s'arrête qu'une fois que le courant diminue en dessous du seuil de courant de maintien.

Étant donné que l'activation et la désactivation se produisent dans des conditions électriques différentes, les thyristors présentent un comportement similaire à l'hystérésis.

Paramètres clés affectant les performances

• Courant de verrouillage : courant minimum requis immédiatement après le déclenchement.

• Courant de maintien : courant minimum nécessaire pour maintenir la conduction.

• Courant de déclenchement de porte : courant requis pour activer l'appareil.

• Tension de blocage : capacité maximale de tension à l'état OFF.

Exemple de scénario de sélection de périphérique

Demande	Suggéré Appareil	Raison
Contrôleur de vitesse du ventilateur	TRIAC BT136	Commutation CA bidirectionnelle capacité
Commande de moteur industriel	TYN612 RCS	Tension et courant plus élevés capacité de manipulation
Circuits pédagogiques	TIC106 RCS	Fonctionnement simple à faible consommation et accessibilité

Le processus de sélection dépend souvent de la manière dont l'appareil interagit avec l'environnement d'exploitation.

Par exemple, un contrôleur de vitesse de ventilateur domestique ou un variateur de lumière utilise généralement le TRIAC BT136 car sa capacité de commutation bidirectionnelle simplifie le contrôle CA.Étant donné que le courant alternatif circule dans les deux sens, un TRIAC peut conduire pendant les deux moitiés du cycle CA sans nécessiter de composants de commutation supplémentaires.Cette caractéristique réduit la complexité du circuit et rend la mise en œuvre plus pratique dans l'électronique grand public compacte.

Les systèmes de commande de moteurs industriels pourraient plutôt favoriser TYN612 RCS, conçu pour gérer des conditions de puissance plus élevées et des environnements d'exploitation plus exigeants.Les applications impliquant des charges de courant plus importantes et des exigences de régulation de puissance bénéficient souvent d'une capacité de commutation plus forte et d'une robustesse améliorée.

Pour les projets éducatifs et les applications de contrôle à faible consommation, le TIC106 RCS reste une option pratique en raison de son fonctionnement simple et de son accessibilité pour l’expérimentation.Il est fréquemment utilisé dans les circuits de commutation d'introduction où la facilité de compréhension et de mise en œuvre est importante.

Cette approche basée sur les applications démontre que la sélection des appareils dépend non seulement des spécifications électriques, mais également des exigences du système, des conditions de fonctionnement et des considérations pratiques de conception.

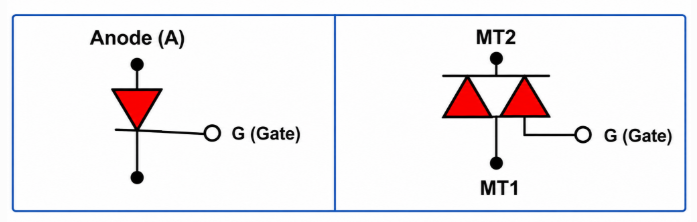

Figure 7. Symboles SCR et TRIAC montrant différentes structures de commutation

SCR contre TRIAC

Caractéristique	RCS	TRIAC
Direction actuelle	Une direction	Deux directions
Commutation CA	Limité	Excellent
Applications CC	Commun	Moins courant
Contrôle de puissance	Élevé	Modéré
Utilisation typique	Systèmes industriels	Commercial appareils électroniques

Hystérésis dans les circuits de comparaison et de déclenchement de Schmitt

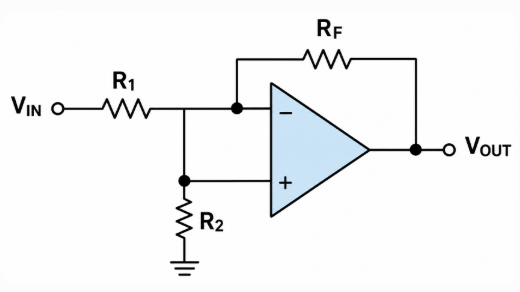

Figure 8. Circuit comparateur utilisant une rétroaction positive pour l'hystérésis

Les circuits comparateurs représentent l’une des applications pratiques les plus courantes de l’hystérésis en électronique.Leur objectif est de comparer un signal d'entrée à une tension de référence et de générer une sortie en fonction du résultat de la comparaison.

Les systèmes réels fonctionnent fréquemment dans des environnements contenant du bruit électrique, des ondulations et des fluctuations de signal.Dans ces conditions, les petits ions v ariat proches des niveaux seuils peuvent affecter la cohérence de la sortie.

L'hystérésis améliore le comportement du seuil en créant des niveaux de commutation séparés, permettant aux circuits comparateurs de fonctionner de manière plus fiable dans des conditions de signal changeantes.

Comparaison des performances du comparateur

Paramètre	Sans Hystérésis	Avec Hystérésis
Faux déclenchement	Fréquent	Minime
Stabilité de commutation	Mauvais proche du seuil	Stable
Bavardage de relais	Commun	Rare
Sensibilité au bruit	Élevé	Réduit
Fiabilité de sortie	Modéré	Amélioré

La comparaison démontre pourquoi l'hystérésis est couramment utilisée dans les interfaces de capteurs, les systèmes embarqués et les applications de contrôle industriel.

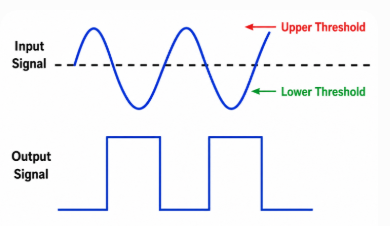

Figure 9. Fonctionnement du déclencheur Schmitt à l'aide des seuils supérieur et inférieur

Comprendre le fonctionnement du déclencheur Schmitt

Un déclencheur Schmitt utilise intentionnellement une rétroaction positive pour créer une hystérésis, de sorte qu'il ne commute pas à une seule tension de seuil.Au lieu de cela, il utilise deux points de commutation différents : une tension de seuil supérieure et une tension de seuil inférieure.Cela rend les transitions de signaux plus propres et plus stables.Dans les systèmes embarqués pratiques, les déclencheurs de Schmitt sont souvent ajoutés aux interfaces de capteurs et aux entrées de commutateurs mécaniques, car de petites fluctuations de signal, du bruit ou des rebonds de contact peuvent autrement créer plusieurs transitions de sortie involontaires.

Hystérésis dans les amplificateurs opérationnels et l'électronique de puissance

Amplificateurs opérationnels sont largement utilisés dans les systèmes de détection, le traitement du signal et les circuits de contrôle analogiques en raison de leur sensibilité et de leur capacité d'amplification.Lorsque les signaux d'entrée varient lentement ou fonctionnent près des conditions de seuil, de petites fluctuations peuvent affecter la cohérence de la commutation et créer un comportement de sortie instable.

Pour améliorer les performances, les circuits amplificateurs opérationnels introduisent souvent une hystérésis via des réseaux de rétroaction positive.Cette approche crée des seuils d'activation et de désactivation séparés, permettant au comportement de commutation de rester plus contrôlé dans des conditions d'entrée changeantes.

Un exemple pratique d'hystérésis apparaît dans systèmes de climatisation intelligents.

Considérons un système avec une température ambiante cible de 26°C.Sans fenêtre d'hystérésis, des fluctuations mineures de température autour du point de consigne peuvent déclencher le fonctionnement du compresseur à plusieurs reprises.

Des exemples de conditions de fonctionnement incluent l'activation du refroidissement à 28°C et désactivation du refroidissement à 24°C.

Ceci 4°C la séparation crée une fenêtre d'hystérésis qui réduit les activités de commutation inutiles et permet au système de fonctionner sur une plage de température plus large avant de changer d'état.

Comportement comparatif du système

Contrôle Méthode	Compresseur Cycles par heure	Effet
Sans hystérésis	Élevé	Usure accrue du compresseur et fonctionnement instable
Avec fenêtre d'hystérésis de 4°C	Inférieur	Efficacité améliorée et réduction activité de changement

Les valeurs ci-dessus représentent un comportement de fonctionnement comparatif plutôt que des mesures fixes, car la fréquence de commutation varie en fonction de la taille de la pièce, des conditions thermiques, de la qualité de l'isolation et des facteurs environnementaux.

Néanmoins, la comparaison démontre un principe de conception important.Les systèmes avec des plages d'hystérésis étroites ou absentes peuvent basculer à plusieurs reprises près des conditions de seuil, augmentant ainsi la contrainte électrique et réduisant la durée de vie des composants à long terme.Des fenêtres de fonctionnement plus larges réduisent généralement la fréquence des cycles et améliorent la cohérence du fonctionnement.

Dans les systèmes pratiques, une activité de commutation réduite peut améliorer l’efficacité énergétique, réduire le stress thermique et prolonger la durée de vie du compresseur.Des méthodes de contrôle similaires sont largement utilisées dans les systèmes environnementaux, la régulation de la température industrielle et l’électronique grand public où un comportement de seuil stable est important.

Cet exemple montre comment l'hystérésis influence non seulement le comportement du circuit, mais également les performances réelles du système et sa fiabilité à long terme.

Mesure et caractérisation de l'hystérésis

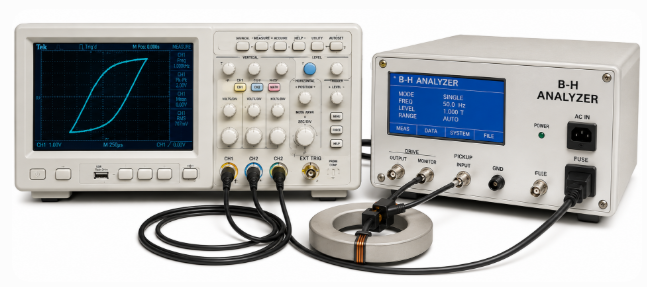

Figure 10. Oscilloscope et analyseur B-H pour la mesure de l'hystérésis

La mesure de l'hystérésis permet d'évaluer le comportement des composants dans des conditions de fonctionnement changeantes.Plutôt que de simplement identifier l'existence d'une hystérésis, les mesures déterminent également dans quelle mesure elle affecte le comportement de commutation, l'efficacité et les performances à long terme.

Différents outils sont utilisés selon le système analysé :

• Oscilloscopes – visualisez les seuils de commutation et le comportement des signaux dans des circuits tels que les comparateurs et les déclencheurs de Schmitt.

• Analyseurs de courbes B-H : évaluent les matériaux magnétiques en mesurant la coercivité, la rémanence et les pertes par hystérésis.

• Systèmes de caractérisation magnétique – étudient le comportement magnétique dans les technologies de recherche et de stockage.

• Systèmes de tests automatisés – améliorent la répétabilité et les tests de composants à grande échelle.

Les mesures courantes incluent :

• Coercivité – intensité du champ magnétique requise pour éliminer la magnétisation résiduelle.

• Rémanence - magnétisation restante après suppression du champ

• Plage d'hystérésis - séparation entre les seuils de commutation

• Seuils de commutation : valeurs qui déclenchent des changements d'état

Les résultats des mesures influencent directement la sélection des matériaux et la conception du système.Des pertes par hystérésis excessives peuvent augmenter la génération de chaleur, tandis que des seuils mal sélectionnés peuvent réduire la cohérence du fonctionnement.

Optimisation de l'hystérésis dans la conception électronique

Hystérésis vs systèmes non hystérétiques

Caractéristique	Hystérésis	Non hystérétique
Bruit Immunité	Élevé	Faible
Stabilité	Mieux	Moins stable
Commutation Fréquence	Inférieur	Plus haut
Sensibilité	Inférieur	Plus haut
Faux Déclenchement	Réduit	Plus courant
À long terme Fiabilité	Mieux	Réduit

Cette comparaison illustre pourquoi l'hystérésis est intentionnellement introduite dans de nombreux systèmes pratiques.

Plusieurs facteurs influencent le comportement de l'hystérésis, notamment le bruit électrique, la température de fonctionnement, la charge en ion ariat, la vitesse de commutation, les conditions thermiques et les exigences de réponse.L'équilibre de conception idéal dépend de l'application spécifique et de l'environnement d'exploitation.

Défis et orientations futures de la recherche

Bien que l'hystérésis améliore le comportement du système, elle peut également créer des problèmes de conception, car les appareils deviennent plus petits et fonctionnent à des vitesses plus élevées.

Les défis actuels associés à l'hystérésis comprennent les pertes d'énergie dans les systèmes magnétiques, la génération de chaleur, les effets du vieillissement des matériaux, la complexité de la modélisation et l'augmentation des pertes à hautes fréquences de fonctionnement.Ces limitations peuvent affecter l’efficacité globale, la fiabilité et les performances du système à long terme.

Les recherches en cours continuent d'explorer les matériaux magnétiques à faibles pertes, les techniques d'optimisation assistées par l'IA, les technologies de mémoire spintronique, les méthodes de contrôle adaptatif de l'hystérésis et les systèmes semi-conducteurs avancés.Ces développements visent à améliorer l’efficacité, à réduire les pertes et à prendre en charge un comportement système plus intelligent.

Les futurs systèmes électroniques pourraient adopter de plus en plus de techniques d’hystérésis adaptatives qui ajustent automatiquement le comportement de fonctionnement en fonction de l’évolution des conditions.À mesure que les dispositifs continuent de progresser en termes de vitesse et de complexité, un contrôle efficace de l'hystérésis restera une considération importante dans la conception des systèmes électroniques.

Conclusion

L'hystérésis aide les systèmes électroniques à fonctionner de manière plus fiable en améliorant la stabilité et en réduisant les comportements de commutation indésirables.Il est largement utilisé dans les matériaux magnétiques, les dispositifs semi-conducteurs, les systèmes de contrôle et l'électronique de puissance où les conditions de fonctionnement changent constamment.Bien qu’elle puisse introduire des pertes d’énergie dans certaines applications, une conception appropriée de l’hystérésis peut améliorer l’efficacité et les performances à long terme.Comprendre l'hystérésis permet de meilleures décisions en matière de conception de circuits et d'optimisation du système.
