Notions de base sur les diodes CMS : compréhension des types, des codes, des performances thermiques et des tests
2026-05-13 62

Les diodes CMS sont de petits composants semi-conducteurs qui contrôlent la direction du courant électrique dans les circuits électroniques modernes.Ils sont largement utilisés dans des appareils tels que les smartphones, les chargeurs rapides, les systèmes automobiles et les équipements de communication, car ils prennent en charge des configurations de circuits imprimés compactes et un fonctionnement efficace à grande vitesse.Différents types de diodes CMS remplissent des fonctions importantes, notamment la conversion de puissance, la régulation de tension, la protection contre les surtensions et la commutation de signal.Comprendre leur comportement électrique, leurs performances thermiques et la conception de leur boîtier est important pour construire des systèmes électroniques fiables et efficaces.

Catalogue

Que sont les diodes de dispositif à montage en surface (CMS) ?

Dispositif à montage en surface (SMD) les diodes sont des composants semi-conducteurs compacts utilisés pour contrôler la direction du courant électrique dans les circuits électroniques modernes.Contrairement aux diodes traversantes traditionnelles qui utilisent des fils insérés dans des cartes de circuits imprimés (PCB), les diodes CMS sont montées directement sur le PCB surface utilisant Technologie de montage en surface (SMT).

À la base, les diodes CMS agissent comme vannes électriques unidirectionnelles.Ils permettent au courant de circuler dans une direction tout en bloquant le courant inverse qui pourrait endommager les composants électroniques sensibles.

Les diodes CMS fonctionnent via un Semi-conducteur à jonction PN structure qui contrôle la conduction électrique pendant en avant et biais inverse conditions.Selon le type de diode, elles peuvent remplir plusieurs fonctions de circuit importantes, notamment la rectification AC-DC, la régulation de tension, la protection contre l'inversion de polarité, la suppression des décharges électrostatiques (ESD), la commutation de signal à grande vitesse et le réglage de la fréquence RF.

Étant donné que les diodes CMS utilisent des boîtiers compacts sans fil et des chemins électriques plus courts, elles contribuent à améliorer les performances de commutation, l'intégrité du signal et l'efficacité électrique dans les conceptions de circuits imprimés modernes.

Comment les diodes CMS contrôlent le flux de courant dans les circuits électroniques

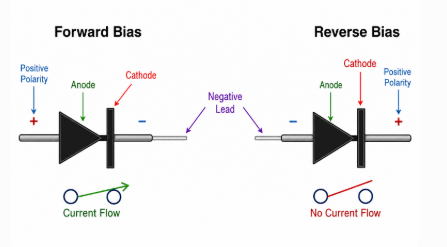

Figure 2. Fonctionnement de polarisation directe et inverse d'une diode montrant le comportement du flux de courant

Les diodes CMS contrôlent le courant en permettant la conduction électrique pendant la polarisation directe et en bloquant le courant pendant le fonctionnement en polarisation inverse.

Borne	Fonction
Anode	Entrée de courant positif
Cathode	Sortie actuelle / côté blocage

Pendant biais direct, le courant circule de l’anode vers la cathode.Pendant biais inverse, la région d'appauvrissement à l'intérieur de la jonction PN se dilate et bloque le flux de courant.

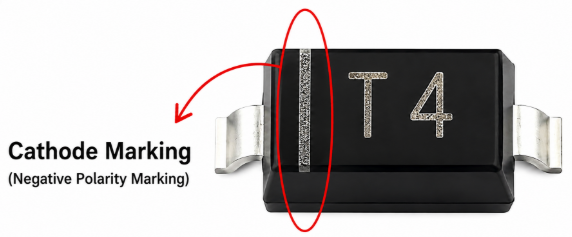

Le côté cathodique est généralement identifié par un marquage par rayures, marquage par points, bande imprimée, ou Indicateur de sérigraphie PCB.

Une installation avec une polarité correcte est importante car une orientation incorrecte des diodes peut provoquer des courts-circuits, une surchauffe des composants, des dommages causés par le courant inverse, une défaillance du circuit imprimé et une instabilité globale de l'alimentation.

Dans LED automobile Dans les systèmes d'éclairage, des diodes de redressement mal installées peuvent permettre à la tension inverse de la batterie d'atteindre les circuits intégrés de commande sensibles, c'est pourquoi des diodes Schottky de protection contre l'inversion sont généralement ajoutées pour aider à prévenir dommages catastrophiques à l'ECU pendant le démarrage ou le remplacement de la batterie.

Pourquoi les diodes CMS sont préférées dans l'électronique moderne

Les diodes CMS sont largement préférées dans l'électronique moderne car elles prennent en charge configurations de circuits imprimés compactes, fabrication automatisée SMT, conceptions d'appareils légerset fiable assemblage de circuits haute densité .Leur structure de package plus petite contribue également à améliorer intégrité du signal et soutient fonctionnement efficace dans les systèmes électroniques à espace limité.

À la base, les diodes CMS permettent de produire des produits électroniques plus petits et plus efficaces sans sacrifier les performances électriques.Alors que les dispositifs modernes continuent de rétrécir tout en exigeant des vitesses de traitement plus rapides et une efficacité énergétique plus élevée, les composants semi-conducteurs compacts deviennent de plus en plus importants dans la conception des PCB.

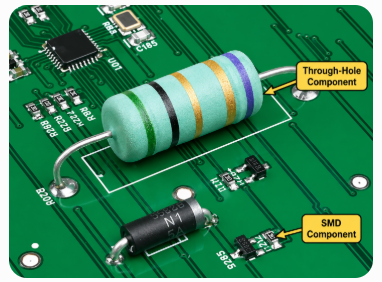

Contrairement aux composants traversants traditionnels, les diodes CMS sont montées directement sur la surface du PCB, permettant aux fabricants d'automatiser l'assemblage à l'aide de machines de transfert à grande vitesse.Cela améliore considérablement l’efficacité de la production, réduit les coûts de fabrication et prend en charge la fabrication de produits électroniques à grande échelle.

Étant donné que les diodes CMS utilisent des chemins électriques plus courts, elles réduisent également inductance parasite et capacité.Cela améliore la vitesse de commutation, l’intégrité du signal et les performances haute fréquence dans les circuits électroniques modernes.

Dans les systèmes d'alimentation haute fréquence compacts, une perte de puissance plus faible permet de réduire la génération de chaleur, d'améliorer l'efficacité et de prolonger la durée de vie des composants dans les appareils électroniques étroitement emballés.

Les diodes CMS contribuent également à améliorer globalement Fiabilité des PCB en minimisant les contraintes mécaniques causées par les longs fils.Leur structure compacte les rend parfaitement adaptés aux conceptions électroniques haute densité et sensibles aux vibrations.

Les systèmes électroniques modernes continuent de s'appuyer sur les diodes CMS car elles combinent une taille compacte, une protection électrique fiable, un comportement de commutation efficace et une forte compatibilité avec les processus de fabrication automatisés de PCB.

Différents types de diodes CMS et leurs fonctions

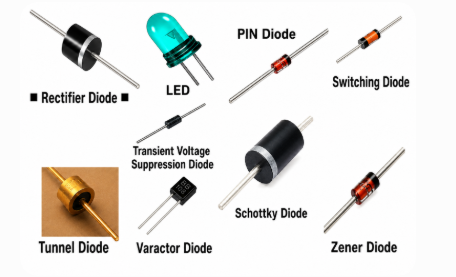

Figure 3. Types de diodes courants utilisés dans les circuits électroniques

Les diodes CMS sont disponibles en plusieurs types spécialisés, chaque type étant conçu pour remplir une fonction électrique spécifique dans les circuits électroniques.Leurs rôles incluent la rectification du courant, la régulation de la tension, la suppression des surtensions, la commutation des signaux, la détection de la lumière et le réglage RF.

Diodes de redressement: Les diodes SMD du redresseur convertissent le courant alternatif (AC) en courant continu (DC).Ils sont couramment utilisés dans les circuits de conversion de puissance où une sortie CC stable est requise.

Diodes Schottky: Les diodes Schottky SMD sont connues pour leur faible tension directe et leur comportement de commutation rapide.Ils sont couramment utilisés dans les circuits de puissance à haut rendement et les systèmes électroniques à commutation rapide.

Diodes Zener: Les diodes Zener SMD régulent la tension en fonctionnant en mode claquage inverse.Ils aident à maintenir des niveaux de tension stables et à protéger les composants sensibles des conditions de surtension.

Diodes de commutation: Les diodes SMD de commutation sont conçues pour un fonctionnement de commutation rapide dans les circuits de signaux numériques et haute fréquence.Leur temps de réponse rapide contribue à améliorer les performances de routage du signal.

Diodes TVS (suppression de tension transitoire): Les diodes TVS SMD protègent les circuits contre les pics de tension soudains, les décharges électrostatiques (ESD) et les surtensions transitoires susceptibles d'endommager les composants semi-conducteurs.

Diodes électroluminescentes (DEL): Les LED SMD convertissent l'énergie électrique en lumière visible pour l'éclairage, les indicateurs d'affichage et les systèmes de rétroéclairage.

Photodiodes: Les photodiodes convertissent la lumière entrante en courant électrique et sont couramment utilisées dans les systèmes de détection optique et de détection de la lumière.

Diodes varactor (Varicap): Les diodes Varactor SMD fonctionnent comme des condensateurs contrôlés en tension qui aident à ajuster la fréquence de réglage dans les circuits RF et de communication.

Diodes tunnels: Les diodes tunnel CMS sont des dispositifs semi-conducteurs à grande vitesse spécialisés utilisés dans les systèmes micro-ondes, oscillateurs et RF avancés en raison de leurs caractéristiques de commutation extrêmement rapides.

Analyse comparative des principaux types de diodes CMS

Différents types de diodes CMS sont optimisés pour différentes exigences électriques telles que la vitesse de commutation, le contrôle de tension, la conversion de puissance et la protection des circuits.Comprendre ces différences permet d'améliorer la sélection des composants pour la stabilité thermique, les performances électriques et la fiabilité à long terme.

Caractéristique	Redresseur	Schottky	Zener	Téléviseurs
Fonction principale	CA/CC transformation	Faible perte rapide commutation	Tension réglementation	Surtension protection
En avant Tension	Plus haut	Faible	Modéré	Varie
Commutation Vitesse	Modéré	Très rapide	Modéré	Extrêmement rapide
Puissance Efficacité	Modéré	Élevé	Modéré	Axé sur la protection
Inverser Utilisation en panne	Non	Non	Oui	Oui
Commun Utilisation industrielle	Puissance fournitures	chargeurs, SMPS	Rails de tension	automobile, USB

Diodes Schottky sont généralement préférés dans les circuits de commutation haute fréquence car leur faible tension directe et leur temps de récupération proche de zéro contribuent à réduire les pertes de puissance et la génération de chaleur.Leurs caractéristiques de commutation rapide améliorent également l'efficacité des systèmes électroniques compacts.

Dans les convertisseurs DC-DC compacts, les diodes Schottky produisent souvent une perte de puissance inférieure à celle des diodes de redressement standard, car leur tension directe plus faible réduit la génération de chaleur lors d'un fonctionnement de commutation continu.

Diodes Zener sont principalement utilisés lorsqu'une régulation de tension stable et un fonctionnement de claquage inverse contrôlé sont requis. Diodes TVS, en revanche, sont optimisés pour la suppression des transitoires et une protection rapide contre les pics de tension et les événements ESD.

Diodes de redressement standards sont plus adaptés à la conversion générale AC-DC où les performances de commutation ultra-rapides sont moins importantes.

Chaque type de diode implique certains compromis électriques. Par exemple, les diodes Schottky offrent une commutation plus rapide et une chute de tension plus faible, mais elles peuvent également produire un courant de fuite inverse plus élevé à des températures élevées par rapport aux redresseurs au silicium standard.

Comprendre ces différences de performances permet d'améliorer la fiabilité des circuits, la stabilité thermique et l'efficacité globale du système électronique.

Tailles des boîtiers de diodes CMS et performances thermiques

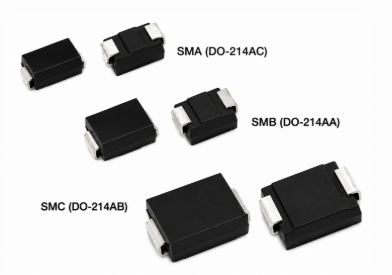

Figure 4. Tailles courantes des boîtiers de diodes CMS : SMA, SMB et SMC

La taille du boîtier de diode à montage en surface affecte directement la capacité de gestion du courant, la dissipation thermique, la fiabilité des PCB, la stabilité de commutation et la durabilité mécanique globale.Il est important de sélectionner le bon package, car une mauvaise gestion thermique peut réduire l’efficacité, augmenter la température de jonction et raccourcir la durée de vie des composants.

Les boîtiers de diodes plus petits sont couramment utilisés dans les composants électroniques compacts à faible consommation, tandis que les boîtiers plus grands conviennent mieux aux applications à courant élevé et à puissance élevée qui génèrent une chaleur importante pendant le fonctionnement.

Forfait	Courant maximum	Performance thermique	Utilisation typique
SOD-523	Très faible	Limité	Signal commutation
SOD-323	Faible	Modéré	Petite logique circuits
SOD-123	Moyen	Mieux	Zener/redresseur
SMA	Moyen-élevé	Bon	Puissance rectification
PME	Élevé	Fort	Téléviseurs protection
SMC	Très élevé	Excellent	Industriel puissance

Boîtiers CMS plus petits comme SOD-523 et SOD-323 sont couramment utilisés dans les circuits logiques compacts de traitement du signal et à faible courant où l'espace sur le circuit imprimé est limité.Cependant, leur faible capacité de dissipation thermique les rend moins adaptés aux applications de puissance à courant élevé.

Forfaits plus grands comme SMA, PME, et SMC offrent des performances thermiques et une capacité de gestion du courant plus élevées.Leur plus grande surface permet de répartir la chaleur plus efficacement et permet un fonctionnement plus stable dans des conditions électriques exigeantes.

Les performances thermiques deviennent de plus en plus importantes dans les circuits à courant élevé et à haute fréquence, car une température de jonction excessive peut réduire la durée de vie des diodes, diminuer le rendement énergétique et augmenter le risque de défaillance du PCB.

Dans les configurations de PCB compactes, la chaleur générée à l'intérieur de la jonction de diode doit être transférée efficacement dans les couches de cuivre du PCB.Si la chaleur ne peut pas se propager correctement, la température de jonction peut augmenter rapidement et créer un emballement thermique, une efficacité réduite, une instabilité de tension directe, un vieillissement accéléré des semi-conducteurs et une défaillance prématurée des composants.

Zone de cuivre PCB influence également fortement le comportement thermique. Des coulées de cuivre plus importantes connectés aux pastilles de diode aident à répartir la chaleur sur la surface du PCB, à abaisser les températures des points chauds localisés et à prendre en charge un fonctionnement plus stable à long terme.

Dans les systèmes électroniques de haute puissance, la stabilité thermique est généralement assurée par l'utilisation de traces de cuivre plus larges, de vias thermiques, de plans de cuivre multicouches, de boîtiers de diodes plus grands et d'une conception améliorée du flux d'air pour réduire l'accumulation de chaleur et maintenir des températures de fonctionnement plus sûres.

Le déclassement thermique est une autre considération importante lors de la sélection des diodes.À mesure que la température de fonctionnement augmente, la capacité maximale sûre de gestion du courant de la diode diminue.Ce comportement de déclassement doit être pris en compte pour éviter toute surchauffe dans des conditions de fonctionnement réelles.

Une sélection appropriée du boîtier permet d'optimiser l'efficacité énergétique, la stabilité thermique, la durabilité mécanique, la cohérence de la fabrication et la fiabilité des circuits à long terme.

Figure 5. Les grandes zones de cuivre des PCB aident à diffuser la chaleur et à réduire la température de la diode

Comment la zone de cuivre du PCB affecte la température de la diode

La zone de cuivre des PCB a une forte influence sur les performances thermiques des diodes CMS car la couche de cuivre agit comme un dissipateur de chaleur qui transfère la chaleur de la jonction semi-conductrice.

Lorsque le courant traverse la diode, la dissipation de puissance génère de la chaleur à l’intérieur de la jonction.Si la zone de cuivre environnante est trop petite, la chaleur se concentre à proximité du boîtier de diodes et augmente rapidement la température de jonction.

Des coulées de cuivre plus importantes aident à réduire températures des points chauds, améliorer la diffusion de la chaleur, résistance thermique inférieure, ssoutenir la stabilité à long terme, et réduire le stress thermique pendant un fonctionnement continu.

Dans les régulateurs à découpage compacts et les chargeurs rapides, une surface de cuivre insuffisante peut provoquer une surchauffe des petites diodes Schottky même lorsqu'elles fonctionnent dans leurs limites de courant nominal.

Le transfert thermique est généralement amélioré en augmentant la taille des plots de cuivre, en connectant les plots aux plans de cuivre internes, en utilisant des couches de cuivre plus épaisses et en ajoutant des vias de couture thermique.

L'analyse d'imagerie thermique révèle souvent qu'une mauvaise répartition du cuivre crée des points chauds localisés à proximité des diodes de puissance et des composants de commutation.

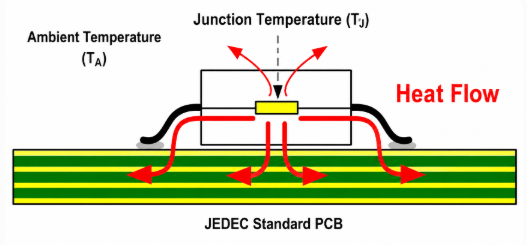

Figure 6. Flux thermique de la jonction de la diode vers le PCB pendant la dissipation thermique

Comprendre la résistance thermique (RθJA)

Résistance thermique, communément exprimée par RθJA (résistance thermique jonction-ambiante), mesure l'efficacité des transferts de chaleur de la jonction semi-conductrice vers l'air ambiant.

Des valeurs RθJA inférieures indiquent une meilleure capacité de refroidissement et un transfert de chaleur plus efficace.

La relation entre la dissipation de puissance et l’augmentation de la température peut être estimée à l’aide de :

T_J.=T_Un+(P_ré×R_θJA)

Où :

• TJ = Température de jonction

• TA = Température ambiante

• PD = Dissipation de puissance

• RθJA = Résistance thermique jonction-ambiante

Cette relation est très importante en électronique de puissance, car une température de jonction excessive peut augmenter le courant de fuite, réduire l'efficacité, accélérer le vieillissement des semi-conducteurs, déclencher un emballement thermique et provoquer une défaillance permanente des diodes.

Par exemple, une diode Schottky dissipant 1W de puissance avec une valeur RθJA de 80°C/O peut éprouver un 80°C la température de jonction dépasse la température ambiante.Si la température de l'air ambiant est 40°C, la température de jonction peut approcher 120°C, ce qui peut augmenter considérablement le stress thermique et réduire la fiabilité à long terme.

Dans les conceptions de circuits imprimés pratiques, une diode Schottky SOD-323 compacte fonctionnant à Courant 1A peut dissiper suffisamment de puissance pour élever la température de jonction au-dessus 100°C si la zone de cuivre PCB est limitée.Les tests thermiques montrent souvent que l'augmentation de la taille de coulée du cuivre et l'ajout de vias thermiques peuvent réduire sensiblement la température du point chaud et permettre un fonctionnement plus stable à long terme.

Les valeurs RθJA sont généralement répertoriées dans les fiches techniques des diodes à montage en surface et aident à estimer la température de fonctionnement sûre dans des conditions réelles de PCB.Des valeurs de résistance thermique plus faibles indiquent généralement une capacité de refroidissement plus forte et un transfert de chaleur plus efficace vers l'environnement.

Les boîtiers CMS plus petits ont généralement une résistance thermique plus élevée car leur surface réduite limite le transfert de chaleur vers le PCB et l'air ambiant.

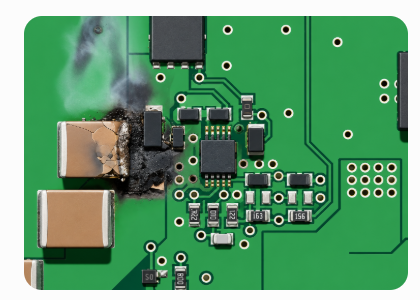

Figure 7. Dommages de surchauffe causés par une mauvaise dissipation thermique dans les boîtiers CMS compacts

Pourquoi les petits boîtiers CMS surchauffent plus rapidement

Les petits boîtiers CMS surchauffent souvent plus rapidement car ils masse thermique limitée, zone de dissipation thermique plus petite, résistance thermique plus élevée, et zone de contact en cuivre réduite.

Par exemple , SOD-523 et SOD-323 sont excellents pour les applications de signaux compacts, mais ils peuvent avoir des difficultés dans les circuits de commutation à courant élevé où la dissipation continue de puissance génère une chaleur importante.

À mesure que la température augmente, le courant de fuite augmente, les caractéristiques de tension directe changent, l'efficacité diminue et la dégradation des semi-conducteurs s'accélère.

Dans les appareils électroniques compacts tels que téléphones intelligents et Chargeurs USB-C, dense Dispositions de circuits imprimés peut emprisonner la chaleur et aggraver l'accumulation thermique autour des petits boîtiers de diodes.Un mauvais flux d’air augmente encore le stress thermique car la convection naturelle devient limitée à l’intérieur des enceintes compactes.

Les risques de surchauffe sont généralement réduits en sélectionnant des boîtiers de diodes plus grands, en optimisant le flux d'air des PCB, en augmentant la surface du plan de cuivre, en réduisant le courant de fonctionnement et en utilisant des diodes Schottky à plus haut rendement.

Paramètre	Descriptif	Importance
Inverser Tension (Vr)	Maximale tension inverse	Empêche panne
En avant Tension (Vf)	Chute de tension pendant la conduction	Affecte efficacité et production de chaleur
Fuite Courant (IR)	Inverser fuite de courant	Important pour circuits de faible puissance
Temps de récupération (trr)	Commutation vitesse de récupération	Important pour fonctionnement à haute fréquence
Jonction Capacité (Cj)	Charge stockée entre les bornes	Affecte les RF et performances de commutation
Maximale Température de jonction (Tj)	Le plus haut niveau de sécurité température de fonctionnement	Empêche dommages thermiques

Les boîtiers de diodes plus grands offrent généralement une résistance thermique plus faible et une meilleure capacité de dissipation thermique.Bien que les boîtiers plus petits contribuent à réduire la taille des PCB, ils nécessitent souvent une gestion thermique plus prudente sous une charge de courant continue.

Bien que les boîtiers de diodes à montage en surface plus petits contribuent à réduire l'utilisation de l'espace sur les circuits imprimés, ils nécessitent souvent une conception thermique plus soignée, car leur surface réduite limite la capacité de dissipation thermique sous une charge de courant continue.

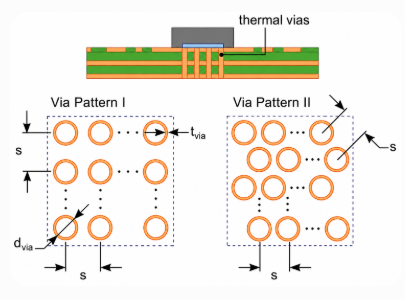

Figure 8. Modèles de via thermique utilisés pour améliorer la dissipation thermique et l'efficacité du refroidissement des PCB

Vias thermiques et refroidissement des PCB multicouches

Les vias thermiques sont des trous plaqués qui transfèrent la chaleur de la couche supérieure du PCB vers les plans de cuivre internes ou inférieurs.Ils aident à répartir la chaleur sur plusieurs couches de PCB au lieu de concentrer la chaleur à proximité du boîtier de diodes.

Les vias thermiques aident à abaisser la température de jonction, favorisent la propagation thermique, réduisent la formation de points chauds et améliorent la fiabilité à long terme.

Les plans de cuivre multicouches des PCB favorisent en outre la dissipation de la chaleur, car de grandes zones de cuivre internes agissent comme des réservoirs thermiques qui absorbent et distribuent la chaleur plus efficacement.Cela devient particulièrement important dans les appareils électroniques compacts de haute puissance où le débit d’air est limité.

Figure 9. Le flux d'air améliore le refroidissement des diodes CMS

Un flux d'air approprié améliore le refroidissement et la fiabilité des diodes CMS

Le flux d'air affecte fortement la température de fonctionnement des diodes, en particulier dans les applications à haute puissance.De mauvaises conditions de circulation d'air peuvent emprisonner la chaleur près de la surface du PCB et augmenter la température de jonction, le courant de fuite, les contraintes thermiques et la probabilité de défaillance.

Le flux d'air forcé des ventilateurs de refroidissement aide à éliminer la chaleur plus efficacement et abaisse la température de fonctionnement dans les systèmes électroniques haute puissance où une dissipation thermique continue est requise.

Même des améliorations modérées du débit d'air peuvent réduire considérablement la température de jonction des diodes et assurer la stabilité opérationnelle à long terme.

Déclassement thermique dans les conceptions à courant élevé

Le déclassement thermique fait référence à la réduction de la capacité de gestion du courant admissible d'une diode à mesure que la température de fonctionnement augmente.

La plupart des fiches techniques des diodes spécifient les courants nominaux dans des conditions de laboratoire contrôlées, souvent à une température ambiante d'environ 25 °C.Dans les systèmes électroniques réels, les températures de fonctionnement sont souvent beaucoup plus élevées.

À mesure que la température de jonction augmente, le courant de fonctionnement sûr diminue, le courant de fuite augmente, la dissipation de puissance augmente et le risque d'emballement thermique augmente.

Les marges de déclassement thermique sont couramment appliquées pour garantir la fiabilité dans les pires conditions de fonctionnement, en particulier dans les systèmes électroniques haute puissance et haute fréquence où la génération de chaleur est continue.

Ignorer le déclassement thermique peut entraîner une défaillance prématurée des composants, un comportement instable du circuit, un échauffement excessif et une durée de vie réduite du produit.

Une conception thermique appropriée permet de garantir que les diodes CMS peuvent fonctionner en toute sécurité dans des conditions de contraintes électriques et environnementales continues pendant de longues durées de vie.

Problèmes thermiques réels des PCB dans les applications de diodes CMS

Les problèmes de gestion thermique comptent parmi les défis de fiabilité les plus courants dans les applications modernes de diodes CMS.Étant donné que les boîtiers CMS sont compacts et densément emballés sur des PCB, une accumulation excessive de chaleur peut rapidement affecter les performances électriques et la stabilité du circuit à long terme.

Un problème pratique courant se produit dans les appareils électroniques portables qui utilisent des diodes Schottky SOD-323 compactes pour la gestion de l'alimentation et la protection contre l'inversion de polarité.

Véritable problème thermique du PCB : surchauffe du SOD-323

Dans les circuits compacts à courant élevé, les diodes Schottky SOD-323 peuvent surchauffer lorsque la surface de cuivre du PCB est trop petite, que le flux d'air est restreint, que le courant de commutation dépasse les limites de fonctionnement sûres, que les vias thermiques sont absents ou que la largeur des traces du PCB est insuffisante.

À mesure que la température de jonction augmente, la diode peut subir une efficacité réduite, une augmentation du courant de fuite, un emballement thermique, une instabilité de tension et une dégradation prématurée des semi-conducteurs.

Les symptômes visibles incluent souvent une décoloration du PCB, des marques de brûlure près de la diode, un comportement de charge instable, une efficacité de conversion de puissance réduite et un fonctionnement intermittent du circuit.

Dans les chargeurs USB-C compacts et les convertisseurs DC-DC, la surchauffe des diodes Schottky peut réduire considérablement l'efficacité de la charge et raccourcir la durée de vie des composants à proximité en raison de contraintes thermiques localisées.

Dans un modèle de chargeur USB-C compact, une petite diode Schottky SOD-323 est devenue excessivement chaude pendant une opération de charge rapide continue, car la zone de cuivre du PCB environnante était trop petite pour une bonne répartition de la chaleur.L'imagerie thermique a révélé des températures de points chauds localisés à proximité du boîtier de diodes, ce qui a entraîné des performances de charge instables après un fonctionnement prolongé.Le remplacement de la diode par un boîtier SMA plus grand et l'ajout de vias thermiques ont permis de réduire la température de fonctionnement et d'améliorer la fiabilité à long terme.

Ce type de problème de surchauffe démontre comment la qualité de la configuration des PCB affecte directement la stabilité thermique et la durée de vie des semi-conducteurs dans les systèmes électroniques compacts de haute puissance.

Solution thermique pratique pour PCB

L'augmentation de la zone de coulée de cuivre autour des pastilles de diode contribue à améliorer la dissipation thermique en répartissant la chaleur sur une plus grande surface du PCB.La fiabilité thermique est également généralement assurée par l'utilisation de traces de cuivre plus larges, de plans de cuivre multicouches, de vias thermiques, d'une conception de flux d'air améliorée et de boîtiers de diodes plus grands pour des charges de courant plus élevées.

Dans les conceptions pratiques de PCB, une mauvaise gestion thermique peut créer des températures de points chauds localisés qui accélèrent le vieillissement des semi-conducteurs et augmentent les taux de défaillance à long terme.Une conception thermique appropriée permet de maintenir un fonctionnement stable, en particulier dans les systèmes électroniques compacts où le débit d'air et l'espace de refroidissement sont limités.

L'analyse par imagerie thermique est souvent utilisée lors du développement des PCB pour identifier les composants en surchauffe et optimiser la répartition de la chaleur avant la production en série.

Les systèmes électroniques modernes reposent en grande partie sur une conception thermique soignée, car même de petites augmentations de température peuvent grandement affecter la fiabilité et la stabilité électrique à long terme.

Paramètres électriques importants pour la sélection des diodes CMS

La sélection de la bonne diode CMS nécessite une évaluation minutieuse de plusieurs paramètres électriques importants qui affectent directement l'efficacité, la stabilité thermique, les performances de commutation et la fiabilité du circuit à long terme.

Différents types de diodes sont optimisés pour différentes conditions de fonctionnement.Certains sont conçus pour une commutation à grande vitesse, tandis que d'autres donnent la priorité à la protection contre les surtensions, à la régulation de tension ou à la capacité de gestion de courants élevés.Comprendre ces paramètres électriques permet de déterminer la diode la plus adaptée à une application spécifique.

Paramètre	Descriptif	Importance
Inverser Tension (Vr)	Maximale tension inverse	Empêche panne
En avant Tension (Vf)	Chute de tension pendant la conduction	Affecte efficacité et production de chaleur
Fuite Courant (IR)	Inverser fuite de courant	Important pour circuits de faible puissance
Temps de récupération (trr)	Commutation vitesse de récupération	Important pour fonctionnement à haute fréquence
Jonction Capacité (Cj)	Charge stockée entre les bornes	Affecte les RF et performances de commutation
Maximale Température de jonction (Tj)	Le plus haut niveau de sécurité température de fonctionnement	Empêche dommages thermiques

La sélection de paramètres électriques incorrects peut provoquer une surchauffe, un fonctionnement instable, une perte de puissance excessive, une efficacité réduite, un emballement thermique et une défaillance prématurée des composants.Une sélection appropriée des paramètres contribue à garantir la fiabilité du circuit, la stabilité thermique, l'efficacité énergétique et les performances électroniques à long terme.

Tension directe (Vf)

La tension directe détermine la quantité de tension perdue lorsque le courant traverse la diode pendant le fonctionnement en polarisation directe.

Type de diode	Tension directe typique
Schottky Diodes	0,2 V à 0,4 V
Silicium Diode redresseur	0,7 V à 1,1 V

Une tension directe plus faible améliore directement l’efficacité énergétique car moins d’énergie électrique est convertie en chaleur pendant la conduction.Cela devient particulièrement important dans les appareils électroniques compacts où l’espace de gestion thermique est limité.

Les diodes Schottky sont généralement sélectionnées pour les circuits de puissance à haut rendement en raison de leur chute de tension réduite et de leur comportement de commutation rapide.Les redresseurs au silicium standard peuvent cependant offrir une meilleure tolérance de tension inverse et un courant de fuite plus faible dans certaines applications.

Une tension directe plus faible contribue également à réduire les contraintes thermiques, à améliorer l'efficacité, à abaisser la température de jonction et à prolonger la durée de vie des composants.

Relation de dissipation de puissance :

P = V_f×Je

Même de petites réductions de la tension directe peuvent réduire considérablement les pertes de puissance dans les systèmes électroniques à courant élevé.

Tension inverse (Vr)

La tension nominale inverse définit la tension inverse maximale que la diode peut supporter en toute sécurité avant qu'une panne électrique ne se produise.Si la tension inverse appliquée dépasse la limite nominale, la diode peut subir un claquage par avalanche, un courant de fuite excessif, des dommages permanents aux semi-conducteurs et une défaillance du PCB lors de surtensions.

Les valeurs nominales de tension inverse sont généralement sélectionnées avec une marge de sécurité supplémentaire pour aider à maintenir la fiabilité dans des conditions de fonctionnement transitoires.Une marge de tension inverse insuffisante augmente le risque de problèmes de fiabilité à long terme et de pannes inattendues sur le terrain.

Courant de fuite (IR)

Le courant de fuite fait référence à la petite quantité de courant inverse qui traverse la diode lorsqu'elle est polarisée en inverse.Bien que le courant de fuite soit normalement très faible, une fuite excessive peut réduire la durée de vie de la batterie, diminuer l'efficacité en veille, augmenter le stress thermique et affecter les circuits de précision à faible consommation.

Le courant de fuite augmente généralement à mesure que la température augmente, que la tension inverse augmente et que le vieillissement des semi-conducteurs se produit.De faibles performances de fuite sont particulièrement importantes dans les appareils électroniques portables, les systèmes alimentés par batterie, les appareils IoT et les circuits de secours économes en énergie.

Les diodes Schottky ont généralement un courant de fuite plus élevé que les redresseurs au silicium standard, en particulier à des températures de fonctionnement élevées.

Par exemple, les diodes Schottky offrent généralement une excellente efficacité dans les chargeurs rapides en raison de leur faible tension directe.Cependant, leur courant de fuite plus élevé à température élevée peut légèrement réduire l’efficacité en veille des systèmes alimentés par batterie.

Ce compromis devient important dans les conceptions électroniques à faible consommation où une longue durée de vie de la batterie et une consommation d'énergie minimale en mode veille sont des priorités.

Temps de récupération (trr)

Le temps de récupération mesure la rapidité avec laquelle la diode cesse de conduire lors du passage de la polarisation directe à la polarisation inverse.

Type de diode	Temps de récupération typique
Norme Redresseur	2µs–30µs
Récupération rapide Diodes	50 ns à 500 ns
Schottky Diodes	Près de zéro

Le temps de récupération devient de plus en plus important à mesure que la fréquence de commutation augmente.Les diodes de redressement standard sont généralement acceptables pour les alimentations basse fréquence, mais elles peuvent créer des pertes de commutation excessives dans les circuits haute fréquence.

Dans les alimentations à découpage haute fréquence, des diodes de redressement plus lentes peuvent générer des pertes de commutation supplémentaires car le courant de récupération inverse continue de circuler brièvement pendant les transitions de commutation.La récupération rapide et les diodes Schottky contribuent à réduire ces pertes, à réduire la génération de chaleur et à améliorer l'efficacité globale du convertisseur.

Les diodes Schottky et à récupération rapide sont généralement préférées dans les alimentations à découpage, les chargeurs rapides, les convertisseurs DC-DC, les circuits d'alimentation RF et les systèmes industriels haute fréquence.

Leur comportement de commutation plus rapide permet de réduire les pertes de commutation, de réduire la génération de chaleur, d'améliorer l'efficacité, de réduire le bruit EMI et de prendre en charge une meilleure stabilité thermique.

Cependant, les diodes Schottky peuvent présenter un courant de fuite inverse plus élevé à des températures élevées, ce qui doit être pris en compte dans des environnements thermiquement exigeants.

Capacité de jonction (Cj)

La capacité de jonction représente la charge électrique stockée entre les bornes de la diode.Ce paramètre affecte directement la vitesse de commutation, les performances RF, l'intégrité du signal et le comportement du circuit haute fréquence.

Une capacité de jonction inférieure contribue à améliorer la commutation haute fréquence, la stabilité du signal RF, les performances du circuit de communication et la précision du traitement du signal.

La capacité de jonction devient particulièrement importante dans les systèmes de communication RF, l'électronique sans fil, les circuits de traitement du signal et les systèmes numériques à grande vitesse.Une capacité excessive peut introduire une distorsion du signal, un comportement de commutation plus lent et une efficacité RF réduite.

Température de jonction maximale (Tj)

La température de jonction maximale, communément écrite sous la forme Tj, définit la température de fonctionnement sûre la plus élevée de la jonction semi-conductrice interne de la diode.

Ce paramètre est extrêmement important car la diode peut tomber en panne même lorsque les valeurs de tension et de courant semblent acceptables si la gestion thermique est insuffisante.

À mesure que la température de jonction augmente, la diode peut subir une augmentation du courant de fuite, une efficacité réduite, une instabilité de la tension directe, un vieillissement accéléré des semi-conducteurs et des dommages internes permanents.

Dans les applications de diodes CMS à courant élevé, une température de jonction excessive peut déclencher un emballement thermique.Cela se produit lorsque l'augmentation de la température augmente le courant de fuite et la dissipation de puissance, ce qui génère alors encore plus de chaleur et augmente encore la température de jonction.

Si l'emballement thermique n'est pas contrôlé, la diode peut tomber en panne soudainement et endommager les composants environnants du PCB.

Un fonctionnement continu à proximité de la température de jonction maximale peut également réduire la durée de vie des composants à long terme, même si une défaillance immédiate ne se produit pas.Une température élevée accélère les mécanismes d’usure des semi-conducteurs et réduit la fiabilité à long terme.

La fiabilité thermique est généralement améliorée en utilisant des boîtiers de diodes plus grands, des traces de cuivre plus larges, des coulées de cuivre PCB plus importantes, des vias thermiques, un meilleur flux d'air et des techniques de déclassement de courant.

Une gestion thermique appropriée aide à maintenir une température de jonction sûre, à améliorer la fiabilité à long terme et à réduire le risque de défaillance prématurée des composants des systèmes électroniques modernes.

Par exemple, une fiche technique de diode peut spécifier une température de jonction maximale de 150 °C et une valeur RθJA de 90 °C/W.Ces valeurs permettent d'estimer si la diode peut fonctionner en toute sécurité dans les conditions de température ambiante et de dissipation de puissance attendues.

Comment identifier les codes et la polarité des diodes CMS

Figure 10. Marquage de polarité de la diode et de la cathode CMS

L'une des requêtes de recherche les plus courantes liées aux diodes CMS est Comment identifier les marquages des diodes CMS car les fabricants impriment souvent des codes CMS abrégés sur les boîtiers de diodes en raison de la taille limitée des composants.

Coder	Possible Type de diode
A7	Diode de commutation
M7	Diode redresseur
T4	Diode TVS

Étant donné que les systèmes de marquage varient d'un fabricant à l'autre, l'identification des composants est généralement vérifiée à l'aide de fiches techniques, de bases de données de codes CMS et de tests de diodes multimètres.

Comment tester une diode SMD à l'aide d'un multimètre

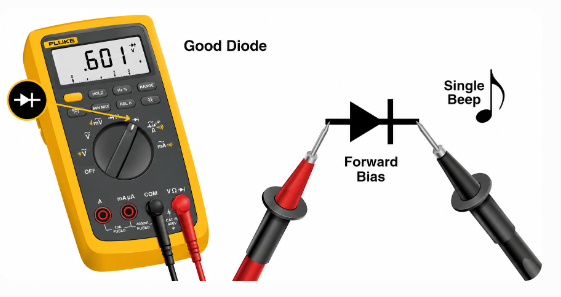

Figure 11. Test d'une diode CMS avec un multimètre

Tester une diode CMS avec un multimètre aide à identifier les problèmes courants tels que les courts-circuits, les circuits ouverts, les fuites et les défaillances thermiques.Des procédures de test appropriées sont importantes car des mesures incorrectes peuvent conduire à un diagnostic inexact ou à des dommages accidentels aux PCB.

Précautions de sécurité avant les tests

Avant d'effectuer des mesures de diodes :

1. Débrancher et isoler l'alimentation du circuit

2. Déchargez complètement les condensateurs avant de toucher le PCB

3. Évitez de tester des circuits sous tension

4. Utilisez une protection ESD lors de la manipulation d’appareils électroniques sensibles

Les gros condensateurs présents dans les alimentations, les chargeurs et les appareils électroniques industriels peuvent conserver une tension dangereuse même après une coupure de courant.La décharge des condensateurs contribue à réduire le risque de choc électrique et de dommages accidentels aux composants.

Les mesures en circuit ne sont pas non plus toujours totalement fiables, car les composants PCB environnants peuvent créer de fausses lectures.Les résistances, condensateurs, inductances et chemins de semi-conducteurs parallèles peuvent affecter les mesures du multimètre et produire des résultats trompeurs.

Pour un dépannage plus précis, un côté de la diode est souvent soulevé du PCB pour isoler le composant pendant le test.

Test de biais direct

Réglez le multimètre en mode test de diode.Connectez la sonde rouge à l'anode et la sonde noire à la cathode.Une diode saine présente normalement une chute de tension directe d'environ 0,2 V à 0,4 V pour les diodes Schottky et de 0,6 V à 0,7 V pour les diodes au silicium.Ces lectures représentent la chute de tension directe de la diode pendant la conduction.Une tension directe plus faible dans les diodes Schottky contribue à améliorer l'efficacité et à réduire la génération de chaleur dans les circuits de commutation haute fréquence.

Test de biais inversé

Inversez les sondes du multimètre en connectant la sonde noire à l'anode et la sonde rouge à la cathode.Une diode saine devrait bloquer le flux de courant inverse.Le multimètre affiche normalement OL (Open Loop) ou une résistance très élevée.Si un courant mesurable circule en polarisation inverse, la diode peut subir des dommages dus à une fuite, une rupture de jonction ou une dégradation thermique.Les problèmes de fuite inverse deviennent souvent plus graves à des températures de fonctionnement élevées.

Indicateurs de défaillance courants

Symptôme	Cause possible
0 V les deux directions	Diode en court-circuit
l'OL les deux directions	Diode ouverte
Instable lectures	Thermique dommages ou fuites

Diodes en court-circuit se produisent généralement après une surcharge électrique, des événements d'inversion de polarité, une surchauffe grave ou des dommages causés par une surtension.Diode ouverte les défaillances peuvent résulter de dommages au fil de liaison, de cycles thermiques excessifs, de fissures mécaniques ou de défauts de fabrication.Instable ou incohérent les lectures peuvent indiquer des dommages thermiques internes, des problèmes de courant de fuite, des joints de soudure fissurés ou une dégradation partielle des semi-conducteurs.

Dans les circuits de commutation et les alimentations haute fréquence, des diodes CMS défectueuses peuvent également provoquer une génération de chaleur excessive, une tension de sortie instable, du bruit de commutation, une efficacité de charge réduite et un fonctionnement intermittent du circuit.

Un test multimètre approprié permet d'identifier rapidement les diodes défectueuses et permet un dépannage plus précis dans les systèmes électroniques modernes.

Défaillances courantes des diodes CMS, erreurs de conception des PCB et normes de fiabilité

Bien que les diodes CMS soient très fiables, une mauvaise conception de circuit, des contraintes thermiques, des contraintes électriques excessives, une exposition aux décharges électrostatiques et de mauvaises pratiques de soudage peuvent toujours provoquer une défaillance prématurée et des problèmes de fiabilité à long terme.

Comprendre les mécanismes de défaillance courants contribue à améliorer la fiabilité des PCB et à réduire les taux de défaillance sur le terrain dans les systèmes automobiles, industriels, de communication et électroniques.

Pannes courantes de diodes CMS et dépannage

Cause de l'échec	Symptôme commun	Résultat probable
Électrique stress excessif	Surchauffe	Excédent dégâts actuels
Excessif chaleur	Marques de brûlure	Thermique fugitif
Exposition aux décharges électrostatiques	Surtension perdue protection	Diode TVS dégradation
Flexibilité des circuits imprimés dommage	Intermittent opération	Fissuré joints de soudure
Incorrect soudure	Tension instabilité	Inverser fuite et fonctionnement instable

Les contraintes thermiques excessives et les contraintes électriques restent deux des causes les plus courantes de défaillance des diodes CMS dans l'électronique moderne.De nombreux problèmes de fiabilité proviennent d'une conception thermique insuffisante du PCB, d'une mauvaise sélection de diodes, d'une protection contre les surtensions inadéquate, d'une mauvaise qualité des joints de soudure et d'une marge de tension de fonctionnement incorrecte.

Une surcharge électrique se produit lorsque la diode fonctionne au-delà de sa tension ou de son intensité nominale.Cela peut augmenter rapidement la température de jonction et endommager de manière permanente la structure semi-conductrice.

Les contraintes thermiques excessives sont une autre cause majeure de défaillance dans l'électronique compacte, où une surface de cuivre insuffisante sur les PCB limite la dissipation thermique.

Les dommages ESD affectent généralement les diodes TVS installées dans les ports USB, les interfaces HDMI, les systèmes de communication automobiles et les circuits de protection Ethernet.Une exposition répétée aux surtensions dégrade progressivement la capacité de protection de la diode au fil du temps.

Erreurs courantes de conception de PCB avec les diodes CMS

• Coussinets thermiques sous-dimensionnés

Une mauvaise dissipation du cuivre augmente la température de jonction et réduit la fiabilité à long terme.Les petits tampons thermiques peuvent empêcher la chaleur de se propager efficacement sur le PCB.

• Placement incorrect du téléviseur

Les diodes TVS placées trop loin des connecteurs externes deviennent moins efficaces contre les événements ESD et les pics de tension transitoires.Dans les systèmes de communication à haut débit tels que les réseaux de données USB, HDMI et automobiles, un placement inapproprié des diodes TVS peut permettre à des pointes de tension transitoires d'atteindre les circuits intégrés sensibles avant que la suppression ne se produise, augmentant ainsi le risque de dommages permanents aux circuits.

• Utilisation de redresseurs lents dans des circuits à grande vitesse

Des temps de récupération lents peuvent introduire du bruit de commutation, une perte de puissance accrue, une efficacité réduite et des problèmes EMI.Les diodes Schottky ou à récupération rapide sont généralement préférées dans les applications de commutation haute fréquence.

• Marge de tension inverse incorrecte

La sélection de diodes trop proches de la tension de fonctionnement augmente le risque de claquage lors de surtensions transitoires ou de conditions de fonctionnement instables.La fiabilité des diodes est souvent améliorée en combinant une gestion thermique appropriée, une marge de tension adéquate, une disposition optimisée des circuits imprimés, un placement correct des diodes à proximité des interfaces vulnérables et des pratiques de soudage fiables.

Normes de fiabilité et certifications de conformité

Les normes de fiabilité permettent de vérifier que les diodes CMS peuvent fonctionner en toute sécurité dans des conditions électriques, thermiques et environnementales exigeantes.

Caractéristique	CMS Diodes	Traversant Diodes
Taille du PCB	Compacte	Plus grand
Fabrication	SMT automatisé	Soudure manuelle/à la vague
Performances haute fréquence	Mieux	Inférieur
Réparabilité	Plus difficile	Plus facile
Dissipation thermique	Modéré	Mieux pour une puissance élevée
Utilisation courante	Portable électronique	Systèmes industriels

Les tests de conformité contribuent à garantir la fiabilité à long terme, la cohérence de la fabrication, la sécurité des produits, la durabilité thermique et la conformité environnementale.

Diodes CMS et diodes traversantes

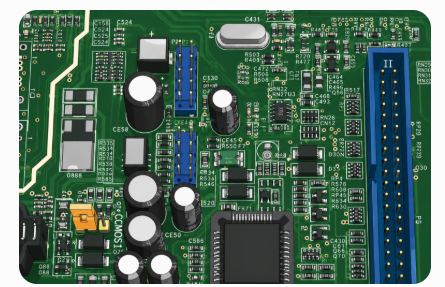

Figure 12. SMD vs composants traversants sur PCB

Les diodes CMS et les diodes traversantes remplissent toutes deux des fonctions électriques similaires, mais elles diffèrent considérablement en termes de taille, de méthode de fabrication, de comportement thermique, de durabilité mécanique et d'intégration des PCB.

Caractéristique	CMS Diodes	Traversant Diodes
Taille du PCB	Compacte	Plus grand
Fabrication	SMT automatisé	Soudure manuelle/à la vague
Performances haute fréquence	Mieux	Inférieur
Réparabilité	Plus difficile	Plus facile
Dissipation thermique	Modéré	Mieux pour une puissance élevée
Utilisation courante	Portable électronique	Systèmes industriels

Les diodes CMS sont généralement préférées dans l'électronique moderne car elles prennent en charge des circuits imprimés plus petits, une production de masse automatisée, des appareils électroniques légers et des performances haute fréquence améliorées.

Leurs chemins électriques plus courts contribuent à réduire l'inductance et la capacité parasites, ce qui les rend adaptés aux circuits de commutation à grande vitesse, aux systèmes de communication RF, aux convertisseurs de puissance compacts et aux appareils électroniques densément emballés.

Toutefois, les diodes traversantes peuvent toujours être préférées dans les systèmes haute puissance, les applications à courant élevé, les environnements mécaniques difficiles et les équipements nécessitant une réparation ou un remplacement plus facile.

Étant donné que les composants traversants utilisent des fils insérés dans le PCB, ils offrent souvent un ancrage mécanique plus solide et une meilleure gestion de la chaleur pour les appareils de grande puissance.

Dans les appareils électroniques modernes, les diodes CMS dominent car les configurations de circuits imprimés compactes et l'assemblage SMT automatisé réduisent considérablement les coûts de fabrication et augmentent la vitesse de production.

Comment sélectionner la bonne diode CMS

La sélection de la bonne diode CMS nécessite d'équilibrer les performances électriques, la capacité thermique, la fiabilité, la vitesse de commutation, la taille du boîtier et les exigences de l'application.

L'utilisation d'une mauvaise diode peut entraîner une surchauffe, une instabilité de la tension, une efficacité réduite, une perte de puissance excessive et une défaillance prématurée des composants.

Une sélection appropriée des diodes contribue à garantir la fiabilité à long terme, la stabilité thermique et les performances globales du système électronique.

Guide de sélection basé sur les applications

Demande	Diode recommandée
Chargeur rapide	Schottky diode
Tension réglementation	Diode Zener
USB ESD protection	Diode TVS
Réglage RF	Varacteur diode
CA rectification	Redresseur diode

Facteurs clés à considérer lors de la sélection

• Tension nominale inverse : La diode doit résister en toute sécurité à la tension inverse maximale présente dans le circuit.Une marge de tension insuffisante augmente le risque de claquage lors de pics de tension transitoires.

• Capacité de gestion du courant : la diode doit supporter en toute sécurité les conditions de courant continu et de surintensité.Les applications à courant plus élevé nécessitent souvent des boîtiers plus grands, une meilleure dissipation thermique et des traces de PCB plus larges.

• Vitesse de commutation : les circuits haute fréquence nécessitent une récupération rapide ou des diodes Schottky pour minimiser les pertes de commutation et améliorer l'efficacité.

• Performance thermique : la capacité thermique est importante car une température de jonction excessive peut raccourcir la durée de vie des composants et réduire la fiabilité.

• Contraintes d'espace PCB : les appareils électroniques compacts nécessitent souvent des boîtiers CMS plus petits pour prendre en charge les configurations PCB haute densité.

Cependant, les emballages plus petits peuvent avoir une capacité de gestion thermique et actuelle inférieure.

Sélection de diodes pour différentes industries

• Electronique automobile : une fiabilité élevée en cas de surtension, une large tolérance de température et la conformité AEC-Q101 sont importantes pour maintenir un fonctionnement stable dans des conditions électriques et environnementales difficiles.

• Appareils électroniques : la taille compacte, la faible perte de puissance et l'efficacité de fabrication élevée sont généralement des priorités dans les conceptions de circuits imprimés et les systèmes portables densément emballés.

• Systèmes industriels : la durabilité thermique, la capacité de courant élevée et la fiabilité à long terme sont importantes pour un fonctionnement continu dans des environnements électriques exigeants.

• Systèmes RF et de communication : une commutation rapide, une faible capacité de jonction et des performances haute fréquence stables aident à maintenir l'intégrité du signal et un comportement de communication efficace.

Le choix du bon boîtier de diodes et des spécifications électriques améliore considérablement l'efficacité énergétique, la protection des circuits et la fiabilité à long terme des systèmes électroniques modernes.

Conclusion

Les diodes CMS sont largement utilisées dans l'électronique moderne pour prendre en charge un contrôle efficace de la puissance, une protection des circuits et un fonctionnement stable à grande vitesse.La sélection appropriée des diodes dépend de facteurs tels que la tension directe, le temps de récupération, les performances thermiques et la capacité de gestion du courant.Une bonne conception thermique des PCB et une sélection correcte du boîtier aident à réduire la surchauffe et à améliorer la fiabilité à long terme.À mesure que les appareils électroniques deviennent de plus en plus petits et puissants, la compréhension du comportement des diodes CMS devient de plus en plus importante dans la conception de circuits modernes.
