Diodes Incorporated PI3DPX1235Q 64 Redriver linéaire de barre transversale

Diodes Incorporated PI3DPX1235Q 6: 4 Redriver linéaire de barre transversale prend en charge la formation de liaison DP transparente pour les applications côté source.Le PI3DPX1235Q est conforme aux normes de l'industrie Vesa DP ALT 2.1 UHBR13.5 et USB 3.2 GEN GEN.Les diodes PI3DPX1235Q USB Type-C® DP-ALT DP 2.1 UHBR13.5 / USB 3.2 GEN 2 6: 4 Redriver linéaire peuvent être ajustées facilement avec l'égalisation, le swing de sortie et les valeurs de gain par le paramètre de contrôle I2C.L'appareil optimise les performances du signal DP / USB sur divers supports physiques en diminuant les tremblements d'interférence inter-symboles.Le Redriver linéaire non bloquant offre de meilleures performances de gigue additive que le Redriver limitant les CMOS conventionnels.La égalisation linéaire ne bloque pas les commandes de canaux adaptatives du récepteur DFE, prenant en charge DisplayPort Transparent LT (Link Training) sans la dépendance à l'écoute DP-AAX des canaux.

CARACTÉRISTIQUES

• DP flexible DP 2.1 UHBR13.5 / USB 3.2 Gen 2 Type-C Commutation pour la sortie DP-ALT

• Redriver de port d'affichage sans latence pour le contrôle de la fréquence des trames vidéo variable

• DP 1.4 (8,1 Gops), DP 2.1 UHBR10 (10 Gops), UHBR13.5 (13,5 Gb

• Égalisation du récepteur, gain plat, swing de sortie de compression -1DB pour chaque mode DP / USB

• Re-Driving linéaire de latence ultra-lobe

• Logique de contrôle intégrée pour les orientations normales de fiche de type C / débranchez avec le mode de programmation I2C

• Mode I2C Esclave Accélérer jusqu'à 1 MHz

• Alimentation unique de 3,3 V

• Prend en charge AEC-Q100 Grade 2 à -40 ° C à + 105 ° C

• 40 broches, 4 mm x 6 mm, emballage WQFN (ZLB) (sans PB et vert)

• Totalement sans plomb et entièrement conforme à ROHS

• Dispositif «vert» sans halogène et sans antimoine

• Convient aux applications automobiles nécessitant un contrôle de changement spécifique;AEC-Q100 qualifié, capable PPAP et fabriqué dans les installations certifiées IATF 16949

Applications

• Cockpits intelligents

• Divertissement des sièges arrière

• ADAS

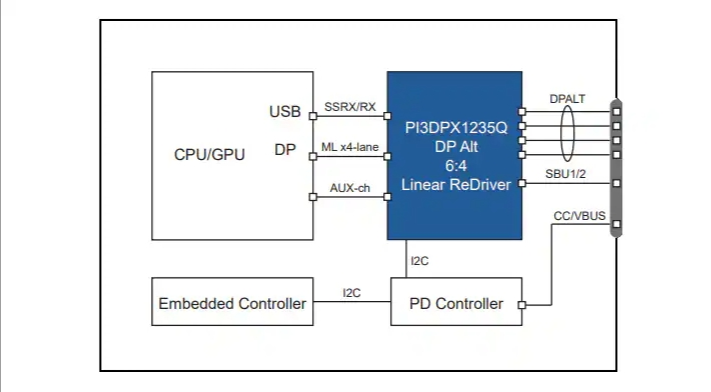

Diagramme d'application
