Utiliser 74HC86 exclusif ou portes dans vos projets numériques: Pinout et application
2024-11-19 4899

Cet article explore le 74HC86, un basique exclusif à quatre canaux à quatre canaux ou à la porte dans les circuits numériques.Développé par Toshiba Semiconductor, il se distingue par sa fonctionnalité et son adaptabilité robustes, requises pour des opérations logiques précises.Cet article couvrira sa configuration de PIN, ses applications et ses caractéristiques opérationnelles, mettant en évidence son utilisation dans les architectures numériques modernes.Découvrez comment le 74HC86 améliore la conception du circuit et les performances du système et explorez son potentiel pour améliorer vos projets technologiques.

Catalogue

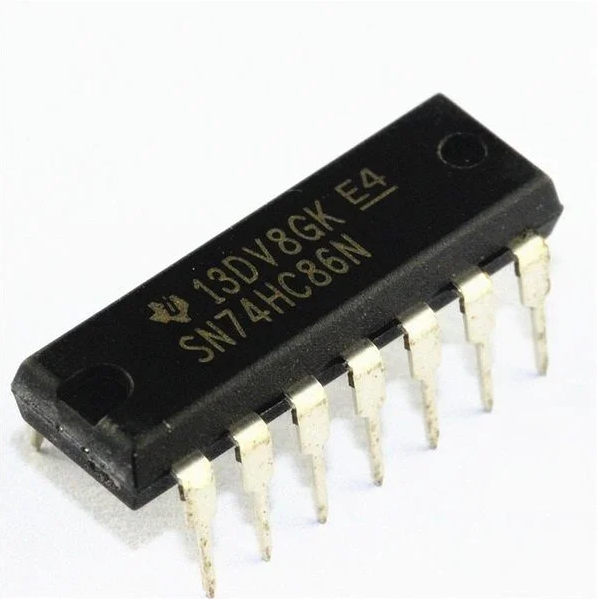

Un détail complet dans le 74HC86

Le 74HC86 Chip englobe quatre portes exclusives ou (XOR) à 2 entrées, chacune équipée de diodes de pince d'entrée pour une robustesse améliorée dans les conceptions de circuits numériques, fonctionnant sur une plage de tension de 2,0 V à 6,0 V.Ces portes présentent une sortie push-pull standardisée, ce qui les rend très adaptés à diverses applications électroniques, y compris le traitement du signal dans les circuits arithmétiques et les conceptions de bascules.Vous pouvez valoriser ces portes XOR pour leur rôle dans le maintien de l'intégrité du signal et de la précision dans les interfaces numériques.Les portes XOR sont nécessaires dans la détection des erreurs et la vérification des données, principalement dans les télécommunications pour le chiffrement sécurisé des données.

Configuration de la broche pour 74HC86

Modèles CAO 74HC86

Caractéristiques sur 74HC86

Spécifications techniques

Semi-conducteur et stockage de Toshiba 74HC86D Caractéristiques techniques, caractéristiques, paramètres et composants:

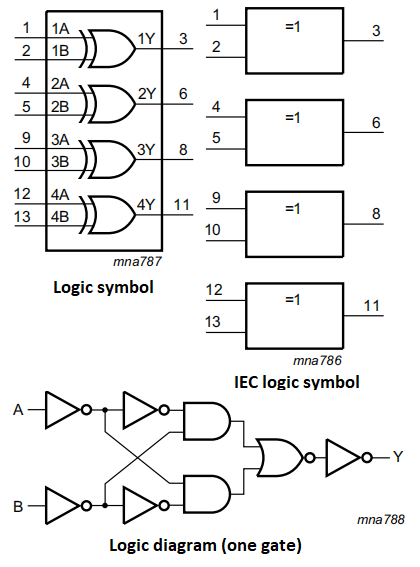

Diagramme opérationnel de 74HC86

Applications du 74HC86

Circuits arithmétiques

Le 74HC86 est couramment utilisé dans les additionneurs et les soustraiteurs, en particulier les additionnels complètes à un bits, où les portes XOR sont cruciales pour additionner des bits.

Générateurs de parité et vérificateurs

Le 74HC86 peut générer et vérifier les bits de parité, qui sont utilisés dans la détection des erreurs dans les systèmes de transmission de données pour améliorer la fiabilité de la communication.

Traitement du signal

Les portes XOR sont utilisées pour comparer la similitude de deux signaux, ce qui les rend précieuses dans diverses tâches de traitement du signal qui nécessitent des vérifications de modulation et d'intégrité.

Comparateurs logiques

Dans les systèmes numériques, les portes XOR aident à déterminer si les entrées diffèrent, ce qui les rend utiles pour les opérations de comparaison logique.

Systèmes de chiffrement

Les opérations XOR sont basiques dans de nombreux algorithmes de chiffrement, où ils sont utilisés pour basculer les bits, contribuant à la sécurité des données.

Systèmes de contrôle numérique

Ils peuvent être utilisés dans les circuits logiques de contrôle qui nécessitent une prise de décision en fonction des différences entre les signaux numériques.

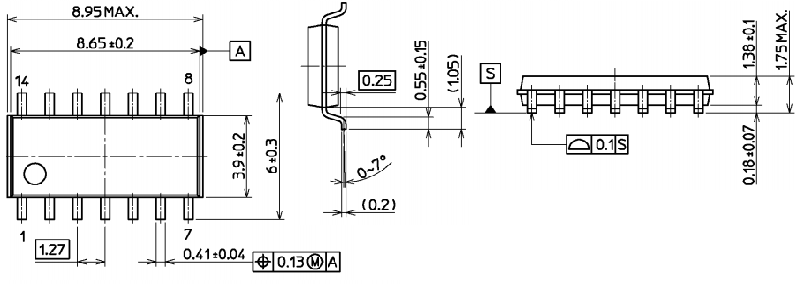

Emballage 74HC86

Détails du fabricant

Toshiba a notamment façonné les secteurs électroniques, semi-conducteurs et informatiques, principalement avec des produits comme le 74HC86, démontrant son influence sur les normes de l'industrie et les modifications technologiques.L'engagement de l'entreprise envers la recherche et le développement se reflète dans ses diverses offres, des semi-conducteurs à l'électronique des ménages, répondant à l'évolution des demandes du marché.La percée de Toshiba dans la technologie de la mémoire flash a révolutionné le stockage de données, améliorant la vitesse et l'efficacité sur diverses plates-formes.La forte présence de Toshiba dans les PC et l'électronique grand public, combinée à sa prévoyance stratégique, lui permet de s'adapter efficacement aux changements technologiques et aux habitudes.
