Les diodes sont de petites pièces qui contrôlent comment l'électricité circule dans un circuit.Ils ont laissé le courant aller dans un sens et le bloquer l'autre.Dans cet article, vous apprendrez ce que font les diodes, comment ils fonctionnent, les différents types, comment les tester et comment ils se comparent aux transistors.

Catalogue

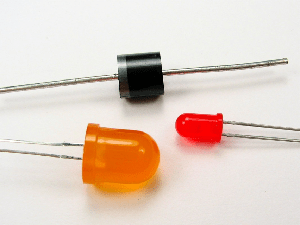

Figure 1. Diodes

Qu'est-ce qu'une diode?

Une diode est un composant électronique qui contrôle la direction du courant dans un circuit.Il a deux bornes - appelé l'anode et la cathode - et permet au courant de s'écouler uniquement de l'anode vers la cathode.Si la polarité est inversée, la diode bloque le courant.La plupart des diodes sont fabriquées à partir d'un matériau semi-conducteur comme le silicium.L'une de leurs utilisations courantes est la rectification, où ils convertissent le courant alternatif (AC) en courant direct (DC), en particulier dans les circuits d'alimentation.

Les diodes sont généralement petites et cylindriques, souvent avec une bande d'argent ou blanche à une extrémité pour indiquer la cathode.Il existe également des types de diodes spécialisés, tels que les LED (diodes électroluminescentes), qui émettent de la lumière lorsque le courant les traverse et les diodes Zener.

Comment fonctionne une diode?

Une diode fonctionne en fonction du comportement d'un Jonction P-N, qui est formé en rejoignant deux types de matériaux semi-conducteurs - de type P (avec des trous comme porteurs majoritaires) et de type n (avec des électrons comme porteurs majoritaires).À la jonction de ces deux matériaux, une région d'épuisement se forme où les transporteurs de charge mobile sont épuisés.Cette région crée une barrière qui limite le flux de courant.

Le comportement de la diode change en fonction de la façon dont la tension est appliquée:

Biais vers l'avant - Quand le Anode (Type P) est connecté au terminal positif d'une source d'alimentation et du cathode (n-type) au terminal négatif, la région de déplétion devient plus étroite.Cela permet au courant de passer à travers la diode.

Biais inversé - Quand le anode est connecté au terminal négatif et le cathode au terminal positif, la région d'épuisement s'élargit.Cela bloque le flux de courant, ne permettant qu'un très petit courant de fuite.

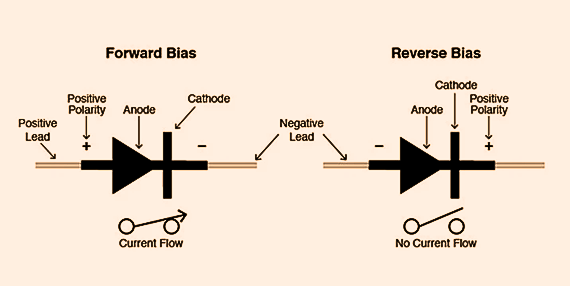

Figure 2. Diode dans les conditions de biais avant et de biais inverse

Le diagramme ci-dessus montre comment une diode mène le courant lorsqu'il est biaisé et bloque le courant lorsqu'il est inversé.

Ce comportement unidirectionnel rend les diodes efficaces pour contrôler la direction du courant dans les circuits, tels que la conversion de CA en CC.La plupart des diodes incluent également un marquage de polarité, généralement une bande côté cathode, pour assurer une installation correcte.

Symbole de diode

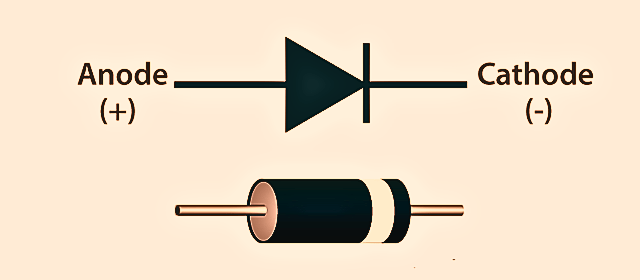

Figure 3. Symbole de diode

Dans les diagrammes de circuits, la diode est dessinée sous forme de triangle pointant vers une ligne verticale.Ce symbole identifie simplement l'orientation de la diode dans un circuit.Le côté triangle est l'anode (+), et le côté de la ligne est la cathode (-).

Types de diodes

Les diodes sont disponibles en différents types, chacun avec un rôle spécial dans les circuits électroniques.Vous trouverez ci-dessous les types les plus utilisés:

Figure 4. Types de diodes

• Diode de jonction PN (diode standard) - La diode de jonction PN permet d'écouler l'électricité dans une seule direction.Si vous le connectez dans le mauvais sens, cela arrête le courant.Il est souvent utilisé pour transformer AC (courant alternatif) en CC (courant direct) en alimentation.

• Diode Zener- Cette diode peut fonctionner dans le sens inverse lorsque la tension devient trop élevée.Il aide à protéger les autres pièces du circuit de trop de tension.Il est principalement utilisé pour maintenir les niveaux de tension stables.

• Diode émettrice de lumière (LED) - Cette diode dégage de la lumière lorsque l'électricité le traverse.Les LED sont utilisées dans les lampes de poche, les écrans, les signes et les lampes.Ils durent longtemps et n'utilisent pas beaucoup de puissance.

• Diode Schottky - La diode Schottky s'allume très rapidement et perd moins d'énergie que les autres types.Il est bon pour les circuits à grande vitesse comme les alimentations et les appareils radio.

• Photodiode - La photodiode fait un petit courant électrique lorsque la lumière le frappe.Il est utilisé dans des choses comme les télécommandes, les panneaux solaires et les capteurs de lumière.

• Diode varactor (varicap) - Cette diode modifie la quantité de charge électrique qu'il peut contenir lorsque vous modifiez la tension.Il est utilisé dans les radios et les téléviseurs pour aider à choisir différentes chaînes.

• Diode laser - Cette diode fait un faisceau de lumière fort et étroit.Il est utilisé dans les lecteurs CD / DVD, les pointeurs laser et les câbles à fibre optique pour Internet rapide.

• Diode du tunnel - Cette diode peut fonctionner très rapidement.Il permet au courant de s'écouler spécialement, même lorsque la tension baisse.Il est utilisé dans les circuits électroniques rapides.

• Diode d'épingle - La diode PIN a une couche supplémentaire à l'intérieur qui l'aide à bien fonctionner avec les signaux à haute fréquence.Il est utilisé dans les capteurs légers, les radios et les systèmes de communication.

• Diode TVS (diode de suppression de tension transitoire) - Cette diode protège les circuits de la haute tension soudaine, comme pendant une surtension de puissance.Il aide à arrêter les dommages aux pièces sensibles dans les appareils.

Tester les diodes avec un multimètre

Vous pouvez utiliser un multimètre numérique pour vérifier si une diode fonctionne.La plupart des multimètres ont un mode de test de diode, ce qui vous aide à voir si le courant peut passer correctement à la diode.

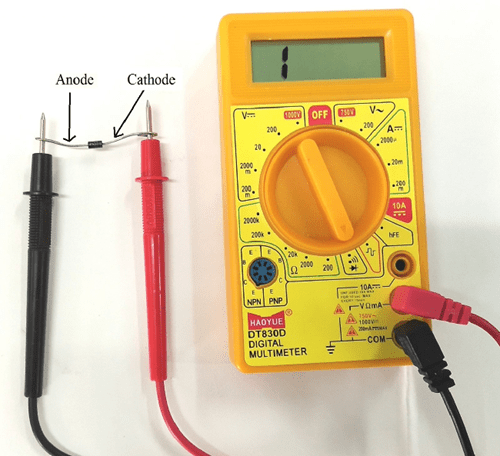

Figure 5. Test de diodes de biais inversé avec un multimètre numérique

Comment tester une diode:

• Éteignez l'alimentation vers le circuit et, si possible, retirez la diode.

• Définissez le multimètre sur le mode Diode (recherchez le symbole de diode).

• Connectez la sonde rouge à l'anode (+) et la sonde noire à la cathode (-).

Si la diode est bonne, l'écran affichera un nombre entre 0,5 V et 0,8 V (pour une diode de silicium).Cela signifie que le courant circule.Si vous inversez les sondes (rouge à la cathode, noir à l'anode), l'écran doit afficher "Ol" ou rien.Cela signifie que la diode bloque le courant dans le sens inverse, ce qui est normal.

Signes d'une mauvaise diode:

• Affiche 0V ou très bas dans les deux directions → La diode est court-circuitée (mauvaise).

• montre OL ou rien dans les deux directions → La diode est ouverte ou cassée.

Applications des diodes

Les diodes sont utilisées dans de nombreux appareils électroniques quotidiens.Voici quelques utilisations courantes:

Changer AC en CC - Les diodes aident à convertir AC (courant alternatif) en CC (courant direct), qui est requis pour la plupart des électroniques comme les chargeurs et les téléviseurs.

Protéger les circuits - les diodes empêchent le courant de circuler dans le mauvais sens, ce qui aide à protéger les pièces contre les dommages.

Garder la tension stable - les diodes Zener sont utilisées pour contrôler la tension et l'empêcher d'aller trop haut.

Éclairage (LED) - Les LED sont des diodes spéciales qui s'allument lorsque le courant les traverse.Ils sont utilisés dans les ampoules, les écrans et les signes.

Signaux de lecture dans les radios - Les diodes aident à éliminer le son ou les données des ondes radio.

Panneaux solaires et capteurs d'éclairage - Les photodiodes transforment la lumière en électricité ou aident à détecter la lumière dans des choses comme les lumières solaires et les capteurs.

Commutation rapide - Certaines diodes sont utilisées dans les circuits qui doivent s'allumer et s'éteindre très rapidement, comme dans les ordinateurs ou les alimentations.

Diode vs transistor

Les diodes permettent au courant de s'écouler dans une direction, tandis que les transistors le contrôlent ou l'amplifient.Les deux sont d'excellents composants dans les circuits électroniques mais servent des objectifs différents.Vous trouverez ci-dessous un tableau de comparaison entre les diodes et les transistors:

Fonctionnalité	Diode	Transistor
Terminaux	2 (anode et cathode)	3 (Émetteur, base, collectionneur - BJT) ou (source, porte, drain - MOSFET)
Rôle principal	Commandes Direction du courant	Commandes et amplifie le courant ou la tension
Type de Composant	Passif (n'a pas besoin de signal de contrôle externe)	Actif (Besoin des entrées de contrôle à la fonction)
Basique Construction	Une jonction PN	Deux PN Jonctions (BJT) ou porte isolée (MOSFET)
Polarité Sensibilité	Fonctionne uniquement dans une direction (biaisé vers l'avant)	Actuel Le flux dépend du signal d'entrée et du biais
Actuel Contrôle	Ne peut pas contrôler activement le flux de courant	Peut contrôler le grand courant avec un petit signal d'entrée
Signal Amplification	Non	Oui
Commutation Utiliser	Seulement Activé / désactivé par la polarisation	Peut changer et amplifier électroniquement (commutation rapide)
Réponse Temps	Très vite, Surtout pour les petites diodes de signal	Rapide, mais varie avec le type (les BJT sont plus lents que les MOSFET)
Pouvoir Manutention	Généralement bas (sauf diode d'alimentation)	Varie - Des versions de faible puissance à haute puissance existent
Utilisé dans	Redresseurs, régulateurs de tension, circuits de serrage / protection, détecteurs de signaux	Amplificateurs, oscillateurs, portes logiques, commutateurs d'alimentation
Spécial Types	Zener, Schottky, LED, Photodiode, téléviseurs, tunnel	Npn, pnp, MOSFET N-Channel, P-channel MOSFET, IGBT
Tension Baisse	Typiquement 0,6–0,7 V (silicium), 0,2–0,4 V (Schottky)	Varie: VBE ≈ 0,7 V (BJT), seuil VGS ≈ 2–4V (MOSFET)
Comportement thermique	Génère Chaleur avec une panne inversée	Génère Chaleur sous un courant élevé ou une mauvaise polarisation
Contrôle Saisir	Non Entrée de contrôle externe - juste le biais	Nécessite Signal de base / porte pour contrôler la sortie
Symbole Complexité	Simple (flèche avec un bar)	Légèrement plus complexe (flèche avec trois lignes)
Utilisé dans Circuits logiques?	Pas directement	Oui - clé Bouc-Zut of Digital Circuits
Lumière Émission	Quelques Les diodes comme les LED émettent de la lumière	Transistors N'émettez pas de lumière
Inverse Opération	Peut obtenir endommagé (sauf Zener)	Non conçu Pour fonctionner en mode inverse

Conclusion

Les diodes guident le courant, protéger les circuits et sont utilisés dans de nombreux appareils comme les chargeurs, les lumières et les capteurs.Savoir comment ils fonctionnent, les différents types et comment les tester vous aide à construire et à réparer plus facilement des projets électroniques.Comprendre comment ils diffèrent des transistors vous donnent également une meilleure idée de la façon dont les circuits sont assemblés.
