Un MOSFET du canal P est un type de transistor utilisé pour contrôler l'écoulement de l'électricité dans un circuit.Cela fait partie de la famille MOSFET (transistor à effet de champ de l'oxyde de métal-oxyde-semi-conducteur), qui est largement utilisée pour la commutation et l'amplification des signaux électroniques.Il contrôle le flux d'électricité.Un MOSFET du canal P s'active (permet de couler le courant) lorsque la tension à sa porte est inférieure à la tension à sa source.Il s'éteint (arrête l'écoulement) lorsque la tension de grille est égale ou supérieure à la tension source.

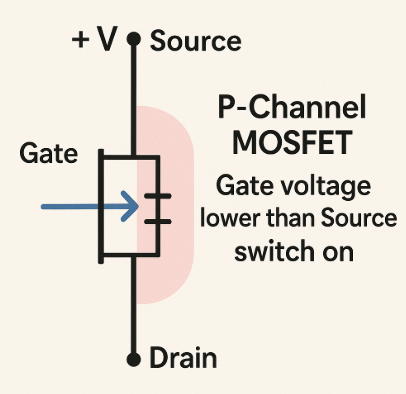

Figure 1: Diagramme de travail MOSFET à canal P
Un MOSFET du canal P est un interrupteur intelligent qui contrôle comment l'électricité circule dans un circuit.Il a trois parties: la porte, la source et le drain.Lorsque la porte est à la même tension ou plus élevée que la source, le commutateur reste éteint et l'électricité ne peut pas passer.Mais lorsque la tension de la porte baisse et devient inférieure à la source (plus négative), l'interrupteur s'allume et l'électricité passe de la source au drain.C'est comme une porte qui ne s'ouvre que lorsque vous la tirez doucement dans la bonne direction.Les MOSFET du canal P sont souvent utilisés pour contrôler la puissance du côté supérieur d'un circuit, comme allumer ou désactiver un appareil.

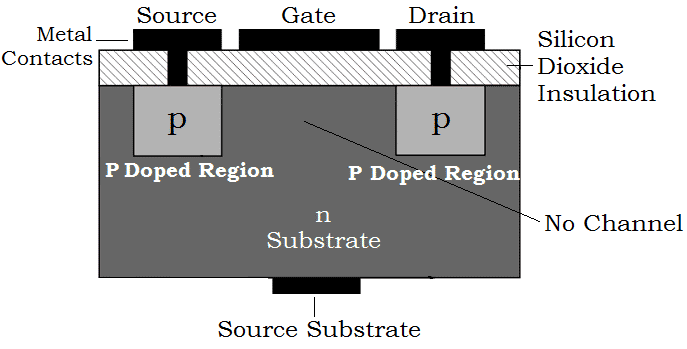

Figure 2: Mode d'amélioration P-channel MOSFET
Ce type est normalement désactivé lorsqu'aucune tension n'est appliquée à la porte.Il s'allume uniquement lorsque la tension de grille est plus négative que la source.Il est souvent utilisé dans la commutation d'applications où vous voulez que le circuit soit éteint par défaut.

Figure 3: Mode d'épuisement MOSFET du canal p
Ce type est normalement allumé même sans aucune tension de porte.Pour l'éteindre, vous devez appliquer une tension positive à la porte.Il est utile lorsque le courant doit couler, sauf si vous décidez de l'arrêter.

Figure 4: MOSFET du canal P de montage en surface
Ceux-ci sont petits et compacts, conçus pour le montage de surface directement sur les PCB.Commun dans les téléphones, ordinateurs portables et autres appareils électroniques économiques.

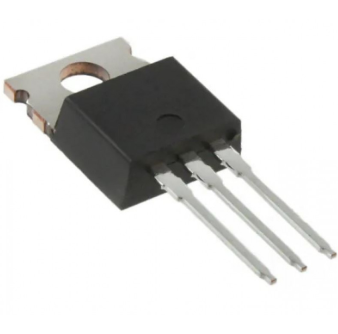

Figure 5: MOSFET à canal P à travers
Ceux-ci ont des jambes plus longues et passent par des trous au tableau.Ils sont plus faciles à gérer, en particulier dans les projets de bricolage et de prototypage.

Figure 6: MOSFET POWER P-CANNEL
Construit pour gérer les hautes tensions et les courants.Ils sont utilisés dans les pilotes de moteur, les convertisseurs d'alimentation et la commutation élevée pour les charges lourdes.

Figure 7: Structure du MOSFET du canal P
Cette image montre comment un MOSFET du canal P est construit à l'intérieur d'une puce.La partie verte du milieu est appelée silicium de type P, c'est comme la base ou le corps de l'interrupteur.Des deux côtés, vous voyez deux blocs bleus étiquetés N +, qui sont la source et le drain - ils aident l'électricité à entrer et à sortir.
Au milieu, il y a un espace entre la source et le drain.Cet espace est appelé le canal, et il est contrôlé par quelque chose appelé la porte (la barre noire sur le dessus).La porte ne touche pas directement le silicium, elle est séparée par une couche de verre super mince appelée oxyde de porte, qui agit comme une isolation.
Lorsque vous mettez une tension négative sur la porte, il fait un chemin pour que l'électricité s'écoule de la source vers le drain.L'oxyde de champ sur les côtés aide à garder tout séparé et organisé, un peu comme des clôtures de chaque côté.La partie inférieure étiquetée en vrac ou substrat est l'endroit où la structure entière se trouve.
Les MOSFET du canal P sont idéaux pour changer le côté positif (côté haut) d'une alimentation, ce qui est souvent plus facile dans certaines conceptions de circuits.
Ils s'allument lorsque la porte est tirée plus bas que la source, donc dans de nombreux cas, vous n'avez pas besoin de circuits de pilote de porte supplémentaires pour la commutation.
Ils fonctionnent bien dans des applications à courant faible à moyen, telles que la propagation de petites charges ou capteurs.
Utilisées aux côtés des MOSFET à canaux N, ils facilitent plus facilement les circuits de pont H pour la commande du moteur et la commutation électrique.
Les MOSFET du canal P peuvent être utilisés pour protéger les circuits des connexions de tension inverse, en particulier dans les dispositifs alimentés par batterie.
En raison de leur position de commutation (sur le côté haut), ils peuvent parfois aider à réduire les interférences électromagnétiques.
Ils sont souvent utilisés pour contrôler le flux d'alimentation dans les appareils alimentés par batterie, comme les ordinateurs portables et les téléphones portables.
Les MOSFET du canal P sont utilisés pour changer le côté positif de l'alimentation dans les circuits DC, ce qui les rend idéales pour un contrôle élevé.
Ils protègent les appareils électroniques en bloquant le courant si la batterie ou l'alimentation est connectée dans le mauvais sens.
Dans les circuits du conducteur du moteur H-pont, les MOSFET du canal P sont utilisés avec ceux de Nans N pour contrôler la direction du moteur.
Ils aident à activer et à faire tourner les LED ou les bandes lumineuses du côté haut, en particulier dans les systèmes automobiles et d'éclairage.
Utilisé comme interrupteurs de déconnexion pour couper complètement la charge de l'alimentation lorsque le système est éteint ou en mode veille.
Vous pouvez vérifier si un MOSFET du canal P fonctionne à l'aide d'un multimètre numérique (DMM).Cet outil aide à mesurer des choses comme la tension, la résistance et le comportement des diodes.Dans ce test, nous utiliserons le mode Diode pour voir comment le MOSFET répond à différentes conditions.

Figure 8: Multimètre numérique
• Étape 1: définissez votre multimètre
Commencez par tourner le multimètre en mode Diode.Ce mode est généralement montré par un triangle avec une ligne à côté.Il vous permet de vérifier si les parties internes du MOSFET fonctionnent comme une diode, qui est utile pour les tests de base.
• Étape 2: Identifier les broches
Ensuite, découvrez quelle broche est la source, la porte et le drain.Vous pouvez généralement trouver ces informations sur la fiche technique du composant ou en recherchant le numéro de pièce en ligne.Sachant quelle broche est importante afin que vous puissiez placer correctement vos sondes.
• Étape 3: déchargez la porte
Avant les tests, il est important de retirer toute charge électrique restante sur la porte.Pour ce faire, touchez les trois épingles avec un objet métallique ou utilisez votre doigt (seulement si cela est sûr pour le faire).Cela réinitialise le MOSFET à son état normal.
• Étape 4: Testez la diode corporelle
Maintenant, placez la sonde noire sur la broche source et la sonde rouge sur la broche de vidange.Vous devriez voir une lecture entre 0,4 V et 0,7 V - cela signifie que la diode interne fonctionne.Si vous inversez les sondes et que l'affichage affiche "OL" (boucle ouverte), c'est normal et confirme que la diode bloque le courant dans l'autre sens.
• Étape 5: Vérifiez le contrôle des portes
Pour tester si la porte contrôle le courant, gardez la sonde noire sur la source et touchez la broche de porte avec la sonde rouge pendant une seconde pour appliquer la tension.Maintenant, remettez la sonde rouge sur le drain et vérifiez la lecture.Si le multimètre affiche "OL", cela signifie que le MOSFET s'est activé et bloque maintenant le courant, comme prévu.
Cela se produit lorsque la porte est exposée à trop de tension, ce qui endommage la couche isolante mince (oxyde) sous la porte.Une fois que cette couche s'est décomposée, le MOSFET ne peut plus contrôler le courant correctement et il peut rester en permanence sur ou désactiver.
Si le MOSFET gère plus de courant ou de puissance que prévu, il peut devenir trop chaud.Sans dissipateurs de chaleur ou refroidissement appropriés, cette chaleur endommage les pièces internes, conduisant à une défaillance.Les signes de cela comprennent des marques ou des fissures brûlées dans le boîtier.
Un pic soudain de tension ou de courant, comme à partir d'une surtension, peut souligner les composants internes du MOSFET.Cela peut provoquer des courts-circuits entre la source, le drain ou la porte, ce qui fait que l'appareil arrête de fonctionner.
Si la tension à travers le MOSFET va au-delà de sa limite maximale, elle peut provoquer un effet d'avalanche à l'intérieur du semi-conducteur.Cela détruit la structure interne, et le MOSFET peut court-circuiter ou devenir complètement ouvert.
Un courant petit mais croissant peut commencer à fuir entre la porte et la source au fil du temps.Cela se produit généralement en raison du vieillissement ou des dommages mineurs, et cela empêche le MOSFET de se désactiver ou de s'éteindre complètement.
Le stress physique, comme plier trop les fils ou abandonner l'appareil, peut casser ou casser le MOSFET.Même de minuscules fissures peuvent entraîner une défaillance sous chaleur ou haute tension.
Les MOSFET du canal P sont utiles pour économiser la puissance et protéger les circuits.Ils sont parfaits pour les appareils de batterie, les moteurs et les lumières.Si vous faites, vendez ou achetez des pièces électroniques, c'est le bon moment pour commander des MOSFET à canal P en vrac.Contactez-nous dès aujourd'hui pour commencer.
