Applications pratiques du transistor 2SC2328
2024-07-22 5478

Dans le vaste domaine de l'électronique, le transistor est une technologie de base pour le développement et le fonctionnement de nombreux appareils qui définissent la vie moderne.Cet article creuse dans les détails du transistor 2SC2328 - un NPN BJT largement utilisé dans des applications allant de l'amplification audio au traitement du signal dans les systèmes automobiles et de télécommunications - démontre le rôle dangereux et l'utilisation adaptative des transistors dans l'électronique contemporaine.

Catalogue

Types de transistors

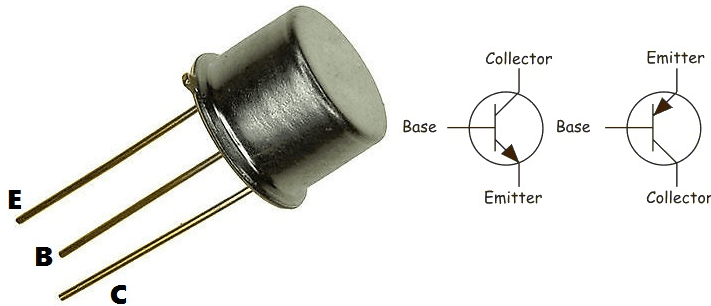

Figure 1: Transistor de la jonction bipolaire (BJT)

Transistor de jonction bipolaire (BJT) - Un BJT se compose de trois couches de matériel semi-conducteur, disposées soit en PNP ou en NPN.Il amplifie le courant en utilisant un petit courant à la borne de base pour contrôler un courant plus grand entre le collecteur et les terminaux d'émetteur.Cela rend les BJT efficaces pour les tâches de commutation et d'amplification.

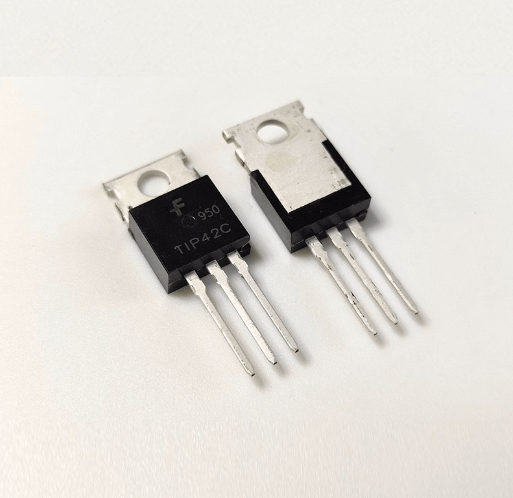

Figure 2: Transistor à effet champ (FET)

Transistor à effet de champ (FET) - Un FET contrôle la conductivité d'un canal dans un matériau semi-conducteur à l'aide d'un champ électrique.Il existe deux types de FET: la jonction FET (JFET): utilise une jonction biaisée inversée pour réguler le flux de porteurs de charge à travers le canal.FET du métal-oxyde-sémiconducteur (MOSFET): contrôle l'écoulement du courant en appliquant une tension à une porte métallique, qui est isolée du matériau semi-conducteur par une couche d'oxyde mince.

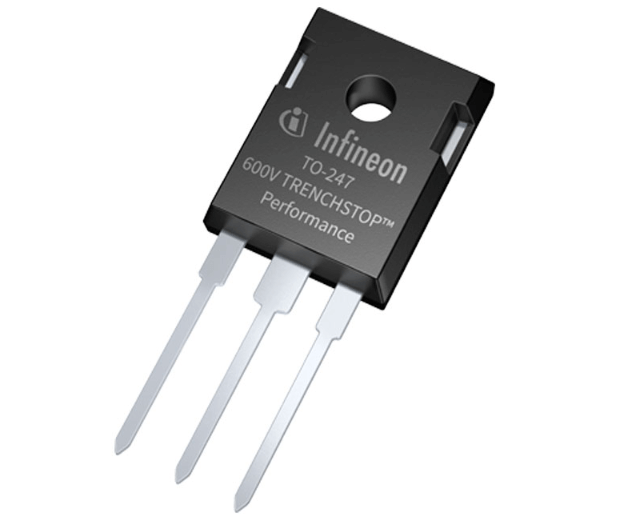

Figure 3: Transistor bipolaire de porte isolée (IGBT)

Transistor bipolaire de porte isolée (IGBT) - L'IGBT combine les caractéristiques des BJT et des MOSFET.Il utilise une porte isolée pour gérer la région élevée en courant de courant, permettant une commutation efficace et rapide à des tensions et des courants élevées.Cela rend les IGBT idéaux pour les applications nécessitant une puissance et une vitesse élevées.

Qu'est-ce qu'un transistor 2SC2328?

Le 2SC2328 est un transistor de jonction bipolaire NPN (BJT) couramment utilisé dans les amplificateurs de fréquence audio et les circuits de commutation.Sa capacité à gérer des niveaux de tension et de courant modérés le rend adapté à diverses applications faibles à moyennes.

Tension collector-émetteur (VCEO): Il s'agit de la tension maximale qui peut être appliquée en toute sécurité à travers la jonction collector-émetteur lorsque la jonction de l'émetteur de base est ouverte.

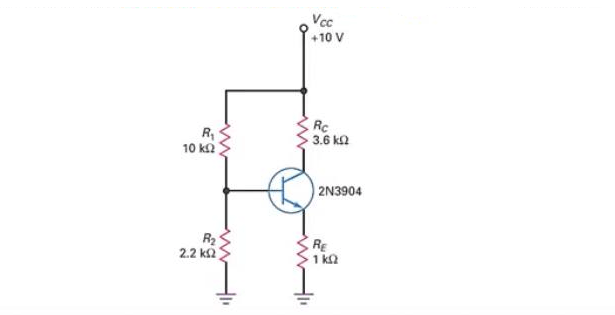

Figure 4: Tension collector-émetteur (VCEO)

Courant du collecteur (IC): Il s'agit du courant maximum que le collecteur peut gérer.

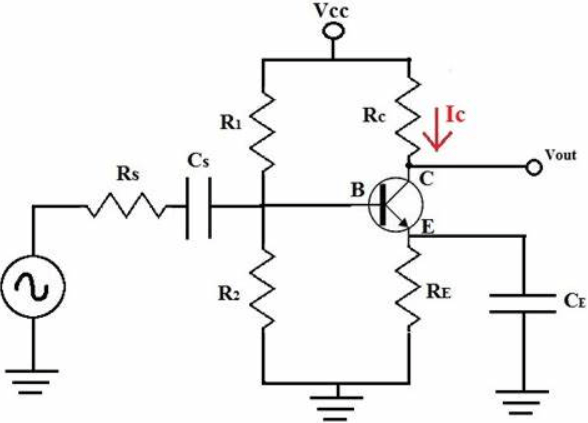

Figure 5: Courant du collecteur (IC)

Dissipation de puissance (PC): Cela indique la puissance maximale que le transistor peut se dissiper sans dépasser sa limite de température opérationnelle.

Gagner le produit de bande passante (FT): Cela mesure la fréquence à laquelle le gain du transistor tombe à l'unité.

Un transistor NPN utilise à la fois des électrons et des trous comme porteurs de charge.Il se compose d'une couche de semi-conducteur de type P (la base) entre deux couches de semi-conducteur de type N (le collecteur et l'émetteur).

Lorsqu'une tension positive est appliquée à la base par rapport à l'émetteur, les électrons s'écoulent de l'émetteur au collecteur, qui est connecté à une tension positive plus élevée.Cette configuration permet à un courant plus grand de circuler dans le collecteur que la base, grâce à la capacité du transistor à amplifier le courant.

Le transistor NPN fonctionne efficacement avec les électrons comme porteurs principaux, qui se déplacent de l'émetteur au collecteur.Cette conception rend les transistors NPN largement utilisés dans les circuits électroniques car les électrons se déplacent plus rapidement que les trous, permettant un fonctionnement plus rapide et de meilleures performances dans diverses applications électroniques.

Applications de transistor 2SC2328

Le transistor 2SC2328 trouve une grande utilité dans l'électronique grand public, tels que les appareils audio utilisés dans les amplificateurs de fréquence audio, comme les étapes pré-amplificateurs des systèmes audio à haute fidélité et les circuits de traitement vidéo télévisé pour amplifier les signaux.Dans l'industrie automobile, il est utilisé dans les unités de contrôle électronique (ECU) pour amplifier les signaux de capteur et les amplificateurs audio en voiture pour augmenter la force du signal audio avant d'atteindre les haut-parleurs.Dans les télécommunications, il amplifie les signaux faibles reçus par les antennes.Dans l'électronique industrielle et électrique, le 2SC2328 est utilisé dans les circuits de commande du moteur pour régler les vitesses du moteur et changer de régulateur pour une gestion et une distribution efficaces de l'alimentation.Dans l'équipement médical, il est focal dans les instruments de diagnostic tels que les machines ECG, où le maintien d'une intégrité du signal est nécessaire.Dans l'informatique et la mise en réseau, le 2SC2328 est utilisé dans les unités d'alimentation des ordinateurs et des équipements de mise en réseau pour réguler la tension et le courant.

Spécifications techniques du transistor 2SC2328

	spécification	Description
Taper	NPN	Taper de transistor
Collectionneur-émetteur Tension (vceo)	Autour 120 V	Maximum tension entre collectionneur et émetteur avec la base ouverte
Collectionneur Courant (IC)	Maximum environ 50 mA	Maximum courant qui peut traverser le collecteur
Émetteur Tension (VEBO)	Maximum environ 5V	Maximum tension entre l'émetteur et la base
Collectionneur Dissipation (PC)	Autour 0,4 W	Maximum dissipation de puissance par le collecteur
Dc Gain actuel (HFE)	Varie, Souvent 100-320	Le facteur de gain pour DC
Transition Fréquence (ft)	Au-dessus de 100 MHz	Le fréquence à laquelle le gain chute à 1

Pourquoi choisir le transistor 2SC2328？

Le 2SC2328 est conçu pour une commutation rapide du signal, ce qui le rend idéal pour les circuits nécessitant des transitions rapides, telles que l'informatique numérique et les circuits d'impulsion.Ce transistor peut gérer des tensions relativement élevées, ce qui le rend adapté aux tâches d'amplification de tension dans les amplificateurs audio et l'équipement de traitement du signal.Avec un gain de courant décent (valeur bêta), le 2SC2328 amplifie efficacement les signaux faibles, qui est requis pour des applications telles que les pré-amplificateurs audio et les émetteurs-récepteurs radio.En tant que transistor à usage général, il peut être utilisé dans divers circuits électroniques, des simples projets de bricolage à des applications industrielles complexes.Sa faible tension de saturation réduit la perte de puissance lorsque le transistor est à l'état "ON", augmentant l'efficacité des applications de commutation.Disponible dans un petit paquet, le 2SC2328 convient aux dispositifs électroniques compacts et aux applications limitées dans l'espace.Connu pour sa fiabilité et sa durabilité, le 2SC2328 assure la longévité et les performances des appareils électroniques.

Alternatives au transistor 2SC2328

2N3904 - Le 2N3904 est un transistor NPN à usage général qui gère les tensions et les courants légèrement inférieurs que le 2SC2328.Il est populaire en raison de sa disponibilité et de son faible coût, ce qui le rend adapté à diverses applications.

BC547 - Le BC547 est un autre transistor NPN qui gère des tensions similaires mais des courants légèrement inférieurs par rapport au 2SC2328.Il est couramment utilisé pour les tâches d'amplification et de commutation de petit signal.

2N2222 - Ce transistor a des cotes de tension similaires au 2SC2328 mais peut gérer des courants et une dissipation de puissance plus élevés.Cela le rend adapté à des applications plus exigeantes.

BC337 - Le BC337 est comparable au 2SC2328 en termes de tension et de notes de courant et peut servir de remplacement direct dans la plupart des circuits.Il est largement utilisé pour l'amplification et la commutation à usage général.

SS9014 - Le SS9014 est un transistor NPN à usage général avec des caractéristiques similaires au 2SC2328, ce qui le rend adapté aux applications de faible puissance.

Utilisation sûre et efficace du transistor 2SC2328

Tout d'abord, référez-vous toujours à la fiche technique pour les notes maximales de tension, de courant et de puissance.Le dépassement de ces cotes peut endommager le transistor et potentiellement provoquer une défaillance du circuit.

Deuxièmement, assurez-vous un couloir de chaleur acceptable pour le transistor.La surchauffe peut réduire sa durée de vie ou provoquer une défaillance immédiate.Utilisez le composé thermique si nécessaire pour améliorer le transfert de chaleur vers le dissipateur de chaleur.

Ensuite, le biais approprié permet d'atteindre des performances idéales et empêche les conditions de fuite thermique.Définissez les tensions de base-émitteur et de base en fonction des spécifications.

Placer également les résistances dans le circuit pour limiter le courant de base.Cela protège le transistor d'un courant excessif, ce qui peut causer des dommages.

Ensuite, assurez-vous que le transistor est monté en toute sécurité.Les connexions lâches peuvent entraîner un fonctionnement instable ou des dommages causés par le stress physique.

Si le boîtier du transistor est connecté en interne à tous les fils, assurez-vous qu'il est correctement isolé du dissipateur thermique ou de toute surface conductrice pour empêcher les courts-circuits.

Il est à noter que l'utilisation de composants complémentaires de haute qualité pour éviter les problèmes des défaillances des composants, tels que les condensateurs qui fuient ou les résistances dérivantes.

Enfin, inspectez régulièrement le transistor et ses composants environnants pour des signes de stress, de surchauffe ou de vieillissement.Remplacez les composants requis pour maintenir l'intégrité et les performances du circuit.

Conclusion

Les transistors, démontrés par l'analyse détaillée du modèle 2SC2328, sont majeures dans le domaine de l'électronique moderne et du calcul numérique, organisant le flux de puissance et les données qui entraîne le monde axé sur la technologie d'aujourd'hui.L'exploration technique révèle comment les transistors, grâce à leur capacité à amplifier et à changer, deviennent intacts à tout, de l'électronique grand public aux systèmes industriels.L'article décharge non seulement le cœur opérationnel et divers types de transistors, mais illustre également leurs implémentations pratiques dans divers secteurs, soulignant leur polyvalence et leur robustesse.Alors que nous considérons l'avenir de la technologie des transistors, les progrès et les adaptations en cours continueront sans aucun doute de façonner et de redéfinir le paysage électronique.

Questions fréquemment posées [FAQ]

1. Comment déterminez-vous si un transistor est NPN ou PNP?

Pour déterminer si un transistor est NPN ou PNP, utilisez un ensemble multimètre sur le mode de test des diodes.Placer la sonde rouge sur la broche moyenne (base) et la sonde noire sur l'une des broches externes (émetteur ou collecteur).Pour un transistor NPN, le multimètre montrera une lecture (généralement 0,6 à 0,7 V) lorsque la sonde rouge est sur la base et que la sonde noire est sur l'émetteur.Les connexions de sonde inverse ne doivent montrer aucune lecture.Pour un transistor PNP, les conditions n'inversent aucune lecture avec le rouge sur la base et le noir sur l'émetteur, mais une lecture lorsqu'il est inversé.

2. Comment savoir quel transistor utiliser?

Lors de la sélection d'un transistor, considérez les exigences de courant et de tension de votre circuit, ainsi que la vitesse de commutation, la dissipation d'alimentation et la taille physique.Commencez par vérifier le courant et la tension maximum que le transistor doit gérer.Assurez-vous que les cotes maximales du transistor dépassent ces valeurs.Si une commutation à grande vitesse est requise, recherchez des transistors à haute fréquence et à faible capacité.

3. Puis-je utiliser un NPN au lieu d'un transistor PNP?

Vous pouvez utiliser un NPN au lieu d'un transistor PNP, mais cela nécessite des modifications de circuit.Les transistors NPN et PNP fonctionnent avec différents biais;Un transistor NPN nécessite une tension positive de l'émetteur de base, tandis qu'un PNP a besoin d'une tension de base-émission négative.Vous devez ajuster le circuit, en particulier la direction du flux de courant et des tensions de biais, pour s'adapter à ces différences.

4. Comment testez-vous ou déterminez-vous un bon transistor?

Pour tester un transistor, utilisez un multimètre en mode de test de diode et testez chaque jonction (émetteur de base et collecteur de base) séparément.Pour un NPN fonctionnel, attendez-vous à une chute de tension directe (environ 0,6 V) lorsque le fil positif est sur la base et le négatif sur l'émetteur ou le collecteur.Les connexions inversées ne doivent pas donner de lecture.Les lectures PNP seront le contraire.

5. Comment identifiez-vous un transistor ouvert, court-circuité et de fuite?

Pas de continuité dans une ou plusieurs jonctions lorsqu'elle est testée avec un multimètre;

Montre des lectures de continuité ou de résistance très faible entre deux broches (base, collecteur, émetteur) dans les deux directions;

Montre des lectures inattendues, généralement petites, de tension ou de résistance dans l'état biaisé inverse de toute jonction, indiquant qu'il ne bloque pas complètement l'écoulement comme il se doit.
