Types de capteurs optiques, fonctionnement de fonctionnement, guide d'application
2025-08-18 16983

Les capteurs optiques sont utiles pour détecter et mesurer la lumière pour une large gamme d'applications.Ce guide explore leurs principes de travail, leurs types communs, leurs méthodes de mesure de la distance et leurs sources lumineuses telles que les LED et les lasers.Vous découvrirez également les fonctionnalités clés, les avantages et les inconvénients et les conseils pratiques pour sélectionner le bon capteur, avec un exemple de diagramme de circuit pour illustrer une utilisation réelle.

Catalogue

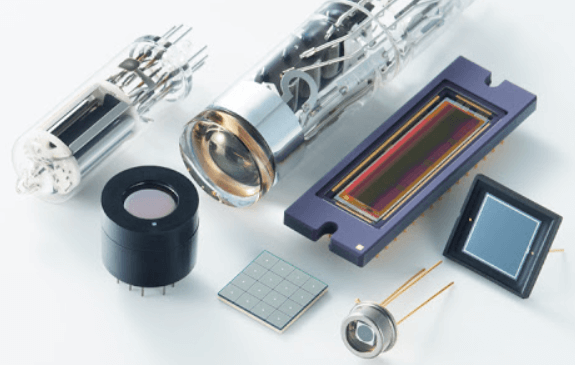

Figure 1. Capteurs optiques

Qu'est-ce que le capteur optique?

Un capteur optique est un appareil qui détecte la lumière et le convertit en un signal électrique pour la mesure ou le traitement.Il fonctionne en émettant de la lumière à partir d'une source, comme une LED ou un laser, et en analysant comment il interagit avec une cible - si réfléchie, absorbée, transmise ou dispersée.Un photodétecteur, comme une photodiode ou un phototransistor, capture ces ions V ariat et les convertit en signaux qui peuvent être analysés.

En détectant les changements d'intensité lumineuse, de longueur d'onde, de phase ou de polarisation, les capteurs optiques peuvent déterminer la distance, la position ou d'autres propriétés d'une cible.Selon l'application, ils peuvent utiliser différentes configurations, telles que les configurations à la poutre ou réflexives, pour obtenir une détection et une surveillance sans contact précises.

Schéma de circuit de capteur optique

Le circuit ci-dessous est un exemple de capteur optique appliqué dans un alarme de fumée.Il utilise le capteur optique transmissif TCST2103 et un comparateur LM393 pour détecter la fumée et déclencher une alarme.

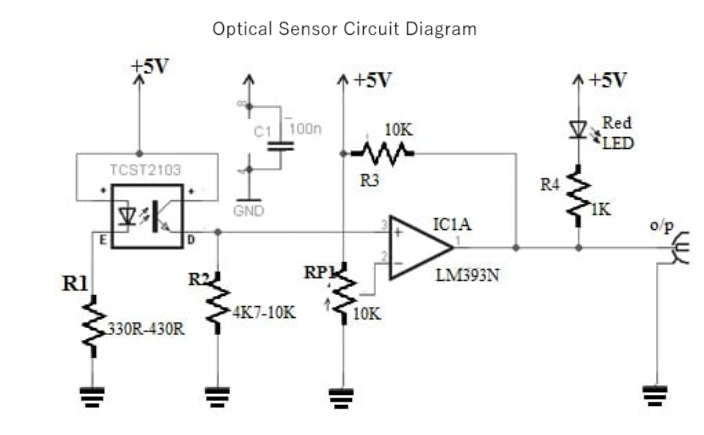

Figure 2. Diagramme de circuit du capteur optique

Le TCST2103 contient une LED infrarouge et un phototransistor positionné face à face.Dans l'air propre, le faisceau IR atteint le phototransistor, produisant une tension régulière.Lorsque la fumée entre, les particules bloquent ou diffusent le faisceau, réduisant la sortie de phototransistor.Le LM393 compare ce signal à une tension de référence définie par un Timpot.Si le signal tombe en dessous du seuil, le comparateur passe sur la sortie, allumant la LED rouge et activant l'alarme.

Les composants clés contrôlent le courant, stabilisent les signaux et assurent une détection fiable: R1 limite le courant à la LED IR, R2 définit la charge de phototransistor, R3 agit comme une résistance de traction pour la sortie du comparateur et R4 limite le courant LED.Un condensateur de 100 NF filtre le bruit, tandis que le Trimpot ajuste la sensibilité pour le niveau de détection de fumée souhaité.

En fonctionnement normal, le faisceau IR reste ininterrompu, en gardant l'alarme.Lorsque la fumée interrompt le faisceau, le comparateur se déclenche instantanément, activant l'indicateur LED et l'alarme externe.

Types de capteurs optiques

Les capteurs optiques peuvent être regroupés en catégories en fonction de leur principe de fonctionnement et de leur application.

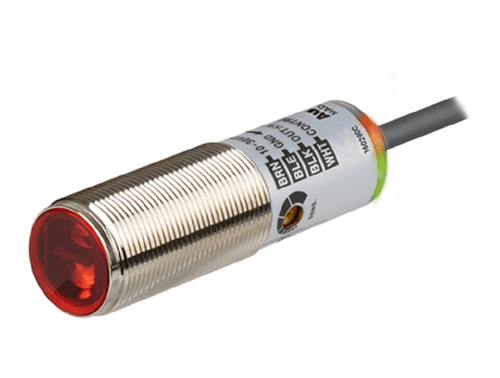

Figure 3. Capteurs photoélectriques

Capteurs photoélectriques

Les capteurs photoélectriques détectent les modifications de l'intensité de la lumière et incluent trois configurations principales:

• Capteurs à faisceau: L'émetteur et le récepteur sont placés en face les uns des autres.Un objet est détecté lorsqu'il interrompt le faisceau lumineux.Cette conception offre la gamme de détection la plus longue et la forte immunité à l'interférence environnementale.

• Capteurs rétroréflectifs: L'émetteur et le récepteur partagent le même logement, avec un réflecteur opposé.Un objet est détecté lorsqu'il bloque le faisceau réfléchi.Facile à installer mais peut nécessiter des filtres pour des cibles brillantes ou réfléchissantes.

• Capteurs réfléchissants diffus: L'émetteur et le récepteur sont dans le même logement, détectant la lumière qui rebondit directement sur la cible.Rapide à installer, adapté aux gammes courtes à moyennes, mais les performances dépend de la couleur et de la texture de la cible.

Capteurs optiques spécialisés

Ces capteurs sont conçus à des fins ou des environnements spécifiques.

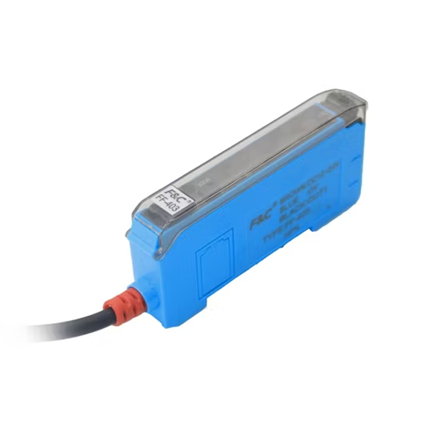

Figure 4. Capteurs à fibre optique

• Capteurs à fibre optique: Utilisez des fibres flexibles pour transmettre et recevoir la lumière, permettant une détection dans des environnements serrés, chauds ou difficiles.La pointe de détection peut être positionnée à distance de l'électronique.

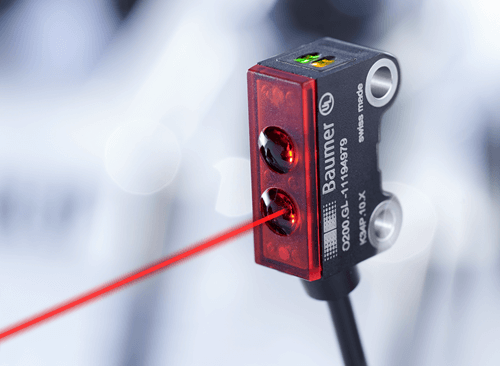

Figure 5. Capteurs laser

• Capteurs laser: Utilisez un faisceau laser ciblé pour la détection de haute précision et la mesure de la distance.Idéal pour les applications nécessitant une précision ponctuelle, telle que la vérification de la position, la détection des bords et l'inspection de la qualité.

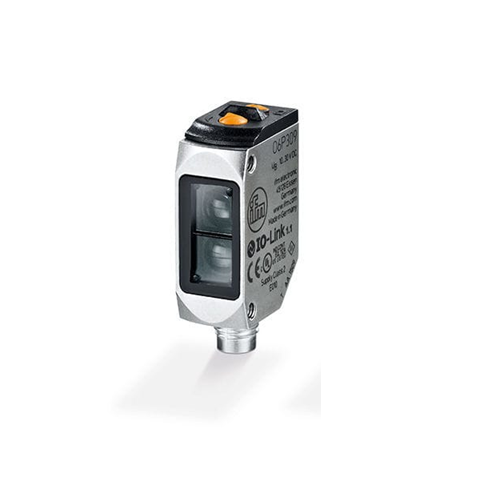

Figure 6. Capteurs optiques de proximité

• Capteurs optiques de proximité: Détecter les objets à proximité en mesurant la lumière réfléchie ou interrompue.Common dans la robotique, l'automatisation et les appareils mobiles pour une détection rapide et sans contact.

• Encodeurs optiques: Utilisez un disque à motifs avec une source lumineuse et un capteur pour mesurer la rotation, la position, la vitesse ou la direction.Largement utilisé dans les machines CNC, la robotique et les disques industriels pour le contrôle du mouvement.

Méthodes de mesure de distance des capteurs optiques

Les deux principales méthodes de mesure des capteurs optiques sont à travers le faisceau et réfléchissantes, avec des capteurs réfléchissants divisés en quatre types communs.

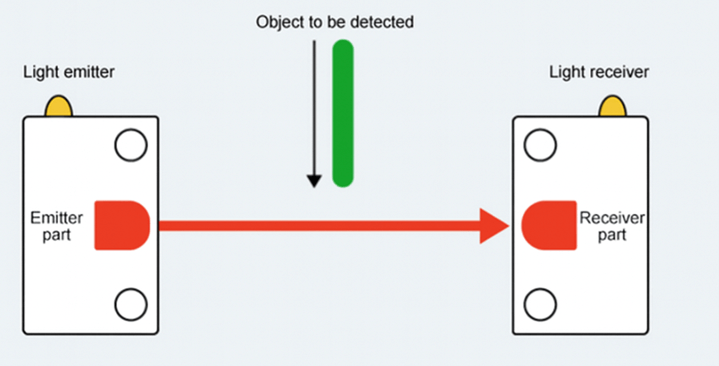

Figure 7. Méthode par faisceau

Type à faisceau

Dans un système à faisceau, l'émetteur et le récepteur se font face.Un objet est détecté lorsqu'il interrompt le faisceau lumineux entre eux.Cette méthode offre une haute précision, une longue détection varie de quelques centimètres à plusieurs mètres et des performances fiables même avec des matériaux transparents.Il nécessite un alignement précis et fonctionne le long d'une ligne droite.

Cette méthode est couramment appliquée pour détecter les produits sur les chaînes de montage, assurer la sécurité des portes des ascenseurs et activer les portes automatiques.

Type réfléchissant

Les capteurs optiques réfléchissants ont à la fois l'émetteur et le récepteur du même côté.Ils détectent des objets en analysant la lumière réfléchie à partir de la cible ou d'un réflecteur.L'installation est plus facile car un seul côté nécessite un montage.Selon la conception, ils peuvent fournir une détection courte à longue portée, avec une tolérance variable aux propriétés de surface.

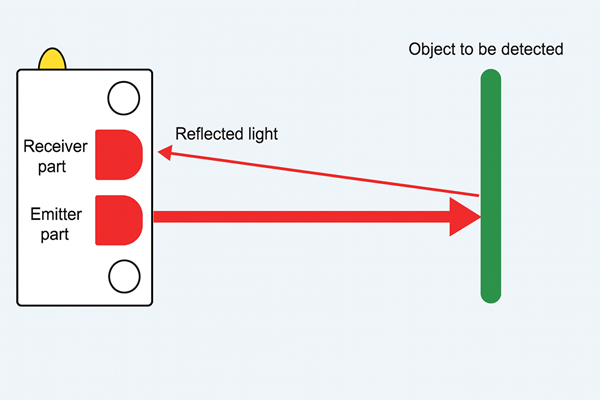

Figure 8. Méthode diffuse-réfléchissante

a) diffusant

Cette méthode détecte la lumière réfléchie directement à partir de la surface de la cible.Il est compact, facile à installer et compatible avec de nombreuses formes et matériaux.La plage de détection est courte et les performances peuvent varier avec la couleur ou la texture de la cible.

Cette méthode est souvent utilisée pour identifier les pièces sur les lignes de production, détecter les produits sur les lignes d'emballage et effectuer des tâches de positionnement simples.

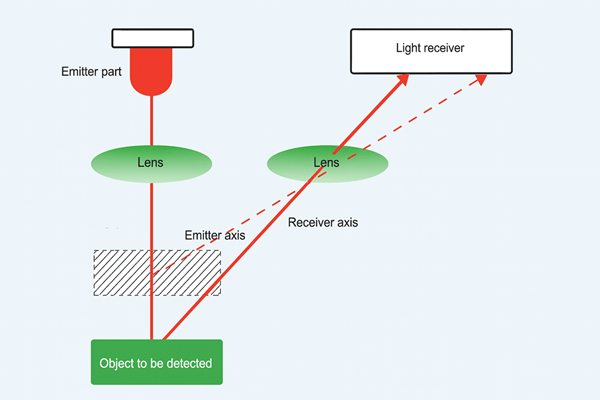

Figure 9. Méthode de mise en place

b) Définition de la distance (triangulation)

Ces capteurs utilisent la triangulation pour calculer la distance exacte à une cible.L'émetteur envoie de la lumière à un angle fixe et le récepteur mesure où la réflexion atterrit pour calculer la distance avec précision.Cette méthode est stable par rapport aux ions V ariat en couleur ou en forme dans la plage de set.

Il est généralement utilisé pour le positionnement de précision, la détection de présence limitée de portée et les mesures de contrôle de la qualité.

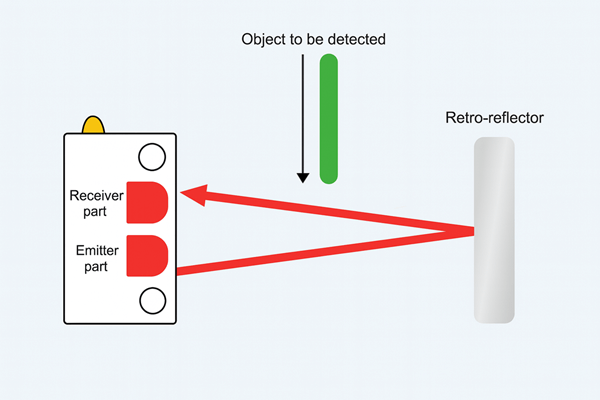

Figure 10. Méthode rétro-réfléchissante

c) rétro-réfléchissant

Un réflecteur est placé en face du capteur.Le capteur détecte un objet lorsqu'il bloque la lumière réfléchie.Cette méthode prend en charge de longues plages de détection et des performances stables pour les petits ou distants.Des soins sont nécessaires pour éviter les interférences des surfaces brillantes qui imitent le réflecteur.

Ce type convient pour le positionnement des grandes machines, le suivi des palettes ou des cargaisons et la détection des traversées de chemin de fer.

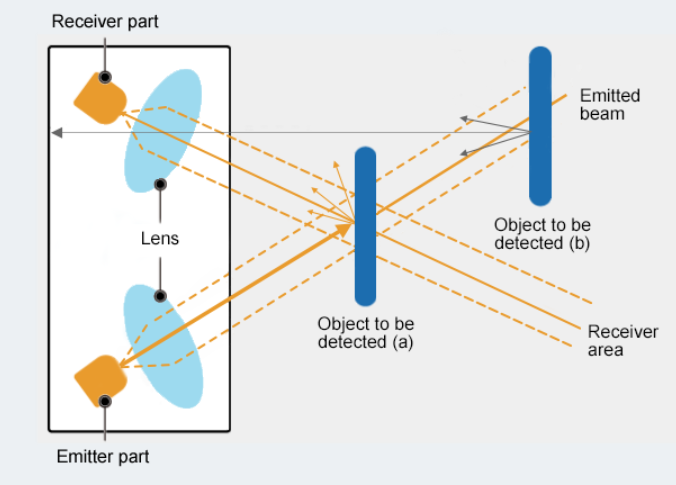

Figure 11. Méthode réfléchie limitée

d) réfléchissant limité

Les émetteurs et les récepteurs sont inclinés de sorte que leurs axes optiques se croisent à un point spécifique.Seules les réflexions de cette détection de déclenchement de zone étroite, réduisant l'interférence des objets d'arrière-plan.Cette approche est couramment utilisée pour détecter les éléments sur les ceintures de convoyeur, effectuer une détection d'objets sélectifs dans des environnements encombrés et supprimer les interférences de fond.

Choisir la bonne méthode

La méthode par faisceau fonctionne mieux pour la détection à longue portée et de haute précision, y compris des objets transparents.La méthode diffuse-réfléchissante convient plus aux tâches à courte portée qui nécessitent une installation facile.La méthode de réglage de la distance est idéale pour une mesure précise dans une plage définie.La méthode rétro-réfléchissante est efficace pour la détection à longue distance lorsqu'un réflecteur peut être installé.La méthode réfléchie limitée est parfaite pour la suppression de fond dans des environnements complexes.

Différentes sources lumineuses pour les capteurs optiques

Alors que les premières études reposaient sur la lumière du soleil et les flammes, les applications modernes nécessitent une lumière monochromatique, compacte et durable.Deux des options les plus utilisées sont les LED et les lasers.

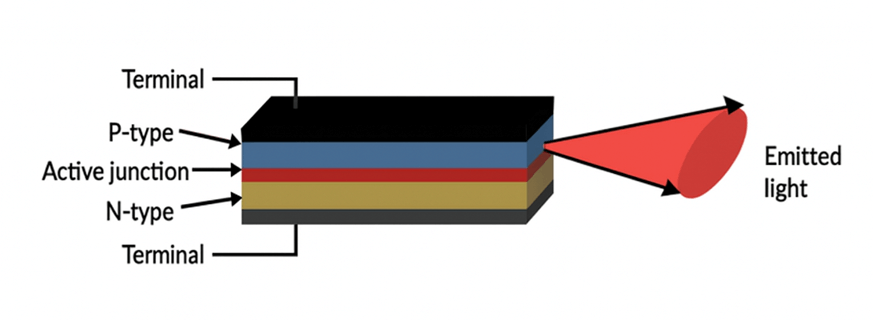

Figure 12. LED (diode émettrice de lumière)

LED (diode émettrice de lumière)

Une LED génère une lumière lorsque les électrons et les trous se recombinent à la jonction entre les semi-conducteurs de type N et de type P.L'application d'une tension directe excite les porteurs de charge, libérant de l'énergie en tant que photons.Cette émission peut se produire spontanément ou être déclenchée par des photons entrants, ce qui facilite la lumière LED avec des dispositifs optiques.Les LED sont efficaces, durables et disponibles en différentes longueurs d'onde, ce qui les rend adaptées à de nombreuses applications de détection.

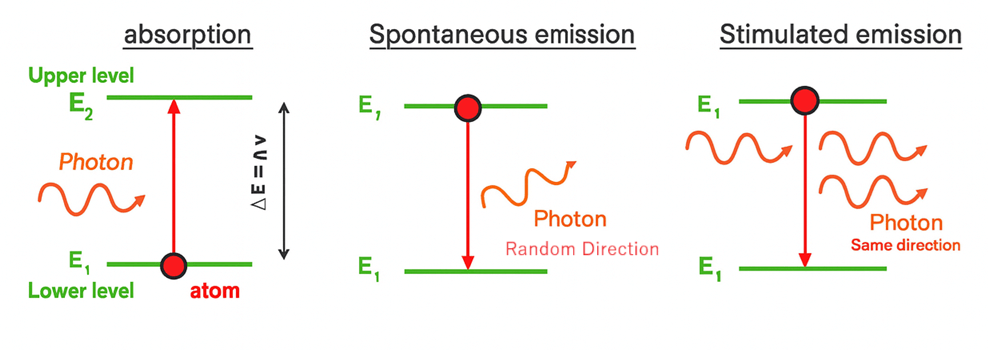

Figure 13. Laser (amplification légère par émission stimulée de rayonnement)

LASER

Un laser produit de la lumière lorsqu'un milieu de gain, comme un cristal dopé, un verre ou un gaz, absorbe l'énergie d'un courant électrique ou d'une autre source.Les électrons se déplacent vers des niveaux d'énergie plus élevés et émettent des photons à mesure qu'ils reviennent à des niveaux inférieurs.Grâce à une émission stimulée et à une cavité optique, ces photons s'alignent sur la longueur d'onde et la phase, créant un faisceau monochromatique très ciblé.Cette cohérence permet des mesures précises, une transmission à longue distance et un ciblage précis.Reportez-vous à la figure 13.

Les LED sont idéales pour la détection rentable et polyvalente avec des exigences de précision modérées.Les lasers sont préférés lorsque les applications exigent une intensité élevée, une sortie spectrale étroite et une précision exceptionnelle.La sélection de la bonne source dépend de la plage du capteur, de la résolution et des besoins d'intégration du capteur.

Caractéristiques et caractéristiques des capteurs optiques

• Mesure sans contact - détecte sans toucher, empêchant l'usure et les dommages;Idéal pour les applications délicates ou hygiéniques.

• Réponse rapide - réagit en microsecondes pour la production à grande vitesse, la robotique et le contrôle en temps réel.

• Large plage de détection - couvre les distances courtes à longues;les lentilles ou les miroirs améliorent la plage ou la précision.

• Détection polyvalente - Identifie la couleur, la transparence, la réflectivité, la forme et lit codes-barres ou codes QR.

• Sensibilité environnementale - affectée par la lumière, la poussière et les vibrations;atténué par le montage et le filtrage appropriés.

• Flexibilité de la longueur d'onde - utilise une lumière visible, infrarouge ou ultraviolette pour des applications spécifiques.

• Connectivité intelligente - propose des diagnostics, des fonctions d'enseignement et une communication numérique pour l'intégration du système.

Avantages et inconvénients des capteurs optiques

Optique Avantages des capteurs	Optique Capteurs inconvénients
Permet une mesure sans contact, réduire l'usure et éviter les dommages aux objets	Sensible à l'environnement des conditions telles que la poussière, la saleté, le brouillard ou Interférence de lumière ambiante
Fournit une grande précision et une résolution pour une détection et une mesure précises	Gamme limitée par rapport à certains autres types de capteurs, selon la conception et l'application
Offre un temps de réponse rapide, fabriquant Il convient aux applications à grande vitesse	Coût plus élevé pour les modèles avancés par rapport aux technologies de capteur de base
Convient pour délicat ou en mouvement objets et dans des environnements critiques hygiène	Nécessite un alignement minutieux et Installation pour des performances précises
Peut fonctionner avec une large gamme de Matériaux et surfaces	Certains types peuvent avoir du mal surfaces réfléchissantes ou transparentes
À faible entretien Puisqu'il n'y a pas de contact physique	Consommation d'énergie Peut être plus élevé en détection à grande vitesse continue

Applications de capteurs optiques

• Automatisation industrielle: dans les lignes de fabrication, les capteurs optiques détectent les positions des produits et comptent les articles pour assurer un contrôle précis des processus.

• Équipement médical: des dispositifs comme les oxymètres de pouls utilisent des capteurs optiques pour mesurer les niveaux d'oxygène sanguin sans procédures invasives.

• Systèmes de sécurité: les capteurs optiques déclenchent des alarmes ou l'enregistrement de l'activité en détectant les mouvements ou les changements de lumière dans les zones surveillées.

• Robotique: les robots reposent sur des capteurs optiques pour la navigation, la détection des obstacles et l'alignement dans les tâches automatisées.

• Électronique grand public: les smartphones intègrent des capteurs optiques pour des fonctionnalités telles que la reconnaissance faciale, le réglage de la luminosité de l'affichage et le contrôle des gestes.

• Surveillance environnementale: les capteurs optiques mesurent les paramètres tels que l'intensité de la lumière ou la clarté de l'eau pour les études scientifiques et météorologiques.

• Sécurité automobile: dans les véhicules, les capteurs optiques aident les systèmes de détection de voie, d'aide au stationnement et de prévention des collisions.

• Télécommunications: les systèmes de communication en fibre optique dépendent de capteurs optiques pour convertir les signaux légers en données électriques.

Comparaison entre les capteurs optiques par rapport aux capteurs à ultrasons

Fonctionnalité	Optique Capteurs	Ultrasonique Capteurs
Principe de détection	Utilisez la lumière (visible, infrarouge ou laser) pour détecter les objets par réflexion, interruption ou diffusion.	Utilisez des ondes sonores à haute fréquence pour Mesurer la distance ou détecter les objets en fonction du temps d'écho.
Mieux pour	Détection de haute précision, couleur reconnaissance et réponse rapide dans des environnements clairs.	Mesure de la distance dans la poussière, sombre ou Conditions brumeuses où les capteurs de lumière peuvent échouer.
Gamme	Courte à moyenne (quelques cm à plusieurs mètres), selon la source de lumière et le type.	Moyenne à longue portée (jusqu'à plusieurs mètres), mais la résolution diminue avec la distance.
Précision	Très haut, capable de détecter petit objets et détails fins.	Bon pour les objets plus grands;moins efficace pour des cibles très petites ou minces.
Sensibilité environnementale	Affecté par la poussière, la fumée, le brouillard, l'ambiance objets légers et transparents.	Non affecté par l'éclairage;La performance peut Trop dans le vent fort, les changements de température ou les matériaux mous.
Temps de réponse	Extrêmement rapide (microsecondes à millisecondes).	Plus lent (millisecondes) en raison d'une vague sonore temps de trajet.
Coût	Large gamme;Les types laser avancés peuvent être cher.	Généralement abordable;Le coût varie avec Gamme et besoins de précision.
Applications communes	Automatisation industrielle, robotique, qualité inspection, dispositifs médicaux.	Mesure du niveau du réservoir, stationnement du véhicule Capteurs, robotique, détection de liquide.

Conclusion

Les capteurs optiques deviennent la lumière en données utiles.Le meilleur choix dépend de ce dont vous avez besoin pour détecter, jusqu'où il est et des conditions qui l'entourent.Équilibrer les fonctionnalités, les avantages et les inconvénients avec vos besoins d'application.Vérifiez la source lumineuse, le temps de réponse et comment le capteur se connecte à votre système.Tester dans des conditions réelles lorsque vous le pouvez.Avec ces étapes simples, vous pouvez sélectionner un capteur optique fiable, précis et facile à intégrer.
