Maîtriser les circuits RL: des configurations de base aux applications complexes
2024-05-13 26736

Les circuits RL, comprenant des résistances et des inductances, jouent un rôle central dans l'électronique moderne, illustrant les composants fondamentaux dans un éventail d'applications, du filtrage de base aux systèmes de traitement du signal complexes.Ces circuits, configurés en série ou parallèles à une source de tension, sont déterminants dans la gestion des comportements dynamiques du courant et de la tension, importants pour le fonctionnement stable des dispositifs électroniques.L'interaction des résistances et des inductances, régie par les principes de l'induction électromagnétique, permet à ces circuits de relever des défis électroniques spécifiques, tels que la stabilité du signal et la réduction des interférences, ce qui les rend importants pour l'éducation électronique fondamentale et l'ingénierie de haute technologie.

Catalogue

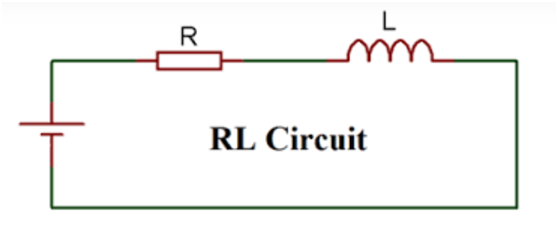

Figure 1: circuit RL

Qu'est-ce que le circuit RL？

Un circuit RL, ou circuit de résistance-inducteur, est une configuration cruciale largement utilisée dans les applications électroniques.Cette configuration implique une résistance et une inductance qui sont liées ensemble en série ou en parallèle, selon que la force motrice est une tension ou une source de courant.Résistance, inducteur et condensateur - ces trois composants sont la pierre angulaire des circuits linéaires passifs et peuvent être disposés en quatre configurations principales: RC, LC, RL et RLC.Chaque arrangement est adapté à des applications spécifiques et réagit différemment sous le stress électrique, ce qui rend une compréhension approfondie de chaque essentiel pour fabriquer des systèmes électroniques efficaces.

Au cœur des circuits RL se trouve l'interaction de la résistance et de l'auto-inductance, régie par les principes de l'induction électromagnétique, décontractée par Faraday.Dans de tels circuits, tout changement de flux magnétique dû à une source externe, comme une batterie via un interrupteur, génère une force électromotive (EMF).Le rôle de la résistance dans cette configuration est de dissiper l'énergie, une fonction qu'il partage avec ses homologues dans les circuits RC et RLC.Cette dissipation est essentielle car elle influence considérablement la façon dont le circuit réagit aux altérations de la tension ou du courant, façonnant ainsi le comportement global et l'efficacité du circuit.

L'introduction d'une résistance et d'une inductance en série dans un circuit RL révèle une dynamique fascinante dans le flux de courant, en particulier observable lors de la manipulation d'un mécanisme de base de commutation et de batterie.La fermeture du commutateur ne maximise pas immédiatement le courant;Il grimpe plutôt progressivement, le résultat de la résistance de l'inductance aux changements soudains de flux magnétique.À l'inverse, l'ouverture de l'interrupteur coupe la batterie et l'inductance continue momentanément de conduire le courant, ce qui le ramenait progressivement à zéro.Cette augmentation et cette baisse progressives du courant illustre la fonction cruciale de l'inductance dans la modération du flux de courant du circuit, contribuant ainsi à un système plus stable et fiable.

L'efficacité des circuits RL dans les scénarios pratiques est souvent évaluée par le facteur de puissance, un indicateur de l'efficacité du circuit utilise l'électricité.Le retard inhérent au courant par rapport à la tension, causé par l'inductance, entraîne un facteur de puissance plus faible.Ce décalage est décrit par l'angle ϕ, et le facteur de puissance est exprimé quantitativement en cos ϕ, un rapport de la résistance à l'impédance (r / z).Cet aspect particulier est important pour les applications qui impliquent des charges inductives, telles que les moteurs ou transformateurs triphasés, où l'optimisation du facteur de puissance est synonyme d'amélioration des performances et de réduire les coûts opérationnels.

Les états transitoires et stables dans les circuits RL

Lorsqu'une source de courant constante alimente un circuit RL comprenant une résistance et une inductance, le courant se stabilise initialement à , où je suis le courant, u est la tension et R est la résistance.Cette stabilisation marque l'entrée du circuit dans un état d'équilibre, où le courant et la tension à travers chaque composant restent constants au fil du temps.

Contrairement aux opérations stables, les processus transitoires décrivent la réponse du circuit à des changements soudains, comme lorsque la tension de l'alimentation est brusquement modifiée, soit connectée ou déconnectée.Contrairement au comportement à l'état d'équilibre, le courant ne s'adapte pas immédiatement à ces changements.Au lieu de cela, il commence à augmenter progressivement jusqu'à ce qu'il atteigne une nouvelle valeur stable ou diminue à zéro.Cette période d'ajustement, où le courant ne reflète pas directement la tension, met en évidence la nature dynamique des circuits RL lorsqu'ils passent d'un état stable à un autre.

Caractérisation des états réguliers et transitoires

Au cours de ces transitions, les termes utilisés pour décrire le changement de courant et de tension: les lettres minuscules (i, v) représentent des variables qui changent au fil du temps, reflétant la nature transitoire du courant et de la tension.Inversement, les lettres majuscules (i, v) indiquent des valeurs qui restent constantes, caractéristiques de l'état d'équilibre.Cette notation aide à faire la distinction entre les conditions fluctuantes et stables dans le fonctionnement du circuit.Le comportement des circuits contenant des résistances et des condensateurs (circuits RC) ou la combinaison de résistances, d'inductances et de condensateurs (circuits RLC) montre également des processus transitoires.Ici, l'interaction entre ces composants pendant les transitions affecte considérablement l'évolution du courant et de la tension.

En discutant de ces comportements transitoires, l'application de la loi d'Ohm et des lois de Kirchhoff doit être considérée avec prudence.Ces lois supposent l'uniformité à travers le circuit, ce qui n'est pas le cas lorsque les courants changent rapidement, car différentes sections du circuit pourraient subir des flux de courant variables simultanément.Cependant, lorsque des changements se produisent suffisamment lentement, ces lois s'appliquent toujours, permettant une approximation d'état quasi-starée où le courant sur différentes sections du conducteur peut être considéré comme uniforme.

RL CIRCUIT ET CONNEXION DE TENSION CC

Figure 2: RL RL Series Circuit et CC Tentage Source Connection

Initialement, lorsque Switch S est ouvert, l'inductance est inactive, ne stockant aucune énergie, représentée par .Pour le moment t = 0 Lorsque le commutateur S est fermé, la situation se déplace lorsque la source de tension se met en action.La clôture du commutateur permet au courant de commencer à circuler dans le circuit, en initiant le processus de stockage d'énergie dans l'élément d'inductance.

En raison de la nature des inductances, le actuel i_L ne monte pas instantanément lorsque l'interrupteur est retourné, il commence à zéro après la règle de commutation .Par conséquent, au moment de la fermeture, il n'y a pas de chute de tension initiale à travers la résistance .Au lieu de cela, l'intégralité de la tension de la source est appliquée à travers l'inductance.Au fil du temps, le courant à travers l'inductance augmente progressivement jusqu'à ce qu'il atteigne sa valeur maximale, , où E représente l'amplitude de la source de tension et R est la résistance.Une fois est atteint, la baisse de tension à travers l'inductance diminue à zéro.Ce point marque le stockage d'énergie maximal dans l'inductance, calculé comme , rendant efficacement l'inductance équivalente à un court-circuit dans son nouvel état stable.

Pour analyser ce processus transitoire quantitativement, nous appliquons la loi de tension de Kirchhoff (KVL), qui se traduit par une équation de tension de boucle pour le circuit:

L'incorporation des caractéristiques de l'inductance dans cette équation conduit à une équation différentielle linéaire non homogène de premier ordre avec des coefficients constants:

La résolution de cette équation révèle le comportement du courant du circuit, qui augmente de façon exponentielle dans le temps.L'équation du changement de courant dans le circuit d'inductance est la suivante:

En conséquence, la tension à travers l'inductance diminue de façon exponentielle, tandis que la tension à travers la résistance augmente de façon exponentielle, reflétant la dynamique changeante des composants du circuit lorsqu'ils se stabilisent.

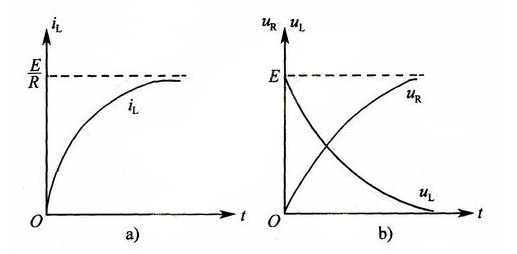

Figure 3: Modification de la courbe du circuit RL

Il est important de noter qu'au moment précis l'interrupteur est fermé, le courant d'inductance IL reste cohérent , maintenir la continuité.Cependant, contrairement au courant, la tension à travers l'inductance change brusquement de .Ce décalage immédiat de tension n'est pas influencé par l'énergie du champ magnétique dans l'inductance, permettant à la tension d'inductance de sauter lors de la commutation sans violer les principes du comportement du circuit.Ces informations fournissent une compréhension plus profonde des réponses dynamiques et de la distribution d'énergie dans un circuit de la série RL lorsqu'ils sont interfacés avec une source de tension CC.

Court-circuit du circuit de la série RL

Figure 4: La connexion courte du circuit RL

Le scénario implique un circuit de la série RL, modélisant spécifiquement une bobine réelle, où initialement l'interrupteur est réglé en position 1. Dans cet état, le circuit maintient un flux constant de courant facilité par l'énergie stockée dans l'inducteur.À l'heure actuelle, définie comme t = 0, un opérateur change le commutateur de la position 1 à 2. Cette action déconnecte efficacement le circuit de sa source d'alimentation et crée un court-circuit à travers les composants RL.

Malgré la perte d'alimentation en raison du repositionnement de l'interrupteur, le courant dans le circuit ne cesse brusquement.Cette persistance du flux de courant est attribuée à la propriété inhérente de l'inductance à résister aux changements soudains de l'écoulement de courant, souvent décrits comme l'incapacité du courant d'inductance à "muter" ou à changer instantanément.Par conséquent, même en l'absence d'une source d'alimentation externe, le courant continue de circuler dans la boucle, pris en charge temporairement par l'énergie du champ magnétique précédemment stocké dans l'inductance.

Au fil du temps après le changement, le champ magnétique commence à se dissiper et, en conséquence, le courant commence à diminuer.Cette diminution progressive se poursuit jusqu'à ce que l'énergie stockée soit épuisée, ce qui a finalement chuté à zéro.Cette décroissance naturelle de l'activité du circuit est une conséquence directe de l'épuisement énergétique de l'inducteur.

Pour analyser ce phénomène quantitativement, la loi de tension de Kirchhoff (KVL) est appliquée, conduisant à la formulation d'une équation de tension de boucle pour le circuit lorsque t ≥0:

En incorporant les caractéristiques de l'inductance dans cette équation, une équation différentielle linéaire homogène de premier ordre avec des coefficients constantes est établie.Cette équation modélise efficacement le comportement dépendant du temps du circuit dans les nouvelles conditions:

De plus, les équations peuvent également donner un aperçu de l'ion de temps contre le courant d'inductance (i_L) et la tension à travers l'inductance (u_L) et résistance (u_R).L'équation est la suivante:

Ces paramètres électriques diminuent de façon exponentielle, reflétant la perte d'énergie dans le champ magnétique et la cessation progressive du courant.Les résultats calculés représentent la décroissance exponentielle d'IL, U R et UL vers zéro.Ces courbes transmettent visuellement le taux et la nature des changements dans le circuit au fil du temps, contribuant à fournir une compréhension plus claire des processus dynamiques impliqués dans les circuits de la série RL court-circuitée.

Figure 5: Courbe ion Time V ariat de chaque paramètre

Circuit de la série RL

Figure 6: Breaking of RL Series Circuit

Dans le circuit de la série RL, un circuit de la série RL est connecté à une alimentation, désignée comme E. Cette connexion a stabilisé le circuit, réglant un flux de courant cohérent partout.Au moment critique marqué comme t = 0, un opérateur intervient par les commutateurs d'ouverture, déconnectant efficacement le circuit de sa source d'alimentation.

Lorsque le commutateur est transitions de fermées à ouverte, l'inductance, précédemment sous tension, fait face à une interruption soudaine de puissance.Malgré la coupure de puissance, les propriétés inhérentes de l'inductance empêchent le courant, indiqué comme IL, de tomber immédiatement à zéro.Au lieu de cela, le taux de changement de courant, DT / DI, devient significativement élevé, conduisant à la génération d'une force électromotive auto-induite considérable (E_L) aux deux extrémités de l'inductance.

La force électromotive auto-induite (e_L) se combine avec la force électromotive de la source d'alimentation (E).Cette agrégation de forces se produit à travers les bornes des commutateurs, conduisant à une panne potentielle de l'espace d'air entre les contacts de commutation.Une telle panne se manifeste souvent comme un étincelle ou un arc, qui retarde physiquement la déconnexion du circuit.

En termes pratiques, les réglementations stipulent souvent que les commutateurs utilisés pour isoler les sources d'alimentation, tels que les interrupteurs de couteau, ne doivent pas être ouverts sous charge.Cette directive découle du comportement typique observé dans les circuits RL, qui ressemblent étroitement aux caractéristiques de charge des moteurs asynchrones.Ces dispositifs contiennent une énergie magnétique significative, qui, lorsqu'elle est perturbée en commutant sous charge sans dispositif d'extinction d'arc, peut produire des arcs substantiels.Ces arcs, dans des cas graves, peuvent entraîner des courts circuits entre les phases, risquant des accidents majeurs.

En analysant davantage le circuit de la série RL, la constante de temps (τ) devient un facteur pivot.Défini par l'équation, où L est l'inductance dans Henries (H) et R représente la résistance dans les ohms, la constante de temps influence directement la façon dont le courant se stabilise à son état d'équilibre après des perturbations.Cette relation illustre qu'avec une inductance plus importante, le circuit conserve l'énergie plus longtemps, retardant le processus transitoire.Inversement, une résistance plus élevée accélère la dissipation d'énergie, raccourcissant la durée transitoire.

Pendant la phase transitoire, le circuit ne se décolle pas instantanément mais suit plutôt une décroissance exponentielle de courant et de tension jusqu'à ce qu'un nouvel équilibre soit atteint.Ce processus met en évidence la capacité du circuit RL à moduler le rythme auquel le courant et la tension ajustent, soulignant le rôle crucial de la constante de temps dans la prédiction de la réponse du circuit aux changements.La capacité du composant inductif à stocker et à libérer progressivement l'énergie souligne son importance dans la protection et la stabilité des circuits.Cette caractéristique est essentielle pour prévenir les changements brusques et les dommages potentiels pendant les opérations du circuit, fournissant un coussin que les ingénieurs doivent tenir compte pendant la phase de conception.

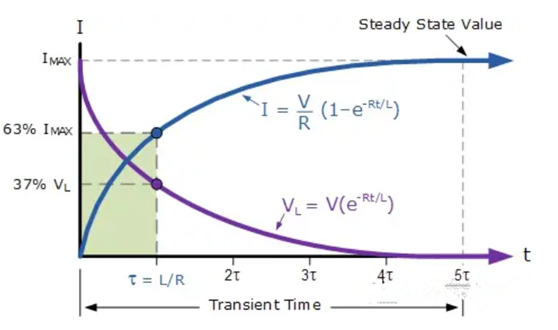

Figure 7: Courant inducteur et modifications de tension avec graphique de temps

L'utilisation du circuit RL

Les circuits RL sont des composants remarquablement polyvalents en électronique, utilisés dans un spectre d'applications qui exploitent efficacement les caractéristiques spécifiques des résistances et des inductances pour gérer efficacement le courant et la tension.Prenons, par exemple, leur rôle dans les tubes luminescents, où les circuits RL sont intégrés sous forme d'étouffement.Ces étouffages aident à réguler l'écoulement du courant et à éviter des changements soudains de courant qui peuvent endommager le tube.Les inductances de ces étouffages excellent particulièrement dans les fluctuations d'amortissement, favorisant le fonctionnement plus lisse et prolongeant considérablement la durée de vie de ces tubes.

Dans les amplificateurs radio-fréquences, les circuits RL sont indispensables pour assurer une alimentation CC régulière.Les inductances dans ces circuits remplissent une double fonction: ils facilitent le passage du courant de biais CC tout en empêchant l'énergie RF de retomber dans l'alimentation.

L'adaptabilité des circuits RL s'étend à la conception de filtres électroniques, y compris les filtres à pôles.Le comportement de ces filtres - qu'ils fonctionnent comme un passe-bas ou un passage élevé - dépendent fondamentalement si un condensateur ou un inducteur est configuré en série ou parallèle avec la charge.Cette configuration influence directement les fréquences autorisées à passer, en modelant ainsi le signal selon les exigences spécifiques.

Les circuits RL jouent également un rôle essentiel dans la fonctionnalité des émetteurs d'ondes radio, où ils gèrent la modulation et la transmission des signaux à toutes les fréquences.De même, leur intégration dans les circuits LC et RLC résonants facilite le réglage de ces systèmes à des fréquences précises.

Les circuits RL trouvent également des applications importantes dans les systèmes nécessitant l'amplification du courant ou de la tension.Ils augmentent les signaux électriques à des niveaux adaptés à un fonctionnement efficace dans des appareils tels que les systèmes audio et les instruments de mesure, où une résistance accrue du signal est nécessaire.

Les circuits de mélodie variable dépendent fortement de la disposition précise des circuits RL.Ces circuits permettent des paramètres réglables par l'utilisateur pour affiner les performances.

L'importance des circuits RL dans les applications de filtrage ne peut également pas être surestimée.Ils éliminent efficacement le bruit indésirable et les bandes de signal séparées, garantissant que les dispositifs électroniques fonctionnent dans leurs gammes de fréquences optimales et transmettent des signaux avec une interférence minimale.

Ces diverses applications soulignent non seulement l'utilité étendue des circuits RL dans divers domaines, mais mettent également en évidence les principes fondamentaux qui sous-tendent leur fonctionnement.Une compréhension approfondie de ces principes est inestimable, enrichissant à la fois les aspects théoriques et pratiques de la conception des circuits électroniques.Ces connaissances sont cruciales pour optimiser les performances et améliorer la fonctionnalité des appareils et des systèmes électroniques, reflétant l'impact profond des circuits RL dans l'électronique moderne.

Conclusion

La polyvalence et la nature fondamentale des circuits RL ciment leur statut d'outils indispensables dans le domaine de l'électronique.Leur capacité à moduler et à contrôler les signaux électriques trouve une application à travers un spectre, des appareils de consommation simples à une infrastructure de communication avancée.L'exploration détaillée de ces circuits met en lumière leurs rôles critiques dans diverses configurations, améliorant notre compréhension de la fonctionnalité et de l'efficacité des systèmes électroniques.La maîtrise des circuits RL améliore non seulement les pratiques pratiques d'ingénierie, mais enrichit également les fondements théoriques de la conception électrique et électronique, mettant en évidence leur pertinence durable dans le paysage en constante évolution de la technologie.

Questions fréquemment posées [FAQ]

1. Qu'est-ce que le RL dans un circuit?

Le "RL" dans un circuit fait référence à une configuration de circuit qui comprend une résistance (R) et une inductance (L) connectée en série ou parallèle.Cette configuration est utilisée pour contrôler les comportements de courant et de tension dans le circuit, tirant parti de la capacité de la résistance à limiter le courant et la propriété de l'inductance des changements opposés dans le flux de courant.

2. Comment calculer le courant dans un circuit RL?

Pour calculer le courant dans un circuit de la série RL lorsqu'une tension est appliquée, vous pouvez utiliser la formule pour la réponse transitoire du courant, qui est: Lorsque V est la tension appliquée, R est la résistance, τ est la constante de temps du circuit (calculé comme L / R, où l est l'inductance), et T est le temps après l'application de la tension.

3. Quelle est la formule temporelle du circuit RL?

La constante de temps τ dans un circuit RL est la formule qui décrit la rapidité avec laquelle le circuit réagit aux changements.Il est défini commeoù l est l'inductance et r est la résistance.La constante de temps τ représente le temps nécessaire pour que le courant atteigne environ 63% de sa valeur finale après un changement de tension.
