Explorer les fonctionnalités TDA2030, les options de remplacement et Pinout
2024-09-13 32356

Le TDA2030 est un amplificateur audio à haute efficacité largement reconnu conçu pour une utilisation dans les systèmes audio consommateurs et professionnels.Compact et polyvalent, le TDA2030 fonctionne dans une configuration à 5 broches, ce qui le rend idéalement utilisé dans les stéréos de voitures et les applications de l'unité audio domestique.Sa capacité à fournir une puissance de sortie élevée tout en minimisant la distorsion en a fait un composant incontournable pour les systèmes audio à moyennes moyennes.Avec des protections intégrées contre les courts-circuits et la surchauffe, le TDA2030 assure des performances fiables même lors d'une utilisation prolongée.La standardisation entre les fabricants simplifie le remplacement et la maintenance, fournissant une solution robuste aux ingénieurs et aux techniciens travaillant avec l'amplification audio.

Catalogue

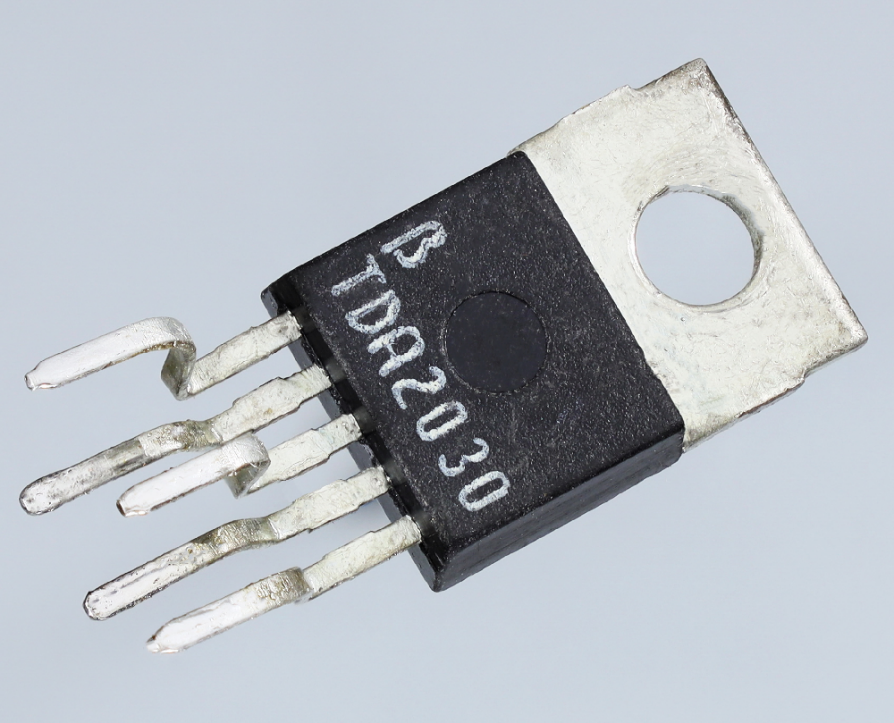

Figure 1. TDA2030

Qu'est-ce que le TDA2030?

Le TDA2030 est un amplificateur audio compact à haute efficacité IC logé dans un ensemble en plastique en ligne unique à 5 broches avec une configuration de broches de type V.Cette disposition est conviviale pour les techniciens, en particulier lorsque vous travaillez avec des systèmes audio limités à l'espace comme les stéréos automobiles ou les unités audio domestiques.Le CI se présente sous deux formes - type H et type V - où la principale différence réside dans la forme de la broche, offrant une flexibilité pendant la conception et l'assemblage.Lors de l'intégration du TDA2030 dans des systèmes audio moyens, sa combinaison de petite taille et de puissance de sortie élevée se distingue.Le CI gère effectivement l'équilibre entre les contraintes d'espace physique et la fourniture d'une forte sortie audio.Il réduit la distorsion harmonique et la distorsion croisée, les problèmes communs dans l'amplification audio qui peuvent affecter la qualité sonore s'ils sont sans contrôle.Le court-circuit et la protection de surchauffe sont une autre caractéristique pratique qui joue un rôle lors d'une utilisation prolongée, en particulier dans les configurations audio à haute fidélité.Par exemple, pendant de longues périodes de fonctionnement, la protection thermique intégrée ajuste automatiquement les performances du système pour empêcher la surchauffe, protéger le CI et prolonger sa durée de vie.

Plusieurs fabricants, dont SGS, RCA, Hitachi et NEC, produisent des versions du TDA2030.Ces versions sont conçues avec des dispositions de broches standardisées, permettant aux techniciens de les échanger ou de les remplacer facilement sans modifications du circuit.Cette normalisation simplifie non seulement la réparation, mais rationalise également la gestion des stocks pour les ingénieurs matériels.La cohérence subtile entre les marques facilite les remplacements de la source et de maintenir les performances du système à long terme.Dans les systèmes audio professionnels et grand public, le TDA2030 offre une solution robuste et fiable, combinant l'énergie et la protection pour offrir une qualité audio cohérente.

Caractéristiques techniques TDA2030

Le TDA2030 priorise à la fois l'efficacité opérationnelle et la facilité d'utilisation, ce qui en fait un choix idéal pour les systèmes audio.Voici une ventilation de ses fonctionnalités en termes pratiques:

Posto-on lisse avec un choc minimal: lors de la mise sous tension de l'équipement audio, les pointes de tension peuvent causer un bruit soudain ou des dommages au haut-parleur.Le TDA2030 évite cela en utilisant une fonction de démarrage en douceur qui assure une startup contrôlée et transparente.Cela élimine le besoin de circuits supplémentaires pour gérer les pointes de tension, gagner du temps et des composants pendant l'installation.

Moins de composants externes: la simplicité de la conception du circuit du TDA2030 est l'un de ses avantages exceptionnels.Moins de composants externes facilitent non seulement l'assembler, mais réduisent également le nombre de points de défaillance potentiels.Ceci est particulièrement utile dans les conceptions compactes comme les stéréos de voitures, où l'espace est limité.

Puissance de sortie élevée (18W à RL = 4Ω): le TDA2030 offre 18 watts solides de puissance avec une charge de 4 ohms, suffisamment pour conduire des haut-parleurs de puissance moyenne dans l'audio automobile et les configurations domestiques.Cela garantit un son clair et puissant, même à des volumes plus élevés.

Package compact à 220: Le package TO-220 est une norme dans l'industrie audio car il est à la fois compact et efficace pour la dissipation de chaleur.

Circuits de protection intégrés: avec un court-circuit intégré et une protection thermique, le TDA2030 se garantit contre les défaillances communes, telles que la surchauffe ou les shorts accidentels dans le câblage du haut-parleur.Si l'un de ces problèmes se produit, le CI réduit automatiquement la puissance pour éviter les dommages permanents.Cette auto-protection signifie moins d'appels de service et une durée de vie des appareils plus longue.

Paramètres TDA2030

Taper	Paramètre	Taper	Paramètre
Monter	Par le trou	Type de montage	Par le trou
Package / étui	Pentawatt-5 (vertical, plié et échelonné Conduit)	Nombre d'épingles	5
Température de fonctionnement	-40 ° C ~ 150 ° C TJ	Conditionnement	Tube
Code JESD-609	E3	Fonctionnalité	Court-circuit et protection thermique
Statut de partie	Obsolète	Niveau de sensibilité à l'humidité (MSL)	1 (illimité)
Terminaison	Par le trou	Code ECCN	EAR99
Taper	Classe AB	Finition terminale	Étain mat (sn)
Sous-catégorie	Amplificateurs audio / vidéo	Dissipation de puissance maximale	20W
Tension - alimentation	12V ~ 36V ± 6V ~ 18V	Position terminale	ZIGZAG

TDA2030 Utilisations typiques

Le TDA2030 est polyvalent et fonctionne sur une gamme de systèmes audio en raison de sa flexibilité et de sa simplicité.Voici comment cela fonctionne dans les applications pratiques:

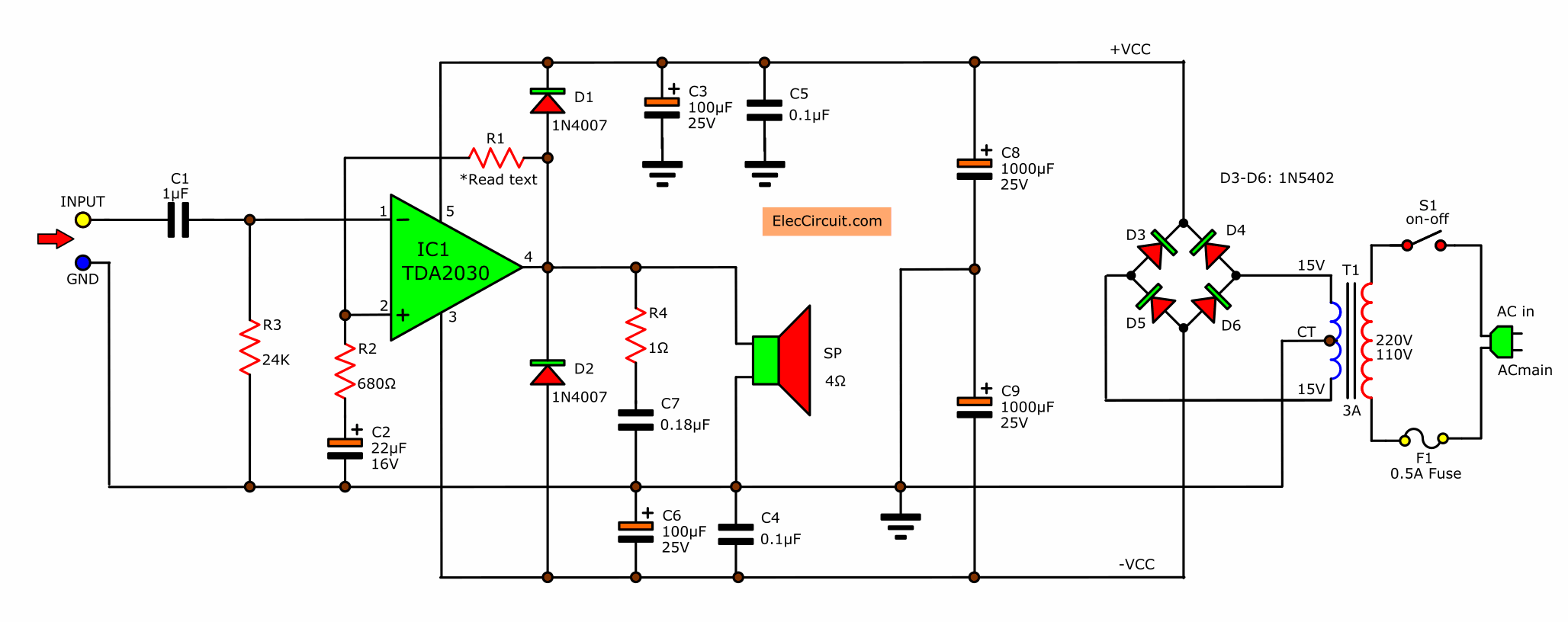

Figure 2. Diagramme du circuit d'amplificateur audio TDA2030

Amplification du signal audio: Le TDA2030 est couramment utilisé pour augmenter les signaux audio faibles à un niveau qui peut conduire des haut-parleurs.Dans une charité stéréo, par exemple, le signal du module radio ou Bluetooth est souvent trop faible pour la sortie directe du haut-parleur.Le TDA2030 amplifie ces signaux sans distorsion, produisant un son clair.Les techniciens apprécient sa capacité à amplifier systématiquement les signaux sans avoir besoin de circuits complexes.

Amplification haute puissance: Pour les systèmes nécessitant une production importante, tels que Home Theatre ou PA Systems, le TDA2030 est un choix fiable.Il entraîne efficacement des haut-parleurs plus grands, garantissant un son puissant même à des volumes élevés.Les techniciens l'associent fréquemment à des haut-parleurs qui correspondent à l'impédance du CI pour maximiser la puissance de sortie et maintenir la fiabilité du système.

Fonctionnement de l'alimentation double ou divisée: le TDA2030 peut fonctionner sur des alimentations uniques et doubles, offrant une flexibilité pendant l'installation.Dans les configurations à double approvisionnement, le CI peut amplifier les signaux avec des rails de tension équilibrés, ce qui entraîne souvent un bruit plus faible et une qualité sonore améliorée.Pour les systèmes où l'espace ou le coût est limité, une seule alimentation peut être utilisée avec une perte de performance minimale.

Conférencier Cascade: le TDA2030 excelle dans les configurations où plusieurs amplificateurs sont liés ensemble, tels que les systèmes audio multi-pièces.Cette cascade garantit que le son est réparti uniformément sur différentes zones ou haut-parleurs, qu'il s'agisse de gérer des woofers ou des tweeters.Pendant l'installation, l'équilibre de la sortie de chaque amplificateur est nécessaire pour maintenir un son uniforme, et le TDA2030 le gère de manière transparente.

Comment le TDA2030 fonctionne-t-il dans les circuits d'amplification audio?

Le TDA2030 est un amplificateur audio de classe AB avec trois étapes qui garantissent un son clair et puissant:

Étape d'entrée

Les signaux audio provenant d'appareils tels que les lecteurs multimédias ou les microphones sont introduits dans la broche 1, l'entrée non inversée.Un condensateur est généralement placé entre la source et la broche pour filtrer les composants CC, permettant uniquement au signal audio de passer.Une résistance, souvent 10k ou 22k, est mise à la terre pour éviter le bruit.Pour les installateurs, le choix des valeurs de résistance et de condensateurs appropriées garantit la clarté du signal, réduisant le besoin de dépannage ultérieur.

Étape d'amplification de la tension

Le signal amplifié est encore augmenté en utilisant une configuration push-pull des transistors.Cette configuration garantit que les deux moitiés du signal audio sont amplifiées également, réduisant la distorsion croisée.Pendant l'installation, les techniciens peuvent se référer au schéma interne du CI pour comprendre comment optimiser l'amplification du signal ou remplacer les transistors défectueux.

Étape de sortie

À ce stade, le signal est boosté avec un courant supplémentaire via la broche 4, qui entraîne le haut-parleur.Une bonne dissipation de chaleur est requise ici, car les transistors de puissance génèrent de la chaleur lors de la conduite de charges élevées.Des dissipateurs de chaleur adéquats sont utilisés pour prévenir les problèmes thermiques, garantissant que le système se déroule en douceur lors d'une utilisation prolongée.

Configuration des broches TDA2030

Le TDA2030 a 5 épingles, chacune jouant un rôle majeur dans la fonction de l'amplificateur:

Numéro d'épingle	Nom	Description
1	DANS	Entrée du signal
2	NF	Rétroaction négative
3	Vee / GND	Puissance / sol négatif
4	DEHORS	Sortir
5	VCC	Pouvoir positif

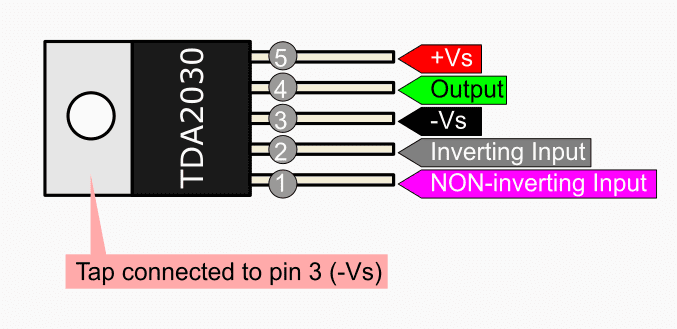

Figure 3. Numéro de broche TDA2030

- broche 1 (in): C'est là que le signal audio entre dans le CI.Une attention particulière à la qualité du signal à cette broche est requise, car toute interférence sera amplifiée par le système.Un condensateur est souvent utilisé pour bloquer les composants CC, et une mise à la terre appropriée empêche le bruit indésirable.

- broche 2 (NF): La rétroaction négative stabilise le gain et aide à contrôler la sortie globale.En connectant ici les résistances et condensateurs externes, les techniciens peuvent affiner l'amplification pour une qualité sonore optimale.

- broche 3 (VEE / GND): Cette broche sert de connexion à la terre ou négative.Assurer une mise à la terre solide est nécessaire pour éviter le bruit qui pourrait dégrader la sortie.

- Pin 4 (OUT): C'est là que le signal amplifié sort du haut-parleur.Étant donné le courant transporté par cette broche, le câblage de qualité et la bonne gestion de la chaleur aident à éviter la perte de puissance et à garantir une saine intégrité.

- broche 5 (VCC): La broche d'entrée d'alimentation positive.Une sélection de tension est requise ici, car une tension trop élevée peut endommager le CI, tandis qu'une tension trop faible entraîne une amplification faible.

Options de remplacement TDA2030

Le TDA2030 a plusieurs équivalents, notamment:

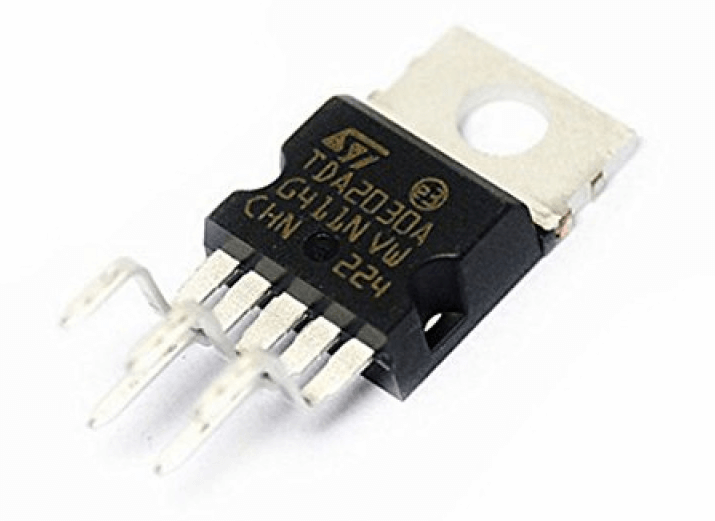

Figure 4. TDA2030A

TDA2030A: Cette version prend en charge une tension et une sortie de sortie plus élevées, mais le TDA2030 peut remplacer le TDA2030A dans la plupart des configurations.Cependant, l'inverse n'est pas toujours vrai, car le TDA2030A nécessite des conditions de puissance plus strictes

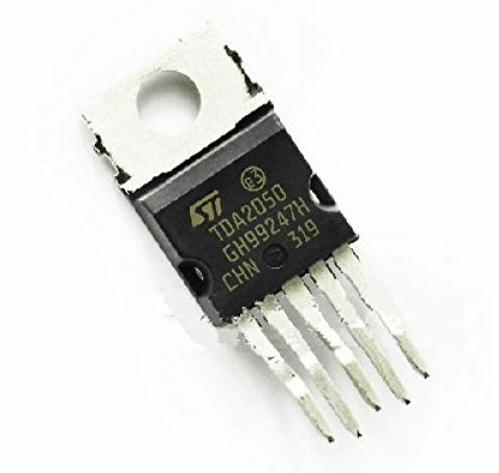

Figure 5. TDA2050

TDA2050: Offrant encore plus d'énergie, le TDA2050 peut conduire jusqu'à 50 W avec un refroidissement approprié.Il convient aux configurations audio plus exigeantes, mais nécessite une puissance prudente et une gestion thermique.

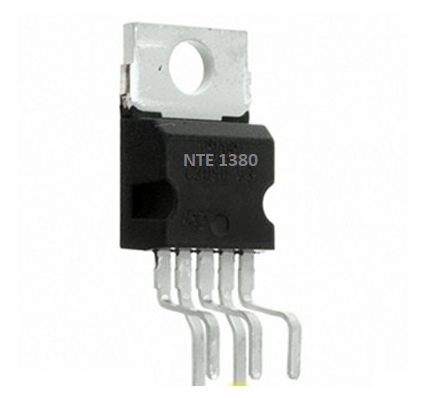

Figure 6. NTE1380

NTE1380: Une alternative à la puissance inférieure, le NTE1380 est couramment utilisé dans les petits appareils portables.Bien que compatible PIN, il ne fournit pas la même sortie que le TDA2030.

Figure 7. LM386

LM386: Utilisé pour des applications de très faible puissance comme les radios portables, le LM386 n'est pas un remplacement direct du TDA2030.Il est idéal pour les appareils à batterie où l'efficacité est plus requise que la puissance élevée.

Conclusion

Le TDA2030 se démarque comme un composant fiable et adaptable dans le monde de l'amplification audio, offrant des performances robustes avec une complexité minimale.Qu'il s'agisse de fournir une amplification des signaux propres, de gérer des sorties de puissance élevées ou d'assurer la fiabilité du système à travers ses circuits de protection intégrés, ce CI reste le meilleur outil pour les ingénieurs audio et les techniciens.Avec ses multiples équivalents et sa flexibilité en fonctionnement, le TDA2030 est une ressource inestimable dans une variété de systèmes audio, des stéréos de voitures aux configurations commerciales.En suivant les directives d'installation appropriées et en comprenant ses paramètres d'épingle et de fonctionnement, les utilisateurs peuvent garantir des performances et une longévité optimales, faisant du TDA2030 un choix incontournable pour les applications audio.
