Explorez les principes, les symboles et les applications des MOSFET en mode épuisement
2024-06-05 17663

Dans la conception des circuits électroniques modernes, les transistors à effet de champ semi-conducteur d'oxyde métallique (MOSFET) sont largement utilisés en raison de leurs excellentes performances dans le contrôle actuel et la gestion de l'alimentation.Il existe de nombreux types de MOSFET, parmi lesquels les MOSFET de type épuisement occupent une position importante dans des applications spécifiques en raison de leurs caractéristiques normalement sur les caractéristiques.Les MOSFET de type épuisement peuvent être activés sans une tension de porte externe et sont particulièrement utiles dans les circuits qui nécessitent une valeur par défaut à l'état.Cet article explorera le principe de travail, les caractéristiques des symboles et l'application des MOSFET de type épuisement dans différents types de circuits pour aider les lecteurs à comprendre pleinement les avantages et les scénarios d'utilisation de cet appareil.

Catalogue

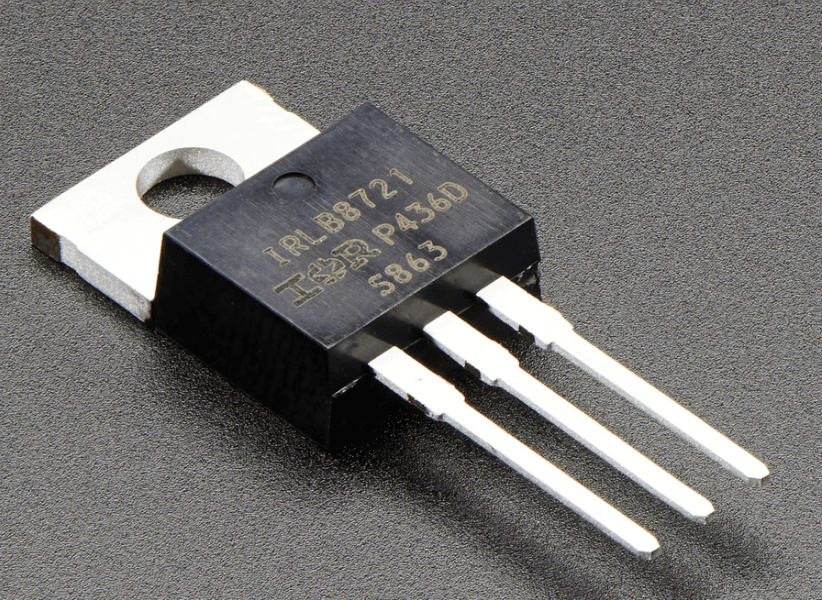

Figure 1: MOSFET

Qu'est-ce qu'un MOSFET de type épuisement?

Un MOSFET de type épuisement est un transistor à effet de champ semi-conducteur d'oxyde métallique qui peut rester à l'état "ON" sans tension de porte externe.En usage réel, la porte de cet appareil ne nécessite généralement pas de tension positive pour permettre au courant de s'écouler, il est donc appelé «normalement sur l'appareil».Lorsqu'aucune tension de grille n'est appliquée, le canal entre le drain et la source est à un état ouvert, permettant au courant libre de s'écouler.

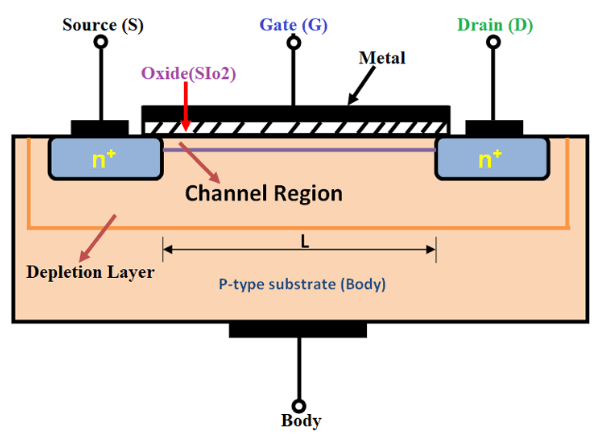

Figure 2: Structure MOSFET en mode d'épuisement

L'application d'une tension négative à la porte augmente la résistance du canal de la porte.En effet, la tension négative attire des charges positives à la porte, qui repousse les électrons libres dans le canal.En conséquence, le chemin d'écoulement d'électrons devient plus étroit et la résistance du canal augmente.À mesure que la tension de porte devient plus négative, le courant entre la source et le drain diminue jusqu'à ce qu'il s'arrête complètement.

Dans la conception du circuit, la nature "normalement" du MOSFET en mode épuisement est très utile.Par exemple, les circuits de protection ou de démarrage qui doivent couper rapidement le courant peuvent fournir un chemin de courant instantané sans attendre un signal de contrôle externe.De plus, comme ce MOSFET reste en l'absence de tension de porte, il est particulièrement utile dans les environnements de faible puissance et de fiabilité élevée, tels que des capteurs à distance ou des systèmes d'arrêt d'urgence.

Symbole MOSFET d'épuisement

Il y a deux ions principaux V ariat du symbole MOSFET en mode d'épuisement: canal p et canal n.La direction de la flèche dans le symbole distingue le type de canal.Si la flèche pointe vers l'intérieur, elle indique un MOSFET du canal N.S'il pointe vers l'extérieur, il indique un MOSFET du canal P.Cette conception rend des diagrammes de circuits de lecture et de dessin plus simples.

Figure 3: Symbole à canal N

Figure 4: symbole du canal p

Dans la conception du circuit, le symbole MOSFET en mode épuisement standard comprend trois parties principales: source, drainage et porte.La source et le drain sont connectés par une ligne, et la porte se ramifie de cette ligne.La flèche pointe de la porte vers la source ou de la source à la source, ce qui aide à déterminer le type de canal.

La compréhension et la reconnaissance de ces symboles peuvent aider à prévenir les connexions incorrectes qui pourraient provoquer une défaillance du circuit ou des dommages à l'équipement lors de l'assemblage de circuits complexes avec plusieurs types MOSFET.Ces symboles permettent aux concepteurs d'identifier rapidement les propriétés des composants, assurant un placement et une connexion corrects.

De plus, ces symboles aident à identifier les composants pendant les tests et la maintenance.Lorsque des techniciens de réparation diagnostiquer les problèmes de circuit, ils peuvent utiliser ces symboles pour localiser rapidement le problème.Par exemple, ils peuvent vérifier si la tension de porte est incorrectement appliquée à un type MOSFET spécifique.La représentation précise des symboles simplifie l'analyse des échecs et augmente l'efficacité du processus de dépannage.

Principe de travail de l'épuisement MOSFET

Un MOSFET en mode épuisement mène naturellement en l'absence d'une tension de porte externe (v_gs = 0v).Dans cet état, un canal conducteur formé par des transporteurs libres (généralement des électrons) existe entre la source et le drain, permettant au courant de s'écouler librement.Cette propriété conductrice naturelle fait des MOSFET en mode épuisement le commutateur par défaut dans de nombreux circuits.

Figure 5: Diagramme de circuit MOSFET en mode d'épuisement

Lorsqu'une tension négative est appliquée à la porte d'un MOSFET en mode déplétion du canal N, l'opération change subtilement.La tension négative repousse les électrons dans la région de la porte vers la source, réduisant la densité de porteuse libre dans le canal près de la porte.À mesure que la tension négative augmente, les porteurs libres dans le canal diminue jusqu'à ce que le canal soit complètement "épuisé", arrêtant le flux de courant.

Inversement, l'application d'une tension positive à la porte attire plus d'électrons dans le canal, augmentant la densité des porteurs libres.Cela améliore la conductivité du canal, augmentant le flux de courant entre la source et le drain.Ce processus permet au canal MOSFET d'être contrôlé avec précision en ajustant la polarité et l'ampleur de la tension de la porte, régulant ainsi le courant.

Dans les circuits de gestion de l'alimentation, les MOSFET en mode épuisement sont utilisés pour affiner la sortie d'alimentation ou comme résistances variables dans le traitement du signal analogique.Dans ces applications, la compréhension de la réponse du MOSFET à la tension de la porte facilite le contrôle et l'optimisation précis du circuit.Les opérateurs doivent être familiers avec le comportement du MOSFET à différentes tensions de porte pour atteindre les performances souhaitées dans le circuit.

Caractéristiques de drainage du MOSFET de déplétion des canaux P

Les caractéristiques de drain d'un MOSFET en mode d'éplétion du canal P sont déterminées par la tension de la source de drainage (V_DS) et la tension de source de porte (V_GS).Lorsque V_DS est négatif, cela signifie que la tension est appliquée de la source à l'égoutage et que le réglage est opposé à celui d'un MOSFET à canal N.Si V_GS est positif, le courant de drain (I_D) diminue à mesure que V_GS augmente.En effet, la tension positive réduit le nombre de trous (porteurs dans un MOSFET du canal P) dans le canal, affaiblissant ainsi sa conductivité.

Figure 6: Caractéristiques de drainage du MOSFET de l'épuisement du canal P

Lorsque V_GS augmente à un certain point, le MOSFET entre dans un état de pincement, poussant tous les trous hors du canal et faisant tomber le courant de drain I_D à zéro, permettant un contrôle de courant précis.À l'inverse, l'application d'une tension négative à V_GS augmente le nombre de trous dans le canal, ce qui fait monter le courant de drain I_D au-dessus du courant de saturation de drain (IDSS).

La compréhension de ces caractéristiques facilite la conception et l'optimisation des circuits.Les ingénieurs doivent contrôler avec précision V_GS pour exploiter ces caractéristiques du MOSFET de déplétion du canal P pour atteindre la sortie de courant faible ou élevée souhaitée.Par exemple, dans la régulation de la charge ou les applications limitant le courant, la régulation avec précision de V_GS permet un contrôle de courant fin, garantissant un fonctionnement stable et une fiabilité à long terme du circuit.

Caractéristiques de transfert du MOSFET de déplétion des canaux P

Les caractéristiques de transfert d'un MOSFET en mode déplétion du canal p sont très différentes de celles d'un MOSFET en mode déplétion du canal N.En fonctionnement réel, ces caractéristiques montrent comment la tension de source de porte (V_GS) régule le courant de vidange (I_D).Lorsque V_GS est positif, I_D augmente progressivement à partir de zéro.Alors que V_GS continue d'augmenter, le courant atteint les IDS, le courant de saturation maximal, reflétant l'augmentation progressive de la conductance des canaux.

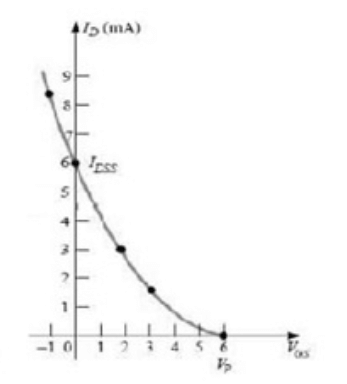

Figure 7: Caractéristiques de transfert du MOSFET de déplétion du canal P

Lorsque V_GS devient négatif, le MOSFET du canal P permet au courant de continuer à augmenter.Cette caractéristique unique du MOSFET en mode d'épuisement signifie que l'augmentation de la tension de source de porte négative réduit la répulsion du trou dans le canal, améliorant davantage le flux de courant.Ce comportement est opposé à celui d'un MOSFET à canal N, où l'augmentation du V_GS négatif réduit le courant.

Les concepteurs doivent s'assurer que le MOSFET du canal P fournit suffisamment de courant à V_GS négatif dans des applications telles que la gestion de la puissance ou le conditionnement du signal analogique afin qu'il puisse être utilisé pour le fonctionnement de la tension inverse.

Pour maximiser les performances et l'efficacité du circuit, les ingénieurs analysent ces caractéristiques de transfert grâce à des tests de laboratoire détaillés.Cela comprend le traçage des courbes ID-VGS et la détermination avec précision des valeurs I_D à différents V_GS.Avec ces données, les performances du MOSFET dans le circuit réel peuvent être simulées et prédites avec précision, permettant à des décisions de conception plus éclairées.

Caractéristiques de drainage du MOSFET en mode N-canal

Comprendre les caractéristiques de drainage d'un MOSFET en mode N-canal N-canal permet une utilisation efficace.À mesure que la tension de drain-source (V_DS) augmente, le courant de drain (I_D) de ce MOSFET augmente jusqu'à ce qu'il atteigne un point appelé le courant de saturation (IDSS), généralement lorsque la tension de source de porte (V_GS) est de 0V.

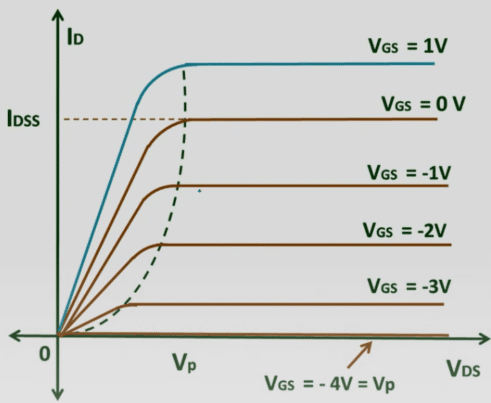

Figure 8: Caractéristiques de drainage du MOSFET en mode d'épuisement du canal N

À mesure que V_DS augmente, le courant de drain augmente initialement, reflétant le mouvement plus libre des électrons dans le canal.Cependant, une fois que le courant atteint la saturation, le courant reste constant même si V_DS augmente davantage car la vitesse d'électrons dans le canal est proche de la valeur maximale.

Lorsqu'une tension négative est appliquée à la porte, elle repousse les électrons dans le canal vers le substrat de type P, les faisant recombiner avec des trous.Cette recombinaison de trous d'électrons réduit le nombre d'électrons libres, réduisant ainsi le courant.À mesure que V_GS négatif augmente, le taux de recombinaison s'accélère, épuisant davantage le canal d'électrons jusqu'à ce que le courant atteigne zéro à la tension de pincement.

Inversement, l'application d'un V_GS positif attire plus d'électrons dans le canal N, augmentant la densité d'électrons et la conductivité du canal, augmentant ainsi l'IDSS I_D ci-dessus actuel.Cela permet un contrôle précis du courant en ajustant V_GS, adapté aux applications qui nécessitent une réglementation de courant fin.

Pendant la conception ou le débogage des circuits, les ingénieurs surveillent étroitement ces caractéristiques.Ils utilisent un équipement de laboratoire pour observer la relation entre V_DS et I_D pour s'assurer que le MOSFET fonctionne dans une plage sûre et optimale.La compréhension de ces caractéristiques de drain améliore non seulement la fiabilité du circuit, mais permet également un contrôle efficace du courant, l'optimisation des performances de l'ensemble du système.

Caractéristiques de transfert du MOSFET de l'épuisement du canal N

Les caractéristiques de transfert d'un MOSFET en mode déplétion du canal N décrivent comment le courant de drain (I_D) varie avec la tension de source de porte (V_GS) à une tension de vidange fixe (V_DS).Cette relation affecte directement le comportement et les performances du circuit.

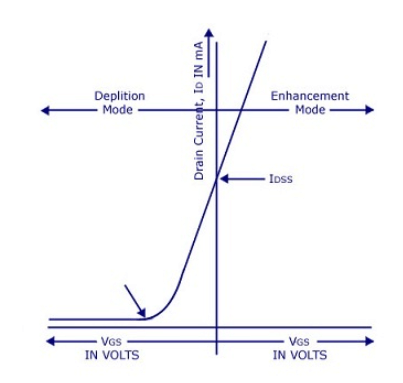

Figure 9: Caractéristiques de transfert du MOSFET de l'épuisement du canal N

Lorsque V_GS est positif, I_D augmente à mesure que V_GS augmente.En effet, V_GS positif attire plus d'électrons dans le canal, ce qui réduit la résistance et augmente le courant.Cela se produit dans la «région d'amélioration», où plus d'électrons rendent le canal plus conducteur.

Inversement, lorsque V_GS est négatif, le MOSFET entre dans la «région de déplétion».Ici, V_GS négatif repousse les électrons du canal, ce qui augmente la résistance et réduit le courant.En ajustant les V_GS négatifs, les ingénieurs peuvent contrôler avec précision la réduction du courant jusqu'à ce qu'elle soit complètement coupée.

La relation entre le courant de drain et la tension de la porte-source peut être décrite par l'équation suivante: .Cette équation aide les ingénieurs à prédire le comportement actuel à différentes valeurs V_GS, qui peuvent optimiser les applications MOSFET.

Les ingénieurs utilisent cette relation pour concevoir et dépanner les circuits.Par exemple, lors de la conception d'amplificateurs ou de circuits de commutation, ils peuvent utiliser cette équation pour ajuster V_GS pour atteindre l'I_D souhaité.Il constitue également la base de la simulation du comportement MOSFET dans le logiciel de simulation de circuit, permettant des prédictions et des ajustements précis dans les applications du monde réel.

Principe de travail du MOSFET en mode P-channel P

Le MOSFET en mode déplétion du canal P se compose d'un canal de type P formé par un matériau semi-conducteur de type P, avec un substrat semi-conducteur de type N.Les principaux porteurs de cet appareil sont des trous, qui s'écoulent de la source vers le drain à travers le canal de type P.En raison du dopage élevé, la concentration de trou dans le canal est élevée, ce qui le rend hautement conducteur.

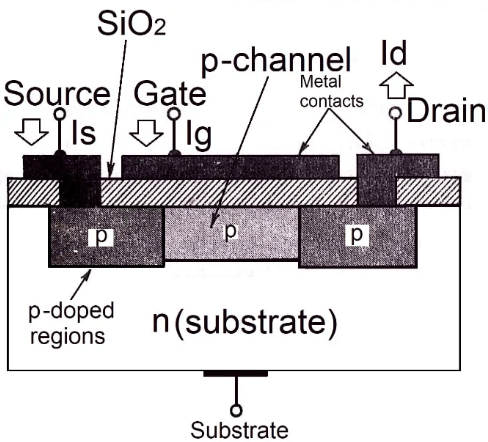

Figure 10: Structure du MOSFET en mode d'épuisement en n canal N

Lorsqu'il n'y a pas de tension de porte (v_gs = 0v), le MOSFET est généralement à l'état "ON", permettant à un grand courant de drain (I_D) de s'écouler.En effet, le canal de type P est naturellement plein de trous, et le courant peut s'écouler facilement sans tension supplémentaire.

Lorsqu'une tension positive est appliquée à la porte, elle attire des électrons dans la zone du canal, où ils se combinent avec des trous pour former une région d'épuisement.La production d'ions à impuretés négatifs fixes réduit le nombre de trous dans le canal, ce qui réduit sa conductivité et réduit ainsi le courant de drain.En contrôlant précisément la tension de la porte, le degré d'épuisement du canal et la taille du courant de drain peuvent être affinés.

Pour désactiver complètement un MOSFET de déplétion du canal P, deux méthodes peuvent être utilisées: retirez la tension positive entre la source et le drain (coupez le biais de drain) ou appliquez une tension de porte négative.L'application d'une tension de porte négative augmente la région de déplétion, encourageant davantage les électrons à se combiner avec des trous.Ce processus réduit considérablement le nombre de trous dans le canal, ce qui fait que le courant s'affaiblit jusqu'à ce qu'il s'arrête complètement, désactivant efficacement le transistor.

Principe de travail du MOSFET en mode N-canal N

Le MOSFET en mode déplétion du canal N est un transistor à effet de champ avec un canal semi-conducteur de type N reliant la source et le drain, tandis que le substrat est un semi-conducteur de type P.Dans cet appareil, les électrons sont les principaux porteurs qui transportent le courant à travers le canal de type N entre la source et le drain.

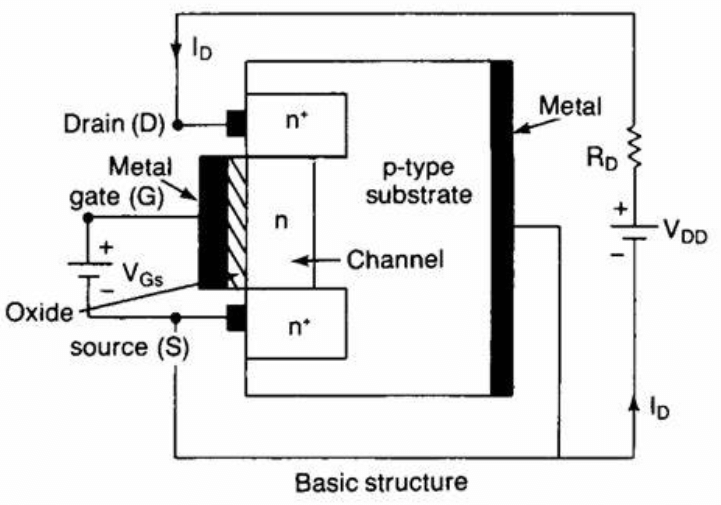

Figure 11: Structure du MOSFET en mode d'étirement du canal N

Ce MOSFET ne nécessite pas de tension de porte externe à s'allumer, ce qui est une différence clé par rapport au MOSFET en mode d'amélioration.Lorsqu'une tension est appliquée entre la source et le drain, le courant circule naturellement à travers le canal de type N, permettant au transistor de conduite sans tension de grille.

En fonctionnement réel, en appliquant une tension de porte négative (V_GS < 0) pushes electrons to the dielectric layer below the N region. This reduces the number of electrons in the channel, forming a depletion region. The formation of this depletion layer reduces the conductivity of the channel, thereby reducing the drain current (I_D). This process enables fine control of current flow, especially in applications that require precise current regulation.

À mesure que la tension de grille négative augmente, le MOSFET entre en mode Pinch-Off, ce qui fait que le courant de vidange diminue jusqu'à ce qu'il s'arrête.L'épuisement des électrons dans la région N devient le mécanisme clé pour contrôler le courant de drain.La combinaison de la tension de drain (V_DS> 0) et de la tension de porte négative (V_GS < 0) creates a depletion layer near the drain that is wider than the source, which enhances the flexibility and precision of current control.

Les caractéristiques de fonctionnement du MOSFET en mode épuisement du canal N le rendent très utile dans les applications qui nécessitent un contrôle de courant fin, tel que la gestion de la puissance, la modulation du signal et la détection.Les ingénieurs électroniques qui comprennent et exploitent ce MOSFET peuvent concevoir et optimiser plus efficacement les circuits pour assurer un fonctionnement efficace et une stabilité à long terme de l'appareil.

Application du MOSFET de type épuisement

Les MOSFET en mode profondeur sont largement utilisés dans divers circuits car ils peuvent être activés sans tension de porte externe.Leurs applications vont des chemins de conduction de base aux conceptions et fonctions de circuits complexes.

Courant constant Source et régulateur linéaire: MOSFET en mode épuisement agit comme un transistor de passage pour fournir un courant ou une tension stable.Par exemple, dans une source de courant constante, le MOSFET assure une sortie de courant cohérente indépendamment des changements de charge.Dans un régulateur linéaire, la résistance au canal est ajustée en contrôlant avec précision la tension de la porte pour stabiliser la tension de sortie.Les ingénieurs doivent avoir une compréhension approfondie des relations à courant de tension et les compétences nécessaires pour contrôler précisément ces opérations.

Circuits de puissance auxiliaires de démarrage: les MOSFET en mode épuisement sont utilisés dans les circuits de démarrage pour fournir le chemin de puissance nécessaire lorsque le circuit est initialisé.Étant donné que ce sont des appareils activés par défaut, ils peuvent être alimentés immédiatement sans signaux de contrôle complexes, garantissant un démarrage rapide.

Circuits de flyback dans PWM ICS: Dans les circuits intégrés de la modulation de la largeur d'impulsion (PWM), les MOSFET en mode épuisement sont utilisés dans les circuits de flyback couramment trouvés dans les alimentations pour obtenir une conversion efficace de puissance.Ces MOSFET sont utilisés comme éléments de commutation pour contrôler le transfert de puissance à haute fréquence, ce qui nécessite un contrôle de synchronisation et de tension précis.

Commutateurs de télécommunications et relais à semi-conducteurs: Dans les applications de télécommunications et de câblage d'alimentation, les MOSFET en mode épuisement fournissent des fonctions de commutation fiables.Leur fiabilité élevée et leur réponse rapide peuvent contrôler efficacement un grand nombre de signaux de télécommunications ou de câblage d'alimentation.

Circuits de surveillance de balayage et de courant de tension: Les MOSFET en mode épuisement sont utilisés pour mesurer et contrôler avec précision les changements de tension et de courant.Cela permet une surveillance et des ajustements détaillés du système, permettant aux ingénieurs d'affiner le système pour des performances optimales.

Circuits de conduite LED: lors de la conduite des tableaux LED, les MOSFET en mode épuisement régulent le courant à travers les LED, garantissant une luminosité et un contrôle de température de couleur approprié.Cela implique des stratégies de contrôle actuelles complexes et une gestion thermique efficace.

Conclusion

Le mode de profondeur MOSFET joue un rôle important dans la conception des circuits électroniques modernes en raison de ses caractéristiques normalement ouvertes et de sa capacité de contrôle du courant.Que ce soit dans la source de courant constant, le circuit de régulateur linéaire ou la résistance de charge dans un circuit logique numérique, le mode d'appauvrissement MOSFET a montré ses avantages uniques.En comprenant profondément les caractéristiques de drainage et les caractéristiques de transfert du MOSFET en mode épuisement du canal P et du canal N, les ingénieurs peuvent mieux concevoir et optimiser les circuits pour répondre à diverses exigences d'application.De plus, la large application de MOSFET en mode épuisement dans les circuits d'alimentation auxiliaires de démarrage, les circuits de flyback dans PWM IC, et les circuits de surveillance de la tension et de courant prouve en outre son importance dans les systèmes électroniques.La maîtrise de ces connaissances aidera à développer des produits électroniques plus efficaces et fiables.

Questions fréquemment posées [FAQ]

1. Quelle est la différence entre le MOSFET et le MOSFET de déplétion?

Un MOSFET (transistor à effets de champ d'oxyde de métal-oxyde-semi-conducteur) est un transistor utilisé pour amplifier et changer de signaux électroniques.Il est disponible en deux types principaux: l'amélioration et l'épuisement.

MOSFET du mode d'amélioration: Ce type de MOSFET est désactivé lorsqu'aucune tension n'est appliquée.Pour l'allumer, une tension positive (canal n) ou négative (canal p) doit être appliquée entre la porte et la source.

MOSFET du mode d'épuisement: Contrairement au mode d'amélioration, le MOSFET en mode épuisement est naturellement activé lorsqu'aucune tension n'est appliquée.En appliquant une tension opposée au mode d'amélioration, sa capacité à conduire l'électricité peut être réduite jusqu'à ce qu'elle soit complètement désactivée.

2. Comment augmentez-vous la région de déplétion?

L'augmentation de la région de déplétion dans un MOSFET peut être réalisée en suivant ces étapes:

L'application d'un biais inverse: dans un MOSFET en mode d'épuisement, l'augmentation du biais inverse entre la porte et la source peut augmenter la région d'épuisement.Cela fait que les électrons sont éloignés de la région de déplétion, augmentant ainsi la largeur de la région de déplétion.

Sélection du matériau: Le choix d'un matériau semi-conducteur avec une concentration de dopage plus élevée peut également affecter la largeur de la région de déplétion.Une concentration de dopage élevée signifie généralement une région de déplétion plus étroite.

3. Pourquoi la région d'épuisement est-elle neutre?

La région de déplétion est appelée neutre car la somme des charges positives et négatives est égale dans cette région.Bien que le nombre de transporteurs libres (tels que les électrons et les trous) dans la région de déplétion soit réduit, les atomes de dopants ionisés sont chimiquement stables et leurs charges positives et négatives sont équilibrées, de sorte qu'elles sont globalement neutres.

4. Quel type de MOSFET est le meilleur et pourquoi?

Le choix du type de MOSFET est mieux dépend des exigences de l'application:

Les MOSFET de type amélioration sont plus adaptés aux applications de commutation car elles restent éteintes lorsqu'il n'y a pas de tension d'entrée, ce qui aide à économiser de l'énergie et à réduire la consommation d'énergie.

Les MOSFET de type épuisement conviennent aux situations où la conduction par défaut est requise.

Par conséquent, il n'y a pas de "meilleur" absolu, mais il doit être sélectionné en fonction de la conception de circuits spécifique et des exigences fonctionnelles.

5. Quels sont les inconvénients de MOSFET?

Les principaux inconvénients du MOSFET comprennent:

Sensibilité élevée: le MOSFET est très sensible à l'électricité statique et peut être facilement endommagé par l'électricité statique.

Problèmes de conductivité thermique: Lorsque le courant augmente, le MOSFET peut générer beaucoup de chaleur et des mesures de dissipation de chaleur supplémentaires peuvent être nécessaires.

Fuite des portes: Dans certains cas, la porte peut avoir une petite fuite, ce qui affecte les performances du MOSFET.
