Résistivité électrique: matériaux, formule et équation
2025-08-07 37788

La résistivité électrique montre à quel point un matériau résiste à l'écoulement du courant électrique.Il nous aide à comprendre quels matériaux sont de bons conducteurs ou des isolateurs.Cela le rend utile dans la conception de circuits, le choix des fils et la sélection des bons matériaux pour l'électronique.Dans cet article, vous apprendrez ce qu'est la résistivité, comment le calculer et pourquoi cela compte.

Catalogue

Figure 1. Résistivité électrique

Qu'est-ce que la résistivité électrique?

La résistivité électrique est la propriété d'un matériau qui mesure à quel point il résiste à l'écoulement du courant électrique.Il représente l'opposition du matériau au mouvement des électrons et est l'inverse de la conductivité électrique.Une résistivité plus élevée signifie que le matériau est moins capable de conduire de l'électricité, tandis qu'une résistivité plus faible indique une meilleure conductivité.

Unités utilisées pour la résistivité

Système	Unité de résistivité	Symbole
SI (Standard)	Ohm mètre	Ω · m
CGS (Centimètre-gramme-seconde)	Ohm centimètre	Ω · cm
Mks (Mètre-kilogramme-seconde)	Ohm mètre	Ω · m
Impérial (utilisé rarement)	Ohm pouce	Ω · in
Dérivé Unité (microscope)	Microohme centimètre	µω · cm
Dérivé Unité (usage industriel)	Microohme mètre	µω · m

Comment calculer la résistivité électrique

Deux formules standard aident à définir et à calculer la résistivité, selon la situation et les données disponibles.

Formule 1: Utilisation du champ électrique et de la densité de courant

Cette formule exprime la résistivité (ρ) comme rapport du champ électrique (E) à la densité de courant (J).Il est couramment utilisé en physique pour comprendre comment un matériau réagit au niveau microscopique.

• ρ (résistivité): ohm-mètres (ω · m)

• E (champ électrique): volts par mètre (v / m)

• J (densité actuelle): ampères par mètre carré (A / m²)

Cette équation explique comment la structure interne d'un matériau affecte la façon dont le courant le déplace lorsqu'il est soumis à un champ électrique.

Formule 2: Utilisation de la résistance, de la longueur et de la section transversale

Dans les applications pratiques, cette formule est plus courante.Il calcule la résistivité en fonction des propriétés physiques mesurables:

• r (résistance): ohms (ω)

• A (zone transversale): mètres carrés (m²)

• l (longueur): mètres (m)

Si la résistivité reste la même, l'augmentation de la longueur du matériau ou la réduction de sa zone transversale augmentera la résistance.Inversement, réduire la longueur ou augmenter la zone réduira la résistance.

La résistivité elle-même est une propriété fixe du matériau, mais la résistance peut changer en fonction des dimensions de l'objet.Par exemple, le cuivre a une faible résistivité, ce qui le rend idéal pour les fils, tandis que le caoutchouc a une résistivité élevée et est utilisé comme isolant.

Différence entre la résistance électrique et la résistivité

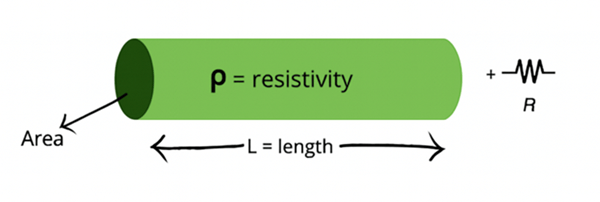

Figure 2. Relation entre la résistivité (ρ), la résistance (R), la longueur (L) et la zone en coupe transversale (A)

Alors que la résistivité électrique décrit à quel point un matériau résiste à l'écoulement du courant électrique en soi, la résistance fait référence à la façon dont un objet spécifique fabriqué à partir de ce matériau réagit au flux de courant.La résistivité reste constante pour un matériau donné, mais la résistance change en fonction de la longueur et de la zone transversale de l'objet.

Par exemple, deux fils faits du même matériau peuvent avoir des valeurs de résistance différentes si l'une est plus longue ou plus mince que l'autre.En effet, la résistance augmente avec la longueur et diminue avec la largeur.La relation est décrite par la formule:

$$R=\rho \frac{L}{\mathrm{UN}}$$

Où:

• r est une résistance (Ω)

• ρ est résistivité (ω · m)

• l est la longueur du matériau (m)

• a est la zone transversale (m²)

Cette formule montre que la résistance dépend à la fois de la résistivité du matériau et de sa taille.

Dans les fils, cette formule aide à calculer la résistance en utilisant la longueur et le diamètre du fil.Pour les feuilles minces ou les films, le même principe s'applique, mais la zone est écrite comme une épaisseur de temps de largeur.Dans ce cas, la résistance aux feuilles est souvent utilisée:

Exemple:

Un fil de nichrome avec:

• ρ = 1,10 × 10^(-6)Ω⋅m

• longueur = 1,5 m, et

• zone = 0,5 mm² (qui est 0,5 × 10^(-6) m²)

a une résistance:

$$R=\frac{1.1\times {10}^{-6}\times 1.5}{\mathrm{0,5}\times {10}^{-6}}=3.3\Omega$$

Pour les feuilles minces ou les films, le même principe s'applique, mais la zone est écrite comme une épaisseur de temps de largeur.Dans ce cas, la résistance aux feuilles est souvent utilisée:

$$R=R_s\frac{L}{w}$$

Où RS est la résistance à la feuille dans les ohms par carré (Ω / □).Ceci est utile pour des matériaux comme les films minces, où l'épaisseur est constante.

Facteurs affectant la résistivité électrique

Plusieurs facteurs influencent la résistivité électrique d'un matériau.

Type de matériau

Différents matériaux ont des structures atomiques différentes, ce qui affecte la facilité avec laquelle les électrons peuvent s'écouler.Les bons conducteurs comme le cuivre et l'aluminium ont une faible résistivité, tandis que les isolateurs comme le caoutchouc ou le verre ont une résistivité élevée.

Température

Dans la plupart des conducteurs, la résistivité augmente avec la température.Alors que les atomes vibrent davantage avec la chaleur, ils interfèrent avec l'écoulement des électrons.En revanche, les semi-conducteurs montrent souvent une diminution de la résistivité à des températures plus élevées en raison de l'augmentation des porteurs de charge.

Impuretés

L'ajout d'impuretés à un matériau peut perturber l'écoulement des électrons et augmenter la résistivité.Dans les semi-conducteurs, ce processus est connu sous le nom de dopage et est utilisé intentionnellement pour contrôler le comportement électrique.

Défauts cristallins

Imperfections dans la structure cristalline, telles que les joints de grains ou les luxations, disperser les électrons et augmenter la résistivité.Les matériaux avec des structures cristallines plus uniformes ont tendance à mieux conduire.

Déformation mécanique

L'étirement, la compression ou la flexion d'un matériau peut changer son arrangement atomique interne.Cette déformation peut augmenter ou diminuer la résistivité en fonction de la façon dont la structure est affectée.

Comportement résistif des matériaux électriques communs

Figure 3. Comportement résistif des matériaux électriques communs

La résistivité des matériaux change avec la température, et ce changement est défini par le coefficient de température.Les matériaux avec un coefficient élevé montrent plus d'ion V ariat à mesure que la température augmente.Ce comportement est bénéfique dans les composants sensibles à la température comme les thermistances, mais pas idéal pour les circuits de précision.Pour assurer une résistance stable, les résistances en feuille métallique sont souvent utilisées en raison de leur résistivité faible et cohérente.

Les matériaux résistants communs comprennent le nichrome et la constante.Nichrome offre une résistivité élevée et résiste à la chaleur et à l'oxydation, mais il est difficile de souder.Constantan, en revanche, est facile à souder et a un coefficient de température très basse, ce qui le rend adapté aux applications qui nécessitent une stabilité de la résistance.

Résistivité électrique, conductivité et coefficient de température à 20 ° C

Matériel	Résistivité ρ (ω · m)	Conductivité σ (s / m)	Coefficient de température (1 / ° C) × 10⁻³	Notes
Argent	1.59 × 10⁻⁸	6.30 × 10⁷	3.8	Meilleur chef d'orchestre naturel
Cuivre (pur)	1.68 × 10⁻⁸	5.96 × 10⁷	3.9	Largement utilisé dans le câblage
Or	2.44 × 10⁻⁸	4.10 × 10⁷	3.4	Résistant à la corrosion
Aluminium	2.82 × 10⁻⁸	3,50 × 10⁷	3.9	Léger conducteur
Calcium	3.36 × 10⁻⁸	2.97 × 10⁷	4.1 (environ)	Réactif métal
Béryllium	4.00 × 10⁻⁸	2,50 × 10⁷	3.6	Fort, métal léger
Rhodium	4.51 × 10⁻⁸	2.22 × 10⁷	4.3	Durable, cher
Tungstène	5.60 × 10⁻⁸	1.79 × 10⁷	4.5	Haut point de fusion
Zinc	5.90 × 10⁻⁸	1.69 × 10⁷	3.7	Utilisé en galvanisation
Nickel	6.99 × 10⁻⁸	1.43 × 10⁷	6	Magnétique applications
Lithium	9.28 × 10⁻⁸	1.08 × 10⁷	6	Batterie matériel
Fer	1,00 × 10⁻⁷	1,00 × 10⁷	5	Magnétique cœur
Platine	1.06 × 10⁻⁷	9.43 × 10⁶	3.9	Écurie référence
Étain	1.09 × 10⁻⁷	9.17 × 10⁶	4.5	Soudure alliage
Plomb	2.20 × 10⁻⁷	4.55 × 10⁶	3.9	Blindage utiliser
Laiton (70/30)	~ 6.0 × 10⁻⁸	~ 1.6 × 10⁷	1,5 à 2,0	Utilisé dans les connecteurs
Manganine	4.82 × 10⁻⁷	2.07 × 10⁶	0,002	Précision résistances
Constant	4.90 × 10⁻⁷	2.04 × 10⁶	0,008	Écurie résistance
Cupronickel (70/30)	~ 5.0 × 10⁻⁷	~ 2.0 × 10⁶	0,006	Résistant à la corrosion
Nichrome	1.10 × 10⁻⁶	9.09 × 10⁵	0.4	Chauffage éléments
Mercure	9.80 × 10⁻⁷	1.02 × 10⁶	0.9	Toxique, obsolète
Carbone (amorphe)	5 × 10⁻⁴ à 8 × 10⁻⁴	1.25 × 10³ à 2 × 10³	-0,5	Utilisé dans les résistances de carbone
Graphite	~ 1 × 10⁻⁵	~ 10⁴	Varie	De bas niveau conducteur
Silicium (dopé)	~ 10⁻³ à 10²	Dépend en dopage	N / A	Semi-conducteur matériel
Fer Oxyde (fe₂o₃)	~ 10² à 10³	Très faible	Négatif	Utilisé dans les thermistances

Applications de résistivité électrique

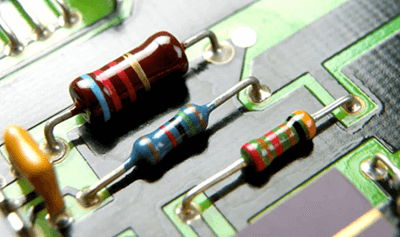

Figure 4. Applications de la résistivité électrique

• Conducteurs et isolants - Les matériaux à faible résistance comme le cuivre sont utilisés pour le câblage, tandis que les matériaux à haute résistance comme le caoutchouc agissent comme des isolateurs.

• Capteurs de température - Les thermistances et les RTD s'appuient sur les changements de résistivité pour mesurer avec précision la température.

• Résistances électroniques - Les résistances utilisent des matériaux avec une résistivité stable pour un contrôle précis dans les circuits.

• Éléments de chauffage - Les alliages à haute résistance comme le Nichrome produisent de la chaleur lorsque le courant circule, utilisé dans les radiateurs et les appareils électroménagers.

• Semi-conducteurs - Les matériaux comme le silicium ont une résistivité contrôlée pour faire des puces, des diodes et des transistors.

• Les enquêtes géophysiques - la résistivité du sol et des roches est mesurée pour trouver de l'eau, des minéraux ou étudier la structure du sol.

• Détection de la corrosion - La résistivité croissante peut signaler la corrosion dans les métaux comme les pipelines ou les ponts.

• Diagnostic médical - La résistivité tissulaire aide à détecter les anomalies dans les outils d'imagerie.

Conclusion

Comprendre la résistivité électrique nous donne une meilleure idée de la façon dont les matériaux se comportent lorsque l'électricité les traverse.De choisir le bon métal pour le câblage à la conception de capteurs ou d'éléments de chauffage, la résistivité est importante dans de nombreux systèmes électriques et électroniques.
