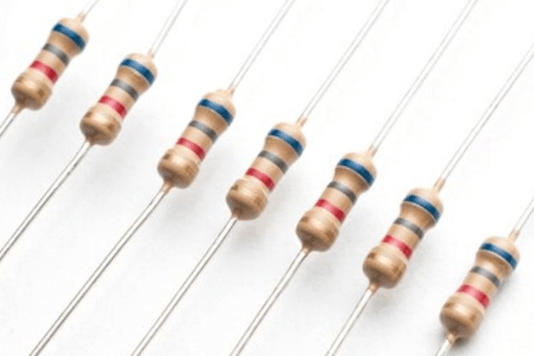

Figure 1. Résistations de films en carbone

Qu'est-ce que les résistances de film en carbone?

Une résistance de film en carbone est un type de résistance fixe utilisée pour contrôler le courant électrique ou diviser la tension dans les circuits électroniques.Il est fabriqué en appliquant une fine couche de carbone sur un noyau isolant en céramique.La couche de carbone agit comme l'élément résistif, restreignant l'écoulement du courant à travers le composant.

Les résistances de films en carbone sont disponibles dans une large gamme de valeurs de résistance, généralement de quelques ohms à plusieurs mégaohms.Leurs niveaux de tolérance varient généralement de ± 2% à ± 10%, ce qui les rend adaptés aux applications à usage général.

Construction de la résistance au cinéma en carbone

Les résistances de films de carbone sont formées en enrobant un noyau en céramique avec une fine couche de carbone.La construction d'une résistance de film en carbone se compose des cinq parties principales suivantes, comme indiqué dans l'image:

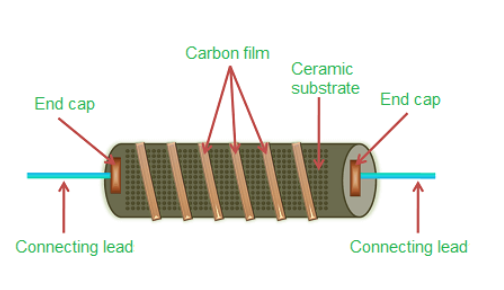

Figure 2. Construction de résistance de film en carbone

Substrat en céramique

Le substrat en céramique forme le noyau de la résistance.Il est choisi pour ses excellentes propriétés isolantes et sa capacité à résister à des températures élevées.Ce substrat fournit une base stable et empêche la chaleur ou l'électricité d'affecter d'autres composants de circuit.

Film de carbone

Une fine couche de carbone est déposée à la surface de la céramique.Ce film de carbone agit comme l'élément résistif, limitant l'écoulement du courant électrique à travers la résistance.La valeur de résistance peut être ajustée en modifiant l'épaisseur de la couche de carbone ou en y coupant une rainure en spirale.

Bouchons finaux

Les capuchons d'extrémité métalliques sont ajustés aux deux extrémités de la résistance.Ils garantissent un contact électrique sécurisé avec le film de carbone et fournissent un support mécanique pour les fils de connexion.

Connexion des fils

Les fils de connexion en cuivre s'étendent de chaque capuchon d'extrémité.Ces fils permettent à la résistance d'être facilement connectée dans un circuit électronique.

Couche époxy

L'ensemble entier est recouvert d'une couche époxy.Ce revêtement protège la résistance des dommages physiques, de l'humidité et de la poussière, tout en maintenant sa stabilité à long terme dans diverses conditions environnementales.

Le noyau en céramique de la résistance du film de carbone assure l'isolation, le film de carbone fournit une résistance et les plafonds finaux avec les fils de connexion facilitent l'intégration du circuit.La couche époxy protectrice améliore encore la stabilité du composant.Cette construction permet à la résistance d'obtenir une large gamme de valeurs de résistance.

Principe de travail résistant au film de carbone

Les résistances de film de carbone fonctionnent en utilisant une fine couche de carbone déposée sur un substrat en céramique comme élément résistif.Le film de carbone résiste à l'écoulement du courant électrique, tandis que la base en céramique offre une isolation et une stabilité thermique.

Pour créer ce film, les hydrocarbures tels que le méthane sont décomposés thermiquement à environ 1000 ° C dans le vide, permettant au carbone d'adhérer à la surface de la céramique.Une rainure hélicoïdale est ensuite coupée dans le film de carbone, augmentant la longueur du chemin du courant, ce qui permet un contrôle précis de la valeur de résistance.La résistance peut être affinée en ajustant l'épaisseur de la couche de carbone ou de la géométrie de la rainure.

Paramètres des résistances de films en carbone

Valeur de résistance nominale

La valeur nominale est la résistance étiquetée de la résistance.Il est mesuré en ohms (Ω) et souvent exprimé en unités plus grandes telles que les kiloohms (kΩ) ou les mégaohms (MΩ).La conversion d'unité est simple:

• 1 kΩ est égal à 1 000 Ω

• 1 MΩ est égal à 1 000 kΩ

Les résistances de films de carbone suivent les valeurs de résistance standardisées basées sur les spécifications internationales.Leur plage de résistance typique s'étend de 1 Ω à 10 MΩ.

Tolérance (erreur autorisée)

La tolérance indique dans quelle mesure la résistance réelle peut varier de la valeur nominale.Cet ion V ariat est exprimé en pourcentage et aide à déterminer la précision de la résistance.La tolérance est généralement marquée par un code de lettre:

• F pour ± 1%

• g pour ± 2%

• J pour ± 5%

• k pour ± 10%

Une tolérance plus faible signifie une plus grande précision.Pour les circuits qui nécessitent une tension ou un contrôle de courant précis, des résistances avec des tolérances plus strictes sont recommandées.

Puissance nominale

La puissance nominale est la quantité maximale de puissance qu'une résistance peut se dissiper en toute sécurité sans affecter ses performances.Il est mesuré en watts (w) et dépend de facteurs tels que la température ambiante et le flux d'air.Bien que les cotes de puissance ne soient pas imprimées sur le corps de la résistance, elles peuvent être estimées en fonction de la taille du composant.Des résistances plus grandes soutiennent généralement des cotes de puissance plus élevées.Les niveaux de puissance nominaux communs comprennent:

• 0,125 W, 0,25 W, 0,5 W, 1 W, 2 W, 5 W, 10 W

Pour l'électronique compacte, de plus petites résistances de films en carbone comme la série RTX sont utilisées.Ces résistances sont codées par couleur et généralement évaluées à 0,125 W.

Grades de tolérance et taux d'erreur

Les résistances de films en carbone sont classées par taux d'erreur en trois niveaux standard:

• Grade 1: ± 5%, grade 2: ± 10%, grade 3: ± 20%

La plupart des résistances à usage général se situent dans la plage de 5% à 10%.Le choix de la bonne note dépend de la précision requise dans votre circuit.

Marquages de résistance de film en carbone

Les résistances de films en carbone sont souvent étiquetées avec un code «RT»:

• r signifie résistance, t indique le matériau de film en carbone

Par exemple, RT47KJ fait référence à une résistance de film de carbone avec une résistance de 47 kΩ et une tolérance ± 5%.

Les résistances de films en carbone sont marquées de plusieurs manières.

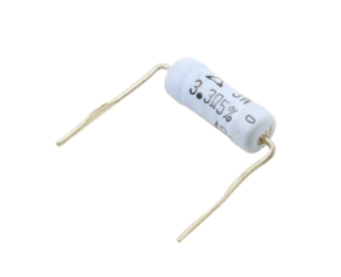

Figure 3. Méthode de marquage direct sur la résistance du film en carbone

La méthode de marquage direct montre la valeur de résistance et l'unité directement sur la résistance;Si aucune tolérance n'est notée, elle est de ± 20%.La méthode du symbole de texte utilise des nombres et des lettres nuls indiquent la valeur, et les lettres montrent le placement décimal et la tolérance.La méthode numérique utilise trois chiffres: les deux premiers sont des chiffres significatifs, et le troisième est le nombre de zéros.La tolérance est montrée avec une lettre.La méthode du code couleur, qui sera expliquée ensuite, utilise des bandes colorées pour représenter les valeurs et la tolérance.

Code couleur de la résistance au film de carbone

Les résistances de films de carbone utilisent un système de codage couleur standardisé pour indiquer leur valeur de résistance, leur tolérance et parfois le coefficient de température.Le code est représenté par une série de bandes colorées imprimées sur le corps de la résistance.Chaque couleur correspond à une valeur numérique ou un multiplicateur, comme indiqué dans le tableau fourni.

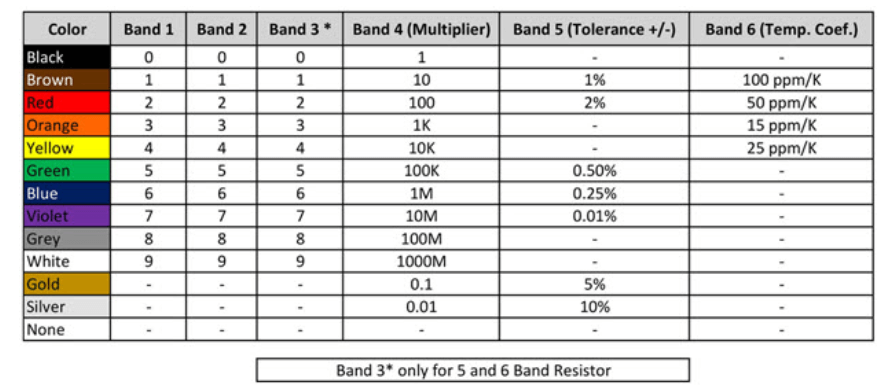

Figure 4. Code couleur de résistance de film en carbone

Les groupes signifiant:

• Bande 1 et 2 - Premier et deuxième chiffres significatifs.

• Bande 3 - troisième chiffre (uniquement pour les résistances de 5 et 6 bandes).

• Bande 4 - Multiplicateur (puissance de dix).

• Bande 5 - Tolérance (précision de la valeur).

• Bande 6 - Coefficient de température (changer avec la température, uniquement pour 6 bandes).

Valeurs de couleur:

• chiffres: noir (0), marron (1), rouge (2), orange (3), jaune (4), vert (5), bleu (6), violet (7), gris (8), blanc (9)

• Multipliers: mêmes couleurs que les chiffres, l'or (0,1), l'argent (0,01)

• Tolérance: brun (± 1%), rouge (± 2%), or (± 5%), argent (± 10%), aucun (± 20%)

• Temp.Coefficient: marron (100 ppm / k), rouge (50 ppm / k), orange (15 ppm / k), jaune (25 ppm / k)

Exemple:

Couleurs: rouge, violet, jaune, or -> 27 × 10 000 = 270kΩ27 × 10 000 = 270kΩ27 × 10 000 = 270kΩ ± 5%.

Spécifications techniques des résistances de films en carbone

Paramètre	Typique Spécification
Plage de résistance	1 Ω à 10 MΩ
Options de tolérance	± 1%, ± 2%, ± 5%, ± 10%, ± 20%
Stabilité de la vie de chargement	≤ ± 2% de variation après 1000 heures à la note charger
Niveau de bruit maximal	≤ 20 µV / V
Coefficient de température (TCR)	± 200 ppm / ° C à ± 1500 ppm / ° C
Coefficient de tension	0,0005% / V
Température de fonctionnement maximale	150 ° C
Cote de puissance	0,125 W à 2 W (selon la taille)
Tension diélectrique résonnant	En règle générale, 300 V à 700 V
Résistance à l'isolation	≥ 10⁹ Ω
Plage de température de fonctionnement	-55 ° C à +155 ° C
Taux d'échec	< 1 failure per 10⁶ hours
Protection de l'environnement	Recouvert d'époxy ou de protection similaire matériel
Conformité	Répond aux normes ROHS, REACH et IEC

Applications de résistances de films en carbone

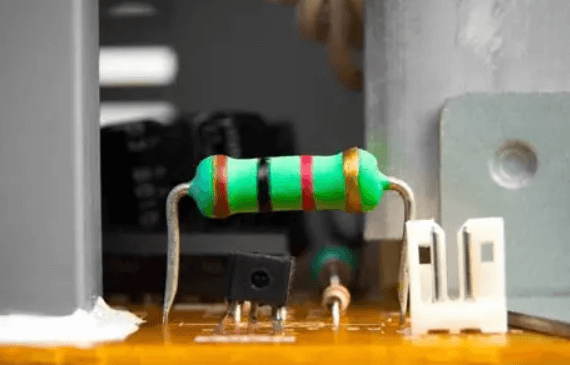

Figure 5. Utilisation des résistances de films en carbone

• Fourniture de puissance à haute tension - Les résistances de films en carbone sont idéales pour les circuits nécessitant une résistance à des tensions allant jusqu'à 15 kV.

• Radar et Systèmes de communication - résiste aux environnements à haute fréquence et à forte intensité de chaleur.

• Équipement d'imagerie aux rayons X et médicale - Les résistances de film de carbone fonctionnent de manière fiable à des températures élevées et une contrainte électrique.

• Technologies laser - adaptées aux circuits exposés à des surtensions de chaleur et d'énergie extrêmes.

• Électronique grand public - couramment utilisé dans les téléviseurs, les radios et les appareils audio pour la stabilité du signal.

• Électronique automobile - La résistance du film en carbone prend en charge les performances des unités de contrôle du moteur (ECU) et d'autres circuits automobiles sujets à la chaleur.

• Machines industrielles - Fournit une durabilité dans les régulateurs d'énergie, les commandes de moteurs et les systèmes d'automatisation.

• Instruments de mesure et d'essai - assure la précision des équipements de précision exposés à des températures variées.

• Systèmes de conversion de puissance - Les résistances de films en carbone sont utilisées dans les onduleurs, les UPS et d'autres systèmes où une stabilité à haute tension est nécessaire.

• Applications aérospatiales et de défense - Critique pour les systèmes exposés à des environnements sévères et exigeant des conditions opérationnelles.

Résistances de films en carbone Avantages et inconvénients

Caractéristiques	Avantages	Désavantage
Stabilité de la température	Résistance stable à travers le changement températures	Moins stable que les résistances de films métalliques en conditions thermiques extrêmes
Performance de bruit	Faible bruit électrique, idéal pour l'audio et circuits de précision	Encore plus bruyant que le film métallique alternatives
Coût et disponibilité	Bon marché et largement disponible	Des performances plus faibles par rapport à résistances de qualité supérieure
Précision de fabrication	Résistance facile à affiner en utilisant le laser garniture	Limité aux gammes de tolérance standard (± 2% à ± 10%)
Durabilité	Le revêtement époxy protège contre l'humidité et les dommages	Moins durable en haute humidité ou environnements corrosifs
Plage de résistance	Offre une large plage de résistance (1Ω à 10mΩ)	Performances limitées à haute fréquence
Manipulation de puissance	Prend en charge les cotes de puissance communes (1/8W à 2W)	Pas adapté à la haute puissance ou Applications de haute précision
Utilisation générale	Fiable pour la plupart standard, non critique applications électroniques	Non recommandé pour la mission critique ou Électronique très sensible

Résistance de film en carbone vs autre résistance

Résistance au film métallique Vs.Résistance de film en carbone

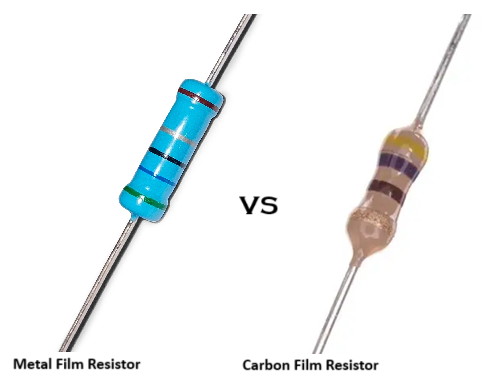

Figure 6. Résistances de films métalliques et résistances de films en carbone

Fonctionnalité	Métal Résistance de film	Carbone Résistance de film
Matériel	Couche métallique mince (généralement alliage de chrome nickel) déposé sur une tige en céramique.	Film de carbone déposé sur une céramique substrat.
Construction	Le film métallique est précisément taillé (en spirale Couper) pour régler la résistance.	Le film de carbone est déposé et façonné former la résistance.
Tolérance	Tolérance très serrée, généralement ± 0,1% à ± 1%.	Tolérance plus élevée, généralement ± 2% à ± 5%.
Coefficient de température	Faible (± 50 à ± 100 ppm / ° C), stable avec changements de température.	Plus élevé (± 200 à ± 500 ppm / ° C), moins stable avec température.
Niveau de bruit	Bruit très faible dû au métal uniforme film.	Bruit plus élevé à cause du carbone granulaire composition.
Stabilité et fiabilité	Très stable dans le temps et conditions environnementales.	Moins stable;peut dériver avec l'âge et changements environnementaux.
Plage de résistance	Large gamme: généralement de quelques ohms à plusieurs MΩ.	Plage modérée: généralement à partir de quelques-uns ohms à quelques MΩ.
Cote de puissance	Évaluation de puissance généralement plus faible par rapport à Film de carbone de taille similaire.	Évaluation de puissance légèrement supérieure pour le même taille.
Réponse en fréquence	Excellent pour la haute fréquence Applications (faible inductance et capacité).	Pas aussi bon aux hautes fréquences;plus haut inductance.
Stabilité de la température	Très bon - un changement minimal avec Température V ariat ION.	Pauvre - La résistance peut varier significativement avec la température.
Coefficient de tension	Très bas;La résistance reste stable sous tension.	Plus haut;La résistance peut changer avec tension appliquée.
Durabilité	Plus sensible à la surtension et à la surcharge conditions.	Meilleure tolérance aux surcharges et surtension.
Coût	Plus cher en raison de la précision fabrication.	Moins cher, largement utilisé pour le général fins.
Applications	Circuits de précision, à faible bruit Amplificateurs, instruments de mesure, utilisations à haute fréquence.	Électronique à usage général, consommateur dispositifs, applications où la précision n'est pas critique.
Code couleur	Code couleur de résistance standard utilisé.	Code couleur de résistance standard utilisé.
Tailles typiques	Disponible en trou à travers standard et Packages SMD.	Également disponible dans le trou à travers standard et packages SMD.
Durée de vie	Une durée de vie plus longue en opération stable conditions.	Une durée de vie plus courte par rapport au film métal, surtout sous le stress.
Notes de puissance communes	1/8W, 1/4W, 1/2W, 1W (généralement plus bas pour les types de précision).	1/4W, 1/2W, 1W, 2W (peut gérer légèrement plus de puissance).

Résistance de composition du carbone Vs.Résistance de film en carbone

Bien que les deux remplissent la même fonction de base pour limiter le courant et la tension de contrôle, elles diffèrent en construction, en caractéristiques de performance, en stabilité et en applications.

Fonctionnalité	Carbone Résistance de composition (CCR)	Carbone Résistance au film (CFR)
Construction	Fabriqué à partir d'un mélange de poudre de carbone et Une résine de liaison, moulée en un corps cylindrique solide.	Fabriqué en déposant un mince film en carbone sur un substrat en céramique.
Processus de fabrication	Les particules de carbone sont mélangées avec un liant, pressé et cuit au four.	Le film de carbone est déposé (généralement via Dépôt de vapeur chimique) et coupé en spirale pour ajuster la résistance.
Plage de résistance	Généralement 1 Ω à 22 MΩ	Généralement 1 Ω à 10 MΩ
Tolérance	Pauvre (± 5% à ± 20%)	Mieux (± 1% à ± 5%)
Coefficient de température	Élevé (la résistance varie considérablement avec température)	Inférieur à CCR (plus stable avec changements de température)
Niveau de bruit	Élevé (génère plus de bruit électrique)	Faible (moins de bruit dû au film uniforme structure)
Stabilité	Moins stable dans le temps et avec conditions environnementales	Plus stable et fiable sur longtemps périodes
Cote de puissance	Peut gérer de courtes rafales de haute énergie (capacité de surtension)	Capacité de manipulation des surtensions inférieure
Taille	Plus grand pour une résistance et une puissance données notation	Plus petit et plus compact
Coût	Généralement plus cher à produire	Généralement moins cher que le CCR
Durée de vie	Plus court en raison de la dérive et de la dégradation	Une durée de vie plus longue due à une stable construction
Réponse en fréquence	Pauvre aux hautes fréquences	Meilleures performances à haute fréquence
Utilisation actuelle	Rarement utilisé dans l'électronique moderne, principalement pour des applications de surtension spécifiques	Couramment utilisé dans la plupart des appareils électroniques aujourd'hui

Conclusion

Les résistances de films en carbone offrent un bon équilibre entre les performances et la fiabilité.Ils fournissent un bruit faible, une résistance stable et peuvent gérer une gamme de températures.Bien qu'ils soient moins précis que les résistances de films métalliques et pas aussi durables que certains autres types, ils sont toujours un excellent choix pour les applications standard.Leur construction simple et leur revêtement protecteur garantissent un fonctionnement à long terme.En faire un composant de confiance dans de nombreux systèmes électriques et électroniques.
