MOSFET en mode amélioration du canal N en électronique électrique
2025-05-13 29642

Un MOSFET en mode amélioration du canal N est un minuscule interrupteur utilisé dans l'électronique pour contrôler l'écoulement de l'électricité.Il ne s'allume que lorsque vous lui donnez la bonne tension, ce qui le rend idéal pour économiser la puissance et travailler rapidement.Dans cet article, vous apprendrez ce que c'est, comment cela fonctionne, où il est utilisé et comment choisir le bon.

Catalogue

Qu'est-ce qu'un MOSFET à N-canal?

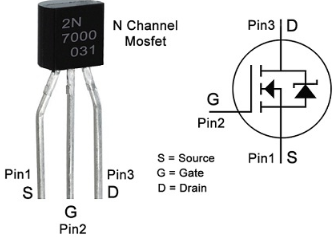

Figure 1: Diagramme MOSFET à canal N

Un MOSFET à canal N (transistor à effet de champ métal-oxyde-semiconducteur) est un commutateur électronique qui contrôle comment le courant circule à travers un circuit. Il a trois bornes: la porte, le drain et la source, construite sur une voie de type N à l'intérieur du silicium de type P.Une fine couche d'oxyde isole la porte du reste de l'appareil, donc presque aucun courant ne circule dans la porte elle-même.

Avec la porte à la même tension (ou inférieure) que la source, le MOSFET est éteint et bloque le courant entre le drain et la source.Lorsque vous soulevez la porte à quelques volts au-dessus de la source, un champ électrique tire un canal conducteur entre le drain et la source, allumant l'appareil afin que les électrons puissent s'écouler du drain vers la source.

Qu'est-ce que le MOSFET en mode amélioration du canal N?

Un MOSFET en mode amélioration du canal N est comme un minuscule interrupteur qui contrôle l'électricité. La plupart du temps, l'interrupteur est désactivé, donc aucune électricité ne le passe. Mais lorsque vous ajoutez une tension positive à la porte, il s'allume et permet d'écouler l'électricité du drain vers la source. Puisqu'il s'allume seulement lorsque la porte obtient cette tension supplémentaire, elle s'appelle le mode d'amélioration. Ce type de MOSFET s'améliore rapidement et hors tension, gère plus d'énergie que des commutateurs similaires et ne gaspille pas beaucoup d'énergie.

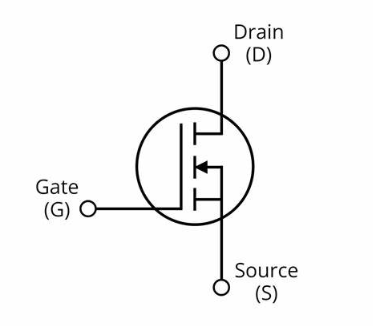

Figure 2: Symbole MOSFET en mode N-canal N

Principe de travail du MOSFET en mode N-canal N

Commence (pas de canal)

À l'intérieur du MOSFET se trouve une dalle de silicium de type P avec deux régions de type N, le drain et la source.Avec la porte à la même tension que la source, il n'y a pas de voie de type N reliant le drain à la source, donc le courant ne peut pas couler.

La tension de porte positive "améliore" un canal

L'augmentation de la porte au-dessus de la source par au moins la tension de seuil (VTH) crée un champ électrique fort.Ce champ tire les électrons libres à la surface, inversant cette fine tranche de p-silicon en matériau de type N et formant un canal conducteur.

Les flux de courant du drain à la source

Avec le canal en place, l'application d'une tension de drain à source positive permet aux électrons de parcourir.Plus la tension de porte à source (VGS) est élevée, plus le canal devient plus large (et la résistance inférieure), de sorte que plus de courant (ID) peut s'écouler.

Deux champs de fonctionnement

• Région linéaire (ohmic): Lorsque la tension de drain à source (VDS) est petite, le MOSFET se comporte comme une résistance variable;L'ID monte à peu près linéairement avec des VD.

• Région de saturation: Lorsque VDS s'approche de VGS-VTH, le canal pince près du drain et les niveaux d'ID sont désactivés;L'appareil agit désormais comme une source actuelle définie par VGS.

Avantages de l'utilisation du mode d'amélioration

• Il n'a besoin de presque aucun courant de porte, il économise donc la puissance.

• Il s'allume et s'éteint très rapidement, ce qui le rend idéal pour les circuits à grande vitesse.

• Sa faible résistance sur la chaleur et stimule l'efficacité.

• Il peut gérer plus de courant qu'un MOSFET à canal P de taille similaire.

• Il fonctionne avec les tensions de grille au niveau logique, de sorte qu'un microcontrôleur peut le conduire directement.

• Il est compact, abordable et facile à trouver pour la plupart des conceptions.

Structure de dispositif de MOSFET en mode N-canal N

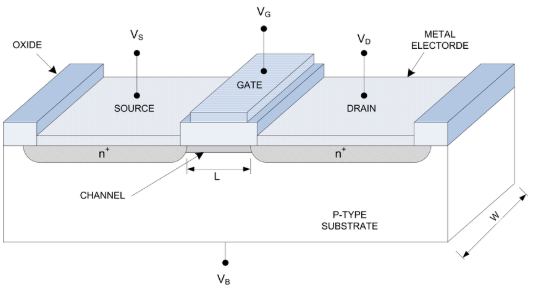

Figure 3: Structure du dispositif de MOSFET en mode amélioration du canal N

Ce diagramme montre la structure interne d'un MOSFET en mode amélioration du canal N.Il est construit sur un substrat de type P, qui est le matériau de base.En plus de cela, il y a deux régions N + appelées la source et le drain, qui sont les terminaux où le courant entre et sort de l'appareil.La porte est placée entre eux et séparée du substrat par une fine couche d'oxyde.Cet oxyde agit comme un isolant, donc aucun courant ne circule dans la porte.

Lorsque la porte (VG) obtient une tension positive, elle attire des électrons sous la zone de porte, formant un canal entre la source et le drain.Cela permet au courant de s'écouler du drain (VD) à la source (vs).S'il n'y a pas de tension à la porte, le canal ne se forme pas et le MOSFET reste éteint.L'étiquette VB en bas montre la tension appliquée au corps ou au substrat.

Applications de MOSFET en mode N-canal N

Commutation d'alimentation

Utilisé pour activer et désactiver les dispositifs dans les circuits d'alimentation comme les convertisseurs DC-DC, les alimentations et les systèmes de protection des batteries.

Contrôle du moteur

Couramment trouvés dans les ponts H et les circuits PWM pour conduire des moteurs CC et des moteurs pas à pas.

Chargez les pilotes

Mieux pour conduire des charges à courant élevé telles que les lampes, les radiateurs et les relais.

Amplificateurs

Utilisé dans les circuits analogiques pour amplifier les petits signaux dans les systèmes audio, RF et des capteurs.

Circuits d'onduleur

Le composant principal de la construction d'onduleurs monophasés ou triphasés pour les panneaux solaires ou les systèmes UPS.

Circuits logiques numériques

Utilisé comme commutateurs dans les circuits au niveau logique et les interfaces Microcontrôleur GPIO.

Admatage et contrôle LED

Utilisé avec PWM pour contrôler la luminosité LED dans les applications d'éclairage.

Systèmes de gestion des batteries (BMS)

Aide à changer et à protéger les cellules de la batterie dans les cycles de charge et de décharge.

Différences entre le mode d'amélioration des canaux N et le mode d'épuisement

Fonctionnalité	Mode d'amélioration du canal n	Mode d'épuisement du canal n
État par défaut (pas de tension de porte)	DÉSACTIVÉ (Aucun flux de courant)	SUR (flux de courant)
S'allume quand	Grille La tension est positive (VGSTHRESHOLD)	Grille La tension est nulle ou positive
Comportement de contrôle	Besoins une tension positive à conduire	Peut être désactivé en appliquant une tension négative
Symbole (ligne de canal)	Cassé ligne entre le drain et la source	Solide ligne entre le drain et la source
Cas d'utilisation	Commun Dans les applications de commutation et d'alimentation	Utilisé Dans des applications de contrôle analogiques et spéciales
Disponibilité	Largement Disponible et couramment utilisé	Moins commun, généralement utilisé dans les circuits de niche
Efficacité énergétique	Haut Efficacité de la commutation	Moins efficace en raison de la conduction par défaut

MODE MOSFET du mode amélioration du canal P

Similitudes
Fonctionnalité	Channel n & MOSFET en mode amélioration du canal P
Taper	Les deux sont des MOSFET en mode amélioration
Méthode de contrôle	Les deux nécessitent une tension appliquée à la porte pour activer.
Structure	Les deux avoir trois terminaux: porte, drain, source
Zones de candidature	Utilisé dans les circuits de commutation, d'amplification et de contrôle de puissance
Impédance d'entrée élevée	Le Gate tire très peu de courant.
Commutation rapide	Approprié pour les applications numériques et électriques à grande vitesse

Différences
Fonctionnalité	Channel n Mosfet	Canal p Mosfet
Direction de conduction par défaut	Actuel coule du drain vers la source	Actuel coule de la source au drain
Exigence de lecteur de porte	Tour sur quand la porte est positive par rapport à la source	Tour sur le moment où la porte est négative par rapport à la source
Mobilité des transporteurs	Usages électrons (mobilité plus élevée)	Usages trous (mobilité inférieure)
Vitesse de commutation	Plus rapide	Ralentissez
RDs (on)	Inférieur	Plus haut
Utilisé dans le côté de la commutation	À faible côté commutation	À la côte commutation
Efficacité	Plus efficace aux courants plus élevés	Moins efficace pour le courant élevé

Comment choisir le bon MOSFET en mode amélioration du canal N?

Connaissez votre tension de chargement et votre courant

Avant de sélectionner un MOSFET, comprenez les exigences de tension et de courant de votre charge.Le MOSFET choisi doit avoir des notes supérieures à la tension et au courant maximum dans votre circuit pour assurer un fonctionnement sûr et fiable.

Vérifiez la tension de drain-source (VDS)

Il s'agit de la tension maximale que le MOSFET peut bloquer entre le drain et la source.Assurez-vous que la cote VDS dépasse la tension d'alimentation dans votre application pour éviter la rupture électrique.

Vérifiez le courant de drain continu (ID)

Cette note montre à quel point le MOSFET peut gérer le courant sans dommage.Choisissez un MOSFET avec une note de courant supérieure à l'écoulement de courant maximal de votre circuit.

Regardez la tension de seuil de porte (VGS (TH))

La tension de seuil de porte est la tension minimale nécessaire pour allumer le MOSFET.Sélectionnez un MOSFET avec une tension de seuil faible pour vous assurer qu'il s'allume complètement, en particulier lorsqu'il est entraîné par des signaux de contrôle basse tension.

Choisissez un faible RDS (ON)

RDS (ON) fait référence à la résistance entre le drain et la source lorsque le MOSFET est allumé.Une valeur inférieure signifie une meilleure efficacité et moins de production de chaleur pendant le fonctionnement.

Vérifier la charge de porte (QG)

La charge de porte affecte la rapidité avec laquelle le MOSFET peut s'allumer et s'éteindre.La charge de porte inférieure permet une commutation plus rapide, ce qui est important dans les circuits à grande vitesse ou à base de PWM.

Résistance thermique et dissipation de puissance

La résistance thermique indique dans quelle mesure le MOSFET peut gérer la chaleur.Une résistance thermique plus faible aide à prévenir la surchauffe.Assurez-vous une bonne gestion thermique avec un naufrage de chaleur adéquat si nécessaire.

Conclusion

Les MOSFET à canal N sont rapides, puissants et parfaits pour de nombreux projets électroniques.Ils aident à contrôler les moteurs, les lumières, les batteries et plus encore.Parce qu'ils économisent de l'énergie et fonctionnent bien avec de petites circuits, ils sont utilisés partout aujourd'hui.Il est maintenant temps d'acheter en vrac pour répondre à la demande croissante et à soutenir les conceptions intelligentes et économiques sur le marché de l'électronique d'aujourd'hui.
