Que sont les LED : symboles, structure, fonctionnement, applications, etc.
2025-12-03 4177

Les LED, ou diodes électroluminescentes, sont de petits composants électroniques s'allument lorsqu'un courant électrique les traverse. Ils sont utilisés dans beaucoup de choses que nous voyons tous les jours, comme les lumières, les écrans, les panneaux et les appareils électroniques appareil. Ce contenu explique ce que sont les lumières LED, comment elles fonctionnent, pièces, types, utilisations et comment elles se comparent aux autres ampoules.

Catégorie

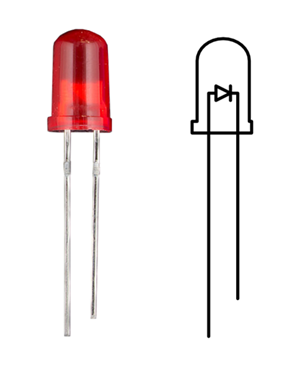

Figure 1. Diode électroluminescente

Que sont les lumières LED ?

Un Lumières LED ou Diodes électroluminescentes est un dispositif semi-conducteur qui produit de la lumière lorsqu'un courant électrique est appliqué le traverse, un processus appelé électroluminescence. La LED est construite à partir d'un matériau de jonction p-n où les électrons et les trous se combinent pour former libère de l'énergie sous forme de photons, créant de la lumière. La couleur de ce La lumière dépend du matériau semi-conducteur utilisé, ce qui permet aux LED fabriqué dans une variété de couleurs, y compris la lumière visible, l’infrarouge et l’ultraviolet. Les lumières LED sont très économes en énergie, génèrent très peu de chaleur, s'allument instantanément et ont une longue durée de vie, ce qui les rend idéaux pour une utilisation dans les voyants lumineux, les écrans, les systèmes d'éclairage, les phares de voiture et de nombreux autres appareils appareils électroniques du quotidien.

Symbole de diode électroluminescente

Figure 2. Symbole de diode électroluminescente

L'image montre le symbole de circuit standard pour un Lumières LED (Brille Diode).Le côté gauche du symbole a la borne positive, représentée par triangle, est la borne positive où le courant entre appareil. Le côté droit présente la cathode, représentée par une ligne verticale, c'est la cathode d'où part le courant. La LED s'allume simplement lorsque le courant circule de l'anode à la cathode, c'est-à-dire qu'ils doivent biais vers l’avant. Deux flèches pointant vers l'extérieur de la diode indiquent Ce composant émet de la lumière, ce qui distingue les LED des une diode ordinaire.

Structure des diodes électroluminescentes

Figure 3. Structure d'une diode électroluminescente

L'image illustre la structure de base d'une LED, montrant comment L'appareil est intégré à l'intérieur. A l'intérieur il y a un dôme transparent deux régions semi-conductrices : une Région de type P et un Région de type N. Ils forment la jonction PN, où la lumière est générée. Lorsque la LED s'allume Polarisation directe (anode connectée à l'anode et cathode connectée à l'anode négatif), les électrons du matériau de type N et les trous du matériau de type P les matériaux se recombinent à la jonction. Cette recombinaison libère de l'énergie comme la lumière, représentée par des flèches pointant vers le haut schéma. La LED est placée à l’intérieur d’un boîtier transparent, permettant émet de la lumière pour s'échapper tout en protégeant le semi-conducteur.Base supporte la structure interne et se connecte à deux conducteurs externes, le pôle positif (+) et pôle négatif (-).Il s’agit d’une représentation simple mais précise de la structure interne d’une LED.

Emballage de diodes électroluminescentes

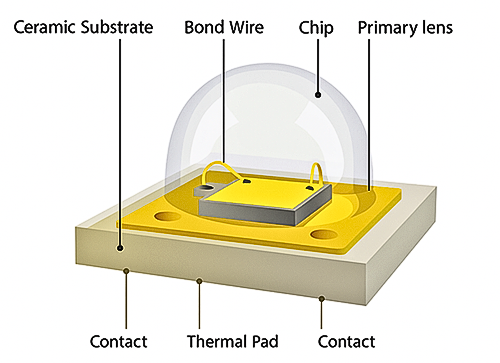

Figure 4. Emballage de diodes électroluminescentes

Cette image montre une vue simple de l'emballage LED, mis en évidence les principales pièces qui composent le fonctionnement de la LED. Le substrat en céramique forme la base et fournissent un bon support mécanique et une bonne dissipation thermique.Surtout Placez des puces LED, qui sont des semi-conducteurs produisant de la vraie lumière. De fins fils de liaison relient la puce aux plages de contact, permettant le courant circule dans l’appareil. Un coussin chauffant aide à éliminer chaleur générée par la puce pour garder la LED fraîche et efficace. L'ensemble de la structure est recouvert d'une lentille principale, un dôme transparent protège la puce et façonne la lumière émise.Ce diagramme fournit un moyen simple de comprendre comment installer à l’intérieur d’une lumière LED emballée.

Comment fonctionnent les diodes électroluminescentes ?

Les lumières LED fonctionnent en convertissant l’énergie électrique en lumière. A l'intérieur c'est Deux couches semi-conductrices, appelées type P et type N, forment un PN jonction. Lorsque la LED est correctement connectée, les électrons et les trous marchez l’un vers l’autre et rencontrez-vous au carrefour. Lorsqu'ils se combinent, ils libère de l’énergie sous forme de lumière. La couleur de la lumière dépend de matériaux utilisés dans les lumières LED.Ce processus simple permet aux lumières LED produit une lumière vive tout en utilisant très peu d’énergie.

Origine et histoire des diodes électroluminescentes

L'idée derrière les lumières LED a commencé au début des années 1900, lorsque Bague H.J. remarqué que certains matériaux pouvaient briller lorsqu'un courant électrique les traversait. 1927, Oleg Losev, Un inventeur russe a étudié cet effet lumineux en détail et l'a créé le premier appareil de type LED, bien qu'il n'ait pas été utilisé dans la pratique l'électronique encore.La première LED réelle et utilisable a été créée en 1962 par Nick Holonyak Jr.., qui a créé une petite LED qui brillait en rouge. Dans les années suivantes, les chercheurs ont développé des LED dans davantage de couleurs et en 1972, Georges Crawford produit une LED jaune plus brillante. La LED bleue d'origine apparaît également dans les années 1970, mais ils étaient très ternes. La grande avancée a eu lieu dans les années 1990, quand Shuji Nakamura, Isamu Akasakiet Hiroshi Amano développer les LED bleu vif utilisent du nitrure de gallium. Cela rend possible les LED blanches, conduisant à une utilisation généralisée de l’éclairage LED économe en énergie dans les maisons, bureaux, écoles et bien d’autres endroits aujourd’hui.

Circuit de polarisation de diode électroluminescente

Pour que la LED s'allume, elle doit être connectée vers l'avant. signifie que le pôle positif de l'alimentation se connecte au pôle positif et La cathode se connecte à la cathode. Lorsque le voyant LED est allumé polarisé vers l'avant, le courant le traverse et lui permet d'émettre de la lumière. Cependant, les LED sont très sensibles aux courants élevés. Si trop de courant fond, la LED peut griller. Pour éviter cela, une résistance série est ajoutée au circuit. Cette résistance limite le courant et maintient la LED allumée en sécurité.

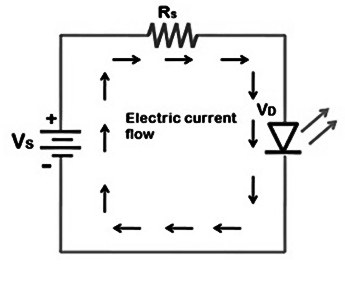

Figure 5. Circuit de polarisation LED

La valeur de la résistance peut être trouvée à l'aide de la formule :

je = (Vs − Vd) / R

Où :

moi = courant LED

contre = tension d'alimentation

Par exemple = Tension directe de la LED (environ 1,8 à 2,2 V pour le rouge, 2,8 à 3,3 V pour le blanc/bleu)

R. = valeur de la résistance

La plupart des petits indicateurs LED fonctionnent en toute sécurité entre 10 et 20 mA. Les LED haute puissance consomment plus de courant mais nécessitent également des pilotes spéciaux et dissipateur thermique. Si la LED est connectée dans la direction opposée, elle ne La lumière et l'utilisation d'une tension inverse trop élevée peuvent l'endommager.

Types de diodes électroluminescentes

Il existe de nombreux types de lumières LED et chaque type est conçu dans un but différent. but. Certains sont des voyants extrêmement petits, d'autres sont très lumineux pour l'éclairage, et certains peuvent même changer de couleur ou créer une lumière invisible. La voici Les types de lumières LED les plus populaires et leurs utilisations.

LED miniature (indicateur LED) - Ce sont de petites LED que vous voyez dans les appareils du quotidien. Ils sont utilisés comme petites lumières qui indiquent si quelque chose est allumé ou éteint. Vous pouvez les trouver dans les télécommandes, les jouets, les chargeurs et les cartes électroniques. Ils ne le font pas nécessite beaucoup d'énergie et brille souvent lorsqu'il utilise un petit courant électrique.

Lumières LED haute puissance - Haute capacité Les LED sont conçues pour produire une lumière très brillante. Ils peuvent gérer beaucoup plus Plus de courant que les petites LED ordinaires. Ces LED sont utilisées dans des choses comme lampes de poche, phares de voiture, lampadaires et éclairages intérieurs. Parce qu’ils chauffent, ils ont souvent besoin d’un radiateur pour rester au frais.

LED CMS (LED à montage en surface) - Ces LED sont très petites et sont montées directement sur la surface du circuit planches. De nos jours, ils sont populaires et existent en plusieurs tailles, comme 2835, 3528, 5050 et 5630. LED SMD utilisées dans les bandes lumineuses LED et les téléviseurs rétroéclairage, enseignes et ampoules LED les plus modernes. Elles sont connues pour être Lumineux et efficace.

LED COB (puce intégrée) - Les LED COB comportent de nombreuses petites puces LED regroupées étroitement sur une seule. planche. Parce que les puces sont rapprochées, elles émettent du son lumière forte et uniforme et sans « points » visibles. On les retrouve sous les projecteurs, phares, projecteurs et autres types d’éclairage nécessitant une lumière large et douce.

LED RVB - LED RVB contenues trois couleurs à l'intérieur d'une LED : Rouge, Vert et Bleu. En mélangeant ces trois couleur, ils peuvent créer presque toutes les couleurs que vous voulez. Ils peuvent changer la couleur lisse et appliqué dans les lumières décoratives, les bandes LED, les jeux décor coloré, éclairage de scène et écrans.

LED infrarouge (LED infrarouge) -IR Les LED émettent une lumière que nous ne pouvons pas voir car elle se trouve dans la région infrarouge gamme. Même si nous ne pouvons pas le voir, les appareils le peuvent. C'est pourquoi les LED infrarouges vu dans les télécommandes, les caméras de vision nocturne, les portes automatiques et de nombreux types de capteurs différents.

LED UV (LED ultraviolette) - Les lampes UV LED produisent des rayons ultraviolets invisibles à nos yeux. Ces LED sont utilisées pour la stérilisation, le séchage ou le durcissement de l'eau et des surfaces. plastique, tests de fausse monnaie et instruments scientifiques. Ils doivent être Manipulez-le avec précaution car trop de rayons UV peuvent être nocifs.

Lumières LED bicolores et tricolores - Les LED bicolores ont deux couleurs dans une seule LED. Les LED tricolores en ont trois couleur. Ils peuvent changer de couleur ou afficher des couleurs mélangées selon la manière ils sont connectés. Ces LED sont utilisées dans les panneaux de signalisation, les panneaux de contrôle, Indicateurs et panneaux d'affichage simples.

Le voyant LED clignote - Lumière LED clignotante Ils clignent des yeux tout seuls. Ils ont un petit circuit à l'intérieur d'eux qui les aide allumer et éteindre automatiquement.Ils sont utilisés dans les jouets, petites mises en garde lumières, décorations et dispositifs de signalisation simples.

OLED (LED organique) -OLED Fabriqué à partir de matériaux organiques spéciaux (à base de carbone) qui brillent lorsque le courant les traverse. Ces LED peuvent être extrêmement fines, Flexible et donne des couleurs vives et nettes.Ils sont utilisés dans des applications modernes Téléviseurs, smartphones, montres et écrans intelligents de haute qualité.

Caractéristiques de la courbe LED I-V

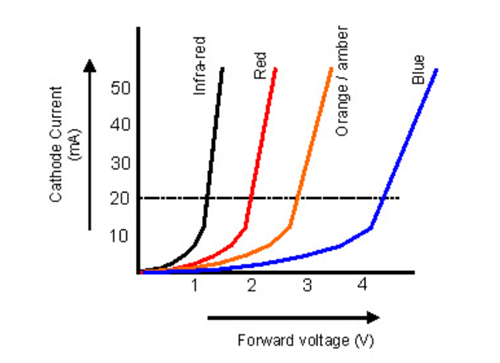

Figure 6. Caractéristiques de la courbe IV des LED

La courbe I-V d'une LED montre le courant qui la traverse à un moment donné différents niveaux de tension et cela aide à expliquer le fonctionnement des LED internes circuit. Lorsqu'une LED est connectée dans le sens avant (anode à anode, cathode à cathode), au début très peu de courant circule. La tension atteint la tension directe de la LED, qui est généralement d'environ 1,6 à 2,0 V pour rouge, 2,0 à 2,2 V pour le jaune et l'ambre, 2,0 à 3,2 V pour le vert et 2,8 à 3,6 V pour le bleu et le blanc, le courant augmente rapidement. A cause de ce courant Si l'augmentation est trop forte, une résistance ou un contrôleur de courant constant est nécessaire pour l'empêcher. protège la LED du courant excessif. En mode polarité inversée (connecté inverse), presque aucun courant ne circule, mais une tension inverse trop importante peut endommager la LED car la LED n'est pas conçue pour bloquer la hauteur inversée tension. Différentes couleurs de LED ont des courbes I-V différentes en raison de chaque couleur La couleur utilise un matériau semi-conducteur différent, lui donnant un différentes tensions directes.

Avantages et inconvénients des lumières LED

Avantages des lumières LED :

Utilisez moins d'énergie : les lampes LED consomment beaucoup moins d'électricité que les autres ampoules.

Dure longtemps – Ils peuvent fonctionner pendant de nombreuses années avant de devoir être remplacés.

Très lumineux : les lumières LED peuvent produire une lumière vive et claire dans une variété de couleurs.

Gardez au frais : ils ne chauffent pas trop, ce qui rend leur utilisation plus sûre.

Robustes et durables : les lumières LED sont difficiles à briser car elles ne comportent aucune pièce cassable.

Respectueux de l'environnement : ils sont économes en énergie et ne contiennent pas de matières toxiques.

Allumage instantané : la LED s'allume immédiatement sans temps de préchauffage.

Petite taille – Ils peuvent être très petits pour de nombreux appareils différents.

Inconvénients des lumières LED :

Coût initial plus élevé – Elles coûtent plus cher à l’achat que les ampoules ordinaires.

Peut être affecté par la chaleur : les lumières LED peuvent ne pas fonctionner correctement si elles deviennent trop chaudes.

Nécessite une résistance ou un pilote de limitation de courant – Sans un contrôleur de courant approprié, la LED peut griller.

La lumière peut changer avec le temps – Certaines lumières LED peuvent changer lentement de couleur ou devenir plus faibles avec le temps.

Éclairage directionnel : les LED brillent dans une direction, des composants supplémentaires peuvent donc être nécessaires pour transmettre la lumière.

Applications des diodes électroluminescentes

Voyant lumineux - Utilisé dans des appareils tels que des chargeurs, des téléviseurs et des ordinateurs pour afficher l'état d'alimentation ou d'activité.

Écran électronique - Trouvé sur les écrans de téléphone, les horloges numériques, les tableaux d'affichage et les panneaux extérieurs.

Système d'éclairage - Utilisés dans les maisons, les bureaux, les rues, les lampes de poche, les phares de voiture car ils fournissent une lumière forte et efficace.

Feux de circulation et sécurité - Utilisé dans les feux de circulation, les feux stop, les clignotants et les panneaux d'avertissement en raison de leur temps de réponse rapide.

Source de rétroéclairage - Utilisé derrière les écrans LCD des moniteurs, téléviseurs et panneaux de commande pour améliorer la visibilité.

Appareil infrarouge - Des LED infrarouges apparaissent dans les télécommandes, les caméras de vision nocturne, les portes automatiques et divers capteurs.

Instruments médicaux et scientifiques - Utilisé dans les stérilisateurs UV, les équipements dentaires, les équipements de photothérapie et les instruments de laboratoire.

Technologie des communications - Appliqué dans les systèmes de câbles à fibres optiques pour envoyer des informations sous forme de signaux lumineux.

Éclairage décoratif - Applications dans les bandes LED, l'éclairage d'ambiance, les lumières de scène et les décorations de vacances pour créer des effets colorés.

Electronique automobile - Utilisé dans les tableaux de bord, les éclairages intérieurs, les phares et les feux de signalisation en raison de leur longue durée de vie et de leur fiabilité.

Comparez les diodes et les LED

fonctionnalité	Diodes	Lumières LED (Diode électroluminescente)
Définition	Laisser passer le courant coule dans une seule direction	Émet de la lumière lorsque le courant électrique le traverse
Principales utilisations	rectification, protection, commutation	Éclairage, indicateur, afficher
Sortie lumineuse	Aucune production lumière visible	Crée du visible, IR, ou des rayons ultraviolets
Tension directe	Faible : 0,3 à 0,7 V	Plus élevé : 1,6 à 3,6 V (dépend de la couleur)
Matériaux	Silicium ou germanium	GaAs, GaP, GaN, InGaN, AlGaInP, etc.
Contrôle actuel	Moins sensible ; fréquent aucune résistance n'est nécessaire	Besoin d'une résistance ou pilote pour limiter le courant
Production de chaleur	Basse température	Créer de la lumière et un peu de chaleur
Temps de réponse	Plus lent que les lumières LED	Très rapide, s'allume immédiatement
Coût	Généralement moins cher	Le coût est plus élevé en comparaison diodes régulières
Demande	Alimentations, couper, rectifier	Feux, voyants lumineux, Feux de circulation, écrans

Ampoules LED vs ampoules traditionnelles

Les ampoules LED sont beaucoup plus efficaces que les ampoules traditionnelles car elles Utilise moins d'électricité, dure plus longtemps et génère très peu de chaleur. Ils sont également durables et respectueux de l’environnement. Les ampoules traditionnelles peuvent coûter moins cher pour acheter, mais ils consomment plus d’électricité, brûlent plus vite et peuvent devenir très chauds.

fonctionnalité	Lumières LED Ampoule	traditionnel Ampoules (Incandescentes / Halogènes / Fluorescentes)
Consommation d'énergie	Très faible consommation d'énergie consommation	Utiliser davantage électricité
Longévité	longue vie (15 000 à 50 000 heures)	La vie est courte (1 000 à 8 000 heures)
Puissance calorifique	Restez calme; peu chaleur	Génère beaucoup de chaleur
Luminosité	Lumineux et efficace avec moins de puissance	Besoin de plus de force même luminosité
Coût	Coût initial plus élevé	Acheter moins cher
Dépenses de fonctionnement	Très faible (économisez de l'argent au fil du temps)	Coûts d'électricité élevés
Durabilité	Fort et antichoc	Fragile ; se casse facilement
Impact environnemental	Respectueux de l'environnement, non mercure	Certains types contiennent le mercure (fluorescent), gaspille plus d'énergie
Marche/Arrêt	Allumage instantané, non temps de démarrage	Certains ont besoin de s'échauffer (fluorescent)
Options de couleur	Beaucoup de couleurs et de tons disponible	Habituellement limité à Des Blancs chauds ou froids
Sécurité thermique	Sans danger au toucher ; faible risque de brûlures	Peut être extrêmement chaud
Direction de la lumière	Orientation (mise au point lumière)	Aucune direction (la lumière se propage partout)

Conclusion

Les lumières LED sont importantes car elles sont économes en énergie, ont une longue durée de vie et pour une lumière vive. De nos jours, ils sont utilisés presque partout, du simple Indicateurs pour l'éclairage domestique et les grands écrans. Comprendre comment utiliser les lumières LED leur travail nous aide à comprendre pourquoi ils sont importants dans la technologie d’aujourd’hui.
