Ce que vous devez savoir sur le fil de calibre 10 et ses limites d'ampérage
2025-11-11 10434

Le fil de calibre 10 est courant dans de nombreux circuits domestiques et petits circuits commerciaux, mais son ampérage change en fonction du matériau, de l'isolation et des conditions d'installation.Connaître ces limites permet d'éviter la surchauffe et de garantir la sécurité du système.Dans cet article, discutons du nombre d'ampères pour un fil de calibre 10, du moment où l'intensité admissible doit être réduite, des types de câbles, des valeurs nominales, des avantages, de la capacité en watts, des codes de couleur et des étapes d'installation.

Catalogue

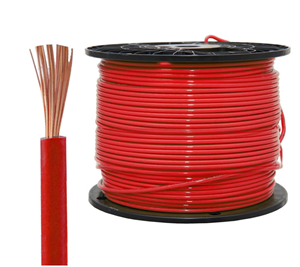

Guide d'intensité nominale pour fil de calibre 10

L'intensité admissible d'un fil de calibre 10 dépend du matériau du conducteur, de l'indice d'isolation et des limites de température de l'équipement.Les tableaux NEC fournissent des valeurs de base dans des conditions standard (30 °C ambiant et jusqu'à trois conducteurs porteurs de courant).

Cuivre 10 AWG

30 A à 60°C

35 A à 75°C

40 A à 90°C

10 AWG en aluminium ou CCA

25 A à 60°C

30 A à 75°C

35 A à 90°C

Même si une isolation à température plus élevée supporte une intensité admissible plus élevée, la plupart des équipements sont limités à des terminaisons à 60°C ou 75°C.Pour les circuits de dérivation généraux, les règles NEC pour petits conducteurs limitent le cuivre 10 AWG à un disjoncteur de 30 A et l'aluminium 10 AWG à 25 A.

Quand l’intensité admissible doit-elle être réduite ?

Vous devez réduire l’intensité admissible d’un fil lorsque certaines conditions le font chauffer plus que la normale.Une situation courante est celle où plusieurs fils porteurs de courant sont regroupés.S'il y a 4 à 6 fils, l'intensité admissible est réduite à 80 pour cent de sa valeur normale.S'il y a 7 à 9 fils, ça tombe à 70 pour cent.Les zones à haute température, telles que les greniers ou les salles mécaniques, peuvent également forcer une correction, car la chaleur supplémentaire affecte la quantité de courant que le fil peut transporter en toute sécurité.Même après avoir effectué ces ajustements, la taille du disjoncteur doit toujours respecter les limites de l'équipement et les règles relatives aux petits conducteurs.

Évaluations pour câble de calibre 10

Tension- La plupart des câbles 10 AWG sont évalués pour 600 V, adaptés aux applications résidentielles et commerciales.

Température- L'isolation PVC utilisée dans les câbles NM-B et UF-B est généralement conçue pour 60°C ou 75°C, tandis que l'isolation XLPE trouvée dans XHHW-2 et USE-2 est conçue pour un fonctionnement jusqu'à 90°C.

Utilisation environnementale- NM-B est utilisé pour les endroits intérieurs secs, tandis que UF-B et USE-2 conviennent aux zones humides ou souterraines.THHN, THWN-2 et XHHW-2 sont courants dans les conduits, et USE-2 ou RHW-2 sont souvent utilisés pour les installations extérieures exposées.

Capacité en watts du fil de calibre 10

Utilisez la formule :

Watts = Volts × Ampères

Fil de cuivre 10 AWG peut transporter jusqu'à 30 ampères, ce qui vous donne environ 3 600 watts à 120 volts et 7 200 watts à 240 volts.

Fil d'aluminium 10 AWG est évalué à 25 ampères, ce qui fournit environ 3 000 watts à 120 volts et 6 000 watts à 240 volts.

Les charges continues (d'une durée de plus de 3 heures) doivent être limitées à 80 % de la valeur nominale.

Différents types de câbles de calibre 10

THHN / THWN-2- Utilisé dans les conduits pour les endroits secs, humides ou mouillés.Évalué à 600 V et prend en charge un fonctionnement à 90 °C.Idéal pour les départs résidentiels et commerciaux et les circuits de dérivation.

NM-B (Romex)- Câble pour emplacement sec réservé à l'intérieur, utilisé pour les appareils électroménagers et le câblage général.Ne convient pas aux zones humides ou à l'extérieur.

UF-B- Câble à enfouissement direct avec gaine résistante à l'humidité.Commun pour les alimentations extérieures, les pompes et l’alimentation paysagère.

XHHW-2- L'isolation en polyéthylène réticulé gère bien la chaleur et fonctionne dans des endroits humides ou secs.Idéal pour les longues distances ou les espaces chauds comme les greniers.

UTILISER-2 / RHH / RHW-2- Conducteurs destinés à l'extérieur et résistants à la lumière du soleil, souvent répertoriés pour un enfouissement direct.Fréquemment utilisé dans les alimentations solaires, extérieures et souterraines.

Câble MC- Câble gainé de métal avec protection blindée.Convient aux environnements commerciaux et industriels où une protection mécanique supplémentaire est nécessaire.

TECK90 - Un câble industriel canadien robuste conçu pour les environnements difficiles tels que les usines chimiques, les usines et les zones de processus extérieures.

Codes de couleur pour les fils de calibre 10

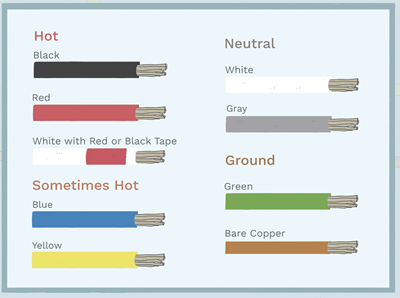

Figure 2. Différentes couleurs de fils

Fils chauds transporter l’énergie de la source à l’appareil.Dans le câblage 10 AWG, les fils chauds sont généralement noir, rouge ou bleu.Le bleu est souvent utilisé dans les systèmes multifils ou triphasés.N'importe quelle couleur peut être chaude, sauf le blanc, le gris, le vert ou le nu, car ces couleurs sont réservées au neutre et au sol.

Fils neutres renvoyer l'électricité à la source d'alimentation.En 10 AWG, ils sont toujours blanc ou gris.Ces couleurs sont uniquement destinées aux tons neutres et ne peuvent pas être utilisées aussi chaudes à moins qu'elles ne soient clairement marquées aux deux extrémités.

Fils de terre protéger le circuit lors des pannes.Pour 10 AWG, le fil de terre est toujours cuivre vert ou nu.Ces couleurs servent uniquement à la mise à la terre et ne peuvent être utilisées pour autre chose.

Un fil blanc peut parfois être marqué avec du ruban coloré pour agir comme un fil chaud dans certaines configurations d'interrupteurs, mais ce marquage doit être permanent et effectué aux deux extrémités.Les fils de terre ne peuvent jamais être remarqués.

Certains systèmes électriques utilisent des motifs de couleurs supplémentaires pour faciliter l'identification des fils de phase.Par exemple, orange peut marquer la jambe haute dans un système delta. Noir, rouge et bleu sont courants dans les systèmes 120/208 V, tandis que marron, orange et jaune sont souvent utilisés dans les systèmes 277/480V.Ces couleurs contribuent à la sécurité et à la cohérence, mais elles peuvent varier selon les régions, il est donc toujours préférable de vérifier les codes locaux.

À quoi sert le fil 10 AWG ?

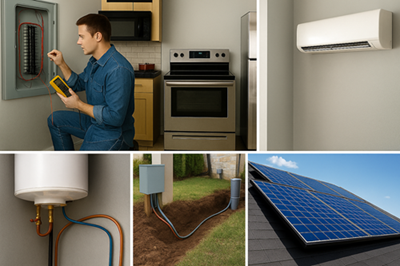

Figure 3. 10 AWG est couramment utilisé

Circuits de dérivation dans les zones à forte demande: Le cuivre 10 AWG est souvent utilisé dans les cuisines, les buanderies, les garages et les ateliers où les appareils consomment plus d'énergie que ce que les circuits standard de 15 ou 20 ampères peuvent supporter.

Gros Électroménager: De nombreux appareils indiquent un disjoncteur de 30 ampères maximum sur leur plaque signalétique.Les exemples courants incluent certaines sécheuses, fours et chauffe-eau électriques.Adaptez toujours la taille des fils aux exigences du fabricant.

Petites unités de climatisation: Les systèmes mini split et les petits climatiseurs ont souvent une intensité nominale de 10 AWG.Taillez toujours selon MCA et MOCP sur l’étiquette de l’équipement.

Chauffe-eau électriques: Certains chauffe-eau électriques plus petits ou à élément unique peuvent utiliser un fil de 10 AWG à condition que leur consommation en ampères soit inférieure à ce que le fil peut gérer.

Alimentations extérieures et souterraines: Le câble UF-B permet un enfouissement direct des éclairages de jardin, des dépendances et des pompes.Les conducteurs THWN-2 dans les conduits fonctionnent bien dans les zones humides ou exposées.

Énergie solaire et renouvelable: Le fil PV 10 AWG est courant pour connecter des panneaux solaires aux boîtiers de combinaison et aux onduleurs dans les petits systèmes résidentiels.USE-2 est souvent utilisé à l’extérieur en raison de sa résistance au soleil et de sa durabilité.

Toronné ou solide 10 AWG

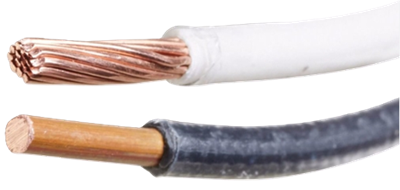

Figure 4. Fil de cuivre toronné par rapport au fil de cuivre massif

Caractéristique	Échoué 10 AWG	Solide 10 AWG
Flexibilité	Flexible et facile à tirer	Rigide et conserve sa forme
Utilisations idéales	Longs conduits, équipement sujet aux vibrations	Câblage intérieur fixe, à vis bornes
Manipulation	Bon pour les virages serrés	Plus difficile à plier dans des espaces confinés
Résiliations	Peut nécessiter une classification bloquée bornes	Fonctionne avec une vis standard bornes

Avantages et inconvénients du fil de calibre 10

Avantages

Capacité plus élevée que les jauges plus petites

Chute de tension plus faible en fonction de la distance

Fonctionne avec de nombreux types de câbles pour une utilisation intérieure, extérieure et souterraine

Disponible en version flexible ou solide

Inconvénients

Plus cher et plus difficile à plier que les calibres plus petits

Peut être difficile à traverser de longs conduits

Nécessite les terminaisons appropriées, en particulier pour les conducteurs multibrins ou en aluminium

Le fil solide est rigide, ce qui peut ralentir l'installation

Étapes appropriées pour l'installation de 10 AWG

1. Planifier le circuit: Confirmez la charge, la tension et si l'équipement fonctionnera en continu.Vérifiez l'étiquette du fabricant pour connaître la taille minimale du fil, la valeur nominale du disjoncteur et les limites de température des bornes.

2. Sélectionnez le bon type de câble : Choisissez un câble adapté à l'environnement d'installation.Utilisez NM-B pour les passages intérieurs secs, THHN ou THWN-2 pour les conduits, UF-B ou USE-2 pour les zones humides ou souterraines, et MC ou TECK90 lorsqu'une protection mécanique est requise.

3. Mesurez et acheminez le fil: Planifiez un chemin propre du panneau à l’appareil.Évitez les virages serrés et maintenez le rayon de courbure minimum pour protéger l’isolation.Respectez les limites de remplissage des boîtes et des conduits pour éviter la surchauffe et garantir un retrait facile.

4. Protéger contre les chutes de tension: Pour les longues distances, vérifiez la chute de tension et augmentez la taille du conducteur si nécessaire.Maintenir la chute de tension en dessous de 3 % permet de maintenir les performances de l'équipement.

5. Préparez le fil pour la terminaison: Dénudez soigneusement l’isolant sans entailler le cuivre ou l’aluminium.Pour les fils multibrins, utilisez des bornes conçues pour les conducteurs multibrins.Pour l'aluminium, utilisez des cosses classées CU/AL et appliquez un composé antioxydant si nécessaire.

6. Établissez des connexions sécurisées: Insérez complètement le conducteur dans la borne et serrez-le selon les spécifications de couple du fabricant.Un couple approprié empêche les connexions desserrées pouvant entraîner une surchauffe.

7. Installez le bon disjoncteur: Choisissez un disjoncteur qui correspond à l'intensité admissible et à la valeur nominale de l'équipement ajustées.Pour la plupart des installations en cuivre, il s'agira d'un disjoncteur de 30 ampères ;l'aluminium est généralement limité à 25 ampères, sauf indication contraire.

8. Étiquetez et testez le circuit: Étiquetez les deux extrémités du fil pour une identification future.Une fois installé, testez le circuit sous charge pour confirmer la tension appropriée et un fonctionnement stable.

Conclusion

Comprendre les limites d'ampérage des fils de calibre 10 facilite le choix du câble et du disjoncteur adaptés à tout projet.Avec les bonnes conditions et une manipulation appropriée, le 10 AWG peut alimenter en toute sécurité de nombreux circuits quotidiens.Utilisez ces connaissances pour mieux planifier, éviter la surchauffe et garantir la fiabilité de votre câblage.
