Qu'est-ce qu'un système infrarouge électro-optique (EO/IR) et comment fonctionne-t-il ?
2026-03-10 1730

Les systèmes infrarouges électro-optiques (EO/IR) sont des technologies qui détectent des objets en utilisant de la lumière et de l'énergie thermique.Ces systèmes peuvent fonctionner même dans l'obscurité, le brouillard, la fumée ou dans d'autres conditions de faible visibilité où les caméras normales peuvent ne pas fonctionner correctement.En raison de cette capacité, les systèmes EO/IR sont largement utilisés dans les systèmes de défense, d’aérospatiale, de sécurité, de robotique et de surveillance.Cet article explique ce que sont les systèmes EO/IR, comment ils fonctionnent, leurs principaux composants, les défis de conception, les applications et les futures tendances technologiques.

Catalogue

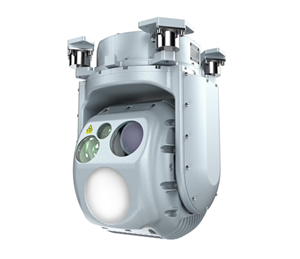

Figure 1. Système infrarouge électro-optique

Qu'est-ce qu'un système infrarouge électro-optique ?

Un Système infrarouge électro-optique (EO/IR) est un type de capteur système qui utilise la lumière et la chaleur pour détecter et visualiser des objets.Il combine des pièces optiques (comme les objectifs et les appareils photo) avec pièces électroniques (comme les processeurs de signaux et les écrans) pour créer des images ou collecter des informations.

La partie électro-optique signifie que le système utilise la lumière et la technologie électronique pour capturer et traiter les images.La partie infrarouge lui permet de détecter l’énergie thermique dégagée par les objets.À partir de là, les systèmes EO/IR peuvent voir les choses même lorsqu'il est sombre, brumeux, enfumé, ou difficile à voir avec des caméras normales.

Un système EO/IR comprend généralement lentilles, capteurs infrarouges, processeurs d'images, et un écran d'affichage.Les lentilles collectent la lumière ou la chaleur des objets, les capteurs la détectent et l'électronique la convertit en une image ou des données que les gens peuvent voir et utiliser.

Étant donné que tous les objets produisent de la chaleur, les systèmes EO/IR peuvent trouver et suivre des objets en détectant leurs différences de chaleur par rapport à la zone environnante.Cela les rend adaptés aux systèmes de surveillance, de sécurité, de navigation et militaires, en particulier lorsque la visibilité est mauvaise.

Comment fonctionnent les systèmes EO/IR

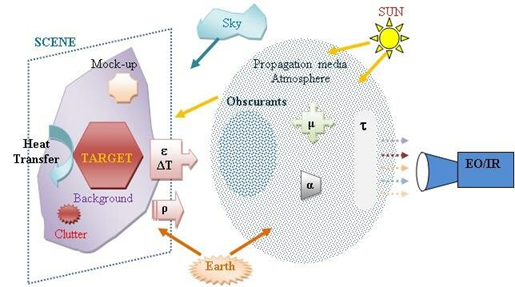

Figure 2. Processus de détection EO/IR

Les systèmes infrarouges électro-optiques (EO/IR) fonctionnent en détectant la lumière et la chaleur des objets et en les transformant en images.Ces systèmes aident les gens à voir les objets même lorsqu'il fait sombre ou difficile à voir.

D'abord, un la lentille collecte la lumière ou l’énergie thermique à partir d'objets dans l'environnement.Cette énergie peut être de la lumière visible ou de la chaleur infrarouge produite naturellement par les objets.

Ensuite, un le capteur détecte la lumière ou la chaleur collectée par la lentille.Le capteur transforme ensuite cette énergie en signaux électriques.

Après cela, un le processeur électronique lit les signaux et les convertit en image.Le système peut également améliorer l'image afin que les objets soient plus clairs.

Enfin, le l'image apparaît sur un écran ou un moniteur.Cela vous permet d'observer la zone, de détecter des objets ou de suivre les mouvements même dans l'obscurité, la fumée, le brouillard ou d'autres conditions de faible visibilité.

Principaux composants des systèmes EO/IR

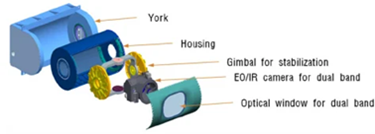

Figure 3. Composants de la caméra à cardan EO/IR

Un système infrarouge électro-optique (EO/IR) est composé de plusieurs parties qui fonctionnent ensemble pour détecter la lumière ou la chaleur et créer des images.Chaque partie a un rôle spécifique dans la capture et le traitement des informations de l'environnement.

Lentille optique

La lentille optique collecte la lumière visible et l'énergie infrarouge des objets.La lentille optique concentre cette énergie sur le capteur afin que le système puisse détecter clairement la cible.

Détecteur ou capteur infrarouge

Le détecteur infrarouge détecte l'énergie thermique émise par les objets.Le détecteur infrarouge convertit le rayonnement infrarouge détecté en signaux électriques que le système peut traiter.

Processeur de signaux

Le processeur de signal reçoit les signaux électriques du détecteur.Le processeur de signal traite ces signaux et les convertit en images ou en données utiles.

Système d'affichage ou de sortie d'image

Le système d'affichage vous montre l'image finale.Il peut présenter des images thermiques, des images visibles ou des images combinées sur un écran ou un appareil de surveillance.

Unité de Contrôle et de Traitement

L'unité de contrôle gère le fonctionnement du système.Il contrôle les paramètres, traite les données du système et aide à effectuer des tâches telles que la détection et le suivi d'objets.

Défis de conception de la technologie EO/IR

Vous devez prendre en compte certains défis lors de la conception de systèmes infrarouges électro-optiques (EO/IR) :

Optimisation des performances - Le système doit fonctionner correctement dans différentes conditions météorologiques, à différents moments de la journée et dans différents environnements.Il doit toujours détecter et afficher clairement les objets même dans le brouillard, la fumée, l'obscurité ou dans d'autres conditions difficiles.

Limites de taille, de poids et de puissance (SWaP) - Les systèmes EO/IR sont utilisés dans les avions, les drones ou les satellites où l'espace et la puissance sont limités.Vous devez garder le système petit, léger et économe en énergie tout en conservant de bonnes performances.

Considérations relatives aux coûts - Le développement et la production de systèmes EO/IR peuvent être coûteux.Vous devez concevoir le système avec soin afin qu’il fonctionne bien tout en gardant un coût raisonnable.

Complexité du système - Les systèmes EO/IR contiennent de nombreux éléments, tels que des capteurs, des objectifs, des processeurs et des unités de contrôle.Tous ces éléments doivent fonctionner correctement ensemble, ce qui peut rendre le système complexe à concevoir et à tester.

Défis de fabrication - La construction de systèmes EO/IR peut nécessiter des méthodes de fabrication spéciales et un assemblage précis.Cela peut rendre la production plus difficile et nécessiter un contrôle qualité strict.

Simulation et modélisation des systèmes EO/IR

Simulation et modélisation sont des étapes nécessaires à la conception de systèmes infrarouges électro-optiques (EO/IR).Ces méthodes vous permettent de tester et d’étudier le fonctionnement du système avant de construire le matériel réel.

En simulation, vous pouvez créer un modèle virtuel du système EO/IR en utilisant un logiciel informatique.Ce modèle peut inclure des pièces telles que la lentille optique, le détecteur infrarouge, l'électronique et les conditions environnementales.En utilisant ces modèles, vous pouvez observer comment le système détecte la lumière ou la chaleur et comment l'image apparaîtra.

La simulation vous aide aussi prédire les performances du système.Ils peuvent tester le fonctionnement du système EO/IR dans différentes situations, telles que la détection de jour, de nuit, de brouillard ou de longue distance.Cela permet d’améliorer la conception et de résoudre les problèmes plus tôt.

Un autre avantage de la simulation est qu'elle réduit le temps et les coûts de développement.Au lieu de construire de nombreux prototypes physiques, vous pouvez tester différentes conceptions à l'aide de modèles informatiques.

Les systèmes EO/IR sont complexes, la simulation et la modélisation vous aident à optimiser la conception, à améliorer la qualité de l'image et à garantir un fonctionnement fiable avant la fabrication du système.

Outils Ansys pour le développement EO/IR

Pour résoudre les défis de conception des systèmes infrarouges électro-optiques (EO/IR), Ansys propose plusieurs outils de simulation qui vous aident à étudier et à améliorer les performances du système avant de construire le matériel réel.En utilisant ces outils ensemble, vous pouvez simuler le comportement optique, les effets environnementaux et les performances du système.

Ansys Zemax OpticStudio est appliqué à la conception et à l'analyse de systèmes optiques tels que des lentilles, des miroirs et des composants d'imagerie.Il vous aide à étudier comment la lumière et le rayonnement infrarouge se propagent à travers le système et comment ils se concentrent sur le détecteur.

Ansys Spéos permet de simuler le fonctionnement des systèmes EO/IR dans des environnements réels.Vous pouvez étudier les effets des conditions météorologiques telles que le brouillard, la pluie, la fumée et différentes conditions d'éclairage.Cela contribue à améliorer la visibilité du système et les performances de détection.

Ansys Lumérique est utilisé pour simuler des composants photoniques et optoélectroniques.Il vous aide à comprendre comment la lumière interagit avec les matériaux et les appareils à un niveau détaillé.

Capteurs Ansys AVxcelerate permet de modéliser et de tester le comportement des capteurs dans des environnements virtuels.Il vous permet d'évaluer le fonctionnement des capteurs dans différents scénarios de conduite ou d'exploitation.

Kit d'outils des systèmes Ansys (STK) est conçu pour analyser les performances des capteurs EO/IR sur des plates-formes telles que les satellites, les avions et autres systèmes en mouvement.STK vous aide à simuler des missions et à évaluer la couverture du système et la capacité de détection.

Applications des systèmes EO/IR

Les systèmes infrarouges électro-optiques (EO/IR) sont utilisés dans de nombreux domaines car ils peuvent détecter des objets en utilisant la lumière et la chaleur, même dans l'obscurité ou par mauvaise visibilité.

Militaire et Défense - Utilisé pour la détection de cibles, la surveillance, le suivi et la vision nocturne dans les opérations militaires.

Aérospatiale et aviation - Trouvé dans les avions et les satellites pour observer l'environnement, suivre des objets et améliorer la navigation et la sécurité.

Sécurité et surveillance - Dans des caméras pour surveiller les bâtiments, les frontières et les espaces publics.Ils aident à détecter les personnes ou les véhicules même dans des conditions de faible luminosité ou par mauvais temps.

Véhicules autonomes et robotique - Pour détecter les obstacles, reconnaître les objets et aider les machines à se déplacer en toute sécurité.

Opérations de recherche et de sauvetage - Pour localiser les personnes dans l'obscurité, la fumée ou les zones sinistrées en détectant la chaleur corporelle.

Surveillance industrielle - Utilisé pour l'inspection thermique des machines et des équipements électriques afin de détecter une surchauffe ou des défauts.

Surveillance environnementale – Appliqué pour observer la faune, étudier les environnements naturels et détecter les changements de température ou les modèles de chaleur.

Tendances futures de la technologie EO/IR

Technologie infrarouge électro-optique (EO/IR) continue de progresser à mesure que de nouveaux capteurs, méthodes de traitement et conceptions de systèmes sont développés.Les futurs systèmes EO/IR devraient utiliser détecteurs infrarouges à plus haute résolution produire plus clair et plus images thermiques détaillées.Ces systèmes deviennent également plus petit et plus léger, ce qui les rend plus faciles à utiliser dans les drones, les véhicules et les appareils portables.

Les nouvelles conceptions visent à réduire la consommation d'énergie tout en conservant de solides performances. Intelligence artificielle et apprentissage automatique sont également intégrés pour aider à détecter, identifier et suivre automatiquement les objets dans les images EO/IR.Les techniques améliorées de traitement d’image contribuent à réduire le bruit et à améliorer la qualité de l’image.De nombreux systèmes EO/IR modernes sont également combinés avec d'autres technologies de détection comme radar, LiDAR et GPS pour fournir une meilleure détection et une meilleure connaissance de la situation.Ces changements rendent les systèmes EO/IR plus efficaces, plus fiables et plus adaptés à des domaines tels que la défense, l'aérospatiale, la sécurité, la robotique et la surveillance environnementale.

Conclusion

Les systèmes infrarouges électro-optiques (EO/IR) aident à détecter et à observer des objets en utilisant la lumière et la chaleur.Ils peuvent travailler dans des conditions difficiles, là où les caméras normales ne le peuvent pas.Avec de meilleurs capteurs, des outils de simulation et de nouvelles technologies, les systèmes EO/IR continuent de s'améliorer.Ces systèmes resteront nécessaires dans de nombreux domaines tels que la défense, l'aérospatiale, la sécurité et la surveillance environnementale.
