Qu'est-ce qu'un accéléromètre : comment ils fonctionnent et où ils sont utilisés
2025-12-16 2654

Un accéléromètre est un capteur utilisé pour détecter le mouvement, les vibrations et la direction.L'accéléromètre se trouve dans les téléphones, les véhicules, les machines et de nombreux appareils électroniques.Ce guide explique ce qu'est un accéléromètre, comment il fonctionne, ses types, ses utilisations et comment en choisir et en installer un.

Catalogue

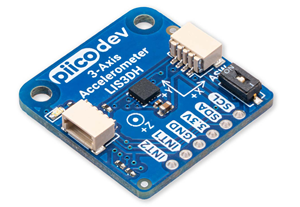

Figure 1. Accéléromètre

Présentation de l'accéléromètre

Accéléromètre est un appareil de détection qui mesure le mouvement.L'accéléromètre peut indiquer quand quelque chose bouge, tremble, s'incline, accélère ou ralentit.L'accéléromètre détecte également l'attraction gravitationnelle, ce qui aide à détecter la direction et la position.À l’intérieur d’un accéléromètre se trouve une petite pièce qui bouge lorsque l’appareil bouge.Lorsque cette pièce bouge, le capteur la transforme en signal électrique.Ce signal indique la force du mouvement et la direction dans laquelle il se déroule.L'accéléromètre peut déterminer si un objet accélère, ralentit, s'incline ou vibre.

Comment fonctionne un accéléromètre

Comme indiqué ci-dessus, un accéléromètre fonctionne en détecter un mouvement et changements de mouvement et les convertir en un signal électrique.À l’intérieur de l’appareil se trouve une très petite masse interne qui réagit lorsqu’un mouvement, une vibration ou une force est appliqué.Lorsque l'appareil subit une accélération, cette masse se déplace légèrement, provoquant une modification d'une propriété électrique telle que la capacité, la résistance ou la charge électrique, en fonction de la conception du capteur.

L'accéléromètre mesure ce changement le long d'un, deux ou trois axes, lui permettant de détecter la direction, les vibrations et l'orientation.La gravité affecte également la masse interne, ce qui permet de détecter l'inclinaison et la position.Le petit signal électrique produit par le capteur est ensuite amplifié, filtré et traité par des circuits internes avant d'être envoyé à un système de contrôle ou à un processeur.Ce signal traité permet aux systèmes électroniques de surveiller avec précision les mouvements, de détecter les vibrations et de réagir aux changements de vitesse ou de direction dans les applications réelles.

Performances et spécifications de l'accéléromètre

Spécification	Simple Descriptif
Plage de mesure	Le maximum accélération que le capteur peut mesurer, généralement indiquée en g.
Sensibilité	Combien le rendement change lorsque le mouvement change.Une sensibilité plus élevée détecte les petits mouvements.
Précision	À quel point la lecture est proche est à la valeur réelle de l’accélération.
Résolution	Le moindre mouvement le capteur peut détecter.
Niveau de bruit	Signal indésirable changements qui peuvent affecter des lectures claires.
Réponse en fréquence	Dans quelle mesure le capteur détecte les mouvements lents et rapides.
Bande passante	L'amplitude de mouvement vitesses que le capteur peut mesurer avec précision.
Configuration des axes	Le nombre de directions que le capteur peut mesurer (1 axe, 2 axes ou 3 axes).
Type de sortie	Type de signal produits, comme analogiques ou numériques.
Température de fonctionnement Gamme	Plage de température où le capteur fonctionne correctement.
Chocs et vibrations Résistance	Quel impact ou vibrations que le capteur peut gérer sans dommage.
Exigences d'alimentation	La tension et courant nécessaire au fonctionnement du capteur.
Environnemental Protection	Protection contre la poussière, l'humidité et les interférences électriques.

Exigences de puissance des accéléromètres

• Tension d'alimentation – La tension électrique nécessaire au fonctionnement de l'accéléromètre, par exemple 3,3 V ou 5 V.

• Utilisation actuelle – La quantité de courant utilisée par le capteur pendant son fonctionnement.Un courant plus faible permet d’économiser l’énergie de la batterie.

• Consommation d'énergie – La quantité totale d’énergie utilisée par l’accéléromètre pendant son fonctionnement.

• Modes basse consommation – Certains accéléromètres peuvent passer en mode veille ou veille pour consommer moins d’énergie lorsqu’ils ne sont pas actifs.

• Heure de démarrage – Le peu de temps nécessaire après la mise sous tension avant que le capteur donne des lectures stables.

• Source d'alimentation stable – Une alimentation électrique constante permet de maintenir la précision des mesures et de réduire le bruit du signal.

• Utilisation de la batterie – De nombreux accéléromètres sont conçus pour fonctionner correctement dans les appareils alimentés par batterie.

Sensibilité et portée de l'accéléromètre

La sensibilité montre à quel point la sortie de l'accéléromètre change lorsque le mouvement change.Une sensibilité plus élevée signifie que le capteur peut détecter de très petits mouvements ou vibrations, ce qui le rend adapté à des mesures précises.Une sensibilité plus faible est préférable pour mesurer des mouvements forts ou soudains sans surcharger le capteur.La plage de mesure définit l'accélération maximale que l'accéléromètre peut mesurer, généralement exprimée en g.Une petite plage est idéale pour la détection de mouvements et d'inclinaisons en douceur, tandis qu'une large plage est requise pour les applications à fort impact ou à fortes vibrations.

La sensibilité et la portée sont étroitement liées.Les accéléromètres à haute sensibilité ont généralement une plage inférieure, tandis que ceux à plage élevée ont souvent une sensibilité plus faible.Choisir la bonne balance garantit une mesure de mouvement précise et fiable pour l’application prévue.

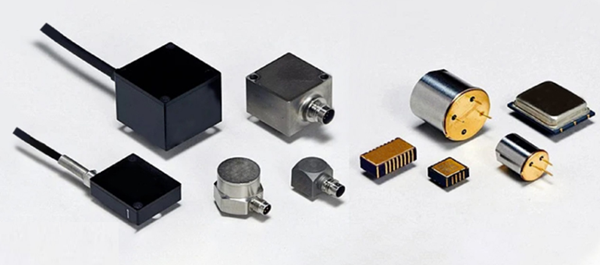

Figure 2. Types d'accéléromètres

Différents types d'accéléromètres

Accéléromètres piézoélectriques

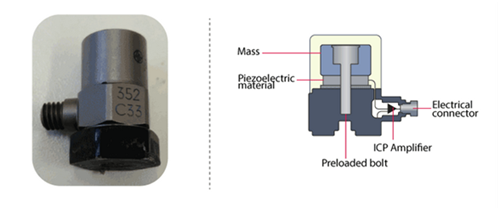

Figure 3. Accéléromètre piézoélectrique et structure interne

Un accéléromètre piézoélectrique fonctionne en générant un signal électrique lorsqu'il subit une vibration ou une accélération dynamique.Il s'agit d'un cristal de détection attaché à une masse sismique.Lorsqu'une accélération se produit, la masse applique une force au cristal, produisant un signal électrique proportionnel à la force appliquée.Les accéléromètres piézoélectriques sont très efficaces pour mesurer les vibrations et les chocs dans les applications industrielles.

Accéléromètres piézorésistifs

Les accéléromètres piézorésistifs fonctionnent en modifiant leur résistance électrique lorsqu'ils sont soumis à une accélération.À mesure qu'une force est appliquée, la résistance de l'élément de détection change, permettant de mesurer l'accélération.Ces accéléromètres fonctionnent bien en accélération statique et à basse fréquence et sont utilisés dans des applications à fort impact telles que les essais de collision de véhicules et les essais d'armes.

Accéléromètres capacitifs

Les accéléromètres capacitifs mesurent l'accélération en détectant les changements de capacité entre les plaques internes.Lorsqu'une accélération se produit, un diaphragme se déplace, modifiant la distance entre les plaques et modifiant la capacité.Ce changement est mesuré et converti en valeur d'accélération.Les accéléromètres MEMS capacitifs sont utilisés dans les smartphones et l'électronique grand public.

Accéléromètres triaxiaux

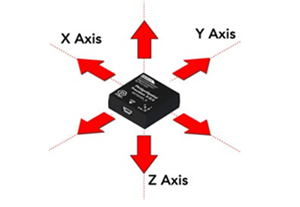

Figure 4. Accéléromètre triaxial (axes X, Y, Z)

Les accéléromètres triaxiaux mesurent l'accélération le long de trois axes perpendiculaires (X, Y et Z).Ils contiennent trois éléments de détection orientés à angle droit, leur permettant de capturer les mouvements et les vibrations dans toutes les directions.Ces accéléromètres sont parfaits pour la surveillance structurelle, les turbines et les machines à grande vitesse.

Accéléromètres MEMS

Les accéléromètres MEMS (Micro-Electro-Mechanical Systems) sont très petits et légers.On les trouve dans les appareils mobiles, les produits IoT et l'électronique grand public en raison de leur faible consommation d'énergie et de leur taille compacte.

Applications des accéléromètres

Téléphones mobiles et appareils portables – Aidez à faire pivoter les écrans, à compter les pas et à détecter les mouvements.

Voitures et véhicules – Utilisé pour les systèmes d’airbags, la détection des collisions et le contrôle de la stabilité du véhicule.

Machines et équipements – Mesurez les vibrations pour détecter rapidement les problèmes des moteurs et des machines.

Bâtiments et structures – Surveiller les mouvements et les vibrations dans les ponts et les bâtiments.

Dispositifs médicaux – Suivez les mouvements du corps dans les appareils de santé et de fitness.

Robots et automatisation – Aidez les robots à se déplacer, à s’équilibrer et à changer de direction.

Aéronautique et aéronautique – Utilisé pour la navigation et la surveillance des vibrations.

Systèmes de sécurité – Détecter les mouvements ou les impacts dans les alarmes et les dispositifs de sécurité.

Comparaison accéléromètre et gyroscope

Caractéristique	Accéléromètre	Gyroscope
Ce qu'il mesure	Mouvement linéaire et accélération	Rotation et angulaire mouvement
Détecte	Mouvement, vibration, inclinaison et gravité	Vitesse de rotation et direction
Sortie principale	Accélération (en g)	Vitesse angulaire (degrés/sec ou rad/sec)
Détection de la gravité	Oui	Non
Utilisations courantes	Comptage des pas, écran rotation, détection de vibrations	Suivi d'orientation, contrôle de rotation
Fonctionne à l'arrêt	Oui (je peux sentir gravité)	Non (nécessite une rotation pour donner une sortie)
Applications typiques	Téléphones, véhicules, machines, systèmes de sécurité	Drones, jeux contrôleurs, systèmes de navigation
Consommation d'énergie	Généralement faible	Généralement supérieur à accéléromètres

Conclusion

Les accéléromètres aident les appareils à détecter et à comprendre le mouvement.En connaissant leur fonctionnement, leurs types et comment les utiliser correctement, vous pouvez choisir l'accéléromètre adapté à vos besoins et obtenir des résultats précis.
