Qu'est-ce qu'un moteur synchrone ?Un guide simple
2025-11-19 5247

Cet article explique ce qu'est un moteur synchrone et comment il fonctionne.Il parle également de ses pièces, de ses caractéristiques, de son démarrage, des différents types et de la manière dont il contribue à améliorer le facteur de puissance.Vous verrez également son comportement en courbe en V, ses avantages et inconvénients, ses utilisations et comment il se compare à un moteur à induction.

Catalogue

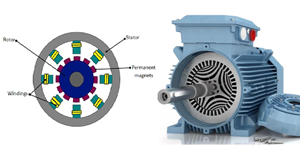

Figure 1. Moteur synchrone

Qu'est-ce qu'un moteur synchrone ?

Un Moteur synchrone est un moteur à courant alternatif qui tourne toujours à la même vitesse.Cette vitesse est fixe car le rotor du moteur tourne au rythme du champ magnétique tournant créé par l’électricité dans le stator.

Un moteur électrique est une machine qui transforme l’énergie électrique en mouvement.Les moteurs peuvent fonctionner avec une alimentation monophasée ou triphasée.Dans les moteurs triphasés, les deux types courants sont les moteurs à induction et les moteurs synchrones.

Lorsque l’énergie triphasée traverse le stator, elle crée un champ magnétique tournant.Si le rotor est équipé d'un aimant, il se verrouillera sur ce champ et tournera exactement à la même vitesse.C'est pourquoi le moteur est dit synchrone et pourquoi sa vitesse ne change pas.

Formule de vitesse synchrone

Où :

N_S= vitesse synchrone (en RPM)

f = fréquence d'alimentation (en Hz)

P. = nombre de pôles

Construction de moteur synchrone

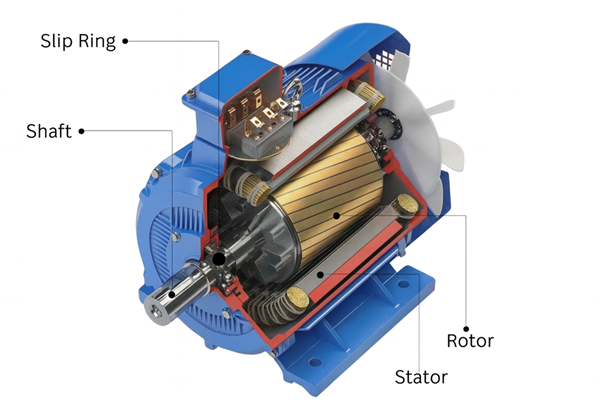

Figure 2. Construction du moteur synchrone

Comme vous pouvez le voir sur l'image, un moteur synchrone comporte deux parties principales : le stator à l'extérieur et le rotor au centre.Le stator est connecté à une alimentation CA triphasée, qui crée un champ magnétique tournant.Le rotor, de l’autre côté, est alimenté en courant continu et devient donc un aimant.Lorsque le moteur fonctionne, le rotor se verrouille sur le champ magnétique tournant du stator et tourne donc à la même vitesse.C'est pourquoi un moteur synchrone fonctionne à une vitesse constante et fixe.

Comment fonctionne un moteur synchrone

Une fois que le rotor tourne à une vitesse proche de la vitesse du champ magnétique tournant, les forces magnétiques entre le stator et le rotor deviennent suffisamment fortes pour les « verrouiller » ensemble.Lorsque cela se produit, le rotor commence à tourner exactement à la même vitesse que le champ magnétique.C'est ce qu'on appelle la vitesse synchrone.

Une fois le rotor verrouillé, le moteur tourne à une vitesse constante et constante.De petits changements de charge n’affectent pas cette vitesse.Le moteur continuera à fonctionner sans problème tant que le rotor restera verrouillé par le champ magnétique tournant.Mais si la charge devient trop lourde, le rotor peut perdre son verrouillage et le moteur s'arrêtera.

Pendant le fonctionnement normal, le courant continu sur le rotor maintient son aimant puissant et le courant alternatif triphasé sur le stator maintient le champ magnétique en rotation.Tant que les deux fonctionnent, le moteur fonctionnera à une vitesse synchrone sans glisser.

Caractéristiques des moteurs synchrones

• Vitesse constante - Un moteur synchrone tourne toujours à la même vitesse, de zéro charge à pleine charge.Il ne ralentit que si la charge est trop lourde.

• Fonctionne à vitesse synchrone - Le rotor tourne à la vitesse exacte du champ magnétique tournant, sans glissement.

• Machine doublement excitée - Il utilise deux sources d'alimentation :

– CA triphasé pour le stator

– Alimentation DC pour le rotor

• Pas de démarrage automatique - Il ne peut pas démarrer tout seul et nécessite une méthode de démarrage comme un enroulement d'amortisseur ou un moteur externe.

• Contrôle du facteur de puissance - En ajustant l'alimentation CC, le moteur peut fonctionner avec un facteur de puissance en retard, en avance ou unitaire.

• Haute efficacité - Les moteurs synchrones ont généralement un bon rendement et donnent des performances stables.

• Peut améliorer le système d'alimentation - Lorsqu'ils sont surexcités, ils se comportent comme un condensateur et peuvent améliorer le facteur de puissance de l'ensemble du système.

Méthodes de démarrage du moteur synchrone

Les moteurs synchrones ne peuvent pas démarrer d’eux-mêmes, voici donc les cinq méthodes de démarrage utilisées pour rapprocher le rotor de la vitesse synchrone avant qu’il ne se verrouille dans le champ magnétique tournant.

D'abordMéthode :Utilisation d'un enroulement d'amortisseur (également appelé enroulement d'amortisseur)

Dans cette méthode, des barres spéciales sont placées sur le rotor, semblables à un moteur à induction.Lorsque le moteur est allumé, ces barres aident le moteur à démarrer comme un moteur à induction.Une fois que le moteur se rapproche de la vitesse synchrone, l'alimentation CC est fournie au rotor et le moteur se verrouille en vitesse synchrone.C'est la méthode de démarrage la plus courante et la plus simple.

DeuxièmeMéthode :Utiliser un moteur poney

Un moteur poney est un petit moteur séparé utilisé pour faire tourner le rotor.Il rapproche d'abord le moteur synchrone de la vitesse synchrone.Lorsque les vitesses correspondent, le moteur du poney est déconnecté et le moteur synchrone prend le relais et se verrouille sur le champ magnétique tournant.Cette méthode est utilisée pour les très gros moteurs.

TroisièmeMéthode :Utilisation d'un variateur de fréquence (VFD)

Un VFD augmente lentement la fréquence de l'alimentation de zéro à la fréquence nominale.À mesure que la fréquence augmente, le moteur synchrone accélère en douceur sans nécessiter de démarreur spécial.Lorsque le moteur atteint la fréquence normale, il tourne à vitesse synchrone.Il s'agit d'une méthode de démarrage moderne et efficace.

QuatrièmeMéthode :Utilisation de bagues collectrices et de résistances externes

Dans les moteurs équipés de bagues collectrices, des résistances externes peuvent être connectées lors du démarrage pour limiter le courant et aider le rotor à atteindre une vitesse plus élevée en toute sécurité.Une fois que le moteur a pris de la vitesse, les résistances sont retirées et le rotor est excité en courant continu pour obtenir un fonctionnement synchrone.

CinquièmeMéthode :Commencer par réduire la charge

Parfois, le moteur peut démarrer plus facilement si la charge est réduite ou déconnectée pendant le démarrage.Une fois que le moteur atteint une vitesse proche de la synchronisation et se verrouille, la charge est à nouveau connectée.Cette méthode est simple mais utile uniquement lorsque la charge peut être contrôlée.

Types de moteurs synchrones

Les moteurs synchrones sont principalement divisés en deux types de base en fonction de la manière dont le rotor est construit et excité :

Moteur à pôle non saillant (rotor cylindrique)

Un moteur à pôles non saillants a un rotor lisse et rond sans pôles visibles.Le rotor étant uniforme et équilibré, le moteur peut tourner à grande vitesse sans trembler.Ces moteurs sont principalement utilisés dans les endroits où une rotation rapide et régulière est nécessaire, comme dans les centrales électriques.

Moteur à pôle saillant

Un moteur à pôles saillants possède un rotor dont les pôles dépassent comme de petites dents.Cette conception aide le moteur à produire plus de couple à des vitesses inférieures.Ces moteurs sont utilisés dans les usines pour des machines telles que des pompes et des compresseurs qui nécessitent une puissance forte et constante à des vitesses lentes à moyennes.

Basé sur les types de méthodes d’excitation :

Moteur synchrone à champ enroulé

Un moteur synchrone à champ bobiné possède un rotor avec des enroulements qui nécessitent une alimentation CC.L'alimentation CC fait agir le rotor comme un aimant.Ce type de moteur est courant dans les industries car la quantité de courant continu peut être ajustée pour contrôler les performances et le facteur de puissance du moteur.

Moteur synchrone à aimant permanent (PMSM)

Un moteur synchrone à aimant permanent possède des aimants sur le rotor au lieu de bobinages.Cela signifie qu'il n'a pas besoin d'alimentation CC ni de bagues collectrices.Ces moteurs sont très efficaces et sont utilisés dans les voitures électriques, les robots et les appareils électroménagers car ils économisent de l'énergie et fonctionnent sans problème.

Moteur à réluctance synchrone

Un moteur à réluctance synchrone n'a ni aimants ni enroulements sur le rotor.Le rotor est simplement en métal façonné conçu pour suivre le champ magnétique.Cela rend le moteur simple, solide et peu coûteux.Il est souvent utilisé dans les ventilateurs, les pompes et autres machines du quotidien.

Moteur à hystérésis

Un moteur à hystérésis possède un rotor en matériau magnétique spécial.Il démarre en douceur comme un moteur à induction puis se verrouille en vitesse synchrone.Ces moteurs fonctionnent très silencieusement et sont donc utilisés dans les horloges, les minuteries et les appareils nécessitant un fonctionnement silencieux et stable.

Comment le moteur améliore le facteur de puissance

Un moteur synchrone peut améliorer le facteur de puissance en ajustant l'excitation CC sur son rotor.Lorsque le rotor reçoit plus de courant continu (surexcité), le moteur produit une puissance réactive de pointe, qui annule la puissance réactive en retard causée par les charges inductives.En conséquence, le facteur de puissance global du système s’améliore, souvent proche de l’unité.C'est pourquoi les moteurs synchrones servent parfois non seulement à entraîner des charges, mais également à corriger le facteur de puissance dans l'industrie.

Comportement de la courbe en V du moteur synchrone

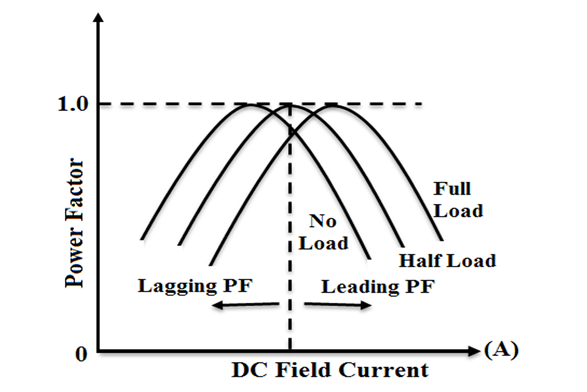

Figure 3. Comportement de la courbe V du moteur synchrone

La courbe en V montre comment le facteur de puissance d'un moteur synchrone change avec le courant de champ CC.À faible excitation CC, le moteur fonctionne avec un facteur de puissance en retard.À mesure que nous augmentons l’alimentation CC, le facteur de puissance s’améliore et atteint l’unité.Si nous continuons à augmenter le courant de champ CC, le moteur passe à un facteur de puissance avancé.Lorsque ces valeurs sont tracées, elles forment une courbe en forme de lettre « V », c'est pourquoi on l'appelle courbe en V.

Avantages et inconvénients du moteur synchrone

Avantages du moteur synchrone :

• Fonctionne à une vitesse constante et fixe.

• Peut améliorer le facteur de puissance en ajustant l'alimentation CC.

• A une grande efficacité.

• Fonctionne bien pour les travaux à faible vitesse et à haute puissance.

• Peut agir comme un condensateur en cas de surexcitation.

Inconvénients du moteur synchrone :

• Ne peut pas démarrer tout seul.

• Plus compliqué et plus coûteux que les moteurs à induction.

• Nécessite une alimentation CC séparée pour le rotor.

• Peut s'arrêter s'il perd le synchronisme sous une charge importante.

• Nécessite plus d'entretien (en particulier les bagues collectrices et les brosses).

Application de moteur synchrone

Machines à vitesse constante - Parfait pour les pompes, les compresseurs et les convoyeurs car le moteur garde la même vitesse à tout moment.

Amélioration du facteur de puissance - Lorsqu'il est surexcité, le moteur aide à corriger un mauvais facteur de puissance dans les systèmes électriques, économisant ainsi de l'énergie et réduisant les pertes.

Grands ventilateurs et ventilateurs - Fonctionne bien dans les systèmes de ventilation et de refroidissement où un flux d'air stable et fiable est nécessaire.

Équipement industriel lourd -Convient aux laminoirs, concasseurs et mélangeurs qui nécessitent un couple fort et un fonctionnement stable.

Condensateurs synchrones dans les centrales électriques - Aide à réguler la tension et à maintenir la stabilité du système en fournissant ou en absorbant de la puissance réactive.

Machines de précision - Prend en charge les machines nécessitant une vitesse précise et constante, telles que les minuteries, les testeurs et les équipements de mesure.

Technologie moderne (type PMSM) - Présent dans les véhicules électriques, les robots et les appareils électroménagers car les versions à aimants permanents sont efficaces et compactes.

Moteur synchrone ou à induction

Caractéristique	Synchrone Moteur	Induction Moteur
Vitesse	Fonctionne à une constante, vitesse synchrone fixe (pas de glissement).	Fonctionne légèrement en dessous vitesse synchrone (a du glissement).
Démarrage	Pas de démarrage automatique ; nécessite des méthodes de démarrage supplémentaires.	Démarrage automatique et facile à utiliser.
Excitation du rotor	Nécessite une alimentation CC ou aimants permanents.	Aucune alimentation CC requise ; fonctionne par induction.
Facteur de puissance	Peut être en retard, diriger ou unité;contribue à améliorer le facteur de puissance du système.	Toujours en retard, surtout à faibles charges.
Contrôle de vitesse	Difficile à contrôler ; la vitesse dépend de la fréquence d’alimentation.	Plus facile à contrôler, surtout avec les VFD.
Coût et Entretien	Plus cher et a besoin de plus d'entretien.	Moins cher, plus simple et peu d'entretien.
Applications	Idéal pour travaux à vitesse constante, charges lourdes et correction du facteur de puissance.	Commun chez les fans, pompes et machines à usage général.

Conclusion

Un moteur synchrone est un moteur qui fonctionne à une vitesse constante et fixe et peut contribuer à améliorer le facteur de puissance d'un système.Même s’il nécessite des méthodes de démarrage spéciales et un peu plus de soin, il est très précieux dans les machines et les industries.Savoir comment il fonctionne et où il est utilisé permet de comprendre plus facilement pourquoi il s’agit d’un type de moteur important.
