Qu'est-ce qu'un récepteur AM superhétérodyne et comment il fonctionne
2026-03-13 2060

Les récepteurs radio nous permettent de recevoir des signaux diffusés et de les transformer en son.L’un des modèles les plus courants est le récepteur AM superhétérodyne.Ce type de récepteur améliore la clarté du signal et contribue à réduire le bruit et les interférences.Cet article explique le récepteur AM superhétérodyne, y compris son historique, son principe de fonctionnement, ses principaux composants, ses avantages et ses applications.Il compare également le récepteur superhétérodyne au récepteur TRF et discute des problèmes et des solutions simples.

Catalogue

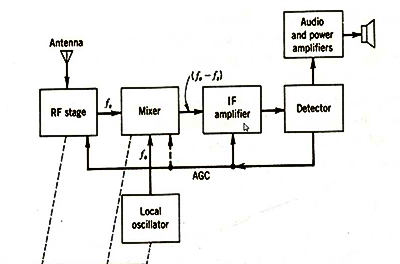

Figure 1. Schéma fonctionnel d'un récepteur radio superhétérodyne

Qu'est-ce qu'un récepteur AM superhétérodyne ?

Récepteur AM superhétérodyne est un type de récepteur radio conçu pour recevoir AM (modulation d'amplitude) signaux radio et les convertir en son pouvant être entendu via un haut-parleur ou un casque.Le récepteur AM superhétérodyne offre des performances fiables et une bonne qualité de signal, c'est pourquoi il est populaire.

La principale caractéristique d'un récepteur superhétérodyne est sa capacité à convertir le signal entrant fréquence radio (RF) signal dans un poste fixe fréquence intermédiaire (FI).En convertissant les signaux en une fréquence constante, le récepteur peut les amplifier et les filtrer plus efficacement.Cela facilite la séparation du signal souhaité du bruit ou d'autres signaux à proximité.

La conception du récepteur AM superhétérodyne offre une meilleure sensibilité, une sélectivité améliorée et un fonctionnement plus stable par rapport aux conceptions de récepteur radio antérieures.En conséquence, l’architecture superhétérodyne est devenue la conception de récepteur standard utilisée dans la plupart des radios AM et dans de nombreux systèmes de communication.

Histoire du récepteur superhétérodyne

Le récepteur superhétérodyne a été inventé en 1918 par Edwin Armstrong.Il a créé cette conception pendant la Première Guerre mondiale en essayant d'améliorer les systèmes radio utilisés pour les communications militaires.Les premiers récepteurs radio de l’époque avaient du mal à capter les signaux faibles et à séparer clairement les stations.

Armstrong a introduit l'idée de convertir le signal radio entrant en une fréquence intermédiaire (FI) fixe.Cette méthode a facilité le filtrage et l'amplification du signal, ce qui a amélioré les performances globales des récepteurs radio.

Dans le Années 1920 et 1930, le récepteur superhétérodyne est devenu la norme dans les radios commerciales.Il a progressivement remplacé les anciens modèles de récepteurs tels que le récepteur Tuned Radio Frequency (TRF), car il offrait une meilleure réception du signal et un fonctionnement plus stable.

Schéma fonctionnel du récepteur superhétérodyne

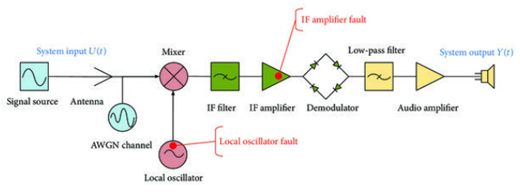

Figure 2. Schéma fonctionnel du récepteur superhétérodyne

Cette image montre un schéma fonctionnel d'un récepteur AM superhétérodyne, illustrant comment un signal radio se propage de l'antenne au haut-parleur.

• Source de signal/antenne – Reçoit le signal radiofréquence (RF) entrant depuis les airs.

• Mélangeur – Combine le signal reçu avec le signal de l'oscillateur local pour produire une fréquence intermédiaire (IF).

• Oscillateur local – Génère un signal de référence utilisé pour le mélange de fréquences.

• Filtre SI – Sélectionne la fréquence intermédiaire souhaitée et supprime les signaux indésirables.

• SI amplificateur – Amélioration du signal IF pour un meilleur traitement.

• Démodulateur – Extrait les informations audio du signal AM.

• Filtre passe-bas – Supprime le bruit haute fréquence et conserve le signal audio.

• Amplificateur audio et haut-parleur – Amplifie le signal audio et le convertit en sortie sonore.

Comment fonctionne le récepteur superhétérodyne

Superhétérodyne Le récepteur fonctionne en convertissant un signal radiofréquence (RF) reçu en une fréquence intermédiaire (FI) fixe afin qu'il puisse être traité plus facilement.Premièrement, le l'antenne reçoit le signal radio depuis les airs, et un L'amplificateur RF renforce le signal faible.Le signal entre ensuite dans un mélangeur, où il se combine avec un signal provenant d'un oscillateur local.Ce processus produit un nouveau signal à la fréquence intermédiaire.Le signal IF passe à travers un filtre IF et un amplificateur, qui suppriment les signaux indésirables et renforcent le signal souhaité.Après cela, un démodulateur extrait les informations audio du signal AM.Enfin, le signal audio est amplifié et envoyé vers un haut-parleur ou un casque, permettant à l'auditeur d'entendre l'émission.

Principaux composants du récepteur

Composant	Descriptif
Antenne	Reçoit la radio signaux de fréquence (RF) des stations de diffusion et les envoie au récepteur circuit.
Amplificateur RF	Amplifie les RF faibles signal de l’antenne pour améliorer la force du signal avant un traitement ultérieur.
Mélangeur	Combine les entrants Signal RF avec un signal généré par l'oscillateur local pour produire un fréquence intermédiaire (FI).
Oscillateur local	Génère une écurie fréquence utilisée par le mélangeur pour convertir le signal RF en FI signaler.
Filtre SI	Sélectionne le souhaité fréquence intermédiaire et supprime les signaux ou interférences indésirables.
SI amplificateur	Amplifie le signal de fréquence intermédiaire pour le rendre suffisamment fort pour la détection.
Démodulateur (Détecteur)	Extrait l'audio informations provenant du signal AM modulé.
Amplificateur audio	Augmente le la force du signal audio afin qu'il puisse piloter un périphérique de sortie.
Haut-parleur ou casque	Convertit le signal audio électrique en son que l'auditeur peut entendre.

Avantages du récepteur superhétérodyne

• Haute sensibilité – Le récepteur peut détecter des signaux radio très faibles, ce qui lui permet de recevoir clairement les stations de diffusion distantes.

• Bonne sélectivité – Il peut séparer le signal souhaité des fréquences proches et réduire les interférences des autres stations.

• Fonctionnement stable – La conversion des signaux en une fréquence intermédiaire permet de maintenir des performances de récepteur stables et cohérentes.

• Meilleure amplification du signal – Les signaux peuvent être amplifiés plus efficacement à l’étage de fréquence intermédiaire.

• Filtrage amélioré – Les filtres IF fixes aident à éliminer plus facilement le bruit et les signaux indésirables.

• Performances constantes – Le traitement des signaux à une fréquence intermédiaire constante permet au récepteur de gérer plus efficacement différentes stations.

Récepteur superhétérodyne vs récepteur TRF

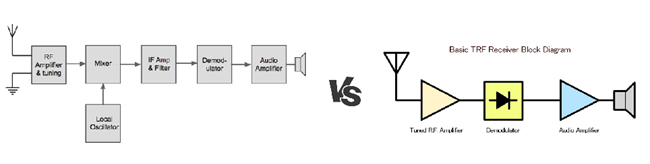

Figure 3. Récepteur superhétérodyne vs récepteur TRF

Le récepteur superhétérodyne et le récepteur TRF (Tuned Radio Frequency) sont deux modèles de récepteur radio différents.Le récepteur TRF a été l'un des premiers modèles utilisés dans les systèmes radio, tandis que le récepteur superhétérodyne a été fabriqué plus tard pour améliorer la réception et les performances du signal.

Caractéristique	Superhétérodyne Récepteur	TRF (Fréquence radio accordée) Récepteur
Principe de base	Convertit le reçu Signal RF dans une fréquence intermédiaire (FI) fixe avant amplification et détection	Amplifie la radio signal directement à sa fréquence d'origine sans conversion de fréquence
Traitement du signal	Utilise le mélange et conversion de fréquence pour traiter les signaux à une FI constante	Traite les signaux à la fréquence RF d'origine
Sensibilité	Haute sensibilité, capable de détecter les signaux plus faibles provenant de stations distantes	Sensibilité inférieure, les signaux plus faibles sont plus difficiles à recevoir
Sélectivité	Excellente sélectivité grâce aux filtres IF fixes qui peuvent séparer les stations à proximité	Mauvaise sélectivité parce que les étapes de réglage doivent suivre ensemble
Complexité des circuits	Plus complexe parce que cela nécessite un mélangeur, un oscillateur local et des étages IF	Conception plus simple avec moins d'étapes
Stabilité de fréquence	Plus stable performances sur différentes fréquences	La stabilité peut changer lors de la syntonisation de plusieurs stations
Amplification des signaux	La plupart des amplifications se produit au stade de fréquence intermédiaire	L'amplification se produit directement sur les scènes RF
Réglage	Réglage plus facile car Les étapes SI restent constantes	Réglage difficile parce que plusieurs étages RF doivent être réglés ensemble
Le bruit et Interférence	Un meilleur rejet de signaux et bruits indésirables	Plus sujet à interférences et chevauchement des signaux
Utilisation courante	Utilisé dans le moderne radios, récepteurs de communication et systèmes de diffusion	Appliqué tôt récepteurs radio et maintenant rarement utilisés

Analyse des circuits superhétérodynes

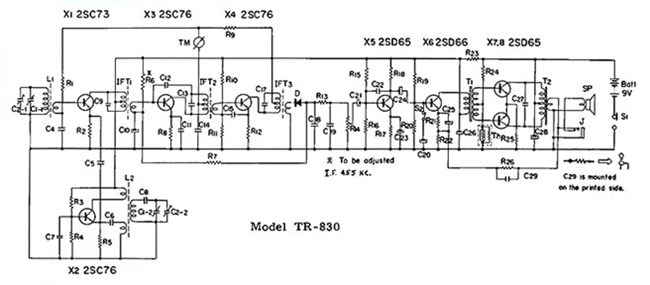

Figure 4. Exemple de circuit de récepteur AM superhétérodyne

Récepteur AM superhétérodyne Le circuit traite le signal radio reçu à travers plusieurs étapes qui aident à convertir, amplifier et extraire l'audio du signal diffusé.Bien que le circuit puisse paraître complexe, chaque section a une fonction simple dans le chemin du signal.

Le processus commence au antenne, où un antenne à tige de ferrite et des condensateurs variables forment un circuit accordé qui sélectionne la station de radio souhaitée.Le signal est ensuite envoyé au transistor mélangeur.Dans le même temps, un oscillateur local génère un signal qui se mélange au signal RF entrant.Ce processus de mélange crée un nouveau signal appelé fréquence intermédiaire (FI), généralement autour de 455 kHz.

Le signal FI passe ensuite par des étages amplificateurs FI, où les transformateurs et les amplificateurs à transistors renforcent le signal et suppriment les fréquences indésirables.Après amplification, le signal passe à l'étage du détecteur, où une diode extrait le signal audio de l'onde AM.

Enfin, le signal audio est amplifié par les étages amplificateurs audio et envoyé au haut-parleur, qui convertit le signal électrique en son pouvant être entendu par l'auditeur.

Applications des récepteurs superhétérodynes

Radios AM - Utilisé dans les postes de radio AM traditionnels pour recevoir les stations de diffusion et convertir les signaux en audio clair.

Radios FM - Trouvé dans les systèmes de radio FM pour aider à séparer les stations et améliorer la qualité du son.

Téléviseurs - Appliqué dans les tuners TV pour traiter les signaux de diffusion avant de les convertir en vidéo et son.

Appareils de communication sans fil - Utilisé dans des équipements tels que les talkies-walkies et autres outils de communication sans fil.

Équipement radar - Aide à détecter et à traiter les signaux réfléchis dans la technologie radar.

Systèmes satellitaires - Dans les équipements de communication par satellite pour recevoir les signaux envoyés par les satellites.

Problèmes courants et correctifs concernant les superhétérodynes

Comme tout système électronique, un récepteur superhétérodyne peut rencontrer des problèmes affectant la réception du signal ou la sortie audio.Ces problèmes surviennent généralement à des étapes spécifiques du récepteur et peuvent être corrigés grâce à un dépannage de base.

• Réception du signal faible ou inexistante – Cela peut se produire si l’antenne est endommagée, mal connectée ou mal réglée.La vérification de l'antenne et du circuit de réglage peut aider à restaurer la force du signal.

• Défaillance de l'oscillateur local – Si l'oscillateur local cesse de fonctionner, le récepteur ne peut pas convertir le signal RF en fréquence intermédiaire.L'inspection des composants et des connexions de l'oscillateur peut résoudre le problème.

• Sortie audio déformée – Une mauvaise qualité audio peut être causée par des condensateurs défectueux, des étages d'amplificateur faibles ou une polarisation incorrecte du circuit audio.Le remplacement des composants endommagés résout ce problème.

• Mauvaise sélectivité – Lorsque le récepteur ne peut pas séparer clairement les stations, le filtre FI ou les composants de réglage peuvent être mal alignés ou défectueux.Le réglage ou le remplacement de ces pièces peut améliorer la séparation du signal.

• Faible volume sonore – Cela peut résulter de problèmes au niveau de l’étage amplificateur audio, tels que des transistors endommagés ou des connexions desserrées.La vérification du circuit de l'amplificateur peut aider à rétablir un volume normal.

Conclusion

Le récepteur AM superhétérodyne est l’un des modèles de récepteur radio les plus utilisés.En convertissant les signaux en une fréquence intermédiaire (FI) fixe, il peut traiter les signaux radio plus efficacement et offrir une meilleure réception.Grâce à sa bonne sensibilité, sa sélectivité et ses performances stables, cette conception se retrouve dans de nombreux appareils électroniques tels que les radios, les téléviseurs et les systèmes de communication.
