Qu'est-ce qu'un circuit en série et comment fonctionne-t-il ?
2026-01-11 6094

Le circuit en série est l’un des types de circuits électriques les plus simples.Le circuit en série n’a qu’un seul chemin pour que l’électricité circule, ce qui le rend facile à comprendre.Cet article explique ce qu'est un circuit en série, son fonctionnement, ses principales parties et ses règles de base.Il montre également des exemples utilisant la loi d’Ohm, l’utilisation de circuits en série et la différence entre les circuits en série et en parallèle.

Catalogue

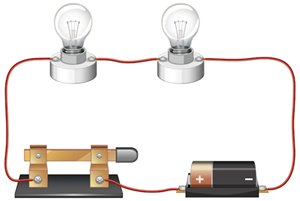

Figure 1. Circuit en série

Qu'est-ce qu'un circuit en série ?

Un Circuit en série connecte les composants électriques bout à bout dans une seule boucle continue.Un seul chemin existe pour la charge électrique, donc le même courant traverse chaque composant du circuit.

La structure ressemble à une chaîne, où chaque composant agit comme un maillon.Une coupure à tout moment ouvre le circuit et arrête le flux de courant dans tous les composants.

Dans un circuit en série, le courant reste égal dans chaque élément.La tension se divise entre les composants en fonction de la résistance, suivant ainsi la loi d'Ohm.Une résistance plus élevée entraîne une chute de tension plus importante, tandis qu'une résistance plus faible entraîne une chute plus faible.

Comment fonctionne un circuit en série

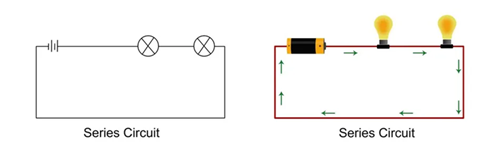

Figure 2. Fonctionnement du circuit en série

Le circuit en série a un seul chemin pour que l’électricité circule.Lorsque la source d’alimentation s’allume, le courant électrique se déplace dans le circuit et traverse chaque composant un par un.Puisqu’il n’existe qu’un seul chemin, le même courant circule à travers tous les composants, le comportement reste donc facile à prédire.

Lorsque le courant circule, chaque composant résiste au flux.La résistance provoque une chute de tension aux bornes de chaque composant.Les pièces avec une résistance plus élevée reçoivent plus de tension, tandis que les pièces avec une résistance plus faible en reçoivent moins, ainsi la tension d'alimentation est partagée entre tous les composants.

Toutes les résistances d’un circuit en série s’additionnent pour former la résistance totale.Lorsque la résistance totale augmente, le courant diminue.Si un composant se brise ou se déconnecte, le circuit s'ouvre et le courant cesse de circuler dans tous les composants.

Caractéristiques d'un circuit série

Un circuit en série présente quelques caractéristiques principales qui décrivent la façon dont l’électricité circule.

• Chemin de courant unique - L'électricité circule par un seul chemin.Puisqu’il n’y a pas de dérivation, le même courant traverse chaque composant.

• Courant égal dans tous les composants - Chaque résistance, ampoule ou charge reçoit la même quantité de courant, quelle que soit sa position dans le circuit.

• La résistance totale s'additionne - La résistance totale est égale à la somme de toutes les résistances individuelles.L'ajout de composants supplémentaires augmente la résistance et réduit le courant.

• La tension est divisée - La tension d'alimentation est partagée entre les composants.Les pièces avec une résistance plus élevée chutent plus de tension, tandis que les pièces avec une résistance plus faible chutent moins.

• Les composants dépendent les uns des autres - Tous les composants dépendent les uns des autres.Si un composant se brise ou est retiré, le circuit s'ouvre et le courant s'arrête partout.

• Structure simple - La conception est facile à comprendre et à analyser grâce au chemin unique pour le flux de courant.

Principales parties d'un circuit en série

Un circuit en série est composé de quelques éléments de base qui fonctionnent ensemble pour permettre au courant électrique de circuler dans un seul chemin.

Source d'alimentation - Fournit l'énergie électrique nécessaire pour pousser le courant à travers le circuit.Une batterie ou une alimentation crée la tension qui déclenche le flux de courant.

Chemin conducteur (fils) - Transporte le courant électrique entre les composants.Les fils relient toutes les pièces bout à bout, formant une boucle continue.

Charger - Utilise l'énergie électrique pour effectuer son travail.Une charge peut produire de la lumière, de la chaleur ou du mouvement, comme une résistance, une ampoule ou un moteur.

Changer - Contrôle si le courant circule ou s'arrête.La fermeture de l'interrupteur complète le circuit, tandis que l'ouverture de l'interrupteur interrompt le chemin.

Schéma de circuit en série

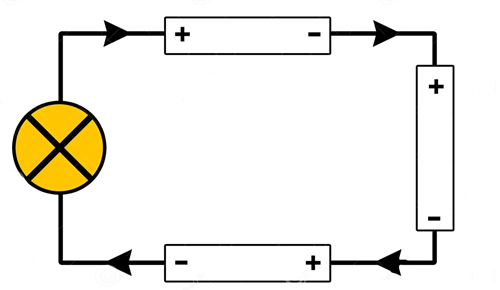

Figure 3. Schéma de circuit de la série de base

Le schéma de circuit en série montre les composants électriques connectés bout à bout dans une boucle continue.Le diagramme utilise des symboles pour la source d'alimentation, la charge et les fils pour montrer comment le courant circule à travers chaque composant selon un seul chemin.Les flèches indiquent la direction du flux de courant, tandis que les signes plus (+) et moins (−) indiquent la polarité de la tension.Puisque le chemin est continu, le même courant traverse tous les composants du circuit.

Principes de base des circuits en série

Dans un circuit en série, les résistances contrôlent la façon dont l’électricité circule.L'ajout de résistances augmente la résistance, ce qui réduit le courant lorsque la tension reste la même.Les résistances en série sont donc utiles pour limiter le courant et protéger les composants tels que les LED.

La tension est partagée entre les composants.Une résistance plus élevée entraîne une chute de tension plus importante, tandis qu'une résistance plus faible entraîne une chute plus faible.Ces comportements aident à expliquer le fonctionnement des circuits en série dans les systèmes électriques de base.

Résistance totale dans un circuit en série

Dans un circuit en série, les composants partagent un même chemin pour le courant.Chaque composant ajoute une résistance, donc la résistance totale est égale à la somme de toutes les résistances individuelles.

Par exemple, si un circuit comporte trois résistances avec des valeurs de 5 Ω, 10 Ω et 15 Ω, la résistance totale devient :

5 Ω + 10 Ω + 15 Ω = 30 Ω

Chaque résistance ralentit légèrement le courant.Lorsque plusieurs résistances sont placées en série, ces effets se combinent, ce qui rend plus difficile la circulation du courant.C'est pourquoi l'ajout de résistances en série augmente toujours la résistance totale.

La résistance totale affecte directement le flux de courant.Avec une tension d'alimentation fixe, une résistance totale plus élevée entraîne un courant plus faible, tandis qu'une résistance totale plus faible permet un courant plus élevé.Cette relation suit la loi d’Ohm, où le courant est égal à la tension divisée par la résistance.

Comprendre la résistance totale dans un circuit en série aide à concevoir des circuits sûrs, à limiter le courant et à prédire le comportement d'un circuit lorsque des composants sont ajoutés ou supprimés.

Exemples de circuits en série utilisant la loi d'Ohm

La loi d’Ohm aide à expliquer comment la tension, le courant et la résistance interagissent dans un circuit en série.La loi précise :

V = je × R

Cela signifie que la tension est égale au courant multiplié par la résistance.

Exemple 1 : Recherche du courant

Un circuit série possède une alimentation 12 V et deux résistances :

R1 = 4 Ω

R2 = 8 Ω

Tout d’abord, trouvez la résistance totale :

4 Ω + 8 Ω = 12 Ω

Ensuite, calculez le courant :

I = V ÷ R = 12 V ÷ 12 Ω = 1 A

Résultat - Le même 1 ampère circule à travers les deux résistances.

Exemple 2 : Recherche de chutes de tension

En utilisant le même circuit avec un courant de 1 A :

Tension aux bornes de R1 = 1 A × 4 Ω = 4 V

Tension aux bornes de R2 = 1 A × 8 Ω = 8 V

4 V + 8 V = 12 V

Résultat - Les chutes de tension s'additionnent à la tension d'alimentation.

Exemple 3 : Effet de l'ajout d'une autre résistance

Si une résistance de 6 Ω est ajoutée en série :

Résistance totale = 4 Ω + 8 Ω + 6 Ω = 18 Ω

Nouveau courant :

I = 12 V ÷ 18 Ω ≈ 0,67 A

Résultat - L'ajout de résistance réduit le courant dans tout le circuit.

Applications des circuits en série

Limitation de courant LED - Les résistances sont placées en série avec les LED pour limiter le courant et éviter les dommages.La résistance série contrôle la quantité de courant qui traverse la LED.

Circuits diviseurs de tension - Les résistances en série divisent la tension en niveaux plus petits.Ces circuits fournissent des tensions de référence pour les capteurs, les amplificateurs et les systèmes de contrôle.

Batteries - Les batteries sont connectées en série pour augmenter la tension totale.Les lampes de poche, les outils électriques et les systèmes de sauvegarde utilisent cette méthode.

Guirlandes lumineuses - Les lumières décoratives connectent les ampoules en série afin que le même courant traverse chaque ampoule.Une casse dans une ampoule arrête toute la chaîne.

Circuits de capteurs - Les capteurs à résistance variable, tels que les thermistances et les capteurs de lumière, fonctionnent en série avec des résistances fixes pour convertir les changements en signaux de tension.

Circuits d'enseignement et de formation de base - Les circuits en série sont largement utilisés dans l'éducation car ils sont faciles à construire, à analyser et à comprendre.

Caractéristiques de base d'un circuit série

Un circuit en série suit quelques caractéristiques principales qui définissent la façon dont le courant, la tension et la résistance se comportent.Ces caractéristiques s'appliquent à toutes les séries connexions, quelle que soit la taille du circuit ou le type de composant.

1. Chemin unique pour le courant

Un circuit en série n’a qu’un seul chemin pour que le courant électrique circule.Depuis là n'y a pas de branches, le même courant traverse chaque composant du circuit.Si le courant quitte la source d'alimentation, il doit circuler à travers chaque résistance, charge ou appareil l'un après l'autre avant de revenir à la source. Il n'y a pas de division du courant, ce qui distingue clairement un circuit en série à partir d'un circuit parallèle.Ce comportement rend le flux de courant uniforme et prévisible dans tous les domaines. composants.

2. Résistance additive

Dans un circuit en série, la résistance totale est égale à la somme de toutes les résistances individuelles. résistances :

Chaque composant ajouté augmente la résistance totale du circuit.Comme la résistance augmente, il devient plus difficile pour le courant de circuler.Avec un fixe Tension d'alimentation, une résistance totale plus élevée entraîne un courant plus faible, suivant La loi d'Ohm.

3. Division de tension

Dans un circuit en série, la tension d'alimentation totale est divisée entre les composants.Chaque composant chute une partie de la tension en fonction de sa valeur de résistance.
Les composants avec une résistance plus élevée subissent une chute de tension plus importante, tandis que les composants avec une résistance plus faible subissent une chute plus petite.La somme de tout Les chutes de tension individuelles sont toujours égales à la tension d'alimentation :

V_total = V₁ +V₂ + … + V_n

Ce comportement est connu sous le nom de division de tension et est utilisé dans le diviseur de tension. circuits, entrées de capteurs et génération de tension de référence.

Circuits en série vs circuits parallèles

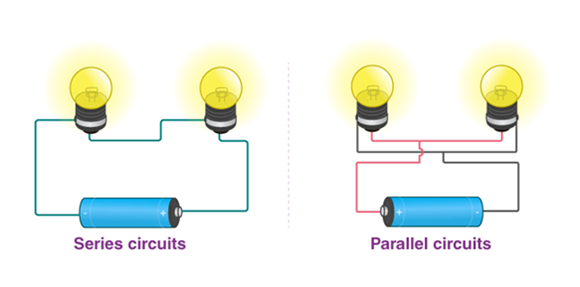

Figure 4. Circuits en série et circuits parallèles

Les composants électroniques peuvent se connecter de deux manières fondamentales : en série et en parallèle.Un circuit en série forme une seule boucle, tandis qu'un circuit parallèle fournit plusieurs chemins pour le courant.

Dans un circuit en série, les composants se connectent les uns après les autres en un seul chemin.Le même courant circule dans chaque composant et la tension d'alimentation est partagée entre eux en fonction de la résistance.L'ajout de composants supplémentaires augmente la résistance totale et réduit le courant.Si un composant tombe en panne, tout le circuit cesse de fonctionner.

Dans un circuit parallèle, les composants se connectent entre les deux mêmes points, créant des chemins séparés pour le courant.Chaque branche reçoit la même tension, tandis que le courant se divise entre les chemins.L'ajout de branches supplémentaires réduit la résistance totale et augmente le courant total.Si une branche tombe en panne, les autres continuent de fonctionner.

Les circuits en série sont simples et faciles à analyser, tandis que les circuits en parallèle offrent une meilleure fiabilité et un fonctionnement indépendant.De nombreux circuits combinent les deux formes pour obtenir les performances souhaitées.

Conclusion

Un circuit en série permet à l’électricité de circuler sur un chemin continu.Le même courant traverse tous les composants, tandis que la tension est partagée en fonction de la résistance.Bien qu'une coupure dans une partie arrête l'ensemble du circuit, les circuits en série sont utiles pour l'apprentissage, le contrôle du courant et les conceptions simples.Comprendre les circuits en série aide à construire une base solide pour étudier l’électronique.
