Qu'est-ce qu'une diode redresseuse et comment fonctionne-t-elle ?
2025-10-13 10761

Une diode de redressement est un élément minuscule mais précieux de l’électronique.Sa tâche principale est de transformer le courant alternatif (courant alternatif) d'une source d'alimentation en courant continu (courant continu) que les appareils peuvent utiliser.Il ne laisse circuler l'électricité que dans un sens, ce qui le rend sûr et stable pour des éléments tels que les chargeurs, les radios et les ordinateurs.Cet article vous aidera à comprendre ce qu'est une diode de redressement, comment elle fonctionne, les types que vous pouvez trouver, comment la tester et où elle est utilisée dans la vie quotidienne.Allons-y !

Catalogue

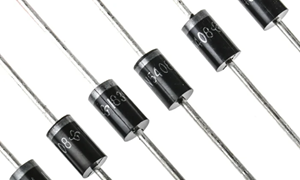

Figure 1. Diodes de redressement

Qu'est-ce qu'une diode redresseur ?

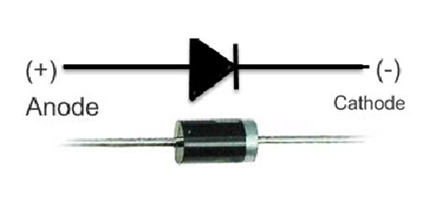

Figure 2. Symbole et bornes de la diode de redressement

UN Diode redresseur est un dispositif semi-conducteur qui transforme le courant alternatif (AC) en courant continu (DC).C’est l’un des principaux composants des circuits redresseurs, tels que les redresseurs demi-onde ou en pont, qui fournissent une alimentation CC aux appareils électroniques.

La plupart des diodes de redressement sont fabriquées à partir de silicium (Si) car il peut gérer efficacement des niveaux de courant et de tension élevés.Certains sont également fabriqués à partir de germanium (Ge) ou arséniure de gallium (GaAs) pour des applications spéciales.Les diodes au germanium ont une chute de tension directe plus faible, ce qui signifie qu'elles peuvent commencer à conduire à des tensions plus faibles, mais elles ne peuvent pas supporter autant de chaleur ou de tension inverse que les types au silicium.

Les diodes de redressement sont décrites par deux ensembles principaux de paramètres : les valeurs nominales maximales (comme le courant, la tension et la température admissibles) et les caractéristiques électriques (telles que la tension directe et le temps de récupération inverse).Le symbole du circuit d'une diode de redressement comprend une flèche qui pointe dans la direction du flux de courant conventionnel, de l'anode à la cathode.

Comment fonctionne une diode de redressement

La diode redresseur fonctionne en laissant l’électricité circuler dans une seule direction.La diode de redressement permet au courant de passer du anode au cathode, mais l'empêche d'aller dans l'autre sens.Cette action simple aide à transformer courant alternatif (AC) dans courant continu (DC).

Lorsque la diode est connectée à une source alternative, elle laisse le courant circuler uniquement pendant la moitié positive du cycle et le bloque pendant la moitié négative.Ce processus, appelé rectification, transforme le courant alternatif en un courant unidirectionnel appelé courant continu pulsé.

Parfois, plusieurs diodes sont utilisées pour obtenir une sortie CC plus fluide et plus forte.Un redresseur demi-onde utilise une diode, tandis qu'un redresseur pleine onde ou en pont utilise quatre diodes pour utiliser les deux moitiés du signal CA.Pour rendre la sortie cc plus stable, condensateurs ou régulateurs de tension sont ajoutés.Ils aident à éliminer les petites ondulations du courant, offrant ainsi une alimentation CC fluide aux appareils électroniques.

Diode de redressement impartiale

Un diode de redressement impartiale est une diode qui a aucune tension appliquée à cela.Cela signifie qu’il n’est connecté à aucune source d’alimentation ou polarisation.Dans cet état, la diode est inactif et fait ne pas laisser passer le courant.À l’intérieur de la diode se trouve une petite région appelée couche d'épuisement qui bloque naturellement le courant.Quand il y a pas de tension externe, cette couche reste la même et la diode agit comme un circuit ouvert.Par exemple, si la tension aux bornes de la diode est moins de 0,7 volts (pour les diodes au silicium) ou 0,3 volt (pour les diodes au germanium), elle ne conduira pas l'électricité.Une fois un tension directe est appliqué et dépasse ce niveau, la diode commence à conduire et permet au courant de circuler dans une direction.

Diode polarisée en direct

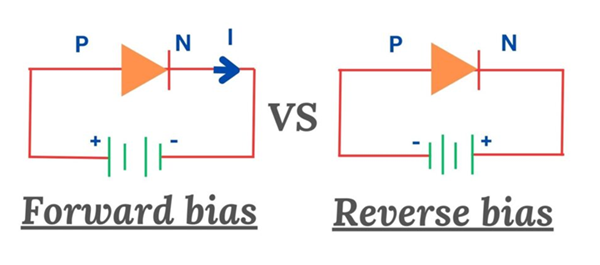

Figure 3. Polarisation directe et polarisation inverse d'une diode

Une diode polarisée en direct signifie que le côté positif de la batterie est connecté au anode (côté P) de la diode, et le côté négatif est connecté au cathode (côté N).De cette façon, la diode laisse passer l’électricité.

La tension de la batterie réduit la résistance à l’intérieur de la diode, facilitant ainsi le déplacement des charges électriques.Lorsque la tension atteint environ 0,7 volt pour les diodes au silicium ou 0,3 volt pour les diodes au germanium, la diode s'allume et permet au courant de circuler dans une direction.

Diode polarisée en inverse

Une diode polarisée en inverse est connectée dans le sens opposé à une diode polarisée en direct.Le côté positif de la batterie est connecté à la cathode (côté N) et le côté négatif est connecté à l'anode (côté P).

Dans cette condition, la diode ne ne conduit pas le courant.La région située entre les côtés P et N, appelée couche d'épuisement, devient plus large, ce qui augmente la résistance et empêche le courant de circuler.Seulement un très petit courant, connu sous le nom courant de fuite, peut passer.

Si la tension inverse devient trop élevée, la diode peut tomber en panne, permettant au courant de circuler et pouvant causer des dommages.

Fonctionnement du redresseur demi-onde et pleine onde

Il existe deux principaux types de redresseurs, demi-onde et pleine onde.Ils fonctionnent de différentes manières en fonction de la quantité de signal CA qu'ils utilisent et de la fluidité de leur sortie CC.

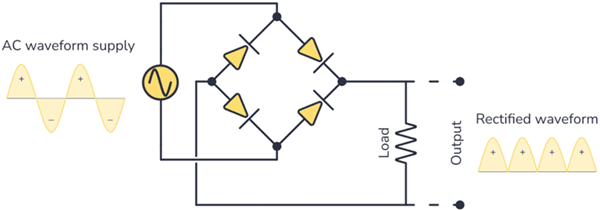

Figure 4. Schéma du circuit du pont redresseur

Redresseur demi-onde

Un redresseur demi-onde utilise une diode pour faire passer la moitié de la forme d'onde CA (généralement la moitié positive) tout en bloquant l'autre moitié.Ce processus transforme le courant alternatif en un sortie CC pulsée.Étant donné que le redresseur demi-onde n'utilise que la moitié du signal alternatif, il est moins efficace, environ 40 % par rapport à un redresseur pleine onde.La sortie est inégale, des condensateurs sont donc ajoutés pour rendre la tension plus lisse.

Bien que les redresseurs demi-onde soient moins efficaces, ils sont simples, abordables et présents dans les petits appareils ou circuits de détection de signal où un rendement élevé n'est pas nécessaire.

Redresseur pleine onde

Un redresseur double alternance convertit les deux moitiés du signal AC en DC, donnant une sortie plus fluide et plus efficace.Il peut être construit de deux manières :

• Redresseur pleine onde à prise centrale - Utilise un transformateur à prise centrale et deux diodes.Chaque diode est conductrice pendant la moitié du cycle AC.

• Pont Redresseur - Utilise quatre diodes disposées en pont.Cette conception ne nécessite pas de transformateur à prise centrale et est largement utilisée dans les alimentations modernes.

Paramètres des diodes de redressement

Les diodes de redressement ont certains paramètres principaux qui définissent leur fonctionnement et la puissance qu'elles peuvent gérer.En examinant des éléments tels que le temps de récupération, la limite de tension et la capacité de courant, vous pouvez choisir la bonne diode pour différentes utilisations, telles que les alimentations ou les circuits de signaux.Ces paramètres aident les diodes de redressement à convertir de manière sûre et efficace le courant alternatif (courant alternatif) en courant continu (courant continu), fournissant ainsi un flux d'électricité constant et fiable dans les appareils électroniques.Connaître ces limites aide la diode à mieux fonctionner et à durer plus longtemps.

Limites de température des diodes de redressement

Les diodes de redressement doivent fonctionner dans une plage de température sûre pour fonctionner correctement.Lorsque la température devient trop élevée, les pièces internes de la diode peuvent s’affaiblir, entraînant de mauvaises performances, voire des dommages permanents.En fonctionnement normal, les diodes génèrent de la chaleur, notamment dans circuits de grande puissance où de grandes quantités de courant circulent.Pour contrôler cette chaleur, méthodes de refroidissement tel que dissipateurs de chaleur ou les fans sont nécessaires.Si une diode surchauffe, l'efficacité chute, et il peut échouer progressivement.Le maintenir dans la bonne plage de température l’aide à bien fonctionner, à durer plus longtemps et à rester fiable.

Capacité de courant élevée des diodes de redressement

La capacité de courant élevé est l’une des caractéristiques les plus importantes d’une diode de redressement.Il montre la quantité de courant électrique que la diode peut gérer tout en fonctionnant de manière sûre et efficace.Les diodes à courant élevé sont construites avec des matériaux et des structures qui minimiser la chute de tension et réduire la génération de chaleur pendant le fonctionnement.Ces améliorations aident à maintenir des performances stables même sous de lourdes charges électriques.

Types de diodes de redressement

Les diodes de redressement sont disponibles en différents types, chacun étant conçu pour des tâches électriques spécifiques.Ils diffèrent par la tension, le courant et la vitesse de commutation qu'ils peuvent gérer.Vous trouverez ci-dessous les types courants utilisés dans divers circuits :

Diode de redressement à usage général - Utilisé dans les alimentations et les convertisseurs AC-DC, ce type gère des niveaux de courant et de tension modérés.Il est fiable pour les équipements électroniques de base. Exemple : série 1N4001–1N4007

Diode de récupération rapide - Cette diode peut s'allumer et s'éteindre très rapidement, ce qui la rend adaptée aux circuits haute fréquence tels que les onduleurs, les unités de puissance à découpage et les entraînements de moteur.

Diode Schottky - Fabriqué avec une jonction métal-semi-conducteur, il présente une faible chute de tension directe (environ 0,2 à 0,3 V) et une vitesse de commutation élevée.Il est idéal pour les applications basse tension et économes en énergie telles que les convertisseurs DC-DC.

Diode à courant élevé - Conçu pour les charges de courant importantes, ce type est utilisé dans les systèmes industriels, les chargeurs de batterie et les contrôleurs de moteur.Sa construction robuste permet une dissipation efficace de la chaleur et des performances stables.

Pont Redresseur – Le pont redresseur utilise quatre diodes disposées dans un circuit en pont pour convertir le courant alternatif en courant continu sur les deux demi-cycles.Il offre une sortie plus fluide et est courant dans les adaptateurs, les chargeurs et les modules d'alimentation CC.

Test d'une diode redresseur avec un multimètre

Tester une diode de redressement est un moyen simple de vérifier si elle fonctionne correctement.Vous pouvez le faire à l'aide d'un multimètre numérique (DMM) avec deux tests fils, un rouge et un noir.

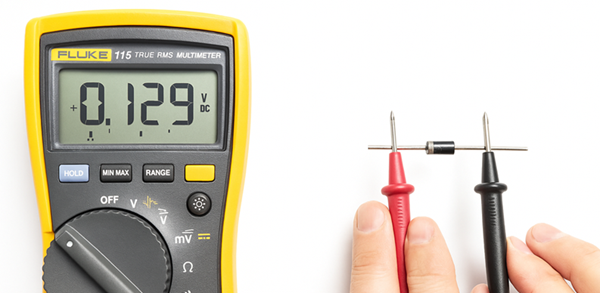

Figure 5. Test d'une diode avec un multimètre

Mesures:

• Assurez-vous que l'alimentation est coupée avant de tester

• Tournez le cadran du multimètre sur le réglage Diode Test (recherchez un symbole de diode).

• Trouvez l'anode (+) et la cathode (–) de la diode.La cathode a généralement une bande ou une bande

• Connectez la sonde rouge à l'anode et la sonde noire à la cathode.

• Une diode en état de marche affichera une lecture comprise entre 0,5 et 0,7 V pour les diodes au silicium ou 0,3 V pour les types au germanium.

• Commutez maintenant les fils (rouge à la cathode, noir à l'anode).L'écran doit afficher OL ou aucune lecture, ce qui signifie que la diode bloque correctement le courant.

• Si vous voyez une lecture dans les deux sens ou rien du tout, la diode est défectueuse et doit être remplacée.

Test de diodes avec un ohmmètre

Vous pouvez également vérifier si une diode fonctionne en utilisant le réglage ohm (Ω) d'un multimètre.Ce test montre à quel point la diode résiste au flux électrique.

Mesures:

• Éteignez l'appareil avant de commencer

• Tournez le multimètre en mode ohm (Ω) ou résistance.

• Trouvez les deux extrémités de la diode, l'anode (+) et la cathode (–).La cathode a une bande

• Touchez la sonde rouge à l'anode et la sonde noire à la cathode.

- Vous devriez voir un chiffre faible, cela signifie que la diode laisse passer le courant

• Maintenant, changez les sondes (rouge à cathode, noir à anode)

- L'écran doit afficher un chiffre élevé ou OL, cela signifie que la diode bloque le courant

Test d'une diode à l'aide du mode de mesure de tension

Le réglage VDC sur un multimètre peut également vérifier la chute de tension aux bornes d'une diode.

Mesures:

• Tournez la molette sur le mode VDC.

• Branchez le rouge sur VΩmA et le noir sur COM.

• Sélectionnez une plage de tension supérieure à celle prévue.

• Connectez le rouge à l'anode, le noir à la cathode et lisez la valeur.

• Échangez les sondes pour vérifier la direction opposée

Applications des diodes redresseurs

Chargeurs de téléphone et d'ordinateur portable - Les diodes de redressement transforment le courant alternatif d'une prise murale en courant continu dont votre téléphone, ordinateur portable ou banque d'alimentation a besoin pour charger en toute sécurité.

Alimentations - Utilisés dans les radios, les téléviseurs, les ordinateurs et les amplificateurs, ils contribuent à produire une puissance de sortie CC constante à partir du courant alternatif afin que les appareils puissent fonctionner sans problème.

Systèmes de commande de moteur (VFD) - Dans les usines et les machines, les diodes sont utilisées dans les entraînements à fréquence variable (VFD) pour contrôler la vitesse et la puissance des moteurs électriques.

Ponts redresseurs - Un pont redresseur est composé de quatre diodes reliées entre elles.Il transforme les deux moitiés du signal AC en DC et se trouve dans les chargeurs de batterie et les adaptateurs.

Radios et circuits de signaux - Dans les récepteurs radio, les diodes redresseuses aident à capter et à séparer les signaux sonores des ondes radio afin que vous puissiez les entendre clairement.

Circuits de protection - Les diodes de redressement empêchent le courant de circuler dans le mauvais sens.Ils sont utilisés dans les panneaux solaires, les alternateurs de voiture et les tableaux de commande pour protéger les pièces contre les dommages.

Climatiseurs et systèmes de chauffage (CVC) - Utilisé dans les tableaux de commande des climatiseurs et des radiateurs pour gérer les signaux et le flux d'énergie à l'intérieur du système.

Transformateurs et systèmes électriques - Dans les convertisseurs de puissance et les transformateurs, les diodes aident à transformer le courant alternatif haute tension en courant continu basse tension pour les outils et machines industriels.

Lumières LED - Les diodes redresseurs fournissent une alimentation CC stable aux ampoules LED afin qu'elles brillent uniformément sans scintillement.

Machines à souder - Dans les soudeurs à l'arc et les outils industriels, ils aident à créer un courant continu constant, ce qui rend l'arc de soudage lisse et solide.

Comment choisir la bonne diode redresseur

Choisir la bonne diode de redressement est important pour garantir que votre circuit fonctionne de manière sûre et efficace.Voici un guide simple pour vous aider à choisir le bon :

Vérifiez le courant maximum (IF) - Découvrez la quantité de courant que votre circuit utilisera.Choisissez une diode capable de gérer au moins 20 à 30 % de plus que le courant attendu.

Exemple : si votre circuit utilise 2 A, choisissez une diode évaluée à 3 A ou plus.

Vérifiez la tension inverse (VR ou PIV) - Il s'agit de la tension maximale que la diode peut bloquer en cas de polarisation inverse.Choisissez-en un avec une tension nominale supérieure à la tension alternative maximale de votre circuit.

Exemple : Pour 50 V CA, utilisez une diode évaluée à 100 V ou plus.

Regardez la chute de tension directe (VF) - Une chute de tension directe plus faible signifie moins de perte de puissance et un meilleur rendement.

• Diodes au silicium : chute d'environ 0,7 V

• Diodes Schottky : chute d'environ 0,3 V (idéales pour les circuits basse tension)

Vérifiez le temps de récupération inversée - Si vous travaillez avec des circuits à grande vitesse ou à commutation, choisissez une diode avec un temps de récupération court (comme une diode Schottky à récupération rapide) pour gérer les changements rapides de signal.

Tenez compte de la dissipation de puissance - Assurez-vous que la diode peut supporter la chaleur qu'elle produit.Si votre circuit fonctionne à un courant élevé, utilisez un dissipateur thermique ou choisissez une diode conçue pour une puissance plus élevée.

Environnement et taille - Pensez à l'endroit où la diode sera utilisée.Pour les environnements chauds ou industriels, utilisez-en un qui peut gérer des limites de température plus élevées.Vérifiez également si la taille du boîtier de la diode correspond à votre circuit imprimé.

Type de demande

• Pour les circuits généraux : Utiliser 1N4001–1N4007série

• Pour une commutation rapide : utilisez 1N4148ou similaire

• Pour un courant élevé : utilisez des diodes comme 6A10 ou ponts redresseurs

• Pour les circuits basse tension et haut rendement : choisissez des diodes Schottky

Conclusion

Les diodes de redressement sont utilisées dans presque tous les appareils électriques.Ils aident à modifier, contrôler et protéger le flux d’électricité afin que tout se passe bien.Apprendre comment ils fonctionnent et comment choisir le bon peut vous aider à réparer ou à construire des circuits simples.
