Qu'est-ce qu'un redresseur demi-onde ?
2025-12-26 3306

Un redresseur demi-onde est un circuit électronique de base qui convertit le courant alternatif (AC) en courant continu (DC) en permettant au courant de circuler pendant seulement la moitié du cycle AC.Il utilise une seule diode et produit une sortie CC unidirectionnelle mais pulsée.En raison de sa conception simple et de son faible coût, il est principalement utilisé dans des applications éducatives et à faible consommation.

Catalogue

Comprendre le redresseur demi-onde

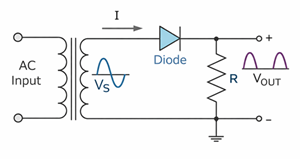

Un redresseur demi-onde est un circuit électronique qui convertit courant alternatif (AC) dans courant continu (DC) en permettant courant circuler pendant seulement la moitié du cycle CA d'entrée.Il utilise un diode unique, qui mène pendant un demi-cycle et bloque le courant pendant le demi-cycle opposé.En conséquence, le résultat est un tension continue unidirectionnelle avec ondulation.

Parce qu'il a une conception simple et utilise très peu de composants, le redresseur demi-onde est principalement utilisé à des fins d'apprentissage et dans les circuits de faible puissance où un rendement élevé et une sortie fluide ne sont pas importants.

Fonctionnement d'un redresseur demi-onde

Lorsqu'une tension alternative est appliquée au circuit redresseur, la diode fonctionne en fonction de la polarité de la tension d'entrée.

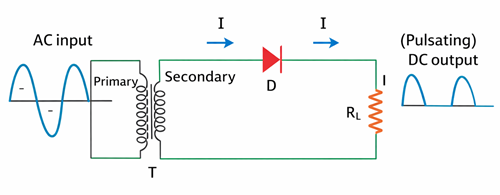

Figure 2.Fonctionnement positif en demi-cycle

Demi-cycle positif

Pendant le demi-cycle positif de l'entrée CA, la diode est polarisée en direct.Le courant circule du secondaire du transformateur à travers la diode et la résistance de charge, produisant une tension positive aux bornes de la charge.

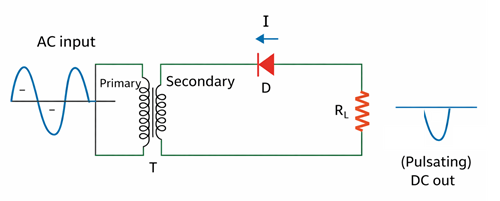

Figure 3. Fonctionnement en demi-cycle négatif

Demi-cycle négatif

Pendant le demi-cycle négatif, la diode devient polarisée en inverse.Le flux de courant s'arrête et la tension de sortie aux bornes de la charge tombe à zéro.

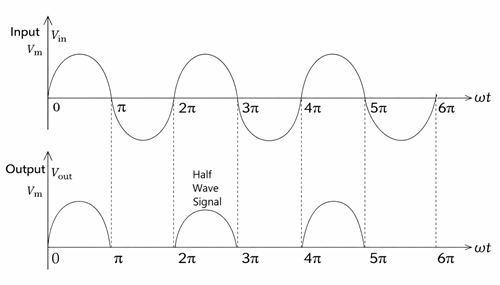

Figure 4. Forme d'onde de sortie d'un redresseur demi-onde

Forme d'onde de sortie

Cette action alternée de conduction et de blocage produit une forme d'onde de sortie composée d'impulsions de tension positive séparées par des intervalles de tension nulle, résultant en un courant continu pulsé.

Comportement des circuits

Le circuit se comporte comme une boucle fermée pendant le demi-cycle conducteur et comme un circuit ouvert pendant le demi-cycle bloqué, ce qui détermine directement la forme de la forme d'onde de sortie.

Objectif de la rectification demi-onde

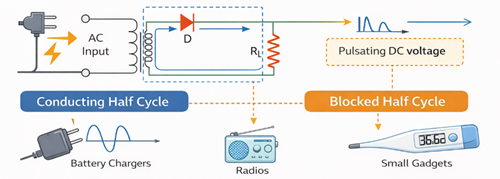

Figure 5. Conversion du courant alternatif en courant continu utilisable

La plupart des circuits électroniques ont besoin Tension continue fonctionner correctement et l'utilisation directe du courant alternatif peut endommager les composants CC.Un redresseur demi-onde convertit AC en DC unidirectionnel, ce qui le rend adapté aux applications à faible consommation.La tension d'entrée est CA sinusoïdal, mais après rectification, seule la moitié de la forme d'onde apparaît à travers la charge.La sortie conserve un polarité unique mais change de taille, c'est pourquoi on l'appelle DC pulsé avec ondulation.Même si ce rendement n'est pas régulier ou hautement efficace, il est acceptable lorsque la simplicité de conception et le faible coût sont plus importants qu'un rendement élevé et un rendement régulier.

Composants d'un redresseur demi-onde

Transformateur: Augmente ou diminue la tension alternative jusqu'au niveau requis.

Diodes: Contrôle la direction du flux de courant.

Résistance de charge: Reçoit la tension de sortie redressée.

Types de redresseur demi-onde

Redresseur demi-onde positif: Laisse passer les demi-cycles positifs.

Redresseur demi-onde négative: Laisse passer les demi-cycles négatifs.

Le principe de fonctionnement reste le même.Seule l'orientation de la diode est inversée.

Filtrage dans un redresseur demi-onde

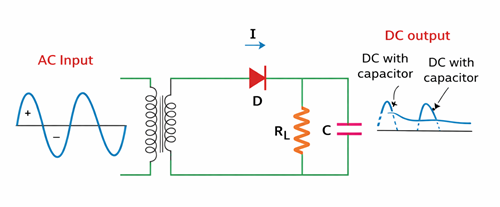

Figure 6. Filtrage dans un redresseur demi-onde

L'ajout d'un filtre à condensateur améliore la qualité de la sortie redressée en réduisant l'ondulation.Le condensateur se charge pendant le pic du demi-cycle conducteur et se décharge à travers la charge lorsque la tension d'entrée diminue.

L’efficacité de la réduction des ondulations dépend :

• La valeur du condensateur du filtre

• La résistance à la charge

Une capacité plus grande et une résistance de charge plus élevée entraînent une sortie CC plus fluide.

Caractéristiques du redresseur demi-onde

Tension inverse de crête (PIV)

La tension inverse maximale est la tension inverse maximale à laquelle une diode doit résister.Pendant le demi-cycle non conducteur, la totalité de la tension secondaire apparaît aux bornes de la diode.

$$\mathrm{PIV}=V_{m\left(\mathrm{maximum}\right)}$$

La sélection d'une diode avec un indice PIV adéquat garantit un fonctionnement fiable.

Formules importantes du redresseur demi-onde

Facteur d'ondulation (γ)

Le facteur d'ondulation indique la quantité de contenu CA présent dans la sortie CC redressée.

$$y=\sqrt{{\frac{V_{\mathrm{RMS}}}{V_{\mathrm{CC}}}}^2-1}$$

Pour un redresseur demi-onde :

$$y=1.21$$

Le facteur d'ondulation élevé montre que la sortie contient une composante alternative importante, ce qui explique la nécessité d'un filtrage.

Efficacité de rectification (η)

L'efficacité représente l'efficacité avec laquelle le redresseur convertit la puissance d'entrée CA en puissance de sortie CC.

$$\eta =\frac{{\mathrm{P.}}_{\mathrm{cc}}}{{\mathrm{P.}}_{\mathrm{ca}}}$$

Rendement théorique maximum pour un redresseur demi-onde :

$${\eta }_{\mathrm{maximum}}=\mathrm{40,6}\%$$

Un faible rendement se produit car seule la moitié de la forme d’onde d’entrée CA est utilisée.

Courant de charge

Soit le courant de crête Im.

Courant de pointe :

$${\mathrm{Je}}_{\mathrm{pic}}={\mathrm{Je}}_m$$

Courant moyen (CC) :

$${\mathrm{Je}}_{\mathrm{CC}}=\frac{{\mathrm{Je}}_m}{\pi }$$

Courant efficace :

$${\mathrm{Je}}_{\mathrm{RMS}}=\frac{{\mathrm{Je}}_m}{2}$$

Ces valeurs indiquent la capacité limitée de gestion du courant et de la puissance du redresseur demi-onde.

Facteur de forme (F.F)

Le facteur de forme indique la forme de la forme d'onde de sortie et son contenu d'ondulation.

$$F.F=\frac{\text{Valeur efficace}}{\text{Valeur moyenne}}$$

Pour un redresseur demi-onde :

$$\text{Facteur de forme}=\mathrm{1,57}$$

Tension CC de sortie

La tension de sortie DC moyenne est donnée par :

$$V_{\mathrm{CC}}=\frac{V_{\mathrm{smax}}}{\pi },\text{où}{V}_{\mathrm{smax}}=\text{amplitude maximale de la tension secondaire}$$

où

$$V_m=\text{valeur maximale (crête) de la tension secondaire}$$

La faible tension de sortie CC limite le redresseur demi-onde aux applications à faible consommation.

Avantages et inconvénients du redresseur demi-onde

Avantages

Conception de circuits simple

Faible coût

Taille compacte

Convient aux applications à faible consommation

Inconvénients

Faible efficacité

Facteur d'ondulation élevé

Mauvaise utilisation de l'énergie

Faible tension de sortie CC

Où le redresseur demi-onde est-il utilisé ?

• Redressement à faible consommation dans les alimentations simples

• Démodulation du signal dans les récepteurs radio AM

• Circuits de détection de crête

• Éducation et démonstrations en laboratoire

Comparaison des redresseurs demi-onde et pleine onde

Caractéristique	La moitié Redresseur d'onde	Plein Redresseur d'onde
Cycle AC utilisé	Une moitié	Les deux moitiés
Nombre de diodes	1	2 ou 4
Sortie CC moyenne	0,318 Vm	0,637 Vm
Facteur d'ondulation	Élevé	Faible
Efficacité	Faible	Élevé
Douceur de sortie	Pauvre	Mieux
Applications	Faible consommation, éducation	Alimentations, chargeurs

Redresseur demi-onde triphasé expliqué

Un redresseur demi-onde triphasé convertit CA triphasé dans CC en utilisant trois diodes.Chaque diode est connectée à une phase de l'alimentation CA et conduit uniquement lorsque son tension de phase est le le plus élevé.À un moment donné, une seule diode est conductrice, et chaque diode est conductrice pendant 120 degrés du cycle électrique.Le circuit utilise généralement un secondaire de transformateur connecté en étoile pour fournir un voie neutre, et les sorties des trois diodes sont combinées pour alimenter la charge.Le Sortie CC contient ondulation, mais sa fréquence d'ondulation est trois fois supérieure à la fréquence d'alimentation.Par exemple, avec un Alimentation CA 50 Hz, la fréquence d'ondulation est 150 Hz.Par rapport à un redresseur demi-onde monophasé, la version triphasée offre une sortie CC plus élevée, une ondulation plus faible et un meilleur rendement, bien que ses performances soient toujours inférieures à celles d'un redresseur pleine onde triphasé.

La tension de sortie CC moyenne d'un redresseur demi-onde triphasé est donnée par :

$$V_{\mathrm{CC}}=\frac{3\sqrt{3}}{2\pi }{V}_m$$

où Vm est la valeur crête de la tension de phase.

Conclusion

Le redresseur demi-onde fournit une méthode simple de conversion CA en CC mais présente des limites telles qu'un faible rendement et une ondulation élevée.Bien que les filtres et le fonctionnement triphasé puissent améliorer les performances, ils restent inférieurs aux redresseurs pleine onde.Malgré cela, cela reste important pour comprendre les principes de rectification et le comportement des diodes dans les circuits électroniques.
