Qu'est-ce qu'une alimentation 12 V CC ?Un guide simple
2026-03-05 2880

De nombreux appareils du quotidien, tels que les éclairages LED, les caméras de sécurité et les accessoires automobiles, dépendent d'une alimentation 12 V CC pour fonctionner correctement.Il s’agit de l’une des normes d’alimentation les plus courantes car elle offre un bon équilibre entre sécurité, efficacité et compatibilité avec de nombreux systèmes électroniques.Dans cet article, nous discutons de ce qu'est une alimentation 12 V CC, pourquoi elle est largement utilisée, ses principaux types, ses applications courantes, comment choisir la bonne, ainsi que ses avantages et inconvénients.

Catalogue

Qu'est-ce qu'une alimentation 12 V CC ?

Un Alimentation 12 V CC est un appareil qui convertit courant alternatif (AC) d'une prise murale vers Courant continu de 12 volts (CC) utilisé par de nombreux appareils électroniques.Il régule la tension de sortie pour garantir une source d'alimentation stable et fiable.

Ce niveau de tension offre un équilibre pratique entre sécurité, efficacité et compatibilité des appareils, c'est pourquoi le 12 V CC est devenu une norme largement utilisée dans les systèmes électroniques modernes.

Pourquoi l’alimentation 12 V CC est-elle largement utilisée ?

La popularité de l’alimentation 12 V CC vient de son aspect pratique et compatibilité avec de nombreux systèmes électriques.De nombreuses technologies de batteries fonctionnent à proximité 12 volts, y compris les batteries au plomb automobiles et les systèmes de stockage d'énergie portables.Pour cette raison, 12V est devenu un norme pratique pour l'électronique mobile et les configurations d'alimentation hors réseau.

Un autre avantage est la sécurité.Par rapport aux systèmes à haute tension, alimentation basse tension 12 V réduit le risque de risques électriques tout en fournissant suffisamment d’énergie pour faire fonctionner de nombreux appareils électroniques.Ces caractéristiques font de l'alimentation 12 V CC un choix fiable pour une large gamme d'applications.

Deux principaux types d'alimentations 12 V

Deux principaux types d'alimentations sont couramment utilisés pour les systèmes 12 V : les alimentations à découpage (SMPS) et les alimentations linéaires.Les deux convertissent l’énergie électrique en une sortie stable de 12 V CC, mais ils utilisent des technologies différentes et offrent des avantages différents.

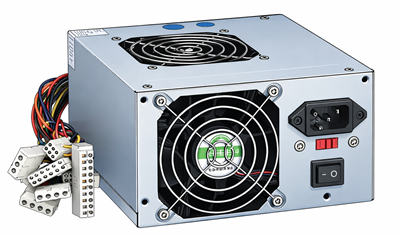

Figure 2. Unité d'alimentation à découpage (SMPS) utilisée dans les systèmes électroniques

Alimentation à découpage (SMPS): Une alimentation à découpage utilise des circuits de commutation haute fréquence pour convertir et réguler efficacement l’énergie électrique.Cette conception permet à l’alimentation d’être plus petite, plus légère et plus économe en énergie.

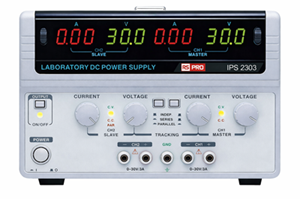

Figure 3. Alimentation CC linéaire de laboratoire utilisée pour une sortie de tension stable et à faible bruit

Alimentation linéaire: Une alimentation linéaire régule la tension à l'aide de transformateurs et de composants semi-conducteurs.Cette conception produit une puissance de sortie très stable et à faible bruit, ce qui la rend adaptée aux applications nécessitant une tension propre et constante.

Les deux types peuvent fournir une alimentation fiable de 12 V CC.Les alimentations à découpage sont généralement préférées pour les appareils compacts et économes en énergie, tandis que les alimentations linéaires sont souvent utilisées dans les systèmes qui nécessitent une tension extrêmement propre et stable.

Applications courantes des alimentations 12 V CC

Figure 4. Applications courantes des alimentations 12 V CC dans les appareils et systèmes quotidiens

Systèmes d'éclairage LED

L'éclairage LED est l'une des applications les plus courantes des alimentations 12 V CC, car les LED nécessitent un courant continu basse tension pour fonctionner efficacement.Dans les environnements intérieurs, l’alimentation 12 V est largement utilisée pour l’éclairage par bandes LED, l’éclairage sous les armoires, l’éclairage des tâches de bureau, l’éclairage des écrans et l’éclairage d’accentuation décoratif.Ces solutions d'éclairage sont populaires car les LED sont très économes en énergie et peuvent consommer jusqu'à 75 % d'électricité en moins que les ampoules à incandescence traditionnelles tout en offrant une luminosité similaire.

Les systèmes d’éclairage extérieur dépendent également fréquemment d’alimentations 12 V, car le câblage basse tension est plus sûr et plus facile à installer.Les utilisations extérieures courantes comprennent l'éclairage de jardin, l'éclairage d'allée, les projecteurs paysagers, l'éclairage de terrasse et les guirlandes lumineuses décoratives, qui contribuent à créer un éclairage fonctionnel et attrayant pour les espaces résidentiels et commerciaux.

Electronique et accessoires automobiles

Les véhicules fonctionnent sur un système électrique de 12 V, ce qui rend l’alimentation 12 V CC importante pour de nombreux appareils électroniques et accessoires automobiles.Ce système d'alimentation prend en charge des appareils tels que des chargeurs de smartphones et de tablettes, des adaptateurs pour ordinateurs portables, des hubs de chargement USB, des caméras embarquées, des appareils de navigation GPS, des gonfleurs de pneus et des réfrigérateurs portables.De plus, certaines configurations de véhicules utilisent des onduleurs pour convertir l'alimentation 12 V CC en électricité CA, permettant ainsi aux petits appareils électroménagers et électroniques de fonctionner à l'intérieur du véhicule pendant le trajet.

Systèmes de sécurité et de surveillance

De nombreux systèmes de sécurité et de surveillance s'appuient sur des adaptateurs d'alimentation 12 V CC pour fonctionner de manière continue et fiable.Les équipements courants alimentés en 12 V comprennent des caméras de vidéosurveillance, des caméras de sécurité IP, des systèmes d'enregistrement DVR et NVR, des capteurs de mouvement, des contrôleurs d'alarme et des serrures de porte intelligentes.Ces appareils nécessitent une alimentation électrique stable et constante pour maintenir une surveillance précise, un enregistrement continu et des performances de sécurité fiables.

Électronique portable et appareils électroménagers

De nombreux petits appareils électroménagers et appareils portables fonctionnent sur des systèmes d'alimentation 12 V CC car ils permettent une utilisation efficace et mobile de l'énergie.Les exemples courants incluent les réfrigérateurs portables, les ventilateurs de refroidissement, les pompes d'aquarium, les dispositifs de circulation d'air et les systèmes de filtration d'eau.De plus, les centrales électriques portables utilisent souvent des systèmes de batteries internes de 12 V pour alimenter en énergie des appareils tels que des smartphones, des appareils photo, des ordinateurs portables, du matériel de camping et d'autres petits appareils électroménagers.Ces solutions d'alimentation portables sont largement utilisées pour les voyages, les activités de plein air et l'alimentation de secours d'urgence lorsqu'une électricité fiable est nécessaire loin des prises murales standards.

Projets de bricolage en électronique et robotique

Vous utilisez souvent des alimentations 12 V CC lors de la construction de projets ou de prototypes électroniques.De nombreux composants utilisés dans ces projets fonctionnent efficacement à cette tension, notamment les moteurs à courant continu, les servomoteurs, les microcontrôleurs, les modules de capteurs et les pilotes de moteur.Les modèles réduits de véhicules, les systèmes robotiques et les projets d'automatisation dépendent souvent de l'alimentation 12 V, car elle offre un équilibre pratique entre sécurité, performances et fonctionnement fiable.

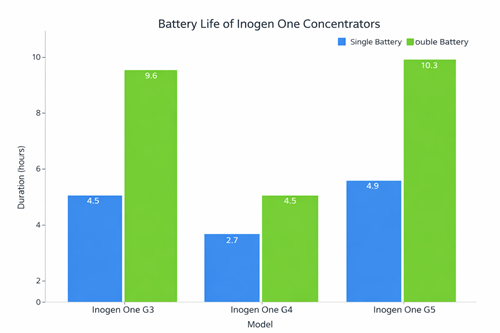

Figure 5. Autonomie de la batterie des Inogen One G3, G4 et G5 avec des batteries simples et doubles

Systèmes marins, médicaux et de communication

L'électronique marine fonctionne généralement sur des systèmes d'alimentation 12 V CC.Il s'agit notamment des systèmes de navigation GPS, des équipements radar, des détecteurs de poissons, des radios marines, des pompes de cale et de l'éclairage des cabines utilisés sur les bateaux et autres navires.

De nombreux types d’équipements médicaux dépendent également d’une alimentation 12 V CC pour un fonctionnement fiable.Les appareils portables tels que les appareils CPAP, les concentrateurs d'oxygène, les tensiomètres et les équipements de diagnostic utilisent souvent des systèmes 12 V.Par exemple, les concentrateurs d'oxygène portables comme le Inogène Un G3, G4, et G5 démontrer comment la capacité de la batterie affecte l'autonomie, avec des batteries doubles offrant des durées de fonctionnement beaucoup plus longues.

De nombreux appareils de communication fonctionnent également avec une alimentation 12 V CC.Il s'agit notamment des routeurs Wi-Fi, des modems haut débit, des commutateurs réseau et des téléphones VoIP utilisés dans les réseaux domestiques et professionnels.

Systèmes d'énergie renouvelable

Les petits systèmes d’énergie renouvelable utilisent souvent des parcs de batteries 12 V pour stocker et gérer l’énergie.Les panneaux solaires génèrent de l'électricité en courant continu, qui est stockée dans des batteries et régulée par des contrôleurs de charge pour garantir une charge sûre et efficace.Les types de contrôleurs les plus courants comprennent les contrôleurs solaires PWM et les contrôleurs solaires MPPT, tous deux conçus pour contrôler le flux d'énergie des panneaux solaires vers le système de batterie.Ces configurations d'alimentation 12 V sont largement utilisées dans les systèmes solaires de camping-car, les cabines isolées, les solutions d'alimentation de secours et les petites installations d'énergie éolienne où une électricité hors réseau fiable est requise.

Choisir la bonne alimentation 12 V CC

Choisir la bonne alimentation 12 V CC permet de garantir des performances stables et de protéger les appareils connectés contre les dommages électriques.Avant de sélectionner un adaptateur secteur, il est important de vérifier plusieurs facteurs techniques pour vous assurer que l'alimentation est compatible avec l'appareil.

1. Faire correspondre la tension et le courant

Vérifiez toujours les exigences électriques de l'appareil avant de choisir une alimentation.La tension de sortie doit correspondre exactement à l'appareil, tandis que le courant nominal doit être égal ou supérieur aux exigences de l'appareil.

L'appareil ne tirera que la quantité de courant dont il a besoin de l'alimentation électrique, donc l'utilisation d'un adaptateur avec un courant nominal plus élevé est généralement sûre.

Par exemple, si un appareil nécessite 12V 3A, vous devez choisir une alimentation évaluée à 12V 4A ou plus pour garantir une capacité de fonctionnement suffisante.

2. Comprendre les puissances nominales

Les alimentations sont souvent évaluées en watts ainsi qu’en tension et en courant.La puissance électrique peut être calculée à l’aide de la formule suivante :

Puissance (W) = Tension (V) × Courant (A)

Par exemple, une alimentation 12 V 5 A peut fournir jusqu'à 60 watts de puissance.

Comprendre cette relation permet de garantir que l’alimentation peut fournir suffisamment de puissance pour l’appareil connecté.

3. Vérifiez la taille et la polarité du connecteur

De nombreux adaptateurs secteur 12 V utilisent un 5,5 mm × 2,1 mm Connecteur cylindrique CC, mais d'autres tailles de connecteur peuvent également être utilisées.Il est important de confirmer que la taille du connecteur correspond à l'entrée de l'appareil.

Vous devez également vérifier la polarité de l'adaptateur avant de le connecter.La plupart des adaptateurs utilisent une polarité centrale positive, mais l'utilisation d'une mauvaise polarité peut endommager les appareils électroniques.

4. Recherchez les fonctionnalités de protection de sécurité

Une alimentation électrique fiable doit inclure des fonctionnalités de protection intégrées pour améliorer la sécurité et protéger les appareils connectés.Ces circuits de protection aident à prévenir les dommages électriques lors de conditions de fonctionnement anormales.

Les fonctions de protection courantes incluent une protection contre les surintensités, une protection contre les courts-circuits et une protection contre les surtensions, qui aident à prévenir les dommages à la fois à l'alimentation électrique et aux appareils connectés.

5. Considérez l’efficacité et la qualité de construction

Les alimentations électriques de haute qualité fonctionnent plus efficacement et génèrent moins de chaleur pendant leur utilisation.Le choix d'un adaptateur bien construit améliore la fiabilité, réduit le gaspillage d'énergie et permet de maintenir des performances constantes dans le temps.

Une alimentation durable avec de bons composants internes peut également offrir une durée de vie plus longue et un fonctionnement plus stable.

Installation et entretien d'une alimentation 12 V CC

Conseils d'installation

• Assurer une ventilation adéquate pour éviter la surchauffe

• Évitez de placer le bloc d'alimentation à proximité de l'humidité ou d'une chaleur extrême.

• Utilisez des câbles conçus pour la charge de courant requise

• Confirmez la polarité avant de connecter des appareils

Conseils d'entretien

• Inspectez les câbles d'alimentation pour déceler tout dommage ou toute connexion desserrée.

• Nettoyer les ouvertures de ventilation pour éviter l'accumulation de poussière

• Évitez de surcharger l'alimentation électrique au-delà de sa capacité nominale.

Comment tester une alimentation 12V ?

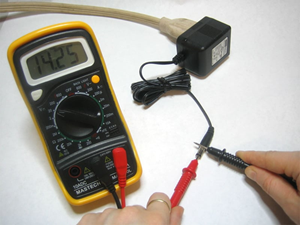

Figure 6. Test d'une sortie d'alimentation 12 V à l'aide d'un multimètre numérique

Outils requis

• multimètre numérique

• Alimentation 12 V

• Prise secteur

Étapes de test

1.Branchez l'adaptateur sur une prise murale.

2.Réglez le multimètre en mode tension continue.

3.Placez la sonde rouge dans la pointe centrale du connecteur.

4.Touchez la sonde noire sur le corps extérieur.

5.Lisez la tension affichée sur le multimètre.

Avantages et inconvénients d'une alimentation 12 V

Avantages

- Fonctionnement sûr à basse tension : l'alimentation 12 V réduit le risque de choc électrique par rapport aux systèmes à haute tension, ce qui la rend adaptée aux appareils électroniques domestiques et automobiles.

- Compatibilité étendue : de nombreux appareils sont conçus pour fonctionner sur une alimentation de 12 V, notamment les systèmes d'éclairage LED, les routeurs, les caméras de sécurité, les accessoires de voiture et les petits appareils électroménagers.

- Idéal pour les systèmes de batteries : le 12 V fonctionne bien avec les technologies de stockage de batteries telles que les batteries au plomb et au lithium.Cela le rend utile pour les systèmes solaires, les centrales électriques portables et l’électronique des véhicules.

- Efficacité énergétique pour les petits appareils : les systèmes basse tension sont efficaces pour de nombreux petits appareils électroniques, contribuant ainsi à réduire la consommation d'énergie.

- Installation et maintenance faciles : de nombreux systèmes 12 V utilisent des connecteurs et des adaptateurs standard, ce qui les rend faciles à installer, à remplacer et à entretenir.

Inconvénients

- Capacité de puissance limitée : les systèmes 12 V peuvent ne pas fournir suffisamment de puissance pour les gros appareils électroménagers ou les équipements industriels lourds.

- Chute de tension sur de longues distances : de longs câbles peuvent provoquer une chute de tension, ce qui peut réduire les performances de l'appareil, à moins que des fils plus épais ne soient utilisés.

- Exigences de courant plus élevées : La tension étant relativement faible, certains appareils nécessitent un courant plus élevé pour produire la même puissance de sortie.

- Pas idéal pour les applications à haute puissance : les grandes machines et équipements industriels nécessitent souvent des tensions plus élevées telles que les systèmes d'alimentation 24 V, 48 V ou CA.

Conclusion

Une alimentation 12 V CC est largement utilisée pour alimenter de nombreux appareils électroniques modernes de manière sûre et efficace.Comprendre son fonctionnement et comment choisir le bon permet de garantir des performances fiables et de protéger votre équipement.Avec une sélection, une installation et un entretien appropriés, une alimentation 12 V peut fournir une alimentation stable pour de nombreuses applications différentes.
