Qu'est-ce que le connecteur VGA ?Historique, fonctionnalités, types, brochage et utilisations
2026-02-26 1682

Le connecteur VGA est un port vidéo qui connecte un ordinateur à un moniteur ou un projecteur.Le connecteur VGA a été utilisé avant que les ports numériques ne soient connus.Même si les connexions plus récentes comme HDMI et DisplayPort sont plus utilisées aujourd'hui, le VGA est toujours présent dans les ordinateurs et systèmes industriels plus anciens.Dans ce guide, vous apprendrez ce qu'est un connecteur VGA, son fonctionnement, sa disposition des broches, ses caractéristiques, ses types, ses avantages, ses inconvénients et ses applications.Vous apprendrez également comment choisir, tester et réparer les connexions VGA, et comment elles se comparent à HDMI.

Catalogue

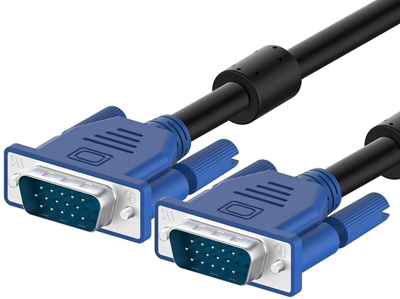

Figure 1. Connecteur VGA

Qu'est-ce qu'un connecteur VGA ?

Connecteur VGA est un interface matérielle utilisé pour connecter un ordinateur à un périphérique d’affichage tel qu’un moniteur ou un projecteur. VGA représente Tableau graphique vidéo, et le connecteur est conçu pour transporter uniquement des signaux vidéo (il ne transmet pas l'audio).

Le connecteur VGA a 15 épingles en métal disposé dans trois rangées de cinq broches.Le connecteur VGA est communément appelé connecteur DE-15 et est généralement de couleur bleue pour faciliter son identification.Le connecteur envoie des signaux RVB analogiques (rouge, vert et bleu) qui créent les images que vous voyez à l'écran.

Chaque broche à l'intérieur du connecteur a une fonction spécifique.Certaines épingles portent signaux de couleur, tandis que d'autres gérer les signaux de synchronisation qui maintiennent l’image stable.Les connecteurs VGA sont principalement utilisés pour les anciens ordinateurs, moniteurs et projecteurs.Bien que les ports numériques les plus récents soient plus populaires aujourd'hui, le VGA est encore présent dans de nombreux systèmes anciens et industriels.

Histoire et évolution du VGA

VGA, qui représente Tableau graphique vidéo, a été introduit en 1987 par IBM dans le cadre de son Série d'ordinateurs PS/2.À cette époque, il offrait une qualité d’image améliorée et une résolution plus élevée par rapport aux anciennes normes d’affichage.Le VGA fournissait des images plus claires et prenait en charge davantage de couleurs. Il a donc été rapidement adopté dans l'industrie informatique.

Pendant le années 1990 et tôt années 2000, VGA est devenu une connexion vidéo standard pour les ordinateurs de bureau et les moniteurs.Presque tous les PC et projecteurs comprenaient un port VGA, ce qui en fait la principale interface d'affichage pendant de nombreuses années.

À mesure que la technologie d'affichage progressait, les normes vidéo numériques telles que HDMI et DisplayPort ont remplacé le VGA.Ces interfaces plus récentes prennent en charge des résolutions plus élevées et une qualité d’image plus nette.Aujourd'hui, le VGA se retrouve dans les systèmes plus anciens et dans certains équipements industriels.

Configuration du brochage VGA

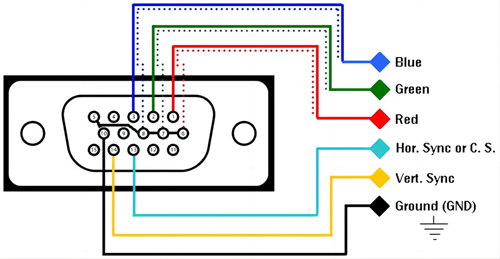

Figure 2. Schéma de configuration du brochage VGA

Épingle	Signal Nom	Fonction Descriptif
1	Rouge	Signal vidéo rouge
2	Vert	Signal vidéo vert
3	Bleu	Signal vidéo bleu
4	ID2 / Réservé	Moniteur pièce d'identité
5	Sol	Masse de signal
6	Sol rouge	Masse pour signal rouge
7	Sol vert	Terrain pour le vert signaler
8	Fond bleu	Sol pour le bleu signaler
9	+5V (facultatif)	Alimentation pour DDC
10	Synchronisation au sol	Sol pour la synchronisation signaux
11	ID0 / Réservé	Moniteur pièce d'identité
12	Données DDC	Afficher les données communiquer
13	Synchronisation horizontale (HSYNC)	Synchronisation horizontale signaler
14	Synchronisation verticale (VSYNC)	Synchronisation verticale signaler
15	Horloge DDC	Afficher le signal de l'horloge

Erreurs courantes concernant le VGA

Beaucoup d'entre nous comprennent mal comment Le VGA fonctionne.Certains pensent que le VGA transporte à la fois la vidéo et l'audio, mais il ne transmet que des signaux vidéo, un câble audio séparé est donc requis.D'autres supposent que le VGA est une connexion numérique, alors qu'en réalité il utilise des signaux analogiques qui peut perdre en qualité sur de longues distances.Il existe également une croyance selon laquelle le VGA prend en charge n'importe quelle résolution, mais il a des limites en fonction de la qualité du câble et le matériel utilisé.Certains pensent que tous les câbles VGA fonctionnent de la même manière, mais des câbles de mauvaise qualité peuvent provoquer des images floues ou du bruit de signal, en particulier sur des longueurs plus longues.

Une autre erreur courante consiste à ignorer les limites de longueur de câble, car des câbles analogiques plus longs peuvent affaiblir le signal et réduire la clarté de l'image.Certains supposent que les broches VGA sont interchangeables, même si chaque broche a une fonction spécifique pour la couleur, synchroniser, ou mise à la terre.Enfin, beaucoup pensent que le VGA est complètement obsolète, mais il est toujours utilisé dans les anciens ordinateurs, projecteurs et systèmes industriels où une compatibilité existante est requise.

Caractéristiques du connecteur VGA

• Conception DE-15 à 15 broches – Le connecteur VGA comporte 15 broches disposées en trois rangées, permettant une transmission organisée des signaux vidéo et de contrôle.

• Transmission du signal RVB analogique – VGA transporte des signaux rouge, vert et bleu séparés pour produire des images couleur sur l'écran.

• Signaux de synchronisation dédiés – Comprend des signaux horizontaux (HSYNC) et verticaux (VSYNC) pour maintenir un alignement et une synchronisation appropriés de l’image.

• Plusieurs broches de terre – Plusieurs connexions à la terre contribuent à réduire le bruit et à améliorer la stabilité du signal.

• Prise en charge des communications DDC – Prend en charge Display Data Channel (I²C), permettant au moniteur de partager des informations de résolution avec l'ordinateur.

• Mécanisme de verrouillage à vis sécurisé – Les vis latérales maintiennent le connecteur fermement fixé et empêchent toute déconnexion accidentelle.

• Compatibilité étendue des appareils – Fonctionne avec les anciens moniteurs, projecteurs et systèmes d’affichage industriels.

• Conception simple et fiable – La structure est facile à connecter, tester et dépanner.

Différents types de connecteurs VGA

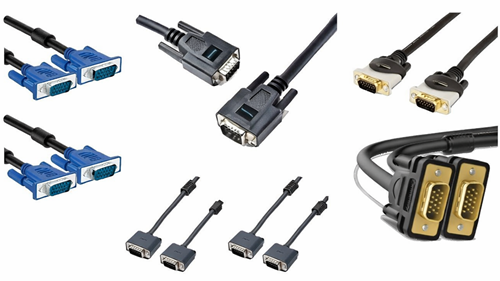

Figure 3. Différents types de connecteurs VGA

Les connecteurs VGA sont disponibles en différents types en fonction de leur conception et de leur style de montage.Chaque type répond à une exigence d'installation ou de conception spécifique, mais tous suivent la configuration VGA standard à 15 broches.Voici les principaux types :

Connecteur VGA mâle - Le connecteur VGA mâle possède 15 broches exposées.Le connecteur VGA mâle se trouve généralement à l’extrémité d’un câble VGA et se branche sur un port VGA femelle.

Connecteur VGA Femelle - Le connecteur VGA femelle comporte 15 trous (prises) au lieu de broches.Il est intégré aux ordinateurs, aux moniteurs et aux projecteurs.

Connecteur VGA à montage sur panneau - Conçu pour être monté sur des panneaux ou des boîtiers d'appareils.Il est fixé avec des vis pour une installation stable.

Connecteur VGA à montage sur PCB - Installé directement sur un circuit imprimé (PCB).Le connecteur VGA à montage sur carte est utilisé dans l'électronique personnalisée et les systèmes embarqués.

Connecteur VGA à angle droit - Les broches sont pliées à un angle de 90 degrés, ce qui les rend adaptées aux conceptions compactes ou à espace limité.

Connecteur VGA fin ou discret - Conçu pour les appareils avec un espace limité, tels que les systèmes industriels fins.

Avantages et inconvénients du VGA

Avantages du VGA :

• VGA fonctionne avec de nombreux ordinateurs, moniteurs et projecteurs plus anciens.

• La conception est simple et facile à comprendre ou à dépanner.

• Les câbles et connecteurs VGA sont généralement abordables.

• Le mécanisme de verrouillage à vis empêche tout débranchement accidentel.

• Toujours utile pour les systèmes industriels et les équipements plus anciens.

Inconvénients du VGA :

• La qualité de l'image peut se dégrader sur de longues distances de câble.

• VGA transporte uniquement des signaux vidéo.

• Il n'égale pas la clarté des interfaces numériques comme HDMI ou DisplayPort.

• Plus grand que les connecteurs numériques modernes.

• De nombreux ordinateurs portables et cartes graphiques modernes n'incluent plus de ports VGA.

Applications du connecteur VGA

Le connecteur VGA se trouve dans de nombreux systèmes nécessitant une sortie vidéo analogique.Même si des ports numériques plus récents sont disponibles, le VGA est toujours utilisé dans plusieurs applications.

Ordinateurs de bureau et moniteurs - Utilisé dans les anciens PC et moniteurs CRT/LCD pour l'affichage vidéo.

Projecteurs - Appliqué dans les salles de classe, les bureaux et les salles de réunion pour les présentations.

Équipement industriel - Trouvé dans les panneaux de commande d'usine, les systèmes embarqués et les écrans de surveillance.

Systèmes de vidéosurveillance et de sécurité - Utilisé pour connecter les systèmes DVR aux moniteurs.

Dispositifs médicaux et de laboratoire - Présent dans les équipements de diagnostic et de surveillance existants.

Salles de serveurs et équipements informatiques - Requis pour l'accès direct de la console aux serveurs et aux périphériques réseau.

Comment choisir un connecteur VGA

Lors du choix d'un connecteur VGA, commencez par vérifier le type de connecteur, si votre appareil a besoin d'un mâle (avec épingles) ou femelle (avec trous de prise) connecteur.Ensuite, considérez le style de montage , utilisez un connecteur à montage sur circuit imprimé pour les conceptions de circuits imprimés ou un connecteur à montage sur panneau pour les boîtiers et les panneaux d'équipement.Il est également important de regardez la qualité et le blindage du câble, car un bon blindage réduit le bruit du signal et améliore la clarté de l'image.Faites attention à qualité de construction, y compris des matériaux solides et des verrous à vis sécurisés pour des connexions stables.Assurez-vous que le Le connecteur suit la norme DE-15 à 15 broches configuration pour assurer la compatibilité.Enfin, tenez compte de la longueur de câble requise, car les câbles plus longs peuvent nécessiter un meilleur blindage ou un amplificateur de signal pour maintenir la qualité vidéo.

Résoudre les problèmes de connexion VGA

VGA des problèmes de connexion peuvent entraîner des problèmes tels que pas d'affichage, images floues, mauvaises couleurs, ou écrans scintillants.La plupart des problèmes sont liés à connexions desserrées, câbles endommagés, ou paramètres d'affichage incorrects.

Vérifiez d’abord que le Le câble VGA est fermement connecté et les vis latérales sont serrées.Une connexion lâche peut interrompre les signaux RVB ou de synchronisation.Ensuite, inspecter les broches du connecteur pour les broches pliées ou cassées, ce qui peut entraîner des couleurs manquantes ou l'absence de signal.Si les broches sont endommagées, remplacer le câble.

Si l'image semble floue ou instable, essayez en utilisant un câble blindé plus court ou de meilleure qualité.Les signaux analogiques peuvent s’affaiblir sur de longues distances.Vous devez également vérifier les paramètres de résolution d’affichage de l’ordinateur et vous assurer qu’ils correspondent à la résolution prise en charge par le moniteur.

Si le problème persiste, testez le câble avec un multimètre ou essayez un autre câble pour déterminer si le problème vient du câble, du moniteur ou du port graphique.

Comment tester un câble VGA avec un multimètre

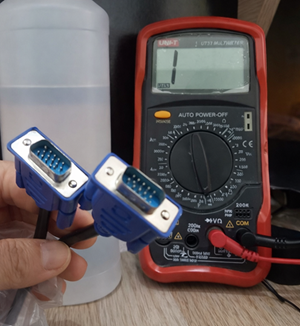

Figure 4. Câble VGA avec un multimètre

Pour tester un Câble VGA avec un multimètre, mettre le multimètre en mode continuité (ou le réglage de résistance le plus bas).Ce test vérifie si chaque broche à une extrémité du câble se connecte correctement à la broche correspondante à l'autre extrémité.

Tout d'abord, identifier les numéros de broches en utilisant un schéma de brochage VGA. Placez une sonde sur la broche 1 du premier connecteur et l'autre sonde sur la broche 1 du connecteur opposé.Si le multimètre émet un bip ou affiche une très faible résistance, la connexion est bonne.Répétez ce processus pour les 15 broches.

Ensuite, vérifier les courts-circuits en testant entre les broches voisines.Il ne devrait y avoir aucune continuité entre les différentes broches.Si le compteur émet un bip entre deux broches non liées, le câble peut être endommagé.

Les tests garantissent un flux de signal approprié pour les signaux RVB, les lignes de synchronisation et les connexions à la terre, aidant ainsi à prévenir les problèmes d'affichage tels que l'absence de signal, la perte de couleur ou la distorsion de l'image.

Comparaison VGA et HDMI

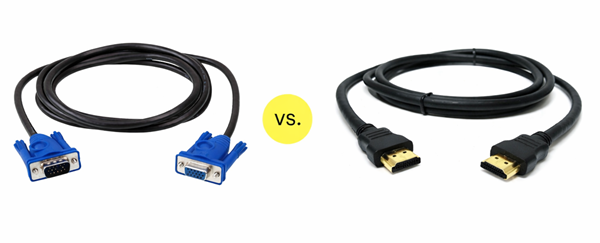

Figure 5. VGA ou HDMI

HDMI (interface multimédia haute définition) est une interface vidéo et audio numérique utilisée pour transmettre une vidéo et un son de haute qualité via un seul câble.Vous trouverez ci-dessous une comparaison simple entre VGA et HDMI :

Caractéristique	VGA	HDMI
Type de signal	Analogique	Numérique
Prise en charge audio	Non (Vidéo uniquement)	Oui (Vidéo + Audio)
Broches de connecteur	DE-15 à 15 broches	19 broches (Type A norme)
Qualité des images	Peut se dégrader distance	Clair et stable signal numérique
Résolution maximale	Limité (dépend de câble et matériel)	Prend en charge la Full HD, la 4K, et plus haut
Impact sur la longueur du câble	Perte de signal sur une longue période câbles	Plus stable sur des distances plus longues
Taille du connecteur	Plus grand et plus volumineux	Plus petit et compact
Verrouillage à vis	Oui (vis latérales)	Pas de verrouillage à vis (type enfichable)
Utilisation aujourd'hui	Systèmes hérités, projecteurs	Téléviseurs, moniteurs modernes, ordinateurs portables
Entrée audio et vidéo Un câble	Non	Oui

VGA dans la technologie moderne

Bien que Le VGA n'est plus présent nouveau ordinateurs portables grand public et cartes graphiques, il est encore exigé dans certains environnements modernes.De nombreux systèmes industriels, panneaux de commande d'usine et appareils intégrés continuent d'utiliser le VGA en raison de sa conception analogique simple et de sa compatibilité à long terme.

Dans les salles de serveurs et les équipements informatiques, des ports VGA sont inclus pour la sortie d'affichage de base et la configuration du système.Certains projecteurs et anciens écrans de bureau continuent également à prendre en charge les connexions VGA.

Pour connecter des appareils VGA à des systèmes plus récents, des adaptateurs tels que VGA vers HDMI des convertisseurs sont utilisés.Ces adaptateurs permettent aux équipements existants de fonctionner avec des écrans numériques modernes.Alors que les interfaces numériques dominent désormais le marché, le VGA reste applicable dans les systèmes et secteurs existants où la fiabilité et la compatibilité sont plus nécessaires que la haute résolution.

Conclusion

Le connecteur VGA est une connexion vidéo simple et fiable utilisée depuis de nombreuses années.Le connecteur VGA utilise une conception à 15 broches pour envoyer des signaux vidéo analogiques d'un ordinateur vers un écran.Alors que les ports numériques modernes offrent désormais une meilleure qualité d'image et davantage de fonctionnalités, le VGA reste applicable aux systèmes et équipements plus anciens nécessitant une prise en charge héritée.Comprendre le fonctionnement de VGA vous aide à l'installer, à le tester et à le dépanner correctement.
