En électronique et dans les systèmes de contrôle, il est nécessaire de comprendre comment un système réagit aux signaux.L'un des outils les plus utiles à cet effet est la fonction de transfert, qui permet de décrire comment les signaux d'entrée sont transformés en signaux de sortie.Au sein d'une fonction de transfert, les pôles et les zéros jouent un rôle dans le comportement du système, notamment le gain, la réponse en fréquence et la stabilité.En apprenant comment fonctionnent les pôles et les zéros, il devient plus facile d'analyser les circuits, de concevoir des filtres et de prédire les performances du système.Cet article discutera des fonctions de transfert, des pôles et des zéros, de leurs effets sur le comportement du système.

Catalogue

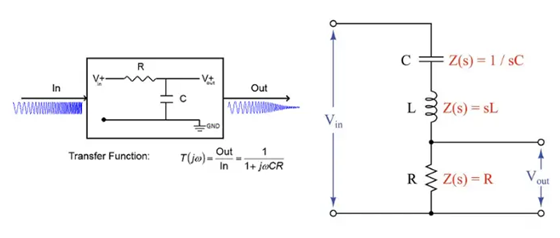

Figure 1. Exemple de fonction de transfert de circuit RC

Qu'est-ce qu'une fonction de transfert ?

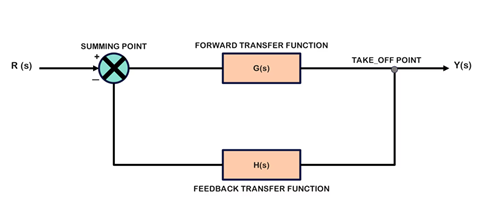

Figure 2. Schéma fonctionnel du système de contrôle de rétroaction

Un fonction de transfert est un représentation mathématique qui décrit comment un système ou un circuit transforme un signal d'entrée en un signal de sortie, généralement analysé dans le domaine fréquentiel.Il est exprimé comme le rapport entre la sortie du système et son entrée à l’aide de la variable complexe s, ce qui vous permet d’étudier le comportement du système au-delà de la simple analyse temporelle.La fonction de transfert s’écrit :

Grâce à cette relation, il devient possible d'évaluer comment un système affecte l'amplitude (gain) et la phase du signal sur différentes fréquences.Cela en fait un outil de base en électronique et en systèmes de contrôle, car il permet une prévision précise des performances du circuit, une analyse de la stabilité et une compréhension plus approfondie de la façon dont les pôles et les zéros influencent le comportement global du système.

Que sont les pôles et les zéros dans les fonctions de transfert ?

Dans une fonction de transfert, les pôles et les zéros sont des valeurs spécifiques de la variable complexe s qui déterminent la manière dont un système répond à différents signaux.Une fonction de transfert montre la relation entre l'entrée et la sortie d'un système.

Par exemple, considérons la fonction de transfert suivante :

Dans cette expression, le numérateur est Ks et le dénominateur est s + ω₀.

Un zéro est une valeur de s qui rend le numérateur égal à zéro.Dans ce cas, quand s=0, le numérateur devient nul, donc la sortie du système devient nulle pour certaines entrées.Cela signifie que les signaux à très basses fréquences (proches du courant continu) sont supprimés.

Un pôle est une valeur de s qui rend le dénominateur égal à zéro.Ici, quand s=-ω₀, le dénominateur devient nul, ce qui rend la réponse du système très importante.Cela influence fortement le comportement du système, en particulier autour de cette fréquence.

Comprendre les pôles et les zéros sur le plan s

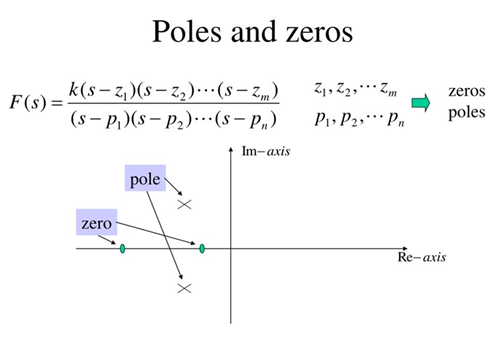

Figure 3. Pôles et zéros sur le plan s

Le avion s est un moyen simple de visualiser où se trouvent les pôles et les zéros et ce qu'ils signifient pour un système.C'est comme un carte, où chaque position montre comment le système se comportera.Le ligne horizontale représente la pièce réelle, et le ligne verticale représente la partie imaginaire.

Lorsque les pôles sont placés sur cette carte, leur position nous indique la réaction du système.Si un pôle est proche du centre (origine), le système évolue lentement.S'il est plus éloigné, le système répond plus rapidement.Lorsque les poteaux se trouvent le long de la ligne horizontale, le système se comporte de manière fluide sans oscillation.Mais lorsqu’ils s’éloignent de cette ligne, le système commence à montrer des oscillations, ce qui signifie que la production peut augmenter et diminuer à la manière d’une vague.

Une autre idée est stabilité .Si tous les pôles se trouvent sur le côté gauche du plan S, le système est stable et se stabilisera avec le temps.Si un pôle se trouve du côté droit, le système devient instable et sa production peut croître de manière incontrôlable.

Les zéros apparaissent également sur le plan s et contribuent à façonner la réponse du système.Ils peuvent réduire ou annuler certains signaux et ajuster l’apparence de la sortie.Alors que les pôles contrôlent le comportement principal du système, les zéros affinent la réponse.

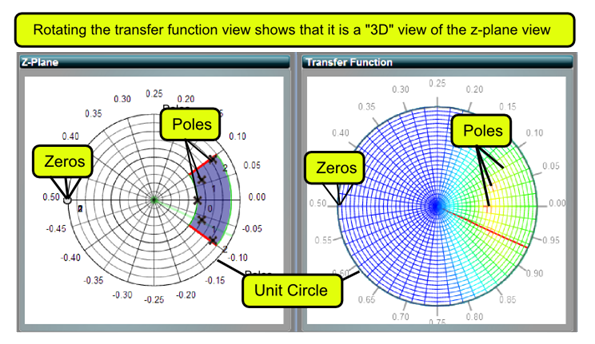

Figure 4. Tracé du pôle zéro et réponse en fréquence (plan Z)

Comment les pôles et les zéros affectent la réponse en fréquence dans les fonctions de transfert

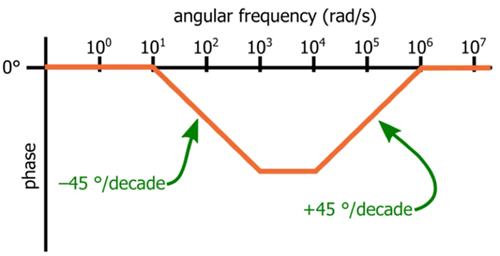

Figure 5. Diagramme de phase de Bode montrant l'effet pôle zéro

Pôles et zéros contrôler la façon dont un système réagit à différentes fréquences.Pour étudier cela, nous examinons la réponse en fréquence, qui montre à quel point le signal de sortie change à mesure que la fréquence d'entrée change.

Quand on analyse réponse en fréquence, on remplace s par jω, ce qui nous permet de voir comment le système se comporte à différentes fréquences.

En général, les zéros rendent le signal plus fort, tandis que les pôles rendent le signal plus faible.À mesure que la fréquence se rapproche de zéro, la sortie augmente, ce qui signifie qu'une partie du signal passe plus facilement.D’un autre côté, lorsque la fréquence se rapproche d’un pôle, la sortie diminue, donc le signal est réduit.

Pôles et zéros aussi affecter la phase du signal, c'est ainsi que le timing du signal change.Les zéros font généralement avancer le signal, tandis que les pôles le font reculer.Cela peut paraître minime, mais c'est nécessaire dans les circuits où le timing est important.

Comment les pôles et les zéros changent le gain (réponse en magnitude)

Le réponse en ampleur montre la force ou la faiblesse du signal de sortie à différentes fréquences.C'est directement façonné par l'emplacement des pôles et des zéros.

Les zéros augmentent le gain à mesure que la fréquence augmente, permettant aux signaux de passer plus facilement. Les Polonais font le contraire, ils réduisent le gain, rendant le signal plus faible aux fréquences plus élevées.

Chaque pôle ou zéro modifie également la vitesse à laquelle le gain augmente ou diminue.Un seul zéro entraîne une augmentation constante du gain, tandis qu'un seul pôle le fait diminuer.Lorsque plusieurs pôles et zéros sont présents, leurs effets se combinent pour façonner la réponse globale.

Comment les pôles et les zéros affectent la réponse de phase dans les circuits électroniques

Alors que la réponse en amplitude montre la force d'un signal, la réponse en phase montre comment le timing du signal change à mesure qu'il traverse le système.Cela signifie que le signal de sortie peut être retardé ou décalé par rapport à l'entrée.

Les pôles et les zéros contrôlent directement ce décalage temporel.Un zéro fait avancer le signal, tandis qu'un pôle fait reculer le signal.Ces changements ne se produisent pas d’un seul coup, ils se produisent progressivement à mesure que la fréquence augmente.

Pour un système simple, chaque zéro peut totaliser +90° de déphasage, alors que chaque pôle peut totaliser –90° de déphasage.Le changement le plus visible se produit généralement autour du point où se trouve le pôle ou le zéro.

Même si les changements de phase peuvent sembler moins nécessaires que le gain, ils jouent un rôle important dans les circuits réels.La phase affecte la façon dont les signaux se combinent, la stabilité d'un système et la précision avec laquelle il répond au fil du temps.

Qu'est-ce qu'un zéro caché dans les fonctions de transfert ?

Un zéro caché est un zéro qui était initialement dans la fonction de transfert mais qui disparaît après simplification.

Dans une fonction de transfert, les zéros sont des valeurs qui rendent le numérateur égal à zéro.Parfois, le même facteur apparaît à la fois au numérateur et au dénominateur.Lorsque nous simplifions l’équation, ce facteur s’annule.

Exemple :

Après avoir simplifié :

Le terme (s+5) est supprimé, donc le zéro à s=-5n'est plus visible.C'est ce qu'on appelle un zéro caché.

Même s'il n'est plus montré, il faisait partie du système d'origine.Dans les circuits réels, cette annulation n'est pas toujours parfaite, de sorte que le zéro caché peut encore légèrement affecter le comportement du système.

Comment les pôles et les zéros sont utilisés dans la conception des filtres

Les pôles et les zéros sont utilisés pour contrôler quelles fréquences traversent un circuit et lesquelles sont réduites.Les zéros sont placés pour affaiblir ou bloquer des plages de fréquences spécifiques, tandis que les pôles contrôlent la rapidité avec laquelle le signal diminue après un certain point de coupure.

Par exemple, un filtre passe-bas utilise des pôles pour réduire les signaux haute fréquence, et un filtre passe-haut utilise des zéros pour supprimer les basses fréquences.Dans les conceptions plus avancées telles que les filtres passe-bande ou coupe-bande, plusieurs pôles et zéros sont combinés pour créer une sélection de fréquence précise.Ceci est requis dans les systèmes audio, les circuits de communication et le traitement du signal.

Exemple d'analyse des pôles et des zéros étape par étape

À analyser un système, commençons par sa fonction de transfert et identifier le numérateur et dénominateur.Tout d'abord, résolvez le numérateur pour trouver les zéros.Ensuite, résolvez le dénominateur pour trouver les pôles.

Ensuite, placez ces valeurs sur le plan s pour visualiser leurs positions.Après avoir tracé, observez à quel point ils sont proches de l'axe imaginaire, car cela affecte la réponse du système.Enfin, interpréter le comportement: les zéros ont tendance à augmenter la réponse du signal à certaines fréquences, tandis que les pôles la réduisent et façonnent la stabilité et la vitesse globales du système.Cette méthode permet de prédire comment le système réagit aux signaux réels.

Comment trouver des pôles et des zéros à partir d'une fonction de transfert

Pour trouver les pôles et les zéros, séparez la fonction de transfert en numérateur et dénominateur.Réglez le numérateur égal à zéro pour obtenir les zéros et définissez le dénominateur égal à zéro pour obtenir les pôles.

Par exemple :

Le zéro est à s=-3.Les pôles sont trouvés en résolvant l'équation quadratique s²+4s+5=0, qui peut donner des valeurs réelles ou complexes.Ces résultats vous indiquent où le système amplifie ou réduit les signaux et comment il se comporte dans le temps.

Relation entre les pôles, les zéros et la stabilité du système

Les pôles sont le principal facteur qui détermine si un système est stable.Si tous les pôles se trouvent dans la moitié gauche du plan S, le système est stable et la sortie se stabilise en douceur.Si un pôle se trouve dans la moitié droite, le système devient instable et la production peut augmenter de manière incontrôlable.

Les zéros ne déterminent pas directement la stabilité, mais ils affectent la façon dont le système réagit avant d'atteindre l'état stable.Par exemple, ils peuvent provoquer un dépassement ou influencer la vitesse de réponse.Ensemble, les pôles et les zéros définissent à la fois la stabilité du système et la façon dont il réagit pendant le fonctionnement.

Conclusion

Les pôles et les zéros sont des concepts essentiels pour comprendre le comportement des systèmes électroniques et de contrôle.Ils déterminent la manière dont les signaux sont amplifiés, réduits ou décalés lorsqu'ils traversent un système.En analysant leur position sur le plan S, il est possible de prédire la réponse en fréquence, les changements de phase et la stabilité globale.Ces concepts sont utilisés dans la conception de filtres, l'analyse de circuits et la modélisation de systèmes.Avec l’aide d’outils modernes et une bonne compréhension, vous pouvez concevoir des systèmes plus stables, efficaces et fiables.
