Amplificateur TDA2030 IC Tout ce que vous devez savoir pour le succès de l'audio DIY
2024-12-02 5831

Le TDA2030 IC est un puissant amplificateur audio qui peut livrer jusqu'à 20W, ce qui le rend idéal pour les projets de bricolage et les petits systèmes sonores.Il fonctionne avec des haut-parleurs 4Ω et 8Ω, donnant un son clair et de bonne qualité.L'utilisation des dissipateurs thermiques ou des ventilateurs aide à le garder au frais et à fonctionner en douceur pendant longtemps.Des ajustements simples au circuit, comme le réglage des condensateurs et des résistances, peuvent rendre le son encore meilleur pour différentes configurations.

Catalogue

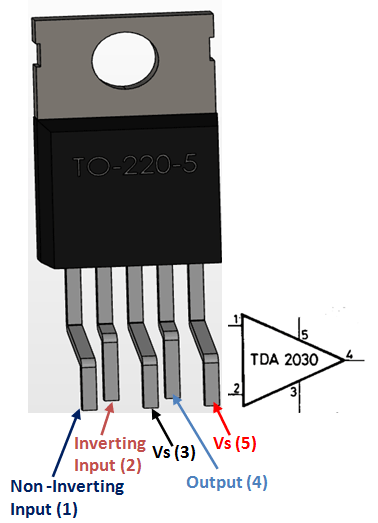

Configuration de la broche TDA2030A

Épingle Nombre	Épingle Nom	Description
1	Non - Entrée inverse	Non Fin inverseur (+) de l'amplificateur
2	Inverseur Saisir	Inverseur fin (-) de l'amplificateur
3	Contre (Sol)	Connecter au sol du circuit
4	Sortir	Ce PIN sortit le signal amplifié
5	Contre (Pouvoir)	Fournir tension, minimum 6V et maximum 36V

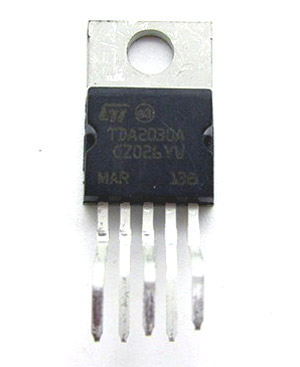

Caractéristiques TDA2030A

• Amplificateur AB de classe basse fréquence - Spécialement conçu pour une amplification audio de haute qualité avec une distorsion minimale.

• Puissance de sortie jusqu'à 20 watts - offre suffisamment d'énergie pour les systèmes audio petits et moyens.

• Large plage d'alimentation (6V à 36V) - offre une flexibilité pour diverses options d'alimentation, ce qui le rend polyvalent pour différents projets.

• Court-circuit et protection thermique - Caractéristiques de sécurité intégrées pour éviter les dommages pendant la surcharge ou la surchauffe.

• Brindoard Friendly - Facile à utiliser dans le prototypage et les tests de circuit, ce qui le rend adapté aux débutants.

• Package à 5 broches TO220 - Conception compacte et facile à gérer pour une installation simple.

Équivalents de TDA2030A

• TDA2050

• NTE1380

• LM386

Où pouvez-vous utiliser l'amplificateur TDA2030?

Le TDA2030 est un puissant amplificateur audio qui stimule le son de sources comme les téléphones mobiles et les microphones, ce qui le rend plus fort et plus clair.Il peut fournir jusqu'à 20 W de puissance, idéal pour conduire 4 Ω en haut-parleurs à des haut-parleurs de 12 W ou 8Ω à 8 W.Cela le rend parfait pour les théâtres à domicile, les annonces publiques, les petites performances et les événements en plein air.

Avec sa capacité à fournir un son clair et sans distorsion, le TDA2030 fonctionne bien dans des endroits comme des pièces, des auditoriums et des espaces ouverts.Il est facile à utiliser avec différentes configurations audio et améliore les performances sonores sans tracas.

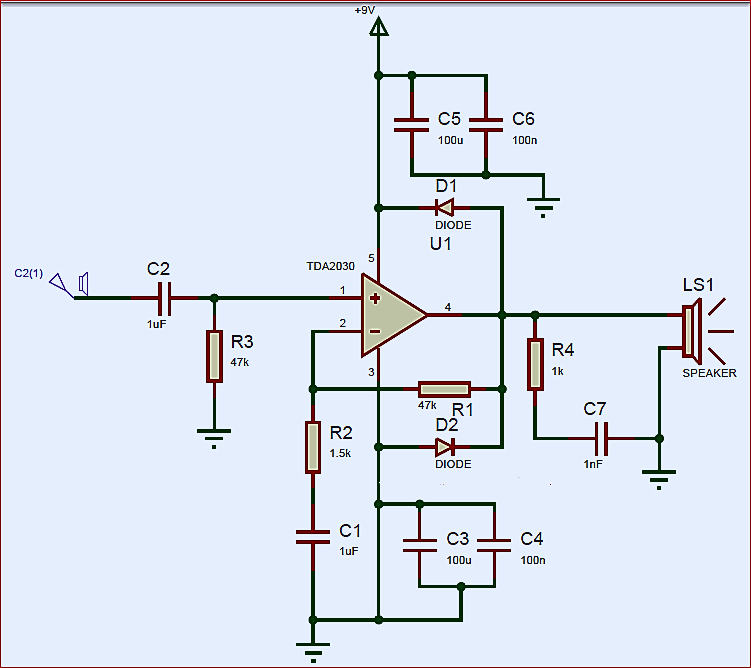

Comment utiliser l'amplificateur TDA2030?

Le TDA2030 est facile à tester sur une planche à pain en raison de son package compact et de la planche à pain à 220.Il peut fonctionner avec des alimentations simples et doubles, mais pour la simplicité, une batterie 9V est utilisée ici.Connectez la 5ème broche (VS) à la borne positive de la batterie et à la 3e broche (masse) à sa borne négative.Assurez-vous que la batterie peut fournir suffisamment de courant pour répondre aux exigences du CI.

Dans ce circuit de base, les résistances R1 et R2 créent un diviseur potentiel, tandis que les diodes D1 et D2 protègent le CI des courants inversés.Le haut-parleur (4Ω, 6Ω ou 8Ω) se connecte à la sortie, et une source audio comme une prise ou un microphone mobile est connectée via un condensateur de couplage (C2).Notez que le TDA2030 amplifie les signaux audio mono, alors combinez les canaux gauche et droit en une seule entrée si nécessaire.Une bonne gestion de la chaleur, comme l'utilisation d'un dissipateur thermique, est recommandée pour un fonctionnement fiable.

TDA2030 dans diverses applications

• Amplification des signaux audio

• Systèmes d'amplification haute puissance

• Compatibilité pour les alimentations doubles ou divisées

• Facile à connecter plusieurs haut-parleurs

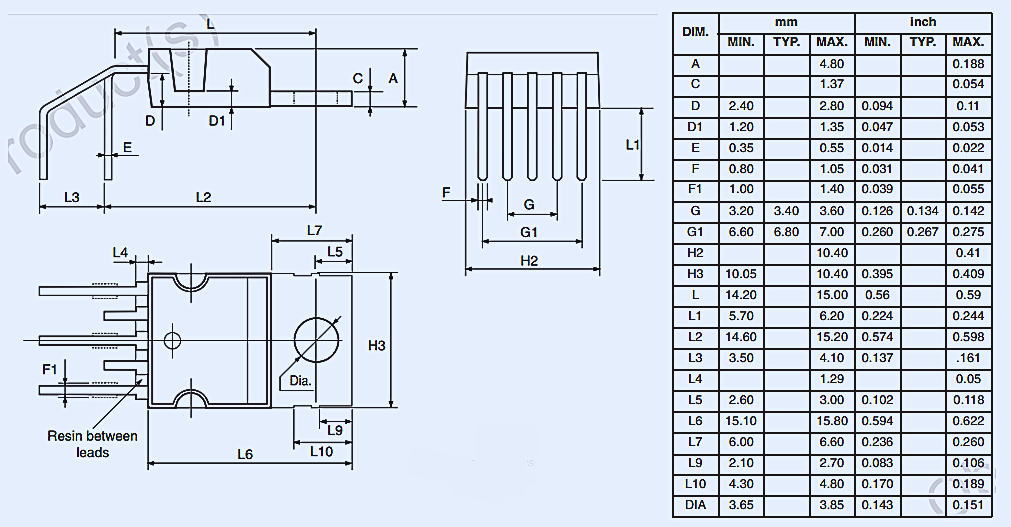

Modèle bidimensionnel (PDIP)
