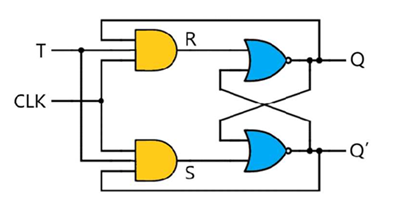

Figure 1. Schéma du circuit logique de la bascule T
UN T Flip-Flop, également appelé un Basculer la bascule, est un circuit numérique qui stocke une seule valeur binaire, 0 ou 1. T Flip-Flop a un Horloge (Clk) entrée qui contrôle quand la sortie peut changer.Ce type de bascule n'a qu'une seule entrée et peut maintenir sa sortie de courant ou la basculer à chaque fois qu'une impulsion d'horloge se produit.
Les tongs T sont utilisées dans compteurs numériques, diviseur de fréquencesable circuits à bascule.Ils peuvent également être fabriqués à partir d'un Tongs JK en connectant les entrées J et K ensemble.Puisqu'elles suivent le signal d'horloge et changent de manière prévisible, les bascules en T sont les principaux composants des circuits logiques de synchronisation et séquentiels.
Le T Flip-Flop (Toggle Flip-Flop) change son état de sortie en fonction des valeurs du signal Clock (Clk) et de l'entrée T.La sortie Q représente la valeur stockée, tandis que Next Q montre ce que devient la sortie après une impulsion d'horloge.
|
Cliquez |
T |
Précédent
Q |
Suivant
Q |
Description |
Explication |
|
0 ou 1 |
X |
Q |
Q |
Pas de front montant, non
changement |
La sortie ne
changer quand il n’y a pas d’impulsion d’horloge. |
|
0 → 1 (↑) |
0 |
Q |
Q |
Mémoire (aucun changement) |
Lorsque l'entrée T est 0
et qu'un front d'horloge montant se produit, la sortie reste la même. |
|
0 → 1 (↑) |
1 |
0 |
1 |
Basculer |
Lorsque T = 1 et Q = 0,
la sortie passe à 1 sur le front montant. |
|
0 → 1 (↑) |
1 |
1 |
0 |
Basculer |
Lorsque T = 1 et Q = 1,
la sortie passe à 0 sur le front montant. |
• Pas de front montant (Clk = 0 ou 1, pas de transition)
Lorsqu'il n'y a pas de front montant de l'horloge, la bascule ne répond pas.La sortie reste la même car le circuit ne se met à jour que sur le front montant du signal d'horloge.
• T = 0 (état de maintien)
Lorsqu'un front montant se produit sur l'horloge mais que l'entrée T est à 0, la sortie reste la même qu'avant.Cela signifie que la bascule est dans son état mémoire et conserve sa valeur actuelle.
En bref : Impulsion d'horloge + T = 0 → La sortie conserve sa valeur.
• T = 1, Q précédent = 0 (basculer)
Lorsque l'entrée T est 1 et que l'horloge présente un front montant, la sortie bascule.Si la sortie précédente était 0, elle devient 1.
• T = 1, Q précédent = 1 (basculer)
De même, si la sortie précédente était 1, la bascule la fait passer à 0. Cette action de basculement est ce qui donne son nom à la bascule T.
En bref : impulsion d'horloge + T = 1 → La sortie passe à 0.

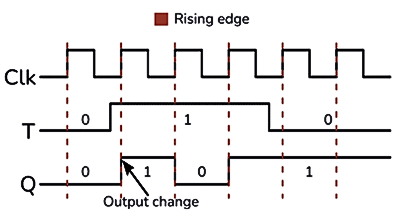

Figure 2. Diagramme temporel de la bascule T
Maintenant que vous comprenez comment fonctionne le T Flip-Flop grâce à sa table de vérité, voyons comment construire un circuit T Flip-Flop et lui faire effectuer l'action de bascule dans une configuration réelle.
Vous pouvez créer une bascule T en connectant ensemble les entrées J et K d'une bascule JK.Cette configuration simple permet au circuit de basculer sa sortie à chaque fois qu'il reçoit une impulsion d'horloge.

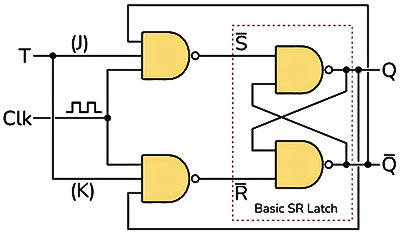

Figure 3. Circuit bascule T de base utilisant le verrou SR
Certaines versions du circuit, comme celle utilisant deux ET portes et un verrou SR de base, peuvent sembler corrects, mais ils ne fonctionnent pas toujours correctement.La raison en est que cette conception nécessite une impulsion d’horloge très courte.Si l'horloge reste haute trop longtemps, la sortie Q continue de basculer rapidement entre 1 et 0 pendant la même impulsion.Ce problème est connu sous le nom de course.Pour résoudre ce problème, vous pouvez utiliser un Flip-Flop JK déclenchée par le bord, qui répond uniquement au front montant de l’horloge au lieu de son impulsion complète.

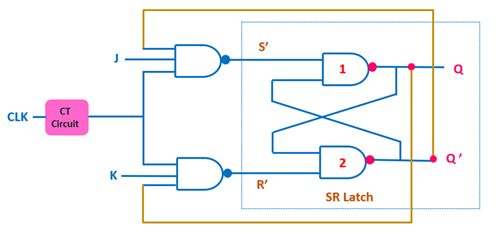

Figure 4. Bascule JK déclenchée par le bord
Un autre moyen simple de construire une bascule en T consiste à utiliser un D Flip-Flop avec une porte XOR .Dans cette conception, la porte XOR fait en sorte que l'entrée se comporte comme une commande à bascule, créant ainsi une bascule en T fiable et entièrement fonctionnelle déclenchée par un front.

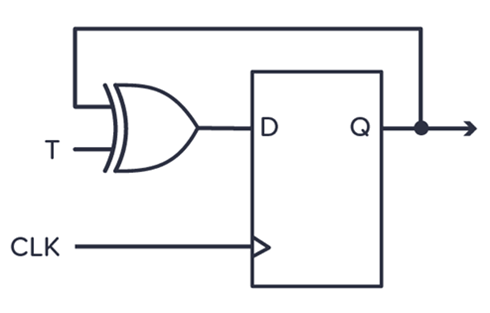

Figure 5. Bascule T déclenchée par Edge utilisant la bascule D et la porte XOR

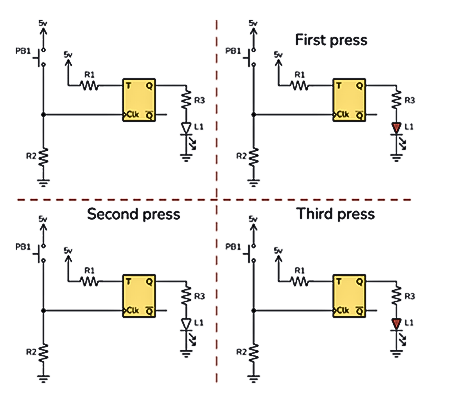

Figure 6. Circuit à bascule LED utilisant une bascule en T
Une bascule en T peut être utilisée pour créer un simple circuit à bascule LED qui allume et éteint une LED à chaque pression sur un bouton.Dans ce système, l'entrée T est connectée à 5 V (logique 1), de sorte que la bascule bascule sa sortie à chaque fois qu'elle reçoit un front montant de l'entrée d'horloge.
Un bouton-poussoir est connecté à l'entrée Clock (Clk) via une résistance pull-down, qui maintient l'horloge à 0 lorsque le bouton n'est pas enfoncé.Lorsque vous appuyez sur le bouton, l'horloge passe brièvement de 0 à 1, déclenchant la bascule.
Chaque fois que vous appuyez sur le bouton, la sortie Q change d'état, si elle était à 0, elle devient 1, et si elle était à 1, elle devient 0. La LED connectée à Q s'allumera ou s'éteindra à chaque pression, créant un simple effet de bascule.
Dans horloges et minuteries numériques, une bascule en T est utilisée car elle peut facilement changer entre deux états et diviser la fréquence d'un signal par deux.Chaque fois qu'elle reçoit une impulsion d'horloge, la sortie passe de 0 à 1 ou de 1 à 0.
Dans les horloges numériques, plusieurs T Flip-Flops sont connectées les unes après les autres pour constituer des compteurs.Ces compteurs enregistrent les secondes, les minutes et les heures lorsque chaque bascule divise le signal d'horloge en deux.
Dans les minuteries, les T Flip-Flops aident à contrôler les intervalles de temps.Ils peuvent allumer ou éteindre les signaux à heures fixes, ce qui les rend parfaits dans les chronomètres, les circuits à retard et les systèmes d'alarme.
Construire une bascule en T sur une maquette est un moyen simple de voir comment elle fonctionne dans la vraie vie.Vous pouvez utiliser soit un circuit intégré JK Flip-Flop (comme le CD4027) ou une bascule D avec une porte XOR (comme CD4013 et CD4030) pour le réaliser.Voici un guide étape par étape utilisant les principaux composants :

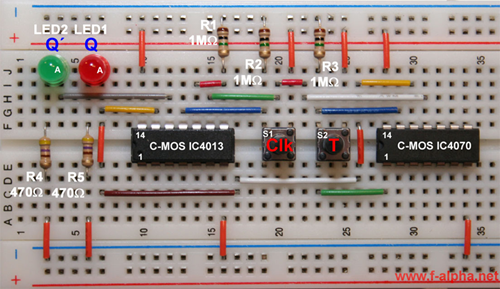

Figure 7. Circuit de planche à pain à bascule en T utilisant CD4013 et CD4070
Matériel nécessaire
• 1x circuit T Flip-Flop (utiliser CD4013+ CD4030ou CD4027CI)
• 1 x planche à pain
• 1x bouton-poussoir (PB1)
• 2 résistances de 10 kΩ (R1, R2), pour pull-up et pull-down
• 1x résistance 330 Ω (R3), pour la LED
• 1x LED
• Fils de connexion
• Alimentation 5 V CC
Étapes de connexion
Étape 1 - Placez le CI au milieu de la planche à pain (les broches sont donc des deux côtés).
Étape 2 - Connectez l'alimentation :
• Broche VCC → +5 V
• Broche GND → Masse
Étape 3 - Définir l'entrée T :
• Connectez l'entrée T (ou J et K en court-circuit si vous utilisez la bascule JK) au 5 V via un fil.Cela garde T = 1 pour le basculement.
Étape 4 - Ajouter le bouton horloge :
• Connectez le bouton-poussoir à la broche Clk.
• Utilisez une résistance pull-down de 10 kΩ de Clk à la masse pour que l'horloge reste à 0 lorsqu'elle n'est pas enfoncée.
• Lorsqu'il est enfoncé, le bouton envoie une courte impulsion 0 → 1 pour basculer la sortie.
Étape 5 - Connecter la sortie :
• Fixez la LED à la broche de sortie Q via la résistance de 330 Ω (R3).
• L'autre branche de la LED va à la masse.
Étape 6 - Vérifiez le câblage et branchez l'alimentation.
Avantages des tongs T :
Facile à utiliser : n'a qu'une seule entrée, il est donc simple à connecter et à comprendre.
Bascule la sortie – Change d'état (ON/OFF) à chaque impulsion d'horloge.
Fréquence de division - La fréquence de sortie est la moitié de l'entrée de l'horloge, utile dans les horloges et les compteurs.
Stocke des données - Peut stocker un bit d'information.
Fabriqué à partir d'autres tongs – Peut être construit facilement à l'aide de tongs JK ou D.
Inconvénients des tongs T :
Pas de réglage ou de réinitialisation - Vous ne pouvez pas définir directement la sortie sur 1 ou 0.
Problème de course : si l'impulsion d'horloge est trop longue, la sortie peut changer trop rapidement.
Nécessite un déclenchement sur bord – Fonctionne mieux lorsqu’il est déclenché par le bord de l’horloge.
Utilisation limitée – Bascule uniquement, donc moins flexible que les autres tongs.
Petit délai – Lorsqu’ils sont utilisés en série, de petits retards peuvent affecter le timing.
Voici une comparaison simple entre le T Flip-Flop et le JK Flip-Flop pour comprendre en quoi ils diffèrent et sont liés :
|
Fonctionnalité |
T
Tongues |
JK
Tongues |
|
Nom et prénom |
Basculer la bascule |
JK (Jack-Kilby)
Tongues |
|
Nombre d'entrées |
1 (T) |
2 (J et K) |
|
Fonction principale |
Active la sortie
chaque impulsion d'horloge lorsque T = 1 |
Peut définir, réinitialiser ou
basculer en fonction des valeurs J et K |
|
Relation d'entrée |
Version simplifiée de
JK (T = J = K) |
Plus flexible —
contrôle séparé pour Set et Reset |
|
Opération |
Lorsque T = 0 → sortie
tient;T = 1 → bascule la sortie |
J = 0, K = 0 → Maintenir ;
J = 1, K = 0 → Ensemble ;J = 0, K = 1 → Réinitialiser ;J = 1, K = 1 → Basculer |
|
Complexité |
Simple |
Plus complexe |
|
Utilisation courante |
Compteurs, fréquence
séparateurs, basculement LED |
Tong universelle
utilisé pour toutes les opérations de base de bascule |
|
Problème de course |
Peut se produire dans
circuits déclenchés par niveau |
Se produit également dans
forme déclenchée par niveau mais fixe dans le type déclenché par front |
|
Déclenché par bord
Version |
Oui, souvent réalisé en utilisant
D Bascule + XOR |
Oui, JK standard
Flip-Flop peut être déclenché par le front |
|
Définir/Réinitialiser les entrées |
Généralement indisponible |
Comprend généralement
entrées prédéfinies et claires (set/reset) |
Le T Flip-Flop est un élément important de l’électronique numérique.Il bascule sa sortie à chaque impulsion d'horloge et facilite les tâches de comptage et de synchronisation.En comprenant son fonctionnement et comment le connecter, vous pouvez l'utiliser dans de nombreux projets simples comme des compteurs, des horloges et des circuits de contrôle de LED.
À PROPOS DE NOUS
Satisfaction client à chaque fois. Confiance mutuelle et intérêts communs.
Guide du circuit de fonctionnement et des utilisations des lampes à vapeur de sodium
2025-10-23
Comment fonctionne l’USB et transfère les données et l’alimentation ?
2025-10-22
C'est ce qu'on appelle une bascule à bascule car sa sortie alterne (bascule) entre 0 et 1 à chaque fois que le signal d'horloge est déclenché.
Une bascule D transfère l'entrée vers la sortie, tandis qu'une bascule T bascule la sortie uniquement lorsque l'entrée T est élevée.
Oui.En connectant les entrées J et K ensemble, une bascule JK agit comme une bascule T.
Cela signifie que la sortie ne change que pendant le front montant ou descendant du signal d'horloge, réduisant ainsi les erreurs telles que les bascules multiples.
Chaque fois que l'horloge pulse, la sortie bascule, de sorte que la fréquence de sortie devient la moitié de la fréquence d'horloge.
