Le SS14 est un redresseur Schottky de montage en surface extraordinairement efficace, réputé pour sa baisse de tension avant et ses capacités de commutation rapide.Son architecture compacte et ses capacités substantielles de gestion d'électricité le rendent adapté à une multitude d'applications.Ce message explorera la fiche technique, les applications, les alternatives et les informations détaillées sur la diode SS14.

Catalogue

Configuration de la broche de SS14

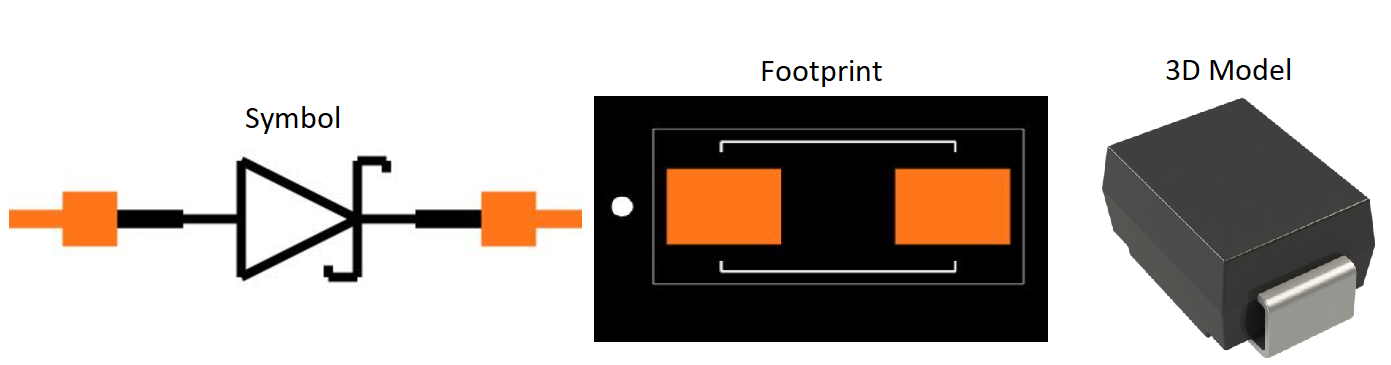

Conception CAO en SS14

Aperçu de la diode SS14

Le SS14 La diode est un élément de la célèbre série SS12-S100, célébrée pour garantir des niveaux d'efficacité élevés tout en maintenant une dissipation minimale de puissance.Ces attributs garantissent le rôle de la série en tant que favori dans le développement des redresseurs Schottky.La structure de plomb à liaison clip innovante de la diode SS14 améliore non seulement la gestion thermique mais réduit également la résistance électrique.Cette diode sert un spectre varié d'applications, de la roue libre pour les moteurs et de la rectification secondaire à la protection de la polarité inverse, présentant son adaptabilité et ses performances fiables dans divers contextes électroniques.Ces qualités résonnent bien dans les domaines technologiques au rythme rapide où l'efficacité et la fiabilité maintiennent une influence.

Remplacement SS14

• 1N5819

• SS12

• SS13

• SS15

• SS16

Applications du SS14

Les diodes SS14 jouent un rôle dans les circuits de l'onduleur à haute fréquence en offrant une stabilité et en évitant les incidents de polarité inverse.Ces diodes agissent comme des barrières protectrices, le blindage des composants des dommages dus à des directions de tension incorrectes et servant de régulateurs qui gèrent un flux de courant précis pour d'excellentes conditions de fonctionnement.

Précision des directions de tension

Dans les circuits de l'onduleur, assurer la protection contre l'application de tension incorrecte prolonge la durée de vie du circuit.La tâche de choisir la bonne diode, comme la SS14, requise pour ceux qui s'inspirent de tests et d'expérience approfondis.De nombreux scénarios ont démontré qu'une protection inadéquate entraîne souvent des inefficacités et des défaillances du système, exhortant un processus de sélection méticuleux.

Flux de courant à réglage fin

La capacité de la diode SS14 à affiner l'écoulement de courant assure une alimentation stable à tous les composants du circuit, stabilisant donc le système.Cet aspect reflète les ajustements précis lors de la machine de réglage fin, reconnaissant à quel point les ions V ariat peuvent même modifier les résultats.

Navigation de défis

Les défis présentent souvent des fluctuations de courant imprévues qui peuvent compromettre la fonctionnalité du circuit.En mettant en œuvre des diodes SS14, nous tirons parti de leur expertise pratique pour contrer ces irrégularités, renforçant ainsi la robustesse du circuit même dans des conditions changeantes.Ces informations découlent de nombreux cas où les stratégies adaptatives ont renforcé l'endurance et l'efficacité des progrès technologiques.

Caractéristiques de la diode SS14

La bande de couleur sur la diode sert d'indicateur visuel pour identifier le terminal de la cathode, ce qui facilite la détermination de la polarité correcte pendant l'installation.Cette fonctionnalité est utile dans les circuits électroniques où l'orientation précise est pour un bon fonctionnement.Les marques spécifiques et l'étiquetage sur la diode SS14 réelle sont illustrés ci-dessous, ce qui donne une clarté supplémentaire sur son identification et son placement correct.

Dans ce cas, la diode est étiquetée SS14.Les diodes Schottky sont connues pour leurs vitesses de commutation plus rapides par rapport aux diodes standard, ce qui les rend idéales pour les circuits de commutation à haute fréquence.De plus, la diode SS14 dispose d'une baisse de tension vers l'avant, généralement autour de 0,5 V.Il est conçu avec une structure d'anneau de garde à la jonction métal-semi-conducteur, offrant une protection améliorée des contraintes et garantissant des performances fiables dans diverses applications.

La diode SS14 présente une chute de tension vers l'avant minimale d'environ 0,2 V lorsqu'un courant de 0,1 A passe à travers lui, comme illustré dans le graphique.À mesure que le courant augmente, la chute de tension à travers la diode augmente également.À une chute de tension de 0,5 V, la diode peut gérer un courant maximum de 1A.La cote de tension inverse maximale de la diode est de 40V et il est capable de résister à un courant de surtension maximal de 30 ampères.Pour un aperçu complet des spécifications de la diode, reportez-vous à la fiche technique fournie ci-dessous.

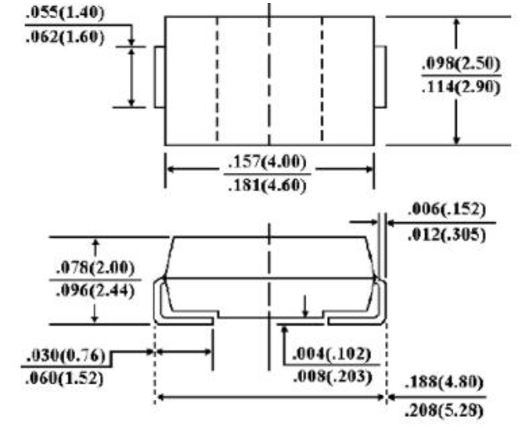

Dimensions de SS14
