Le PT2399 apparaît comme un composant polyvalent dans les processeurs audio d'écho de retard numérique.Un aperçu approfondi du PT2399 couvre son épingle, sa fiche technique, ses applications multiples, ses configurations de circuits diverses et ses détails techniques.Ses capacités uniques sont essentielles dans de nombreux scénarios d'ingénierie audio.

Catalogue

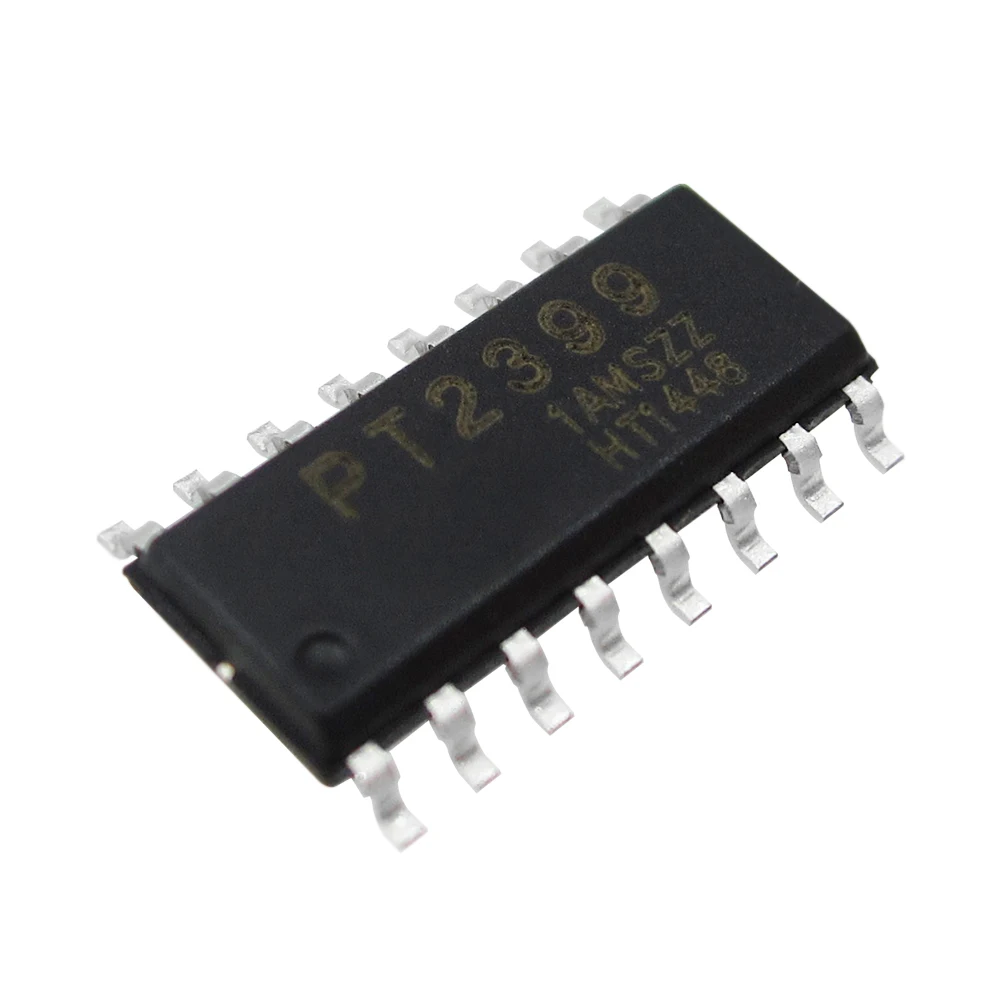

Qu'est-ce que le retard PT2399?

Le PT2399 Se démarque comme un processeur d'écho à un seul CMOS IC, célèbre pour son application dans les effets audio.Ce CI excelle à créer des effets de retard, fréquemment trouvés dans les pédales de guitare et autres équipements audio.Le processus commence par la puce qui convertit les signaux analogiques en un flux de tarif d'échantillonnage élevé via un convertisseur interne analogique-numérique (ADC), en le stockant dans un RAM de 44kbit.Après la conversion et le stockage, ce flux Bitsam est ensuite post-traité, démodulé via un convertisseur numérique-analogique (DAC), puis filtré via un filtre passe-bas pour générer l'effet de retard audio souhaité.La période de retard dans le PT2399 est gérée par une horloge d'oscillateur à tension interne (VCO), qui peut être affinée en ajustant la résistance externe.Cela vous permet d'aligner le temps de retard étroitement avec vos préférences.

PT2399 Alternative: BU9253

Le BU9253 sert d'alternative fiable lors de la recherche d'un ic de processeur de retard différent.Ce CI est chéri pour ses traits opérationnels comparables et sa pertinence dans diverses applications audio.Le BU9253 apporte son propre ensemble de fonctionnalités, lorsqu'il est entièrement compris et utilisé, peut offrir des avantages uniques dans des scénarios distincts.Cela offre des voies supplémentaires si vous visez des effets spécialisés ou des performances améliorées.

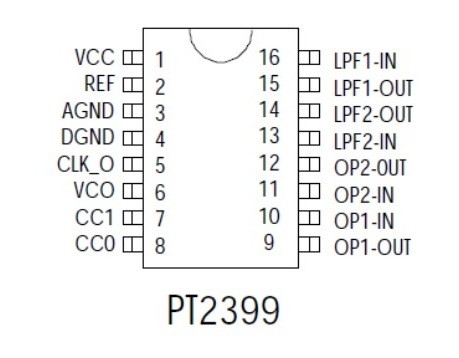

PT2399 Diagramme Pinout

Numéro d'épingle	Nom de broche	Description
1	VCC	Entrée de tension d'alimentation
2	Référence	Entrée de tension de référence analogique
3,4	Agnd, DGND	Terre analogique et terrain numérique
5	Clk_o	Sortie du signal d'horloge
6	VCO	Fréquence Ajuster la broche d'entrée
7,8	CC1, CC0	Contrôle de courant 1 et contrôle actuel 0
9,10	OP1-out, OP1-in	1ère sortie d'amplificat et broche d'entrée
11,12	OP2-in, OP2-OUT	2e broche d'entrée et de sortie d'amplificat
13,14	Lpf2-in, lpf2-out	2ème goupille de filtre à faible passage et broche de sortie
15,16	LPF1-OUT, LPF-IN	1ère sortie de filtre à faible passe et broche d'entrée

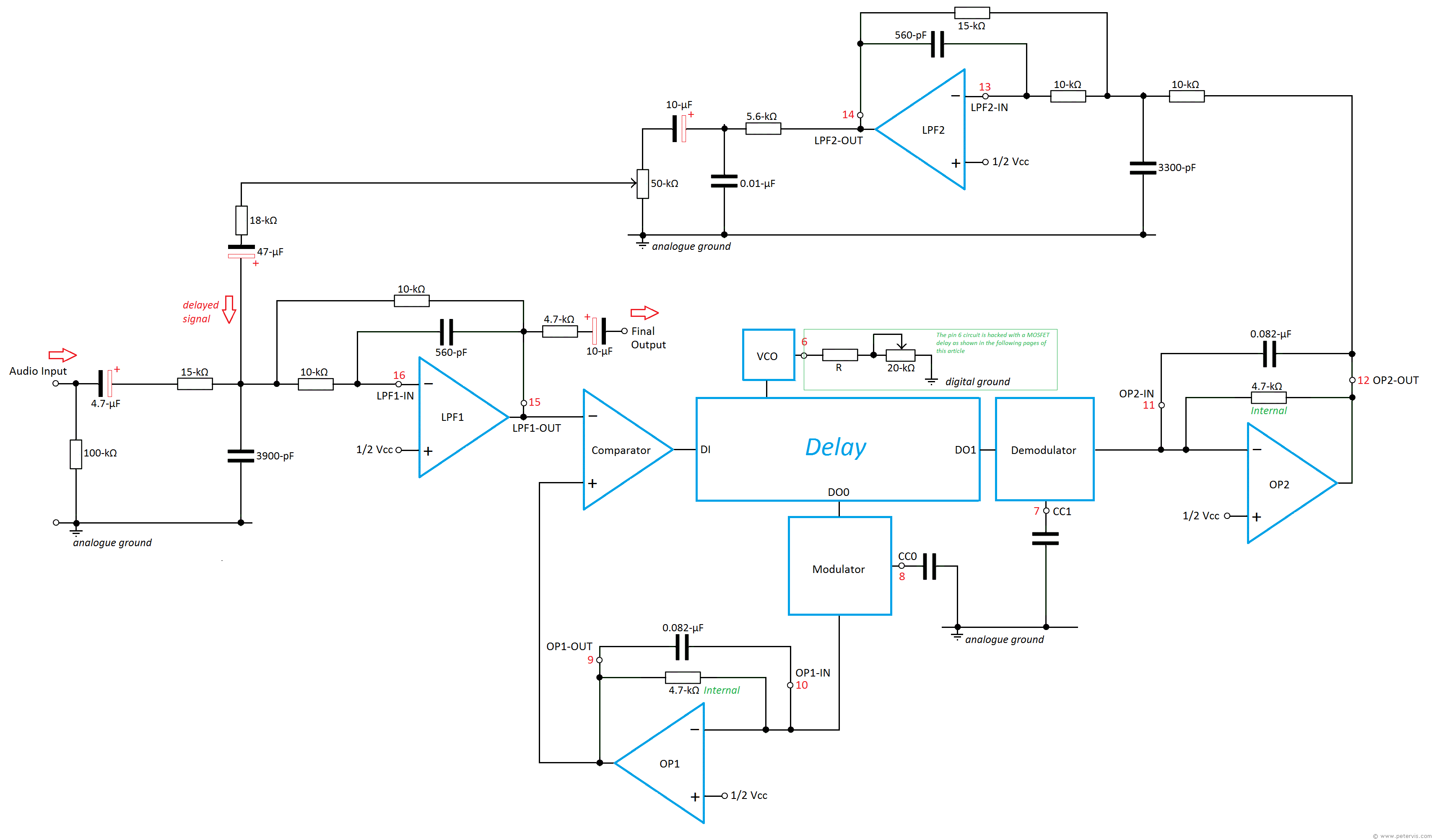

PT2399 Diagramme de blocs

Le PT2399 sert de processeur de retard numérique utilisé en bonne place dans les effets de retard audio et de réverbération.Ce circuit intégré épouse les prouesses de traitement du signal numérique avec une interface conviviale.Un examen plus approfondi de son diagramme de blocs dévoile les complexités entrelacées de ses composants internes et leurs relations uniques.

Fonctionnalités PT2399

Fonctionnalité	Description
Technologie CMOS	Utilise la technologie CMOS
Composants les moins externes	Nécessite des composants externes minimaux
Fonction de réinitialisation automatique	Empêche le bruit pop pendant le fonctionnement
Bruit bas	Rapport signal / bruit (SNR) mieux que 90 dB (typique)
Faible distorsion	Distorsion harmonique totale (THD) = 0,5% (typique)
Fréquence d'horloge VCO réglable par l'utilisateur	Autorise le réglage de la fréquence d'horloge VCO par l'utilisateur

Applications PT2399

Le PT2399 trouve des applications dans un large éventail de domaines, reflétant son adaptabilité et son efficacité.Son utilisation s'étend sur des mélangeurs de karaoké, des lecteurs / enregistreurs de CD / DVD, des téléviseurs multimédias, des systèmes de divertissement automobile, des effets d'instruments de musique et des jouets électroniques.La présence de cette puce contribue considérablement à la qualité audio.

Bélangeurs de karaoké

Les mélangeurs de karaoké bénéficient grandement du PT2399 en raison de sa capacité à produire d'excellents effets d'écho.Cette capacité améliore les performances vocales, ce qui fait que les séances de karaoké à la maison se sentent plus proches de vous.Vous pouvez profiter d'une expérience sonore professionnelle en intégrant cette puce, car elle offre des temps de retard réglables pour correspondre à différents styles de chansons et vos préférences.

CD / DVD Players / enregistreurs

Dans les lecteurs et enregistreurs CD / DVD, le PT2399 améliore la qualité de la lecture audio en assurant une dégradation minimale du signal pendant l'enregistrement.Cette préservation de la clarté du son originale est particulièrement valorisée si vous recherchez un son haute définition.La puce capture et reprend des détails audio complexes avec précision, enrichissant considérablement l'expérience d'écoute globale.

Téléviseurs multimédias

Les téléviseurs multimédias bénéficient des effets d'écho et de réverbération du PT2399, qui ajoutent de la profondeur et de la spatialité à l'audio de divertissement à domicile.Ces améliorations rendent les émissions de film et les émissions de télévision audio plus immersives, offrant des paysages sonores plus riches et dynamiques.

Systèmes de divertissement automobile

Les systèmes de divertissement automobile utilisent le PT2399 pour améliorer les expériences audio dans les voitures.La puce offre des effets d'écho réglables, adaptant la sortie audio à différents intérieurs de voitures.Cette adaptabilité améliore non seulement le plaisir de la musique, mais améliore également la clarté des appels mains libres, contribuant à des expériences de conduite plus sûres et plus agréables.Les innovations continues utilisant le PT2399 illustrent son impact sur les trajets quotidiens.

Effets des instruments de musique

Le PT2399 voit une utilisation étendue dans la création d'effets d'instruments de musique, en particulier dans les pédales de guitare et les synthétiseurs.Il offre un large éventail d'options de retard et de réverbération, vous permettant d'explorer différentes textures et atmosphères sonores.La robustesse et la polyvalence du PT2399 en font un choix favorisé si vous recherchez la profondeur et le caractère dans le son, à la fois dans les performances et les enregistrements en direct, présentant son potentiel de fiabilité et de créativité.

Jouets électroniques

Dans les jouets électroniques, le PT2399 améliore les effets sonores interactifs, enrichissant la rétroaction auditive et l'amélioration de l'expérience.Ses capacités de modulation sonore créent des environnements de jeu immersifs et engageants, démontrant les avantages de sa technologie pour les jouets électroniques modernes.Le PT2399 contribue de manière significative à la valeur de jeu et aux aspects éducatifs de ces jouets.

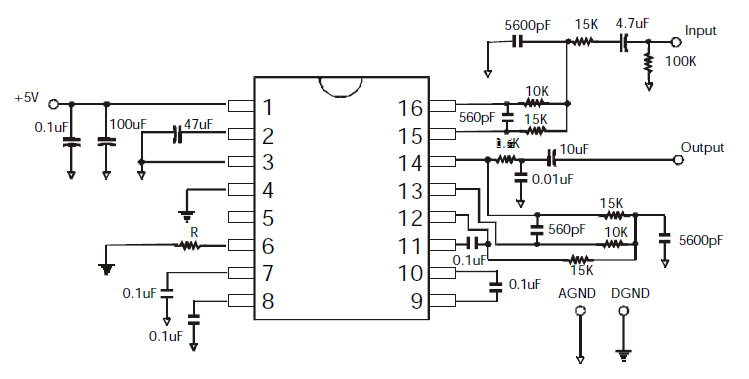

PT2399 Circuit d'application Schémas

Le circuit de retard / écho standard décrit dans la fiche technique trouve une utilisation approfondie dans les applications PT2399.Ces circuits fondamentaux servent de fondement à divers types de pédales de guitare, vous offrant des outils pour élaborer des expériences auditives uniques.

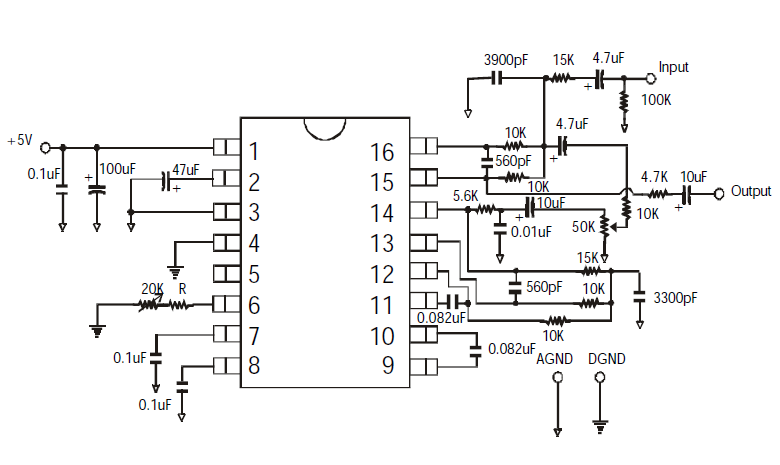

Écho

Les circuits d'écho utilisant la puce PT2399 sont célébrés pour leur capacité à produire des sons répétitifs distincts, essentiels pour ajouter de la profondeur et de la texture aux compositions musicales.Ces circuits intègrent souvent des boucles de rétroaction qui régissent le nombre de répétitions et leurs taux de désintégration.Un mode de réalisation pratique de ceci peut être observé dans les pédalboards, où les minuteries et les résistances affinent la rétroaction de retard, la synchronise avec des modèles de rythme spécifiques pour améliorer l'adaptabilité des performances en direct.

Retard

Les circuits de retard infusent une dimension temporelle en sons, permettant aux musiciens de créer des effets audio en couches et riches.Le temps de retard programmable de la puce PT2399, réglable par le biais de potentiomètres externes, offre une flexibilité considérable.Cette fonctionnalité est particulièrement bénéfique en studio, vous permettant d'ajuster méticuleusement la durée d'écho pour compléter le style de la musique, de l'ambiance subtile aux répétitions dramatiques.

PT2399 Power

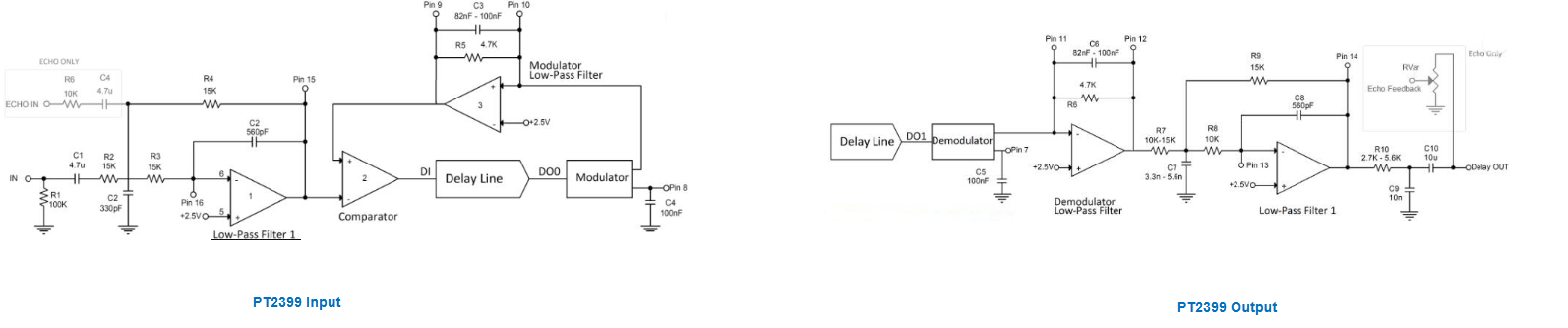

Étape d'entrée PT2399

L'étage d'entrée du PT2399 IC se compose de trois amplificateurs opérationnels.

- Deux de ces AMP-OP font partie du circuit ADC Sigma-Delta, ce qui les rend généralement inaccessibles pour une utilisation externe.

- Le premier OP-AMP, cependant, est souvent utilisé dans une topologie multi-fins en tant que filtre ou additionneur.

L'utilisation de la première amplification opérationnelle dans cette configuration offre une flexibilité significative, vous permettant de façonner précisément les signaux d'entrée en ajoutant ou en filtrant des fréquences spécifiques.Cet réglage fin s'avère exceptionnellement utile pour optimiser l'efficacité de traitement du signal.

Étape de sortie PT2399

L'étape de sortie du PT2399 est conçue avec deux amplificateurs opérationnels.

- Un OP-AMP sert de filtre passe-bas, également reconnu comme un filtre anti-aliasing.Ce composant fonctionne après la démodulation pour éliminer le bruit et les artefacts à haute fréquence.

- L'autre AMP-OP-OP est généralement utilisé dans un arrangement de filtre à amplifications optalques multiples.

Une telle configuration est cruciale pour affiner le signal de sortie en filtrant les fréquences indésirables, garantissant une expérience audio plus lisse et plus propre.De nombreuses implémentations pratiques dans divers projets démontrent que cette configuration à double amplification améliore considérablement la qualité du signal tout en maintenant la robustesse dans divers scénarios d'utilisation.Il a été démontré que l'application réfléchie de ces filtres entraîne une amélioration substantielle de la sortie audio finale, démontrant les prouesses de cette approche de conception.
