Guide de taux de balayage de l'ampli opérationnel : formule, mesure, effets et sélection
2026-05-09 43

Le taux de montée est une spécification importante de l'ampli opérationnel qui détermine la rapidité avec laquelle la tension de sortie peut répondre aux changements de signaux d'entrée.Si l'amplificateur ne peut pas réagir assez rapidement, la forme d'onde de sortie peut être déformée, en particulier dans les applications à haute fréquence et à réponse rapide.Cela affecte directement la qualité audio, la netteté de la vidéo, la précision de l'ADC, les performances RF et la synchronisation des impulsions.Comprendre la vitesse de montée permet d'expliquer comment les amplificateurs opérationnels se comportent dans des circuits réels et comment sélectionner le bon amplificateur pour différentes applications.

Catalogue

Comprendre le taux de montée de l'ampli-op

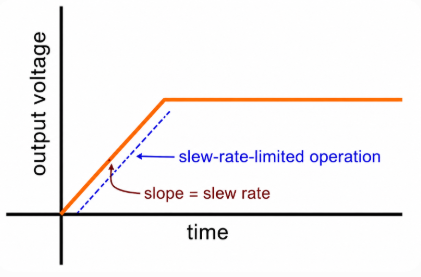

Le vitesse de montée d'un amplificateur opérationnel (ampli-op) est la vitesse maximale à laquelle sa tension de sortie peut changer au fil du temps.Il définit la rapidité avec laquelle l'amplificateur peut répondre aux transitions rapides du signal d'entrée sans déformer la forme d'onde de sortie.

Mathématiquement, la vitesse de montée est exprimée comme suit :

S=(dVo)/dt

Il est couramment mesuré en :

• Volts par microseconde (V/μs)

• Volts par milliseconde (V/ms)

• Parfois volts par seconde (V/s)

En termes simples, la vitesse de balayage agit comme une limite de vitesse pour la sortie de l'amplificateur.Si le signal d'entrée change lentement, l'ampli-op reproduit la forme d'onde avec précision.Cependant, lorsque le signal change plus rapidement que l'amplificateur ne peut répondre, la forme d'onde de sortie est déformée.

Par exemple, un ampli-op avec une vitesse de montée de :

10V/μs

peut modifier sa tension de sortie d'un maximum de 10 volts en une microseconde.

La vitesse de montée devient particulièrement importante dans les systèmes haute fréquence, les amplificateurs audio, les circuits de traitement vidéo, les équipements de communication RF, les systèmes ADC et DAC et les applications d'impulsions ou de commutation où des transitions de tension rapides sont nécessaires pour maintenir la précision de la forme d'onde, la fidélité du signal et les performances globales fiables du système.

Dans ces applications, des transitions de tension rapides sont importantes pour maintenir la précision de la forme d'onde et une reproduction fiable du signal.

Comportement du taux de montée de l'ampli-op à l'intérieur

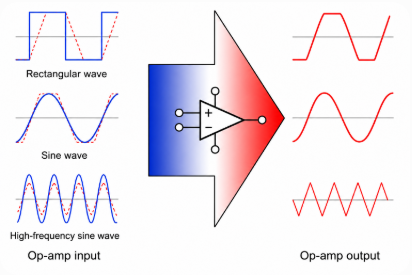

Figure 2. Comportement limité à la vitesse de montée d'un ampli opérationnel dans différentes conditions de forme d'onde

Un amplificateur idéal reproduirait parfaitement la forme d’onde d’entrée quelle que soit la vitesse du signal.Cependant, dans les circuits réels, les amplificateurs opérationnels contiennent des limitations internes causées par condensateurs de compensation, courant de charge limité, vitesse de commutation des transistors, et capacité du pilote de sortie, qui limitent tous la rapidité avec laquelle la tension de sortie peut changer.

En raison de ces limitations physiques, la tension de sortie ne peut pas changer infiniment rapidement.

Vous pouvez considérer la vitesse de balayage comme la vitesse de rampe maximale du signal de sortie.Lorsque la forme d’onde d’entrée change progressivement, la sortie la suit avec précision.Mais lorsque l’entrée change trop rapidement, la sortie de l’amplificateur ne peut augmenter ou diminuer qu’à sa vitesse de montée maximale.

Au lieu de reproduire parfaitement la forme d’onde :

• Les ondes sinusoïdales peuvent devenir triangulaires

• Les vagues carrées développent des bords arrondis

• Les transitoires audio sont compressés

• La distorsion harmonique augmente

Cet effet est connu sous le nom distorsion du taux de balayage, ce qui se produit lorsque l'amplificateur ne peut pas modifier sa tension de sortie assez rapidement pour reproduire avec précision les transitions rapides du signal d'entrée.

Dans les circuits numériques de synchronisation et d'impulsions, les ondes carrées arrondies peuvent réduire la précision de commutation et augmenter les erreurs de synchronisation.Dans les systèmes audio, la compression transitoire peut réduire la clarté et les détails des sons de percussion et des hautes fréquences.

Les limitations du taux de variation deviennent plus visibles dans les cas suivants :

• La fréquence du signal augmente

• L'amplitude de sortie augmente

• La charge capacitive augmente

Dans les circuits à large bande et les applications à transitoires rapides, une vitesse de balayage insuffisante peut réduire considérablement la fidélité de la forme d'onde et les performances globales du système.

Pourquoi le taux de montée est important dans les applications réelles

La vitesse de balayage affecte directement la précision de la forme d'onde et la fidélité du signal dans de nombreux systèmes électroniques.Une faible vitesse de balayage peut créer plusieurs problèmes pratiques qui réduisent les performances et la fiabilité.

Problème	Effet pratique
Distorsion audio	Son dur ou compressé
Ondes carrées arrondies	Précision du pouls réduite
Flou vidéo	Perte de netteté de l'image
Erreurs de règlement ADC	Conversion de signal incorrecte
Dégradation RF	Intégrité du signal réduite

Ces effets montrent pourquoi la vitesse de montée est importante dans les circuits à réponse rapide et l'électronique analogique de précision.

Dans amplificateurs audio, une vitesse de balayage insuffisante réduit les détails transitoires et introduit des harmoniques indésirables.Les cymbales, les percussions et les attaques vocales rapides peuvent sembler dures ou compressées car l'amplificateur ne peut pas reproduire avec précision les transitions de tension rapides.

Dans électronique vidéo, des transitions de bord plus lentes réduisent la netteté de l'image et la clarté des mouvements, en particulier dans les écrans haute résolution et les scènes à évolution rapide.

Dans Systèmes CAN, une faible vitesse de balayage augmente le temps de stabilisation et réduit la précision de la conversion car la sortie de l'amplificateur peut ne pas se stabiliser complètement avant l'échantillonnage.

Dans Systèmes de communication RF, des performances de balayage insuffisantes peuvent réduire la précision de la modulation et dégrader la qualité globale du signal.

Formule et calcul du taux de rotation

Comprendre les formules de vitesse de montée permet de déterminer si un amplificateur peut reproduire un signal avec précision sans introduire de distorsion.

Un amplificateur avec une vitesse de balayage insuffisante peut sembler fonctionner normalement à basses fréquences, mais commencer à déformer les signaux à mesure que la fréquence ou l'amplitude de sortie augmente.

Formule de taux de rotation

L'équation de base du taux de montée mesure la rapidité avec laquelle la tension de sortie change au fil du temps.

S = (ΔVout)/Δt

Où :

• S = taux de variation

• ΔV_out= Changement de tension de sortie

• Δt= Changement dans le temps

Le taux de balayage définit la vitesse maximale à laquelle la sortie de l'amplificateur peut augmenter ou diminuer.

Formule de taux de balayage pour les ondes sinusoïdales

Pour les signaux sinusoïdaux, la vitesse de balayage requise dépend à la fois de la fréquence du signal et de l'amplitude de sortie.

S = 2πfV_m

Où :

• f= Fréquence du signal

•V_m= Tension de sortie crête

À mesure que la fréquence du signal ou l’amplitude de sortie augmente, la vitesse de balayage requise augmente également.

Si la vitesse de balayage de l'amplificateur est inférieure aux exigences calculées, la forme d'onde de sortie peut être déformée.

Les symptômes courants incluent des ondes sinusoïdales triangulaires, des bords d’onde carrée arrondis, une réponse transitoire réduite et une distorsion harmonique accrue causée par l’incapacité de l’amplificateur à répondre assez rapidement aux signaux qui changent rapidement.

Exemple de calcul du taux de montée

Supposons qu'un ampli opérationnel doive reproduire une onde sinusoïdale avec :

• Tension de sortie crête = 4 V

• Fréquence = 30 kHz

En utilisant la formule de vitesse de montée en onde sinusoïdale :

S = 2πfV_m

Remplacement des valeurs :

S = 2 × 3,14 × 30 000 × 4

Le résultat est :

S=753600V/s

Conversion en volts par microseconde :

S=0,7536 V/μs

Cela signifie que l'amplificateur nécessite une vitesse de montée supérieure à :

0,75 V/μs

pour reproduire le signal avec précision sans distorsion du taux de balayage.

Dans la conception technique pratique, les amplificateurs opérationnels sont généralement sélectionnés avec une marge de sécurité de :

• 3× à 10× l'exigence minimale calculée

Cela améliore la réponse transitoire, la précision du signal, la clarté audio, les performances de stabilisation du CAN et l'intégrité globale de la forme d'onde, en particulier dans les circuits analogiques à réponse rapide et les applications haute fréquence.

Taux de variation par rapport à la bande passante : principales différences

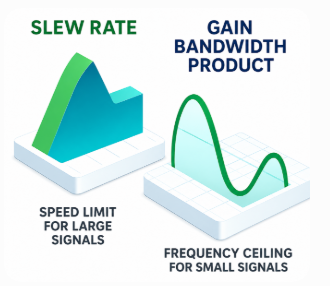

Figure 3. La vitesse de montée limite la vitesse, tandis que la bande passante limite la fréquence

La vitesse de balayage et la bande passante sont souvent confondues car les deux affectent la vitesse de l'amplificateur.Cependant, ils décrivent différentes limitations de performances.

Paramètre	Tourner Tarif	Bande passante
Mesures	Vitesse de transition de tension de sortie	Plage de réponse en fréquence
Unité	V/μs	Hz
Affecte	Comportement des signaux importants	Comportement des petits signaux
Principale limite	Distorsion de la forme d'onde	Atténuation du signal
Symptôme commun	Formes d'onde triangulaires	Gain réduit

Ces différences expliquent pourquoi un amplificateur peut avoir une bande passante élevée mais déformer néanmoins de grandes formes d'onde à évolution rapide.

Bande passante détermine la plage de fréquences qu'un amplificateur peut traiter, en tuant Le taux détermine la rapidité avec laquelle la tension de sortie peut changer physiquement lors de transitions rapides du signal.

Un amplificateur avec une bande passante élevée mais une vitesse de balayage insuffisante peut toujours déformer les signaux haute fréquence de grande amplitude.

Cela devient particulièrement important dans les systèmes de communication à large bande, les applications à transitoires rapides, les amplificateurs audio et les circuits de mesure de précision où une reproduction précise de signaux changeant rapidement est essentielle pour maintenir les performances et la fidélité du signal.

Limitation pratique du taux de balayage dans les amplificateurs audio

L’un des exemples les plus clairs de limitation du taux de balayage se produit dans les systèmes audio.

Considérez un 100 W amplificateur pilotant un 8 Ω haut-parleur.À des niveaux de sortie élevés, l'amplificateur peut générer environ :

56 V_PP

tout en reproduisant des signaux à proximité :

20 kHz

La vitesse de montée minimale requise est d’environ :

7 V/μs

Si l'amplificateur prend uniquement en charge :

0,5 V/μs

comme l'ampli opérationnel LM741 classique, la distorsion de la forme d'onde devient perceptible.

Les effets courants incluent des aigus durs, une réponse transitoire réduite, des sons de percussion déformés et une perte de clarté audio causée par l’incapacité de l’amplificateur à reproduire avec précision les transitions rapides des formes d’onde.

Ces effets expliquent pourquoi les systèmes audio haute fidélité utilisent des amplificateurs opérationnels plus rapides avec des taux de balayage beaucoup plus élevés.

Mesure et test du taux de balayage

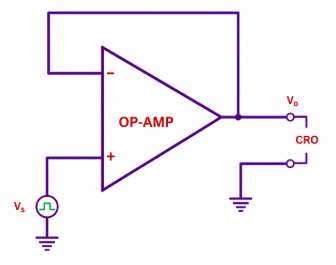

Figure 4. Circuit de test de vitesse de montée de l'amplificateur opérationnel avec connexion d'oscilloscope

Le taux de balayage est généralement mesuré à l'aide d'un générateur de fonctions, un oscilloscope, et un onde carrée ou un signal d'entrée pas à pas pour observer la rapidité avec laquelle la sortie de l'amplificateur répond aux transitions de tension rapides.Le générateur de fonctions applique un pas de tension rapide à l'entrée de l'amplificateur tandis que l'oscilloscope affiche la forme d'onde de sortie.Au lieu de changer instantanément, le rendement augmente avec une pente.Cette pente représente la vitesse de montée de l’amplificateur.

Comment le taux de montée est mesuré

La méthode de mesure standard utilise le 10 % à 90 % points de transition.

(S) = dVo/dt => Vo(90%)-Vo(10%)/t(90%)-t(10%)/

Étapes de mesure

1.Appliquez une onde carrée rapide à l’entrée.

2.Observez la forme d'onde de sortie.

3.Marquez les niveaux de tension de 10 % et 90 %.

4.Mesurez le temps de transition.

5.Calculez le taux de montée.

La méthode 10 à 90 % améliore la précision des mesures car elle évite les bourdonnements, le bruit, les dépassements et les comportements de bord non linéaire qui apparaissent généralement vers le début et la fin des transitions de forme d'onde.

Méthode de test des oscilloscopes

Les oscilloscopes permettent de visualiser directement la vitesse de transition de l'amplificateur lors de changements rapides de tension de sortie.

Pendant les tests, le générateur de fonctions applique un pas de tension rapide, l'oscilloscope capture la forme d'onde de sortie et la pente de la forme d'onde est mesurée pendant les fronts montants ou descendants pour déterminer la vitesse de montée de l'amplificateur.

Les conditions externes peuvent fortement affecter la vitesse de montée mesurée.

Les facteurs importants comprennent chargement capacitif, Longueur de trace du PCB, capacité de la sonde, qualité de mise à la terre, et stabilité du feedback, qui peuvent tous affecter fortement les performances de vitesse de balayage mesurées et la précision de la forme d'onde.

Une mauvaise disposition du PCB peut introduire sonnerie, oscillation, dépassement, et distorsion des bords, ce qui peut réduire les performances de vitesse de montée effective même lorsque l'ampli opérationnel lui-même est suffisamment rapide.

Comment la conception de l'ampli-op affecte le taux de montée

Plusieurs facteurs internes et externes déterminent les performances de la vitesse d'évolution.

Condensateurs de compensation

Les condensateurs de compensation internes améliorent la stabilité mais réduisent la vitesse car les condensateurs plus gros nécessitent plus de temps de charge.

Courant de polarisation interne

Un courant interne plus élevé charge les condensateurs plus rapidement et augmente la vitesse de montée.Cependant, cela augmente également la consommation d'énergie, la génération de chaleur et le bruit du circuit, en particulier dans les circuits analogiques à réponse rapide.

Conception de l'étage d'entrée

La structure du transistor utilisée dans l'étage d'entrée affecte la vitesse de commutation, la réponse en fréquence et la capacité de pilotage du courant, tandis que les amplificateurs CMOS et BiCMOS modernes offrent généralement des taux de balayage plus élevés et des performances plus rapides que les anciennes conceptions bipolaires.

Capacité du pilote de sortie

L'étage de sortie doit fournir suffisamment de courant pour charger rapidement les charges externes.De lourdes charges capacitives peuvent réduire les performances de vitesse de montée efficace.

Tension d'alimentation

Des tensions d'alimentation plus élevées améliorent souvent les performances d'évolution en permettant des oscillations de tension internes plus importantes.Les appareils portables basse tension privilégient généralement l’efficacité plutôt que la vitesse extrême.

Disposition des circuits imprimés

Une mauvaise disposition des PCB peut réduire les performances de balayage dans le monde réel.

Les problèmes courants incluent de longues traces de rétroaction, une capacité parasite, une mauvaise mise à la terre et un couplage de bruit, qui peuvent tous réduire la stabilité et dégrader les performances globales de vitesse de montée.

Les circuits à réponse rapide nécessitent une conception minutieuse du PCB pour maintenir la stabilité et la précision de la forme d'onde.

Avantages, compromis et effets sur les performances du système

Des vitesses de montée plus élevées améliorent les performances dans les applications transitoires rapides, mais elles introduisent également des compromis techniques.

Avantages du taux de montée élevé

Avantage	Avantage pratique
Réponse de sortie plus rapide	Meilleure gestion des transitoires
Faible distorsion	Reproduction plus propre de la forme d'onde
Meilleure clarté audio	Détails musicaux améliorés
Règlement ADC plus rapide	Meilleure précision de conversion
Des signaux vidéo plus nets	Qualité d'image améliorée
Meilleures performances RF	Intégrité du signal améliorée

Inconvénients d’un taux de balayage extrêmement élevé

Limitation	Explication
Consommation d'énergie plus élevée	Des circuits plus rapides nécessitent plus courant
Augmentation du bruit	Une large bande passante amplifie les signaux indésirables signaux
Problèmes EMI	Des transitions rapides créent interférence
Défis de stabilité	Les circuits à grande vitesse oscillent plus facilement
Sensibilité des PCB	La mise en page devient plus critique
Coût plus élevé	Les amplificateurs spécialisés coûtent plus cher

C'est pourquoi la vitesse de balayage est soigneusement optimisée au lieu de simplement sélectionner l'amplificateur le plus rapide disponible.

Applications modernes des amplificateurs opérationnels rapides

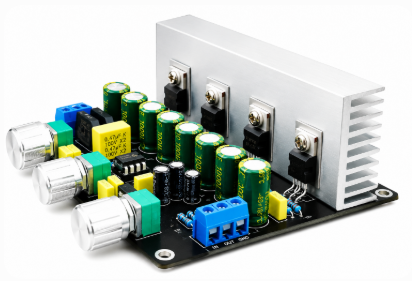

Figure 5. Circuit d'amplificateur audio utilisant des composants analogiques haute vitesse

La vitesse de balayage est importante dans de nombreux systèmes analogiques modernes.

Amplificateurs audio- Améliorer la réponse transitoire et réduire la distorsion harmonique.

Traitement vidéo- Maintenir la netteté des bords et la clarté de l'image.

Systèmes ADC et DAC- Améliorer le temps de stabilisation et la précision de la conversion.

Communication RF-Prend en charge la modulation rapide et le fonctionnement à haute fréquence.

Oscilloscopes- Permettre un suivi précis des formes d'onde à évolution rapide.

Circuits d'impulsions et de commutation- Préserver la forme du pouls et la précision du timing.

Instruments de musique et synthétiseurs- Créez des transitions de tension douces entre les notes et les signaux de contrôle.

Sélection du taux de montée idéal dans les amplificateurs opérationnels

Le choix de la vitesse de montée correcte dépend de facteurs tels que fréquence du signal, amplitude de tension de sortie, exigences de précision, contraintes de puissance, et le type d'application spécifique.

La vitesse de balayage requise augmente à mesure que la fréquence du signal et l'amplitude de sortie augmentent, en particulier dans les applications à réponse rapide et à haute fréquence.

Un ampli-op est généralement sélectionné avec une vitesse de montée en puissance :

• 3× à 10× supérieur à l'exigence minimale calculée

Cette marge de sécurité permet de réduire la distorsion, les erreurs transitoires et les problèmes de stabilité tout en améliorant la précision globale de la forme d'onde et la fiabilité du circuit.

Exigences typiques en matière de vitesse de montée par application

Demande	Typique Taux de rotation
Capteurs de température	0,05–0,5 V/μs
Circuits analogiques généraux	0,5 à 5 V/μs
Amplificateurs audio	10–30 V/μs
Systèmes vidéo	100 à 1 000+ V/μs
Communication RF	1000+ V/μs
Systèmes ADC à grande vitesse	50 à 500+ V/μs

Ces plages permettent d'estimer les performances de vitesse de montée nécessaires pour différentes applications et conditions de fonctionnement.

Comparaison des amplificateurs opérationnels courants

Ampli-op	Typique Taux de rotation	Meilleur Applications
LM741	0,5 V/μs	Circuits pédagogiques
LM358	0,6 V/μs	Systèmes alimentés par batterie
TL072	13 V/μs	Amplificateurs audio
OPA2134	20 V/μs	Audio professionnel
LM318	70 V/μs	Circuits analogiques à réponse rapide
OPA835	560 V/μs	Traitement à large bande
ADA4898	1000 V/μs	Systèmes de communication
OPA847	6000 V/μs	Systèmes RF et vidéo

Ces comparaisons montrent pourquoi les amplificateurs à vitesse de montée élevée sont préférés dans les systèmes de conversion de données audio, RF, vidéo et de précision.

Un taux de balayage plus élevé est-il toujours préférable ?

Des taux de balayage très élevés sont importants dans Systèmes RF, électronique vidéo, instrumentation à grande vitesse, et circuits à impulsions rapides où une reproduction précise des transitions rapides du signal permet de maintenir des performances et une qualité de signal fiables.

Cependant, les applications plus lentes telles que surveillance de la température, conditionnement du capteur, appareils alimentés par batterie, et les systèmes de contrôle industriels ne nécessitent généralement pas d'amplificateurs extrêmement rapides car les transitions de signaux se produisent à des vitesses beaucoup plus faibles.

Dans de nombreux cas, des taux de balayage trop élevés peuvent augmenter bruit, EMI, consommation d'énergie, et dans l'ensemble complexité des circuits.L'amplificateur idéal dépend de l'équilibrage vitesse, stabilité, performances sonores, efficacité énergétique, et coût en fonction des exigences spécifiques de l'application.

Conclusion

La vitesse de balayage affecte directement la précision de la forme d'onde et la qualité du signal dans les circuits analogiques.Une faible vitesse de balayage peut provoquer une distorsion, une réponse transitoire plus lente et une réduction des performances globales du système, tandis que des vitesses de balayage extrêmement élevées peuvent augmenter le bruit, les interférences électromagnétiques, la consommation d'énergie et la complexité des circuits.L'ampli opérationnel idéal dépend de la vitesse d'équilibrage, de la stabilité, de la précision, de l'efficacité et du coût en fonction des exigences de l'application.Comprendre les limitations de vitesse de balayage permet d'améliorer la sélection de l'amplificateur et les performances globales du circuit.
