La plupart des appareils électroniques utilisent du courant continu, tandis que l'électricité fournie aux foyers et aux industries est du courant alternatif (AC).Le redresseur demi-onde est le redresseur le plus simple.Il utilise une diode, une résistance et parfois un transformateur pour produire un courant continu pulsé.Cet article explique le fonctionnement d'un redresseur demi-onde, montre son circuit et son symbole et présente les formules de base.Il compare également le redresseur demi-onde avec le redresseur pleine onde pour indiquer quand chacun est utilisé.Commençons !

Catalogue

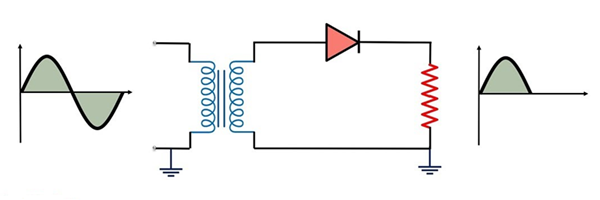

Figure 1. Circuit redresseur demi-onde

Qu'est-ce qu'un redresseur demi-onde ?

Redresseur demi-onde est le type de redresseur le plus simple utilisé pour convertir courant alternatif (AC) dans courant continu (DC).Le redresseur demi-onde fonctionne en laissant passer seulement une moitié de la forme d’onde CA tout en bloquant l’autre moitié.Cela se fait à l'aide d'une seule diode, ainsi que d'une résistance de charge et parfois d'un transformateur pour l'isolation ou le réglage de la tension.

La sortie produite par un redresseur demi-onde circule dans une seule direction, mais elle n’est pas régulière.Au lieu de cela, il apparaît comme une série d’impulsions, connues sous le nom de courant continu pulsé.Pour cette raison, un filtre est généralement ajouté pour rendre la sortie plus stable.Étant donné que la moitié de la forme d’onde CA n’est pas utilisée, l’efficacité d’un redresseur demi-onde est inférieure à celle d’un redresseur pleine onde.

Symbole du redresseur demi-onde

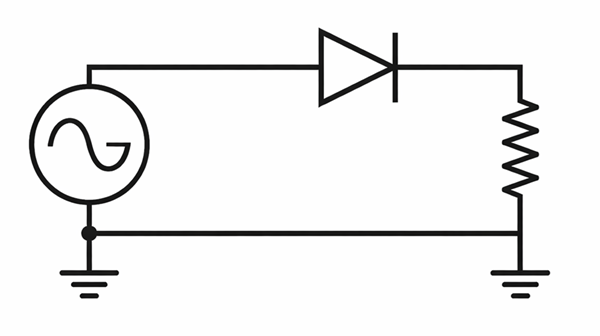

Figure 2. Symbole du redresseur demi-onde

Le redresseur demi-onde comprend une source CA, une diode et une résistance de charge.La diode permet au courant de circuler dans une seule direction, de sorte que seule la moitié de la forme d'onde CA passe à travers tandis que l'autre moitié est bloquée.La tension de sortie apparaît aux bornes de la résistance et circule dans une seule direction, créant un courant continu pulsé.Ce symbole représente la forme de rectification la plus élémentaire et est utilisé pour expliquer comment le courant alternatif est converti en courant continu.

Schéma du circuit du redresseur demi-onde

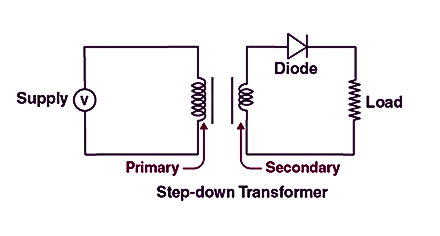

Figure 3. Schéma du circuit du redresseur demi-onde

L'alimentation CA est d'abord connectée à un transformateur abaisseur, qui réduit la tension et assure l'isolation.La sortie CA du transformateur est ensuite appliquée à une seule diode.Pendant la moitié du cycle CA, la diode permet au courant de circuler à travers la résistance de charge, produisant une tension de sortie.Pendant l'autre moitié, la diode bloque le courant.En conséquence, la tension aux bornes de la charge est un courant continu pulsé, qui circule dans une seule direction.

Forme d'onde de sortie du redresseur demi-onde

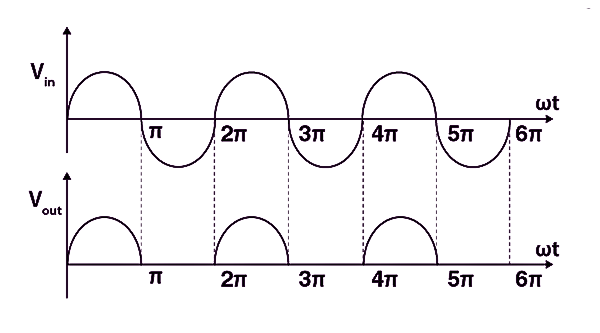

Figure 4. Forme d'onde de sortie d'un redresseur demi-onde

L'onde supérieure est la tension alternative d'entrée, qui présente des cycles positifs et négatifs.L'onde inférieure est la tension de sortie, où seule la moitié positive du signal AC apparaît.Pendant l'alternance positive, la diode conduit et une tension est présente en sortie.Pendant l'alternance négative, la diode bloque le courant, la tension de sortie devient donc nulle.Il en résulte une sortie CC pulsée qui circule dans une direction mais n'est pas fluide.

Formules de calcul du redresseur demi-onde

Tension d'entrée de crête :

V_m = valeur maximale de la tension d'entrée alternative

Tension de sortie moyenne (CC) :

Courant de sortie moyen (CC) :

Tension de sortie efficace :

Courant de sortie efficace :

Facteur d'ondulation :

Efficacité de rectification :

Tension inverse de crête (PIV) de la diode :

Pertes de puissance dans le redresseur demi-onde

Pourquoi un redresseur demi-onde gaspille-t-il de l'énergie ?Ce circuit utilise seulement une partie du signal CA entrant, tandis que la partie restante est bloquée par la diode et ne produit aucune sortie.L'énergie supplémentaire est dissipée sous forme de chaleur dans le diode, fils de connexion, et résistance de charge.Ces pertes réduisent considérablement la puissance utilisable, ce qui limite ce redresseur à un usage pédagogique, à des démonstrations en laboratoire et à des circuits de test de base, plutôt qu'à des applications exigeantes en énergie.

Efficacité du redresseur demi-onde

L'efficacité d'un redresseur demi-onde indique l'efficacité avec laquelle il transforme la puissance alternative d'entrée en puissance de sortie continue.Dans des conditions idéales, son efficacité la plus élevée possible est d'environ 40,6%, ce qui signifie que moins de la moitié de l’énergie fournie devient une production utile.Dans les circuits pratiques, cette valeur chute encore en raison de la résistance interne et des pertes de composants, ce qui rend le redresseur impropre à une conversion de puissance efficace.

Facteur d'ondulation dans le redresseur demi-onde

Le facteur d'ondulation décrit la quantité d'ion v ariat restant dans la tension de sortie redressée.Étant donné que le redresseur demi-onde produit du courant continu sous forme d'impulsions séparées, la sortie contient des fluctuations efficaces au lieu d'un niveau constant.Sans aucun composant de lissage, le facteur d'ondulation est d'environ 1.21, montrant que la partie fluctuante est supérieure à la production moyenne.Pour réduire cet effet, un condensateur de filtrage est ajouté pour lisser la tension.

Redresseur demi-onde avec condensateur de filtre

Le redresseur demi-onde avec un condensateur de filtre contribue à rendre la tension de sortie moins irrégulière et plus stable.Le condensateur est placé aux bornes de la résistance de charge.Lorsque la diode laisse passer le courant, le condensateur stocke de l’énergie en se chargeant.Lorsque la diode s'éteint, le condensateur libère cette énergie stockée vers la charge.Cela comble les espaces entre les impulsions et réduit l'ondulation de la sortie.Bien que cela améliore la sortie CC, il n'est toujours pas aussi fluide ou efficace que les autres types de redresseurs.

Avantages et inconvénients du redresseur demi-onde

Avantages d'un redresseur demi-onde :

• Conception de circuit très simple

• Nécessite une seule diode

• Petite taille de circuit

• Utile pour les applications à faible courant

Inconvénients d'un redresseur demi-onde :

• Très faible efficacité

• Utilise seulement la moitié du cycle d'entrée CA

• La tension de sortie contient une grande ondulation

• La sortie CC n'est pas fluide

• Mauvaise régulation de tension

• Ne convient pas à une utilisation à courant élevé ou à puissance élevée

• Perte de puissance plus élevée par rapport aux autres redresseurs

• Nécessite de gros composants de filtre pour améliorer le rendement

Redresseur demi-onde vs redresseur pleine onde

Le redresseur demi-onde convertit le courant alternatif en courant continu en utilisant seulement la moitié de la forme d'onde du courant alternatif, ce qui le rend simple mais inefficace.Un redresseur double alternance utilise les deux moitiés de la forme d'onde CA, produisant une sortie CC plus fluide et plus efficace.

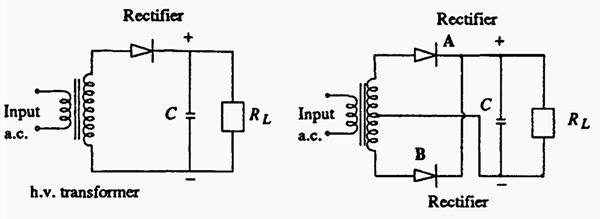

Figure 5. Redresseur demi-onde vs redresseur pleine onde

Applications des redresseurs demi-onde

Éducatif – utilisé pour enseigner les concepts de base du redresseur et des diodes

Laboratoire – appliqué dans des circuits de test et de démonstration simples

Projets étudiants – utilisé dans les constructions électroniques de base

Détection radio AM – aide à détecter les signaux audio des ondes radio

Chargement de batterie à faible consommation – convient aux petits appareils à faible courant

Alimentations simples - fournit une sortie CC de base là où la douceur n'est pas requise

Circuits prototypes – utilisé pour des tests rapides grâce à une conception simple

Circuits d'écrêtage de signal – limite une partie de la forme d'onde du signal

Circuits indicateurs LED – alimente les LED dans les applications à faible courant

Circuits de synchronisation et de déclenchement – fournit des impulsions CC de base

Sources d'alimentation des capteurs – fournit du courant continu à des capteurs simples

Kits électroniques DIY – généralement inclus dans les kits pour débutants

Démonstrations de redresseurs – utilisé pour montrer visuellement la conversion AC-DC

Conclusion

Le redresseur demi-onde est un moyen simple et peu coûteux de convertir le courant alternatif en courant continu, principalement utilisé pour l'apprentissage et les expériences de base.Bien qu'il ait un faible rendement et une ondulation élevée, il vous aide à comprendre l'idée de base du redressement et vous prépare à des circuits redresseurs plus avancés.
