Les verrous et les bascules sont des éléments de stockage de base utilisés dans les circuits numériques.Ils stockent tous deux des données, mais fonctionnent de différentes manières et affectent le timing, la puissance et la complexité de la conception.Dans cet article, discutons de la comparaison des verrous et des bascules, des avantages et des limites, des ions v ariat, des applications et de la manière de choisir entre eux.

Catalogue

Qu'est-ce qu'un loquet ?

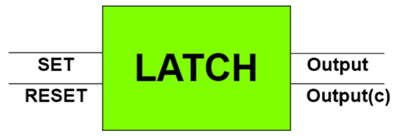

Figure 2. Schéma fonctionnel de base du verrouillage avec réglage, réinitialisation et sorties

Un verrou est un simple élément de stockage qui dépend du niveau du signal.Lorsque le signal d'activation est activé, la sortie suit l'entrée.Lorsque le signal d'activation est désactivé, il conserve la dernière valeur reçue.

En termes simples, le verrou transmet les données lorsqu'il est activé et stocke les données lorsqu'il est désactivé.

Principales caractéristiques d'un loquet

• Fonctionnement sensible au niveau

• La sortie répond lorsque la validation est active

• Sensible à la largeur d'impulsion

• Moins de portes logiques

• Zone de silicium plus petite

• Consommation d'énergie réduite

• Prend en charge l'emprunt de temps

• Nécessite une analyse minutieuse du timing

Étant donné que le verrou reste transparent pendant son niveau actif, il peut permettre aux signaux de se propager au-delà des limites de la scène.Cela vous offre une flexibilité de synchronisation supplémentaire, en particulier dans les pipelines ASIC hautes performances.Le compromis est une complexité temporelle accrue, puisque les chemins de signaux doivent être étroitement contrôlés.

Qu'est-ce qu'une bascule ?

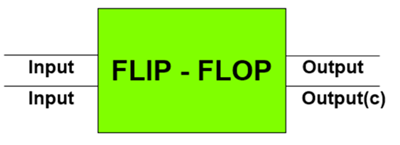

Figure 3. Schéma fonctionnel de base d'une bascule avec entrées et sorties

Une bascule est un élément de stockage déclenché par un front.Il met à jour sa sortie uniquement lors d'une transition d'horloge, que ce soit sur un front montant ou descendant.

La plupart des bascules sont implémentées à l'aide d'une structure maître-esclave composée de deux verrous.Cela crée une limite temporelle claire.Les données sont capturées uniquement au bord de l'horloge, et non pendant le niveau d'horloge complet.

La bascule D est l'élément de stockage le plus couramment utilisé dans les systèmes numériques modernes, notamment les registres, les compteurs et les machines à états finis.

Principales caractéristiques d'une bascule

• Fonctionnement déclenché par le front

• La sortie change uniquement lors de la transition d'horloge

• Plus de portes qu'un loquet

• Zone de silicium plus grande

• Consommation d'énergie plus élevée

• Analyse temporelle statique plus facile

• Forte immunité au bruit

• Élément standard dans les architectures FPGA

Étant donné que les changements d'état se produisent uniquement sur des fronts d'horloge définis, les bascules simplifient la vérification du timing et rendent le comportement synchrone plus prévisible.

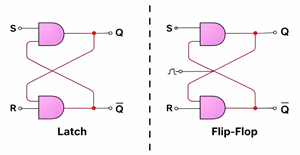

Comparaison des loquets et des bascules

Facteur	Loquet	Bascule
Déclencheur	Sensible au niveau	Déclenché par le bord
Saisie de données	Pendant le niveau actif	Au bord de l'horloge
Superficie et puissance	Plus petit, plus bas	Plus grand, plus haut
Emprunt de temps	Oui	Non
Analyse temporelle	Plus complexe	Plus simple
Désalignement de l'horloge	Peut aider dans certains scénarios asymétriques	Aucune atténuation de l'inclinaison depuis le bord comportement
Utilisation de FPGA	Rare	Norme
Immunité au bruit	Sensible tout en étant transparent	Plus stable

Les verrous peuvent offrir une flexibilité de synchronisation dans les conceptions ASIC soigneusement conçues.Les bascules fournissent des limites temporelles plus claires et sont généralement plus faciles à vérifier.

Avantages et limites

Loquet

Avantages

• Zone plus petite

• Faible puissance

• Capacité d'emprunt de temps

Limites

• Fermeture temporelle plus complexe

• Risque de conditions de course

• Sensible aux problèmes pendant la fenêtre active

Bascule

Avantages

• Des limites temporelles claires

• Analyse temporelle statique plus facile

• Comportement synchrone prévisible

Limites

• Plus grande superficie

• Puissance supérieure

• Pas d'emprunt de temps

Choisir entre un loquet et une bascule

Quand utiliser un loquet

Les verrous sont généralement utilisés dans les conceptions ASIC hautes performances où l'optimisation du timing est importante.Ils sont utiles lorsque :

Vous devez envisager d'utiliser des verrous lorsque vous souhaitez autoriser un emprunt de temps entre les étapes du pipeline afin d'améliorer les performances.Ils constituent également un bon choix lorsque la réduction de la surface de la puce et la réduction de la consommation d'énergie sont des objectifs importants.Les verrous peuvent être utiles lorsque vous gérez intentionnellement le décalage d'horloge dans le cadre de votre stratégie de synchronisation.Cependant, ils fonctionnent mieux lorsque l’équipe de conception possède une solide expertise en matière de timing et peut gérer avec soin la complexité supplémentaire liée aux conceptions basées sur les verrous.

Les pipelines basés sur le verrouillage sont courants dans les processeurs à grande vitesse, mais ils nécessitent un contrôle temporel discipliné et une vérification détaillée.

Quand utiliser une bascule

Les bascules sont le choix par défaut dans la plupart des systèmes synchrones.Ils sont préférés lorsque :

Vous devez utiliser des bascules lorsque vous ciblez des architectures FPGA, car les périphériques FPGA sont construits autour d'éléments de stockage déclenchés par les périphéries.Ils constituent également le bon choix lors de la construction de machines à états finis, où des changements d’état stables et prévisibles sont importants.Si vous souhaitez une fermeture temporelle plus simple et une vérification plus facile, les bascules rendent le processus de conception plus simple.Ils s'intègrent naturellement dans les flux de conception synchrones standards et sont particulièrement adaptés aux systèmes à haute fiabilité ou hautement vérifiables qui nécessitent un comportement fiable et cohérent.

En raison de leur comportement déclenché par les fronts, les bascules D constituent généralement le choix le plus sûr et le plus pratique dans les conceptions synchrones à usage général.

Ions Latch et Flip-Flop V ariat

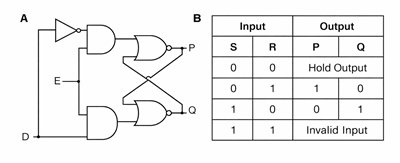

Figure 4. Le loquet S-R stocke un bit ;Les deux entrées actives sont invalides

S-R (Réinitialisation-Réinitialisation): Les versions à verrou et à bascule utilisent les entrées Set et Reset pour stocker un bit.Si les deux entrées sont actives en même temps, la sortie devient invalide.

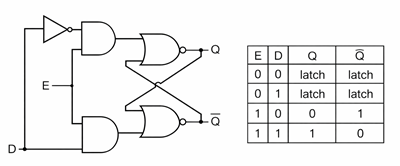

Figure 5. Le loquet D suit D lorsqu'il est activé et reste maintenu lorsqu'il est désactivé

D (Données): Le verrou D transmet l'entrée à la sortie lorsqu'il est activé et le maintient lorsqu'il est désactivé.La bascule D capture l'entrée uniquement au bord de l'horloge.Il n'a pas d'état invalide et est largement utilisé dans les registres et les machines à états.

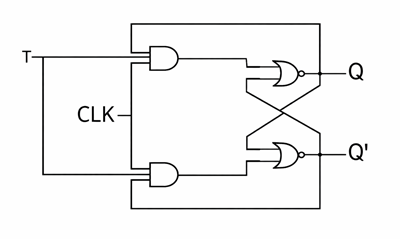

Figure 6. T Flip-Flop bascule la sortie lorsque T est élevé

T (basculer): Le verrou T bascule sa sortie lorsqu'il est activé et que l'entrée est active.La bascule T bascule sa sortie lorsque l'entrée T est élevée, couramment utilisée dans les compteurs et les diviseurs de fréquence.

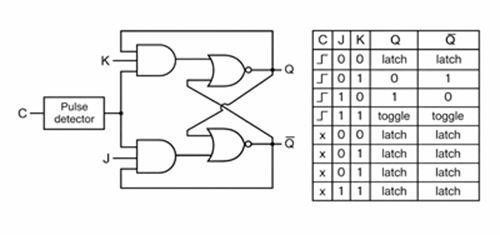

Figure 7. Bascule J – K avec table de vérité montrant une bascule lorsque J et K sont élevés

JK (Flip-Flop uniquement): La bascule J-K supprime la condition invalide du type S-R.Lorsque les deux entrées sont élevées, la sortie bascule, ce qui la rend utile dans les conceptions de compteurs.

Où sont utilisés les loquets et les bascules ?

Applications de verrouillage

- Pipelines ASIC hautes performances

- Blocs logiques basse consommation

- Optimisation du décalage d'horloge

- Scanner les éléments de verrouillage de la chaîne

- Certains chemins de contrôle asynchrones

Applications bascules

- Implémentations FPGA

- Registres et éléments de stockage

- Machines à états finis

- Compteurs et diviseurs de fréquence

- Synchronisation du domaine d'horloge

Les bascules dominent les systèmes synchrones généraux.Les verrous sont généralement réservés aux architectures ASIC axées sur les performances.

Facteurs de conception importants

Dans les microprocesseurs à grande vitesse, pipelines basés sur le verrouillage peut améliorer les performances en permettant évaluation logique à travers les phases d'horloge.Ces conceptions exigent expertise avancée en matière de timing et vérification rigoureuse.

Dans FPGA et systèmes embarqués, architectures basées sur des bascules sont standard car les chaînes d’outils sont optimisées pour le stockage déclenché par les bords.

Dans environnements à haute fiabilité tels que le contrôle automobile et industriel, les bascules sont souvent préférées en raison de leurs transitions d'état clairement définies et de leurs modèles de vérification plus simples.

Pour les ASIC optimisés en termes de puissance, les approches basées sur le verrouillage peuvent réduire chargement de l'arbre d'horloge et la zone lorsqu'il est utilisé avec précaution.

Conclusion

Les verrous offrent une meilleure flexibilité de synchronisation et une puissance moindre, mais ils nécessitent un contrôle minutieux.Les tongs sont plus faciles à concevoir et offrent un comportement plus stable et prévisible.Le bon choix dépend de vos besoins en performances et de vos objectifs de conception.
