Bases de la logique à relais : symboles, contacts et cycle de scrutation de l'automate
2026-05-25 418

La logique à relais est une méthode de programmation courante utilisée dans les automates et les systèmes de contrôle industriels.Il utilise un format visuel similaire aux circuits de relais électriques, facilitant la compréhension des opérations de contrôle.Cet article explique comment lire des schémas à contacts, comprendre les symboles et les contacts, découvrir comment les automates traitent la logique et voir des exemples pratiques.Il couvre également les pratiques de conception et les méthodes de dépannage utilisées dans des applications réelles.

Catalogue

Comment lire des diagrammes logiques en échelle

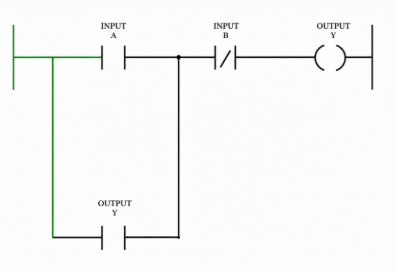

Un diagramme en échelle est composé de deux rails verticaux et plusieurs échelons horizontaux.Chaque ligne représente un chemin de contrôle qui contient entrée conditions et sortie actions.

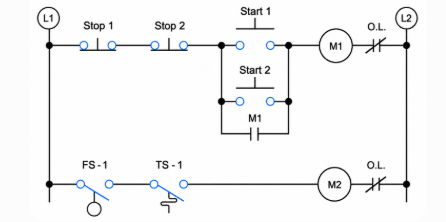

Figure 2. Schéma à contacts montrant Rails, échelons et flux de contrôle utilisés dans la logique de fonctionnement du moteur

La logique en échelle est lue à partir de de gauche à droite et de de haut en bas.Le flux logique commence généralement au niveau du rail gauche, se déplace sur chaque barreau et se termine au rail droit.Si toutes les conditions requises dans une ligne sont satisfaites, la sortie est activé.Si une condition n'est pas satisfaite, le chemin logique est interrompu et la sortie reste inactif.

Une méthode simple, étape par étape, pour interpréter les schémas à contacts est la suivante :

1.Commencez par l’échelon supérieur du diagramme.

2.Lire de gauche à droite.

3.Identifiez le début et la fin du barreau.

4.Tracez le chemin logique à travers le réseau.

5.Vérifiez si les conditions créent un chemin complet.

6.Déterminez le résultat ou l'action de sortie.

7.Passez à l’échelon suivant ci-dessous et répétez le processus.

Symboles et fonctions essentiels de la logique à relais

Les symboles suivants sont couramment utilisés dans les schémas logiques à contacts pour représenter les dispositifs de contrôle, les entrées, les sorties et les fonctions du système.Comprendre ces symboles permet d'identifier les composants utilisés dans un système de contrôle et de comprendre leur objectif général.

Contacts NO ou NC

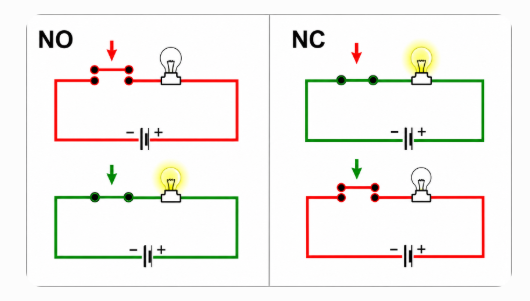

Figure 3. Comportement des contacts NO et NC affectant le flux de courant et l'état de sortie

Normalement ouvert (NON) et Normalement fermé (NC) les contacts sont des éléments de commutation courants utilisés dans les circuits de logique à relais et de contrôle.Bien que les deux contacts remplissent des fonctions similaires, ils fonctionnent différemment dans leurs états normal et activé.

Comment fonctionne la logique à relais dans la programmation d'automates

La logique à relais dans la programmation d'automates fonctionne via l'exécution de logiciels plutôt que par des connexions électriques physiques.Bien que les schémas à contacts ressemblent visuellement aux circuits de relais traditionnels, les automates traitent les instructions en interne à l'aide d'un logiciel programmé.Au lieu de s'appuyer sur des relais mécaniques, les automates surveillent en permanence les entrées, la logique du processus et les sorties de contrôle via un processus répétitif appelé le cycle de balayage.

Le cycle de scrutation de l'API est le processus opérationnel principal qui permet au contrôleur de réagir aux conditions changeantes.Au cours de chaque cycle, l'automate lit les conditions d'entrée, traite le programme logique à relais et met à jour les périphériques de sortie.Ce processus se produit en continu et à grande vitesse, permettant au système de réagir rapidement pendant le fonctionnement.

L'une des différences majeures entre la logique à relais API et la logique de relais traditionnelle réside dans le fait que les systèmes de relais dépendent de dispositifs physiques et de connexions de câblage.Les automates remplacent ces relais physiques par des instructions logicielles stockées en mémoire, facilitant ainsi les changements de système sans modifier les connexions matérielles.

En remplaçant les systèmes de relais mécaniques par un contrôle logiciel, les automates offrent une plus grande flexibilité, des modifications plus faciles, un traitement plus rapide et une efficacité améliorée tout en conservant un fonctionnement logique à relais familier.

Exemples de logique à relais API

Meilleures pratiques de conception logique à relais et considérations de sécurité

Pratiques de conception de diagrammes à contacts sécurisés

Le placement correct des composants affecte le fonctionnement et la fiabilité du système.De bonnes pratiques de conception améliorent la clarté du système, réduisent les erreurs de câblage et aident à prévenir les comportements inattendus.Les charges sont généralement placées près du côté droit d’un échelon pour maintenir une disposition cohérente et organisée.

Erreurs courantes de logique à contacts à éviter

De mauvais choix de conception peuvent créer de la confusion et entraîner de futurs problèmes lors du fonctionnement.Les erreurs courantes incluent des diagrammes peu clairs, des étiquettes incorrectes, un mauvais placement des composants, une organisation incohérente des réseaux et des mises à jour de documentation manquantes.Éviter ces erreurs permet de créer des systèmes de contrôle organisés et fiables.

Conseils de prévention des erreurs de logique à relais

L'utilisation d'étiquettes claires, d'une organisation cohérente des réseaux, d'un séquencement logique approprié et d'une documentation mise à jour peuvent réduire les erreurs de conception avant qu'elles n'affectent les performances du système.Les pratiques préventives améliorent la lisibilité et facilitent la maintenance future.

Exemples de dépannage de logique à relais
