Guide des LED RVB avec leurs types, utilisations, avantages et comparaisons
2025-10-14 7252

Les LED RVB ont changé la façon dont nous utilisons la lumière, facilitant la création de millions de couleurs avec uniquement du rouge, du vert et du bleu.Ils sont puissants, flexibles et parfaits pour vous.Dans cet article, discutons du fonctionnement des LED RVB, de leurs types, des options de contrôle, de la configuration Arduino, des utilisations créatives de l'éclairage, des meilleurs modèles, des avantages, des comparaisons, du dépannage et des conseils de sécurité.

Catalogue

Comprendre le fonctionnement des LED RVB

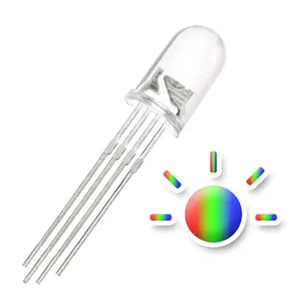

Les LED RVB combinent trois minuscules diodes électroluminescentes rouge, vert et bleu à l'intérieur d'un seul paquet.En ajustant la luminosité de chaque couleur, ils peuvent produire une large gamme de teintes en utilisant le modèle de couleur additive (le même principe utilisé dans les écrans d'ordinateur et les affichages numériques).

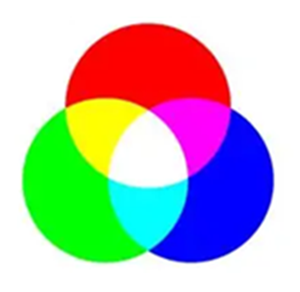

Figure 2. Modèle de couleur additif

Le modèle de couleur additive

Le modèle de couleur RVB crée des couleurs en mélangeant différentes intensités de lumière rouge, verte et bleue.Chaque canal de couleur contribue à la teinte et à la luminosité globales.

• Tous les canaux à pleine luminosité → blanc

• Tout éteint → noir

• Rouge + vert → jaune

• Vert + bleu → cyan

• Rouge + bleu → magenta

Comment fonctionne le mélange de couleurs ?

À l’intérieur d’une LED RVB, chaque diode émet de la lumière à une longueur d’onde spécifique :

• Rouge : 620 à 630 nm

• Vert : 520 à 530 nm

• Bleu : 460 à 470 nm

Lorsque ces longueurs d’onde se chevauchent, nos yeux les perçoivent comme des couleurs mélangées.L'ajustement du rapport de luminosité entre les trois détermine la teinte obtenue.Par exemple, réduire l’intensité du vert tout en gardant le rouge et le bleu élevés crée un ton violacé.

Contrôle de la luminosité et de l'intensité

Les LED RVB utilisent la modulation de largeur d'impulsion (PWM) pour contrôler la luminosité.PWM active et désactive rapidement chaque canal des milliers de fois par seconde.Plus un canal reste allumé pendant chaque cycle (le rapport cyclique), plus il apparaît brillant.Pour rendre les transitions plus fluides, de nombreux systèmes appliquent une correction gamma, compensant la façon dont l'œil humain perçoit la luminosité.

Création d'ions blancs et autres V ariat

Régler les trois canaux sur une luminosité égale produit une lumière presque blanche, même si elle peut avoir une légère teinte car les diodes RVB ne couvrent pas entièrement le spectre visible.Pour des blancs plus précis, les LED RGBW incluent une diode blanche supplémentaire.Les éclairages haut de gamme utilisent des systèmes RGBCCT (double blanc) pour une température de couleur réglable et des blancs plus propres, particulièrement utiles pour l'éclairage photographique ou vidéo.

Différents types de LED RVB

Une LED RVB standard a quatre broches: un pour chaque couleur et un terminal partagé.La broche la plus longue est la connexion commune (anode ou cathode).Chaque couleur a besoin de sa propre résistance pour limiter le courant.Étant donné que les LED rouges ont une tension directe inférieure, les valeurs des résistances peuvent différer légèrement.

LED RVB à anode commune

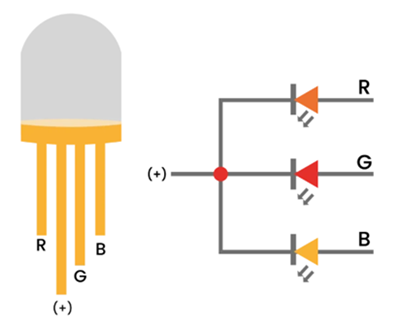

Figure 3. DEL RVB à anode commune

Toutes les anodes internes se connectent à une seule borne positive (VCC).Chaque broche de couleur passe par une résistance jusqu'au contrôleur, qui tire la broche FAIBLE pour activer cette couleur.

LED RVB à cathode commune

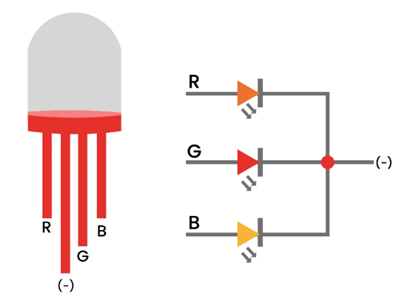

Figure 4. LED RVB à cathode commune

Toutes les cathodes sont connectées à la terre (GND).Le contrôleur envoie un signal ÉLEVÉ pour éclairer chaque couleur.

Fonctionnalité	Commun Anode	Commun Cathode
Broche commune	Positif (VCC)	Terre (GND)
Signal de commande	FAIBLE pour allumer	ÉLEVÉ pour allumer
Action du contrôleur	Courant absorbé	Sources actuelles
Facilité de codage	Nécessite un PWM inversé	MLI standard
Utilisations courantes	Bandes LED, alimentations partagées	Circuits simples

Méthodes de contrôle des LED RVB

Commandes embarquées - Pour les petites lumières ou les lampes à LED unique, les commandes intégrées avec boutons ou cadrans intégrés sont simples et rapides à utiliser, ce qui les rend idéales pour des configurations faciles ou des réglages rapides.

Contrôle des applications - Pour une configuration à domicile ou en studio, le contrôle des applications via des plateformes telles que COLBOR Studio, Philips Hue ou Govee Home offre des fonctionnalités intelligentes et une personnalisation complète.Vous pouvez changer les couleurs, régler la luminosité, synchroniser les lumières avec la musique, regrouper plusieurs luminaires ou même utiliser des assistants vocaux comme Alexa ou Google Home.

Télécommande - Si vos lumières LED sont installées hors de portée, les télécommandes utilisant des signaux infrarouges ou radio sont idéales car elles permettent des réglages faciles sans avoir besoin de Wi-Fi ou d'application.

Systèmes de contrôle avancés - Pour les installations plus grandes telles que les studios, les concerts ou les plateaux de tournage, les systèmes avancés comme le DMX512 ou le DMX sans fil (CRMX) offrent un contrôle précis, évolutif et synchronisé sur plusieurs lumières.

Connecter une LED RVB à une carte Arduino

Apprendre à contrôler une LED RVB avec Arduino est un excellent moyen de voir le mélange de couleurs en action.

Ce dont vous aurez besoin

•Arduino Uno

• LED RVB à cathode commune

• 3 résistances de 220 Ω

• Planche à pain et fils de liaison

Schéma de câblage

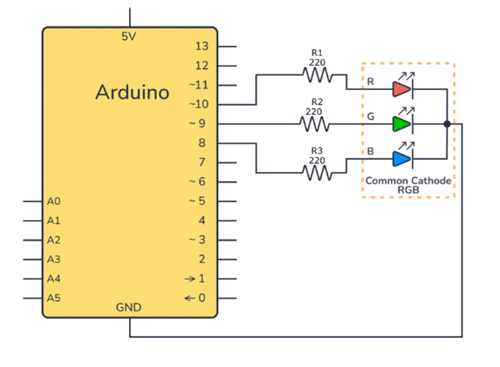

Figure 5. LED RVB à cathode commune sur une carte Arduino

Chaque broche de couleur utilise sa propre résistance.Ajustez les valeurs pour équilibrer la luminosité entre les couleurs. La broche cathodique commune de la LED RVB est connectée à la masse (GND), ce qui signifie que toutes les couleurs partagent la même connexion à la terre.En ajustant les signaux PWM envoyés par l'Arduino à chaque broche de couleur, vous pouvez contrôler la luminosité et le mélange de lumière rouge, verte et bleue pour créer différentes couleurs.

Exemple de code

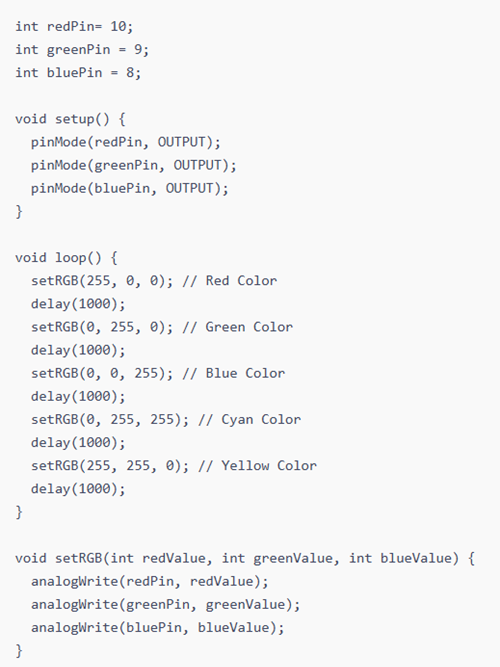

Figure 6. Valeurs RVB pour créer différentes couleurs à l'aide d'Arduino

Utilisation de MOSFET pour les bandes LED ou les LED RVB haute puissance

Lorsque vous utilisez des LED RVB haute puissance ou de longues bandes de LED, l’Arduino à lui seul ne peut pas fournir suffisamment de courant pour les piloter en toute sécurité.Pour résoudre ce problème, des MOSFET à canal N tels que l'IRLZ44N sont utilisés comme commutateurs.Chaque canal de couleur (rouge, vert et bleu) est contrôlé via un MOSFET séparé, permettant à l'Arduino de gérer la luminosité et la couleur à l'aide de signaux PWM sans surcharger ses broches.Les MOSFET gèrent le courant plus élevé directement depuis l'alimentation, tout en partageant une masse commune avec l'Arduino pour garantir un bon fonctionnement.Cette configuration permet un contrôle sûr et efficace de puissants systèmes d'éclairage RVB.

LED RVB adressables (WS2812B / SK6812)

Les LED adressables contiennent leurs propres petits contrôleurs, permettant un contrôle indépendant des couleurs.

Fonctionnalité	Analogique RVB	Adressable RVB
Câblage	3 broches PWM	1 broche de données
Contrôle	Couleur partagée	Couleurs individuelles
Bibliothèques	N / A	Adafruit NeoPixel, FastLED
Pouvoir	5V/12V	5V
Complexité	Facile	Sensible au timing

ajoutez une résistance de 470 Ω sur la ligne de données pour protéger la première LED des pics de tension.Placez un condensateur de 1 000 µF entre les bornes 5 V et GND au début de la bande pour stabiliser l'alimentation électrique et éviter le scintillement.Si vous utilisez un microcontrôleur 3,3 V, incluez un décaleur de niveau logique pour garantir une bonne communication entre le contrôleur et la bande LED 5 V.

Façons d'utiliser l'éclairage RVB pour la photo et la vidéo

1. Arrière-plans colorés : éclairer le sujet et l'arrière-plan séparément pour plus de profondeur.

2. Écran vert simulé : dirigez deux lumières RVB vertes vers un mur pour un travail de chrominance.

3. Éclairage multicolore : combinez des tons complémentaires (bleu/orange) pour un contraste cinématographique.

4. Ambiance cinématographique : les tons chauds sont confortables ;les tons froids évoquent le calme ou la tension.

5. Effets pratiques : utilisez les effets de feu, de police ou de scintillement intégrés pour plus d'authenticité.

Les meilleures LED RVB de COLBOR

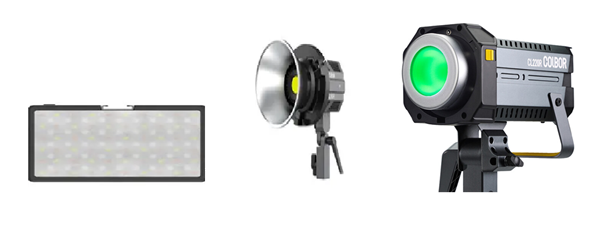

Figure 7. Différents modèles d’éclairage COLBOR RVB

Modèle	Sortir Pouvoir	Meilleur Pour	Caractéristiques
PL8R	8W	Voyages, configurations rapides	Compact, 13 effets, 5000mAh batterie
CL60R	60W	Home studios, streaming	Audio-réactif, monture Bowens, application contrôle
CL220R	220W	Prises de vue avancées	Système RGBCW, contrôle sans fil, corps en aluminium

Avantages de l'éclairage RVB

• Économe en énergie (souvent 75 % de moins que les ampoules traditionnelles)

• Longue durée de vie (plus de 25 000 heures typiques)

• Des millions d'options de couleurs

• Améliore l'humeur et la concentration

• Rendu des couleurs précis pour les créateurs (CRI élevé)

• Options d'application, de télécommande et de commande vocale

• Sortie de chaleur sûre et faible

• Fonctionne pour les maisons, les studios et les plateaux de tournage

Comparaison des LED RVB et des LED standard

Fonctionnalité	RVB DIRIGÉ	Standard DIRIGÉ
Sortie couleur	Mélange le rouge, le vert, le bleu pour des millions de nuances	Couleur fixe unique
Contrôle	Contrôleur ou application	Interrupteur ou variateur
Cas d'utilisation	Décoratif, créatif, scène	Éclairage général
Qualité blanche	RGBW/RGBCCT donne des blancs plus propres	Excellent
Complexité	Câblage plus avancé	Simple
Coût	Légèrement plus élevé	Inférieur
Efficacité	Aussi efficace	Haut
Durée de vie	Similaire	25 000 à 50 000 heures
Idéal pour	Studios, événements, travail créatif	Maisons, bureaux

Dépannage des problèmes courants de LED RVB

Couleurs incorrectes: Causé par des erreurs de câblage ;vérifiez l'ordre de vos broches et confirmez que le type de LED correspond à votre configuration.

Vaciller: Généralement dû à une alimentation instable ;sécurisez toutes les connexions et ajoutez des condensateurs pour lisser la tension.

Une couleur hors: Un canal ou une trace grillé peut provoquer cela ;remplacez la LED ou réparez le chemin endommagé.

Luminosité inégale: Se produit lorsque les résistances ne correspondent pas ;équilibrer les valeurs des résistances pour égaliser les niveaux de lumière.

Changements de couleur: Se produit lorsque la correction gamma n’est pas appliquée ;activer la correction gamma pour des fondus plus fluides.

Chute de tension: Commun sur les longs parcours ;utilisez des fils plus épais et injectez de l’énergie le long de la bande pour maintenir la luminosité.

Surchauffe: Causé par un courant excessif ;vérifier les valeurs des résistances et améliorer la dissipation thermique.

Problème logiciel: Provient d'un mappage incorrect des broches ;vérifiez votre code et assurez-vous que les broches correspondent au matériel.

Conseils d'entretien et de sécurité

• Faites correspondre la tension/le courant de votre LED à l'alimentation.

• Utilisez des connecteurs et des câbles de haute qualité.

• Permet la dissipation de la chaleur. Le support en aluminium aide.

• Nettoyez délicatement les lentilles et les diffuseurs.

• Rangez les lumières au frais et au sec.

• Gardez le micrologiciel et les applications à jour.

• Testez régulièrement les lumières avant les tournages importants.

Conclusion

Les LED RVB vous permettent de contrôler la couleur, l'ambiance et la luminosité avec précision.Des simples projets de bricolage aux configurations d'éclairage créatives, ils facilitent la conception de l'atmosphère de votre choix.Une fois que vous avez compris leur fonctionnement, vous pouvez les utiliser n'importe où, de votre bureau à une configuration de studio complète.
