Microcontrôleur Attiny13A: de l'épingle aux spécifications de performance
2024-11-07 9550

Le microcontrôleur ATtiny13A combine l'abordabilité avec des performances efficaces grâce à ses CMO 8 bits et à l'architecture AVR RISC, ce qui rend le meilleur possible pour les applications sensibles à l'énergie.Sa simplicité et sa faible consommation d'énergie sont requises principalement dans les modifications de l'IoT.Soutenu par une communauté solide, l'Attiny13a assure des opérations rentables et fiables.Découvrez comment l'attiny13a peut améliorer vos projets en équilibrant efficacement les performances et l'efficacité.

Catalogue

1. Configuration de la broche Attiny13A

2. Modèle CAD ATTINY13A

3. Analyse de l'Attiny 13A

4. Diagramme de bloc d'attiny13a

5. Spécifications techniques de l'Attiny13a

6. Composants avec des caractéristiques similaires

7. Caractéristiques de l'Attiny13a

8. Analyse comparative d'Attiny13a et Attiny13

9. Options d'emballage pour l'attiny13a

10. Fabrication d'attiny13a

ATtiny13A

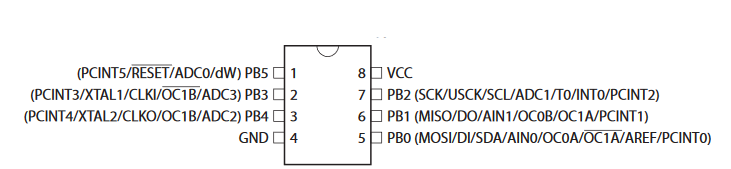

Configuration de la broche d'attiny13a

ATtiny13A Pinout

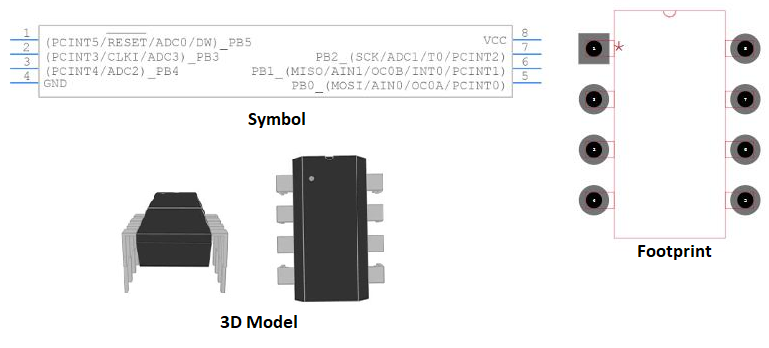

Modèle CAD ATTINY13A

ATtiny13A CAD Model

Analyse de l'Attiny 13A

Le Attiny13a Le microcontrôleur est célébré pour son efficacité énergétique, capable d'exécuter rapidement un large éventail d'instructions avec des performances près de 1 MIP par MHz.Cela vous permet d'équilibrer la consommation d'énergie avec la vitesse de traitement, de base pour développer de petits appareils à batterie.Cette efficacité prolonge la durée de vie de la batterie, réduisant le besoin de remplacements fréquents, ce qui est largement précieux dans l'électronique mobile.La capacité d'Attiny13a à affiner la puissance et la vitesse est dangereuse pour les appareils à basse énergie et hautes performances comme les appareils portables, à soutenir le développement de dispositifs durables et à contribuer à la conservation de l'environnement.

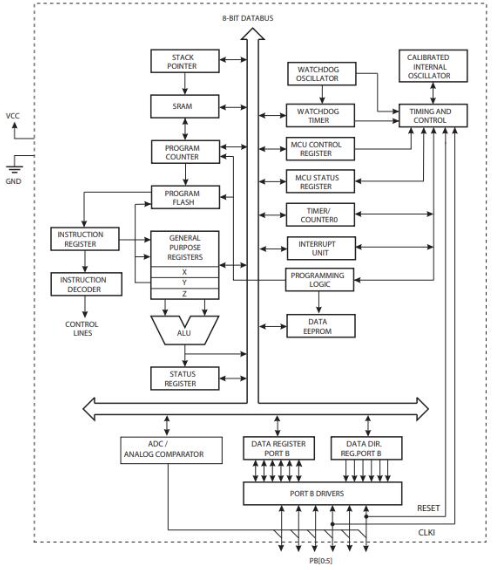

Diagramme de bloc ATTINY13A

ATtiny13A Block Diagram

Spécifications techniques de l'Attiny13a

Fonctionnalité	Détails
Taper	Paramètre
Avance d'usine Temps	8 semaines
Contact Placage	Étain
Monter	Par le trou
Type de montage	Par le trou
Emballer / Cas	8-Dip (0,300, 7,62 mm)
Nombre de Broches	8
Données Convertisseurs	A / D 4x10b
Nombre de I / os	6
Chien de garde Chronomètre	Oui
Opération Température	-40 ° C ~ 85 ° C TA
Conditionnement	Tube
Série	AVR® ATTINY
Publié	2004
Code JESD-609	E3
Code pbfree	Oui
Statut de partie	Actif
Humidité Niveau de sensibilité (MSL)	1 (illimité)
Nombre de Terminaison	8
Terminal Position	DOUBLE
Fournir Tension	5V
Fréquence	20 MHz
Partie de base Nombre	Attiny13a
Fournir Tension-max (VSUP)	5,5 V
Interface	Spice
Taille de la mémoire	1KB
Oscillateur Taper	Interne
Taille RAM	64 x 8
Tension - Alimentation (VCC / VDD)	1,8 V ~ 5,5 V
UPS / UCS / périphérique Type ICS	Microcontrôleur, RISC
Cœur Processeur	AVR
Périphériques	Mélanger Détecter / réinitialiser, por, pwm, wdt
Programme Type de mémoire	ÉCLAIR
Taille de base	8 bits
Programme Taille de la mémoire	1kb 512 x 16
Taille	8
A adc	OUI
Canaux DMA	NON
Bus de données Largeur	8b
Bus d'adresse Largeur	8b
Taille de l'éprom	64 x 8
Nombre d'ADC Canaux	4
Nombre de PWM Canaux	2
Nombre de SPI Canaux	1
Hauteur	4,953 mm
Longueur	10,16 mm
Largeur	7,112 mm
Atteindre SVHC	Pas de SVHC
Radiation Durcissement	Non
Statut ROHS	Rohs3 Conforme
Avance libre	Avance libre

Composants avec des caractéristiques similaires

Fonctionnalité	Attiny13a-pu	Attiny13v-10pq	Attiny13-20pu	Attiny13v-10pu
Fabricant	Puce Technologie	Puce Technologie	Puce Technologie	Technologie des micropuces
Emballer / Cas	8-Dip (0,300, 7,62 mm)	8-Dip (0,300, 7,62 mm)	8-Dip (0,300, 7,62 mm)	8-Dip (0,300, 7,62 mm)
Nombre de Broches	8	8	8	8
Bus de données Largeur	8 b	8 b	8 b	8 b
Nombre d'E / S	6	6	6	6
Interface	Spice	Spice	Spice	Spice
Taille de la mémoire	1 kb	1 kb	1 kb	1 kb
Fournir Tension	5 V	3 V	5 V	3 V
Périphériques	Mélanger Détecter / réinitialiser, por, pwm, wdt	Mélanger Détecter / réinitialiser, por, pwm, wdt	Mélanger Détecter / réinitialiser, por, pwm, wdt	Mélanger Détecter / réinitialiser, por, pwm, wdt

Caractéristiques de l'attiny13a

Fonctionnalité	Détails
Cœur	Haute performance, Microcontrôleur à faible puissance AVR® 8 bits
Architecture	RISC avancé Architecture
Instructions	120 puissant Instructions - La plupart des cycles d'horloge unique
Général Régisters d'objectif	32 x 8 Registres de travail à usage général
Opération	Entièrement statique Opération
Performance	Jusqu'à 20 mips Débit à 20 MHz
Mémoire de la mémoire	1k octets de Flash auto-programmable dans le système
Eeprom	64 octets
Sram	64 octets Sram interne
Écrire / effacer Cycles	10 000 Flash / 100 000 eeprom
Données Rétention	20 ans à 85 ° C / 100 Années à 25 ° C
Sécurité	Programmation Verrouiller pour l'auto-programmation Flash & EEPROM Sécurité des données
Minuterie / compteur	Un 8 bits Minuterie / compteur avec Prescaler et deux canaux PWM
ADC	4 canaux, ADC 10 bits avec référence de tension interne
Chien de garde Minuteur	Programmable Timer de chien de garde avec oscillateur sur puce séparé
Analogique Comparateur	Sur puce Comparateur analogique
Système de débogage	débogage Système de débogage sur puce
Programmabilité	En système Programmable via le port SPI
Interrompre Sources	Externe et Sources d'interruption internes
Modes d'alimentation	Faible puissance Modes inactifs, réduction du bruit ADC et de puissance
Réinitialiser le circuit	Amélioré Circuit de réinitialisation de puissance
Mélanger Détection	Programmable Circuit de détection Bourt-out avec fonction de désactivation du logiciel
Oscillateur	Interne Oscillateur calibré
Lignes d'E / S	8 broches PDIP / SOIC, 10-PAD MLF, 20-PAD MLF: six lignes d'E / S programmables
Opération Tension	1.8 - 5.5 V
Grade de vitesse	0 - 4 MHz @ 1,8 - 5,5 V, 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
Température Gamme	Industriel
Consommation d'énergie (Mode actif)	190 µA à 1,8 V et 1 MHz
Pouvoir Consommation (mode inactif)	24 µA à 1,8 V et 1 MHz

Analyse comparative d'Attiny13a et Attiny13

Les microcontrôleurs AVR, en particulier ceux de la gamme Attiny, sont célébrés pour leur compacité et leur efficacité.Le Attiny13 et ATtiny13a se différencient par des mises à niveau significatives, chacune transportant des traits distinctifs ayant un impact sur la sélection des composants pour des applications uniques.En tant que symbole du raffinement technologique, l'Attiny13a présente la technologie "Picopower".Cette amélioration stimule la conservation de l'énergie, permettant aux dispositifs de prospérer dans des situations sensibles à la puissance sans compromettre la stabilité de tension ou de fréquence.L'utilisation de dispositifs prolongée est directement soutenue par des conceptions d'économie d'énergie, démontrant que l'innovation dans l'efficacité énergétique se traduit par une convivialité étendue et une durabilité améliorée de conception.

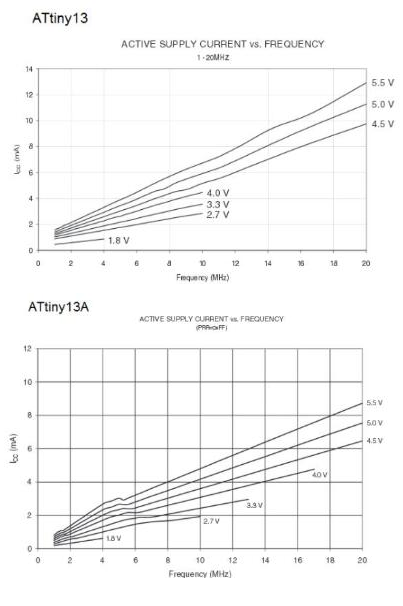

ATtiny13 vs ATtiny13A

En ce qui concerne les différences de compatibilité du code, l'Attiny13a doit être compatible avec le code et les binaires écrits pour l'Attiny13, car ils partagent les mêmes ensembles d'instructions et la plupart des périphériques.Cependant, la compatibilité ne s'applique pas nécessairement à l'inverse: bien qu'elles soient largement similaires, l'Attiny13a comprend des registres supplémentaires tels que le PRR (Power Reduction Register) et BODCR (Brown-Out Detector Control Register) que l'Attiny13 manque.

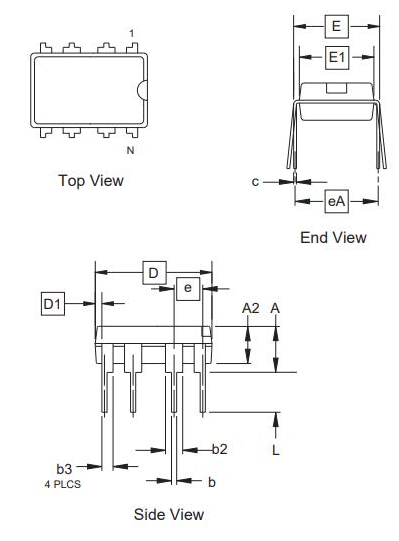

Options d'emballage pour l'attiny13a

Packaging Options for the ATtiny13A

Symbole	Min	Nom	Max	Note
UN			0,210	2
A2	0,115	0.130	0.195
b	0,014	0,018	0,022	5
b2	0,045	0,60	0,070	6
b3	0,03	0,039	0,045	6
c	0,008	0,010	0,014
D	0,355	0,365	0,400	3
D1	0,005			3
E	0,300	0,310	0,325	4
E1	0,240	0,250	0,280	3
e	0,100 bsc
EA	0,300 bsc			4
L	0,115	0.130	0,150	2

Fabrication d'attiny13a

Microchip Technology Incorporated est l'un des principaux fournisseurs de solutions de contrôle intégrées intelligentes, connectées et sécurisées.Leur large gamme d'outils de développement et de portefeuille de produits larges permettent aux clients d'améliorer l'efficacité opérationnelle, de réduire les coûts et d'accélérer l'entrée du marché.Microchip prend en charge l'innovation dans divers secteurs avec leurs outils polyvalents et diverses offres de produits, qui vont des microcontrôleurs aux circuits intégrés complexes, répondant aux besoins uniques des industries telles que l'automobile, l'industrie et l'électronique.

Fiche technique PDF

À PROPOS DE NOUS Satisfaction client à chaque fois. Confiance mutuelle et intérêts communs. ARIAT TECH a établi des relations de coopération stables et à long terme avec de nombreux fabricants et agents." Traiter les clients avec des matériaux authentiques et faire du service le cœur", toute la qualité sera vérifiée sans problème et passera des tests professionnels.
Les produits au meilleur rapport qualité-prix et le meilleur service sont notre engagement éternel.
