Un guide simple sur les interrupteurs et les symboles des boutons-poussoirs
2025-11-26 2369

Les interrupteurs et les boutons-poussoirs sont des éléments de base utilisés pour contrôler l’électricité dans de nombreux appareils.Ils vous permettent d'allumer ou d'éteindre des choses, de démarrer ou d'arrêter des actions ou de choisir différentes fonctions.Dans ce guide, vous apprendrez ce que sont les interrupteurs et les boutons, comment ils fonctionnent, ce que signifient leurs symboles et comment choisir celui qui convient le mieux à vos besoins.

Catalogue

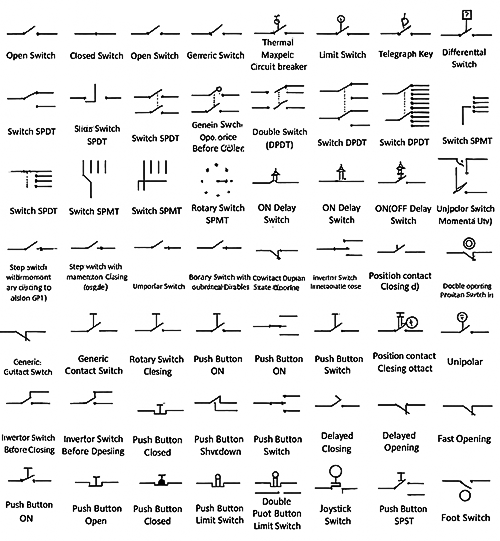

Figure 1. Symboles des interrupteurs et des boutons-poussoirs

Qu'est-ce que les interrupteurs et les boutons ?

Commutateurs et boutons sont des composants électriques importants utilisés pour contrôler le flux de courant dans un circuit.Ils fonctionnent soit en complétant le circuit pour permettre le passage de l’électricité, soit en l’interrompant pour arrêter le flux.Un interrupteur reste généralement dans la position dans laquelle il est réglé, comme ON ou OFF, jusqu'à ce qu'il soit modifié manuellement, ce qui le rend approprié pour un contrôle continu.En revanche, un bouton est généralement un dispositif momentané qui ne modifie le circuit que lorsqu'il est enfoncé, ce qui est idéal pour des actions courtes comme le démarrage, l'arrêt ou le déclenchement de fonctions.Les interrupteurs et les boutons sont largement utilisés dans les appareils électroniques, les appareils électroménagers, les machines industrielles et les systèmes de contrôle pour fournir un fonctionnement fiable, simple et sûr.

Comment fonctionnent les interrupteurs et les boutons-poussoirs

Les interrupteurs et les boutons-poussoirs fonctionnent contrôler le chemin électrique dans un circuit, vous permettant de démarrer, d'arrêter ou de modifier la façon dont l'électricité circule.Un interrupteur fonctionne en ouvrant ou en fermant le circuit : lorsqu'il est fermé, les contacts se touchent et l'électricité peut passer ;lorsqu'il est ouvert, les contacts se séparent et le courant s'arrête.De nombreux interrupteurs restent dans leur position sélectionnée jusqu'à ce qu'ils soient modifiés manuellement, ce qui les rend parfaits pour un contrôle marche/arrêt continu.Les boutons-poussoirs, en revanche, sont généralement momentanés, ils ne modifient le circuit que lorsqu'ils sont enfoncés.Appuyer sur un bouton-poussoir complète le circuit (dans un bouton normalement ouvert) ou l'interrompt (dans un bouton normalement fermé), et le circuit revient à son état d'origine une fois relâché.Ensemble, les interrupteurs et les boutons-poussoirs offrent des méthodes simples et fiables pour contrôler les machines, l'électronique et les systèmes automatisés en gérant quand et comment l'électricité circule.

Significations et définitions des symboles

Cette section explique les symboles courants des interrupteurs et des boutons-poussoirs que vous voyez dans les schémas de circuit.Chaque symbole a un but, et leur compréhension facilite la lecture des circuits et la connaissance du fonctionnement de chaque pièce.

Ouvrir le commutateur

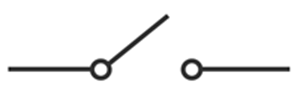

Figure 2. Symbole de commutateur ouvert

Un interrupteur ouvert indique que le circuit est interrompu et que le courant électrique ne peut pas le traverser.Cela représente l'état OFF, où les contacts sont séparés et aucune conduction ne se produit.Open Switch est utilisé dans les diagrammes pour montrer qu’une branche de circuit est inactive ou intentionnellement déconnectée.

Interrupteur fermé

Figure 3. Symbole d'interrupteur fermé

Un interrupteur fermé montre le circuit dans un état terminé, permettant au courant de circuler.C'est l'état ON d'un interrupteur.L'interrupteur fermé indique que l'alimentation est fournie à la charge ou à l'appareil connecté.

Commutateur générique

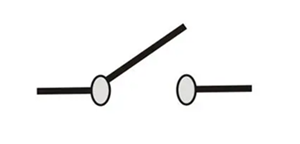

Figure 4. Symbole de commutateur générique

Ce symbole représente un commutateur dont le type spécifique n'est pas défini.Il est généralement utilisé dans les diagrammes où seule la présence d'un interrupteur compte, et non son style mécanique.Il sert d’espace réservé universel pour de nombreux types de commutateurs.

Disjoncteur magnéto-thermique

Figure 5. Symbole du disjoncteur magnéto-thermique

Un dispositif de protection qui utilise à la fois les effets thermiques et magnétiques pour couper le circuit en cas de surcharge ou de court-circuit.L'élément thermique réagit à une surintensité prolongée en chauffant et en pliant une bande métallique.L'élément magnétique se déclenche instantanément lorsqu'il est exposé à un courant de défaut élevé.

Fin de course

Figure 6. Symbole de fin de course

Un interrupteur mécanique activé lorsqu'une pièce de la machine atteint une position physique spécifique.On le retrouve généralement en automatisme pour détecter les mouvements de fin de course.Ces interrupteurs aident à prévenir les dépassements mécaniques et à protéger l'équipement.

Clé télégraphique

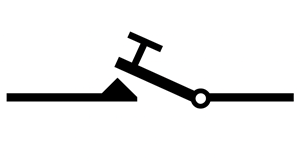

Figure 7. Symbole de clé télégraphique

Un interrupteur momentané à commande manuelle historiquement utilisé pour la communication en code Morse.Appuyer sur la touche termine le circuit, générant des signaux.Bien qu'ancien, le symbole persiste pour représenter de simples interrupteurs à contact momentané.

Commutateur différentiel

Figure 8. Symbole du commutateur différentiel

Cet interrupteur fonctionne lorsqu'une différence entre deux valeurs ou signaux électriques est détectée.Il fait partie des circuits de protection ou de surveillance.Le concept garantit que le comportement de commutation dépend de l'ion v ariat plutôt que de la valeur absolue.

Commutateur de compteur d'impulsions

Figure 9. Symbole du commutateur du compteur d'impulsions

Utilisé dans les systèmes qui doivent compter des impulsions électriques ou mécaniques.Chaque actionnement produit une impulsion distincte pour les mécanismes de comptage.On le trouve couramment dans les appareils de mesure ou par étapes.

Commutateur SPST

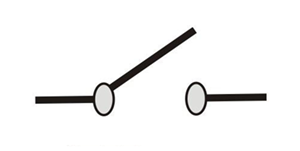

Figure 10. Symbole du commutateur SPST

Un interrupteur unipolaire unidirectionnel contrôle un circuit avec une simple fonction marche/arrêt.Il s’agit du type de commutateur le plus basique et le plus utilisé.Idéal pour le contrôle de puissance de base ou la commutation de signal.

Commutateur SPDT

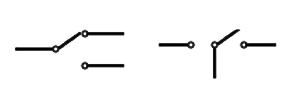

Figure 11. Symbole du commutateur SPDT

Un commutateur unipolaire double direction achemine une seule entrée vers l'une des deux sorties.SPDT peut rediriger les signaux ou permettre la sélection entre deux circuits.Trouvé dans les équipements radio ou les panneaux de commande.

Commutateur DPST

Figure 12. Symbole du commutateur DPST

Un interrupteur bipolaire unidirectionnel contrôle simultanément deux circuits indépendants avec une seule action.Cela le rend parfait pour commuter des lignes à double tension ou assurer une isolation.Les deux circuits s'ouvrent et se ferment ensemble.

Commutateur DPDT

Figure 13. Symbole du commutateur DPDT

Un interrupteur bipolaire bidirectionnel fonctionne comme deux interrupteurs SPDT liés mécaniquement.DPDT peut inverser la polarité, commuter des circuits ou effectuer un routage plus complexe.Couramment appliqué dans le contrôle de la direction du moteur.

Interrupteur à glissière DPDT

Figure 14. Symbole DPDT de l'interrupteur à glissière

Un commutateur DPDT actionné en faisant glisser une petite languette ou un actionneur.DPDT permet de commuter deux circuits entre deux positions.Trouvé dans les petits appareils et instruments électroniques.

Commutateur rotatif (ouvert/fermé)

Figure 15. Symbole du commutateur rotatif

Un commutateur rotatif change d'état en tournant un bouton mécanique.Le commutateur rotatif peut basculer entre les positions ouverte et fermée ou entre plusieurs états sélectionnables.Fréquemment utilisé dans les commandes de panneau et les interfaces utilisateur.

Sélecteur

Figure 16. Symbole du sélecteur

Un interrupteur multiposition utilisé dans les panneaux et appareils industriels.Le sélecteur vous permet de choisir entre différents modes de fonctionnement ou fonctions.Les sélecteurs sont généralement actionnés manuellement et offrent un retour d'information clair sur la position.

PAS de bouton poussoir

Figure 17. Symbole du bouton-poussoir NON

Un bouton-poussoir normalement ouvert (NO).Dans son état de repos, le circuit est ouvert (OFF).Appuyer sur le bouton ferme le circuit (ON) et le relâcher ramène l'interrupteur en position ouverte.

Bouton-poussoir NC

Figure 18. Symbole du bouton-poussoir NC

Un bouton-poussoir normalement fermé (NC).Il reste fermé (ON) dans son état normal.Une pression sur le bouton ouvre le circuit (OFF) et un relâchement rétablit la position fermée.

Bouton poussoir verrouillable

Figure 19. Symbole du bouton-poussoir verrouillable

Un bouton poussoir avec un mécanisme de verrouillage.Il revient automatiquement à sa position normale à moins d'être verrouillé manuellement, permettant au bouton de rester engagé.

Bouton-poussoir champignon à ouverture positive

Figure 20. Symbole du bouton-poussoir en forme de champignon à ouverture positive

Un bouton-poussoir à tête champignon conçu avec un mécanisme d'ouverture positive.Lorsqu'il est actionné, il force physiquement les contacts, garantissant une ouverture fiable dans les applications de sécurité.

Bouton-poussoir à prise positive

Figure 21. Symbole du bouton-poussoir de mise en position positive

Un bouton poussoir qui assure un engagement de contact définitif.Lorsqu'ils sont enfoncés, les contacts se ferment fermement et de manière fiable en position fermée (ON).

Minuterie

Figure 22. Symbole de la minuterie

Un interrupteur contrôlé par une minuterie mécanique.Il ouvre ou ferme un circuit après un intervalle de temps prédéfini, généralement à l'aide d'un mécanisme d'horlogerie.

Interrupteur à ouverture retardée

Figure 23. Symbole de l'interrupteur à ouverture retardée

Un interrupteur qui, lorsqu'il est déplacé de ON à OFF, maintient le contact pendant un court instant avant d'ouvrir complètement le circuit.

Interrupteur à ouverture rapide

Figure 24. Symbole de l'interrupteur à ouverture rapide

Un interrupteur qui ouvre instantanément ses contacts lors de l'actionnement, entraînant une transition rapide vers l'état OFF.

Interrupteur à fermeture retardée

Figure 25. Symbole de l'interrupteur à fermeture retardée

Un interrupteur dont les contacts ne se ferment pas immédiatement après l'actionnement.Un bref délai se produit avant que le circuit atteigne l'état fermé (ON).

Interrupteur à fermeture rapide

Figure 26. Symbole de l'interrupteur à fermeture rapide

Un interrupteur conçu pour fermer ses contacts instantanément lorsqu'il est actionné, entraînant une transition rapide vers l'état ON.

Interrupteur à pression

Figure 27. Symbole du commutateur Push-to-Make

Un bouton poussoir normalement ouvert.Appuyer et maintenir enfoncé ferme le circuit (ON), et le relâcher ramène l'interrupteur en position ouverte (OFF).

Commutateur à manette

Figure 28. Symbole du commutateur du joystick

Un interrupteur actionné par un levier ou un joystick.Déplacer le stick modifie les connexions entre les terminaux.Couramment utilisé dans les contrôleurs, les grues industrielles et les équipements lourds.

Bouton poussoir SPDT

Figure 29. Symbole SPDT du bouton-poussoir

Un bouton poussoir unipolaire bidirectionnel.Les deux positions de sortie sont actives (ON), en fonction de la position du bouton.Appuyer et maintenir enfoncé change la connexion à l'autre terminal ;la libération le ramène à la valeur par défaut.

Interrupteur à pression

Figure 30. Symbole de l'interrupteur Push-to- Break

Un bouton poussoir normalement fermé.Appuyer et maintenir enfoncé ouvre (coupe) le circuit, et le relâcher restaure l'état fermé (ON).

Fin de course à bouton-poussoir

Figure 31. Symbole de fin de course à bouton-poussoir

Un interrupteur de fin de course à actionnement mécanique utilisant un mécanisme à bouton-poussoir.Il ouvre ou ferme des circuits en fonction du mouvement de la machine ou du contact avec un objet.

Fin de course à bouton-poussoir bipolaire

Figure 32. Symbole de fin de course à bouton-poussoir bipolaire

Un interrupteur de fin de course à deux pôles, lui permettant de contrôler deux circuits simultanément.Lorsqu'il est actionné, un circuit est ouvert tandis que l'autre peut être fermé.

Bouton poussoir DPDT

Figure 33. Symbole DPDT du bouton-poussoir

Un bouton-poussoir bipolaire à double direction qui commute deux circuits à la fois.Appuyer sur le bouton coupe un circuit et crée l'autre, et relâcher ramène les deux à leur état d'origine.

Interrupteur à flotteur

Figure 34. Symbole de l'interrupteur à flotteur

Un interrupteur de niveau de liquide qui ouvre ou ferme un circuit en fonction de la position d'un flotteur.Il s'active lorsque le liquide monte ou descend jusqu'à un niveau défini.

Interrupteur thermique

Figure 35. Symbole du commutateur thermique

Un interrupteur sensible à la température qui s'actionne lorsqu'une température prédéfinie est atteinte.Elle revient à la normale lorsque la température redescend en dessous du seuil.

Interrupteur thermique NC

Figure 36. Symbole du commutateur thermique NC

Un interrupteur thermique normalement fermé.À température normale, il reste allumé, mais si la température dépasse un point de consigne, il ouvre le circuit.Il se referme lorsque la température baisse.

PAS d'interrupteur thermique

Figure 37. Symbole de commutateur thermique NON

Un interrupteur thermique normalement ouvert.À température normale, il reste éteint, mais lorsque la température dépasse un seuil, il ferme le circuit.Il se rouvre lorsque la température diminue.

Sélecteur

Figure 38. Symbole du sélecteur

Un commutateur rotatif avec deux positions sélectionnables ou plus.Il peut contrôler un ou plusieurs circuits selon la configuration.

Démarreur

Figure 39. Symbole du démarreur

Un interrupteur utilisé dans les circuits d'éclairage fluorescent pour préchauffer les électrodes de la lampe et fournir une impulsion d'allumage contrôlée pour démarrer la lampe.

Interrupteur à mercure

Figure 40. Symbole de l'interrupteur à mercure

Un interrupteur activé par l'inclinaison contenant du mercure.L'inclinaison de l'appareil provoque le déplacement du mercure et la connexion ou la déconnexion des bornes, complétant ou ouvrant le circuit.

Interrupteur à pédale

Figure 41. Symbole de l'interrupteur à commande au pied

Un interrupteur mécaniquement robuste actionné par la pression du pied.Couramment utilisé dans le contrôle des machines, il effectue une action de commutation unipolaire.

Commutateur DPST BBM

Figure 42. Symbole du commutateur DPST BBM

Un interrupteur bipolaire unidirectionnel utilisant un mécanisme de coupure avant fabrication (BBM).Il ouvre un circuit avant de fermer le second.

Commutateur DIP

Figure 43. Symbole du commutateur DIP

Un ensemble de commutateurs DIP (Dual Inline Package) contenant plusieurs commutateurs miniatures dans un boîtier compact.Couramment utilisé sur les cartes de circuits imprimés pour la configuration et la sélection des paramètres.

Interrupteur de proximité

Figure 44. Symbole du commutateur de proximité

Un interrupteur à capteur sans contact qui s'active lorsqu'un objet entre dans sa plage de détection.Il est utilisé dans l'automatisation, les compteurs, les alarmes et le contrôle logique.

Interrupteur de lampe au néon

Figure 45. Symbole de l'interrupteur de la lampe au néon

Un interrupteur unipolaire avec un voyant néon intégré.La lampe indique quand le courant circule à travers l'interrupteur.

Comment choisir le bon interrupteur

Choisir les bons commutateurs implique d’adapter la conception, la puissance électrique et la fonction du commutateur aux besoins de votre circuit ou de votre application.

Identifiez la fonction dont vous avez besoin -Déterminez si l'interrupteur allumera/éteindra quelque chose, sélectionnera les modes, inversera la direction ou fournira un contrôle momentané.Précisez si l’interrupteur doit rester en position ou revenir automatiquement.

Vérifiez les caractéristiques électriques - Assurez-vous que l'interrupteur peut gérer la tension (V) et le courant (A) requis.Choisissez toujours des valeurs supérieures à la charge réelle pour des raisons de sécurité et de durabilité.

Sélectionnez la configuration de contact correcte - Décidez si vous avez besoin de SPST, SPDT, DPST ou DPDT.Choisissez entre des contacts normalement ouverts (NO) ou normalement fermés (NC).

Tenir compte de l'environnement - Pour une utilisation extérieure ou industrielle, choisissez des interrupteurs avec des indices IP appropriés (protection eau/poussière).Recherchez des conceptions robustes si le commutateur est confronté à des vibrations, de la chaleur ou de l’humidité.

Choisissez le style d'actionneur - Choisissez parmi les interrupteurs à bascule, à bascule, à bouton-poussoir, à sélecteur, rotatifs ou coulissants.Choisissez un style adapté à votre confort et au design de l’appareil.

Assurer un montage et une taille appropriés - Vérifiez l'épaisseur du panneau, la taille du trou de montage et l'espace disponible.Assurez-vous que le commutateur est physiquement adapté et peut être câblé correctement.

Évaluer la sécurité et les normes - Recherchez des interrupteurs certifiés par UL, IEC, CE ou d'autres agences de sécurité.Pour les arrêts d'urgence ou les circuits de sécurité, choisissez des interrupteurs dotés de mécanismes d'ouverture positive.

Conclusion

Les interrupteurs et les boutons-poussoirs sont de petites pièces, mais ils sont très importants pour que les appareils électriques fonctionnent correctement et en toute sécurité.En comprenant comment ils fonctionnent et ce que signifient leurs symboles, il devient plus facile de les utiliser et de choisir le bon type.Grâce à ces connaissances, vous pouvez sélectionner le bon commutateur pour n’importe quel projet ou équipement.
