Un guide complet sur l'historique, les spécifications et les utilisations des transistors à effet de champ (FET)
2025-10-08 9153

Le transistor à effet de champ (FET) est l'une des inventions les plus importantes de l'électronique moderne.Depuis son premier concept dans les années 1920 jusqu’aux MOSFET avancés d’aujourd’hui, il a transformé la façon dont les appareils contrôlent et amplifient le courant.Les FET sont connus pour leur rendement élevé, leur faible bruit et leur commutation rapide.Dans cet article, discutons de l'histoire, des bases, du principe de fonctionnement, des types, des spécifications, des conceptions de circuits, des applications, de la comparaison avec les BJT, des avantages et des inconvénients, ainsi que des tendances futures des transistors à effet de champ (FET).

Catalogue

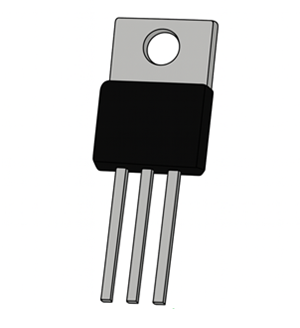

Qu'est-ce qu'un transistor à effet de champ (FET) ?

Un FET contrôle le courant dans un canal semi-conducteur avec une tension appliquée à la grille.Les trois bornes sont la source, le drain et la porte.La tension de grille élargit ou rétrécit le chemin conducteur, ce qui définit le courant entre la source et le drain.

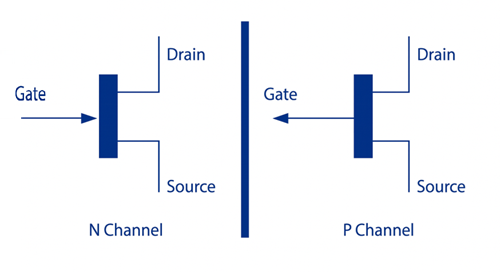

Figure 2. Symbole des transistors à effet de champ (FET)

Les canaux peuvent être de type N ou de type P.Les appareils sont disponibles en mode amélioration (normalement éteint) et en mode épuisement (normalement activé).Étant donné que le contrôle s'effectue par champ électrique plutôt que par courant de grille, les FET ont une impédance d'entrée très élevée.

Comment fonctionne un transistor à effet de champ (FET) ?

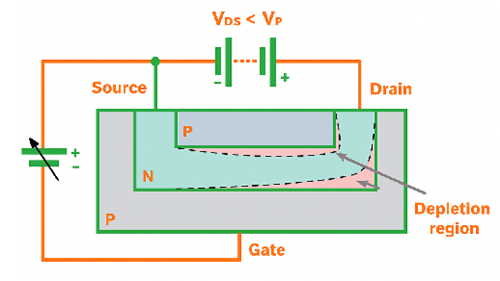

Figure 3. Fonctionnement du transistor à effet de champ (FET)

Un FET contrôle le flux de courant à travers un canal semi-conducteur en utilisant la tension appliquée à la grille.Cette tension génère un champ électrique qui modifie le nombre d’électrons ou de trous porteurs de charge dans le canal, ajustant ainsi la facilité avec laquelle le courant circule de la source au drain.

Dans les FET à canal N, une tension de grille positive attire les électrons et augmente le flux de courant, tandis qu'une tension négative le réduit.Dans les FET à canal P, le comportement est inversé.

Comme presque aucun courant ne circule dans la grille isolée, les FET ont une impédance d'entrée très élevée.Cela les rend efficaces pour les applications analogiques et numériques.

Un moyen simple de visualiser cela est d'imaginer une vanne d'eau : la source est le réservoir d'eau, le drain est la sortie et la vanne agit comme une vanne contrôlant le débit.En ajustant la tension du portail, vous pouvez réguler finement le courant, tout comme tourner une vanne contrôle le débit d'eau.

Types de transistors à effet de champ (FET) et leurs fonctions

1. Jonction FET (JFET): Utilise une jonction p-n polarisée en inverse pour contrôler le flux de courant.Fonctionne en mode d'épuisement et est idéal pour les applications à faible bruit et à haute impédance d'entrée telles que les préamplis et capteurs audio.

2. MOSFET: Le type FET le plus courant, utilisant une grille isolée pour obtenir une impédance d'entrée très élevée.

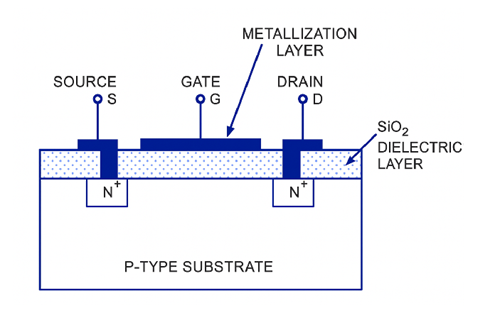

Figure 4. Transistor MOSFET amélioré

• Les MOSFET en mode d'amélioration sont désactivés à tension nulle et conducteurs lorsqu'une tension est appliquée.

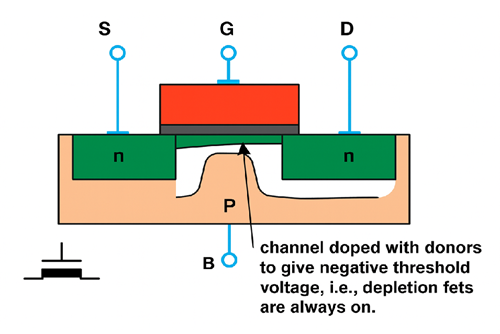

Figure 5. Transistor MOSFET à appauvrissement

• Les MOSFET en mode appauvrissement conduisent à une tension nulle et se désactivent avec une polarisation inverse.

3. MOSFET à double porte: Fournit une isolation et un contrôle améliorés, largement utilisés dans les amplificateurs RF et les circuits de communication.

4. MESFET: Utilise des matériaux comme l'arséniure de gallium (GaAs) pour les systèmes micro-ondes et satellites à grande vitesse.

5. HEMT/PHEMT: Conçu pour les applications ultra haute fréquence et à faible bruit telles que les radars et les communications sans fil.

6. FinFET: Une structure 3D qui réduit les fuites de courant, utilisée dans les processeurs et les appareils mobiles modernes.

7. VMOS/FET de puissance: Présentent un chemin de courant vertical pour un rendement élevé dans les alimentations, les convertisseurs et les circuits de commande de moteur.

Spécifications du transistor à effet de champ (FET)

Spécification Catégorie	Paramètre	Description
Notes maximales	VDS (Tension drain-source)	Tension maximale entre drain et source avant panne.
	VGS (Tension grille-source)	Plage de tension de grille sécurisée ; le dépasser peut endommager l’oxyde de grille.
	jeD (Courant de vidange maximum)	Courant continu le plus élevé FET peut gérer en toute sécurité.
	P.D (Dissipation de puissance)	Chaleur maximale que l'appareil peut libération pendant le fonctionnement sans dommage.
Caractéristiques CC	VGS(ème) (Tension de seuil)	Détermine quand la conduction démarre.
	R.DS(activé) (Sur Résistance)	Affecte l'efficacité et la tension tomber lorsque l’appareil est allumé.
	gm (Transconductance)	Mesure l'efficacité avec laquelle le portail les contrôles de tension drainent le courant (capacité d’amplification).
Caractéristiques dynamiques	Capacités (Ciss, Coss, Crss)	Définir la charge et la commutation comportement;affecter les performances à haute vitesse.
	Charge de porte (Qg)	Charge totale requise pour changer le FET;des valeurs inférieures améliorent la vitesse de commutation.
	Temps de commutation	Indiquez à quelle vitesse l'appareil s'allume et s'éteint.
Indices thermiques	Résistance thermique	Mesure l’efficacité de la chaleur se déplace de la jonction vers le boîtier ou l'ambiant.
	Température de jonction (Tj max)	Fonctionnement en toute sécurité température pour des performances fiables.

Conceptions de circuits à transistors à effet de champ (FET)

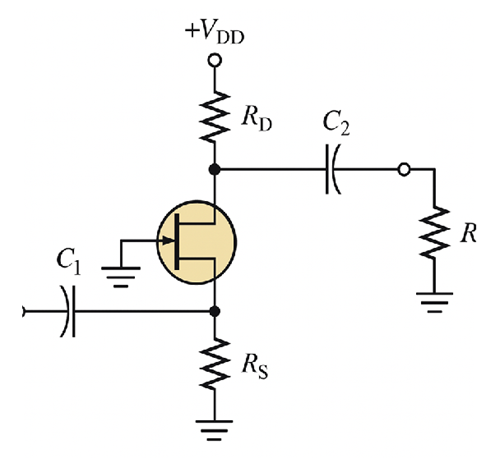

Figure 6. Conception du circuit FET (amplificateur à porte commune JFET)

Les conceptions de circuits à transistors à effet de champ (FET) sont utiles dans l'électronique moderne pour l'amplification et la commutation.Le circuit illustré ci-dessus est un amplificateur à source commune JFET, où la tension plutôt que le courant contrôle le fonctionnement du transistor.Le signal d'entrée traverse le condensateur C₁, qui bloque le courant continu et permet au courant alternatif d'atteindre la porte.Étant donné que la porte ne consomme presque aucun courant, le circuit offre une impédance d'entrée très élevée, réduisant ainsi la perte de signal. La résistance de source 𝑅𝑆 fournit une auto-polarisation pour stabiliser le fonctionnement du transistor, tandis que la résistance de drain 𝑅_𝐷 convertit les changements de courant en signaux de tension amplifiés.La sortie, prise via le condensateur 𝐶₂, délivre un signal AC amplifié propre à l'étape suivante.Dans l'ensemble, cette conception offre un excellent gain de tension, un faible bruit et des qualités de fonctionnement stables qui rendent les circuits FET idéaux pour les amplificateurs, les tampons et les oscillateurs dans les systèmes analogiques et numériques.

Applications des transistors à effet de champ (FET)

Amplificateurs et traitement du signal: Les FET offrent un faible bruit et une impédance d'entrée élevée, idéaux pour les amplificateurs audio, les oscilloscopes et les interfaces de capteurs.

Systèmes RF et de communication: Utilisé dans les mélangeurs, oscillateurs et amplificateurs pour radios, téléviseurs et récepteurs satellite en raison de leur commutation rapide et de leur faible distorsion.

Équipement de mesure: Courant dans les voltmètres, les électromètres et les instruments de test où la précision et la charge minimale sont importantes.

Circuits intégrés: Le fondement de la technologie CMOS, qui alimente tout, des smartphones aux superordinateurs.

Électronique de puissance: Les MOSFET de puissance sont majeurs dans les convertisseurs DC-DC, les pilotes de moteur et les systèmes de batterie pour leur commutation rapide et leur efficacité.

Mélange et modulation de signaux: Utilisé dans les récepteurs de communication pour combiner et traiter les signaux avec une distorsion minimale.

Transistors à effet de champ (FET) et transistors à jonction bipolaire (BJT)

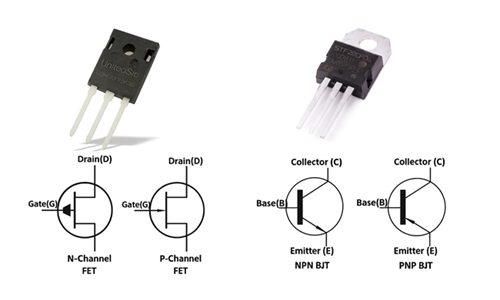

Figure 7. Transistors à effet de champ (FET) et transistors à jonction bipolaire (BJT)

Fonctionnalité	Effet de champ Transistors (FET)	Bipolaire Transistor de jonction (BJT)
Type de contrôle	Appareil commandé en tension	Appareil à contrôle de courant
Terminaux principaux	Source, Porte, Drain	Émetteur, Base, Collecteur
Impédance d'entrée	Très élevé (mégaohms ou plus)	Faible à moyen
Consommation d'énergie	Faible, en raison du courant de grille minimal	Plus élevé, nécessite un courant de base
Vitesse de commutation	Rapide, idéal pour le numérique et circuits à grande vitesse	Modéré, plus lent en raison de la charge stockage
Gain (Amplification)	Gain de tension modéré	Gain de courant élevé et meilleur linéarité
Stabilité thermique	Excellent;s'autoréguler avec température	Pauvre;sujet à l'emballement thermique
Performances sonores	Faible bruit, adapté aux personnes sensibles circuits	Niveau de bruit plus élevé
Mode de fonctionnement	Effet de champ contrôlé en tension	Injection de porteurs pilotée par le courant
Applications préférées	Electronique numérique, circuits intégrés CMOS, commutation de puissance, systèmes RF	Amplificateurs analogiques, audio circuits, régulateurs linéaires
Types de matériaux	MOSFET, JFET, MESFET, FinFET	NPN, PNP (types de jonctions bipolaires)
Efficacité	Haut;idéal pour les systèmes à faible consommation	Modéré;moins efficace dans changer d'utilisation

Avantages et inconvénients des transistors à effet de champ (FET)

Avantages	Inconvénients
Une impédance d'entrée élevée permet amplification précise des signaux faibles.	Certains FET ont une tension limitée capacité de manipulation.
Leur faible consommation d'énergie les rend idéal pour les appareils portables et alimentés par batterie.	Les MOSFET sont sensibles à décharge électrostatique (ESD).
La génération de faible bruit s'améliore qualité du signal dans les circuits audio et RF.	Les FET ont généralement un gain plus faible que les BJT.
Prise en charge de la vitesse de commutation rapide applications numériques et électriques.	Une résistance à l'état passant plus élevée peut réduire efficacité dans les circuits à courant élevé.
Performances thermiques stables empêche la surchauffe et améliore la fiabilité.	La fabrication complexe augmente coût de production.
Peut gérer des tensions élevées (en MOSFET de puissance).	Capacité interne et fuite les courants peuvent affecter la stabilité des hautes fréquences.

Tendances futures et innovations dans la technologie FET

Conceptions nanométriques et FinFET: Les processeurs modernes utilisent désormais des FinFET avec des canaux 3D pour réduire les fuites et un meilleur contrôle aux dimensions nanométriques.

FET de puissance SiC et GaN: Les dispositifs en carbure de silicium (SiC) et en nitrure de gallium (GaN) transforment l'électronique de puissance, offrant une capacité de tension plus élevée, une commutation plus rapide et une efficacité améliorée.

FET flexibles et organiques: Développement de FET sur des substrats flexibles pour les technologies portables, les capteurs médicaux et les écrans pliables.

FET de matériaux quantiques et 2D: Des matériaux comme le graphène et le bisulfure de molybdène (MoS₂) présentent un potentiel pour les transistors de nouvelle génération avec une puissance ultra-faible et une vitesse extrême.

Intégration dans les appareils IA et IoT: Avec l'essor de l'informatique de pointe et de l'IA, les FET basse consommation sont essentiels au traitement efficace des données et à la conception de systèmes intelligents.

Conclusion

Le transistor à effet de champ reste le cœur de l'électronique moderne.Son fonctionnement contrôlé en tension le rend efficace, fiable et polyvalent pour tout, des processeurs aux systèmes d'alimentation.À mesure que la technologie progresse avec les conceptions FinFET, GaN et SiC, les FET continueront à piloter des appareils plus rapides, plus petits et plus intelligents à l'avenir.
