Module IGBT 6MBI100S-120 expliqué: Alternatives, fonctionnalités et spécifications
2025-09-09 1380

Le Fuji Electric 6MBI100S-120 est un module IGBT haute performance conçu pour offrir une efficacité, une durabilité et une polyvalence dans un large éventail d'applications industrielles.Avec sa cote de 1200 v / 100 A, sa configuration compacte à 6 packs et sa technologie NPT avancée, il assure un fonctionnement robuste dans des conditions exigeantes.Cet article offre un aperçu approfondi de ses spécifications, fonctionnalités, emballage, conception de circuits, alternatives et considérations pratiques pour vous aider à prendre des décisions éclairées.

Catalogue

Présentation 6MBI100S-120

L'électricité Fuji 6MBI100S-120 est un module IGBT à 6 packs compact et durable évalué pour 1200 V, 100 A, conçu pour des performances fiables dans des applications moyennes.Avec la technologie NPT, il offre une capacité de court-circuit robuste, des pertes de conduction faibles et des caractéristiques de commutation douce qui minimisent l'EMI et la contrainte thermique.Son emballage soudable le rend adapté au montage des PCB, à la support des conceptions efficaces dans les disques, les fournitures et les systèmes industriels.

Au-delà du modèle standard, des variantes comme les 6MBI100S-120-52 fournissent des diodes de roue libre VCE (SAT) inférieures et de récupération en douceur pour une efficacité plus élevée, tandis que les 6MBI100S-120-02 partagent les spécifications du noyau mais sont largement interrompues, disponibles uniquement dans les canaux excédentaires.Ensemble, ces modules sont bien adaptés aux applications dans les lecteurs de moteurs AC / DC, les amplificateurs de servo, les systèmes de soudage et de soudage, offrant des performances fiables dans des conditions exigeantes.

Si vous êtes intéressé à acheter le 6MBI100S-120, n'hésitez pas à nous contacter pour les prix et la disponibilité.

Alternatives 6MBI100S-120

Diagramme de circuit 6MBI100S-120

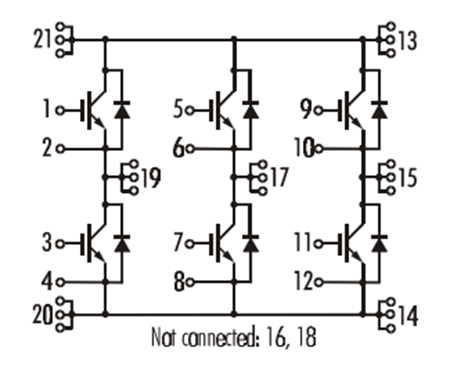

Le diagramme de circuit équivalent du 6MBI100S-120 illustre son interne Configuration IGBT à 6 packs.Chaque pack se compose d'un Transistor bipolaire de porte isolée (IGBT) associé à un Diode anti-parallèle.Ces paires sont disposées en Trois unités de demi-pont, permettant une opération d'onduleur triphasée.

Les IGBT supérieurs et inférieurs à l'intérieur de chaque jambe permettent le contrôle du courant dans les deux directions, tandis que les diodes fournissent un chemin sûr pour les courants inverses pendant les transitions de commutation.Terminaux 21, 13, et 20 représentent les principales connexions de bus CC, tandis que la porte et l'émetteur épinglent (1–2, 5–6, 9–10) contrôler les commutateurs IGBT individuels.Les épingles inutilisées (16, 18) Indiquez aucune connexion interne.

Diagramme d'emballage 6MBI100S-120

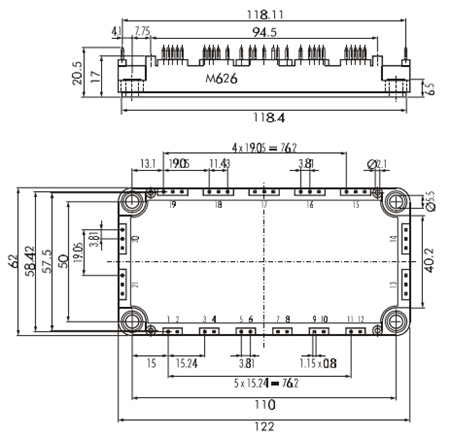

Le dessin de contour du 6MBI100S-120 montre les dimensions physiques détaillées du module, assurant une intégration précise dans les systèmes électroniques de puissance.Les mesures globales de l'empreinte 122 mm × 62 mm, avec une hauteur d'environ 20,5 mm, ce qui en fait un package compact mais robuste adapté aux applications de haute puissance.

Le diagramme met en évidence le Disposition et espacement des broches , où les bornes de contrôle et de puissance sont clairement organisées pour un montage de PCB simple.Il spécifie également les positions des trou de montage, avec des distances précises fournies pour la fixation mécanique sécurisée et la dissipation de chaleur fiable.Ces dimensions standardisées garantissent la compatibilité avec les dissipateurs thermiques et permettent un remplacement facile avec des modules équivalents.

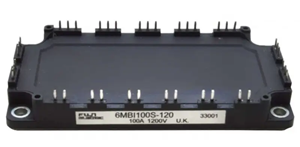

6 MBI100S-120

Caractéristiques 6MBI100S-120

Fonctionnalités 6MBI100S-120

• Technologie NPT avancée: Assure des performances robustes et une amélioration de la fiabilité sous contrainte à haute tension.

• Package de soudable compact: Conçu pour un montage PCB efficace et une intégration facile dans les systèmes d'alimentation.

• SOA à court court-circuit: Capable de résister à 10 × IC dans des conditions de surface de fonctionnement carrées.

• Haute capacité de résolution de court-circuit: Fournit une durabilité et une protection dans des conditions de défaut.

• Caractéristiques de commutation stables: Dépendance minimale de la température des pertes de commutation d'arrêt.

• Faible conduction et pertes de commutation: Améliore l'efficacité du système et réduit la dissipation de puissance.

• Comportement de commutation souple: Limite la génération EMI et améliore les performances dans des environnements sensibles.

• Diodes de roue libre intégrée: Offre une récupération inverse efficace et une contrainte réduite sur les composants externes.

• Performances thermiques optimisées: Une faible résistance thermique prend en charge une dissipation de chaleur efficace et une durée de vie plus longue.

• Tension d'isolement élevée (2500 V AC / min): Garantit un fonctionnement sûr dans les applications industrielles et haute puissance.

Applications 6MBI100S-120

• Commutation élevée - Fonctionnement fiable dans les circuits à courant élevé.

• Contrôle du moteur CA - Drive et régule les moteurs AC.

• Contrôle du moteur CC - Contrôle efficace des moteurs CC.

• Alimentation sans interruption (UPS) - Conversion de puissance de sauvegarde stable.

• Systèmes de service de servo - Contrôle de mouvement précis pour l'automatisation.

• Wéquipement - Manipulation de puissance robuste pour les soudeurs.

• Onduleurs d'énergie renouvelable - convertit l'énergie solaire et éolienne.

• Convertisseurs de puissance industrielle - Commutation fiable pour une utilisation robuste.

• Systèmes CVC - Améliore l'efficacité des grands systèmes climatiques.

• Drives de traction ferroviaire - Énergie fiable pour les systèmes de transport.

Problèmes et solutions 6MBI100S-120

• Surchauffe et contrainte thermique.Présenté en utilisant des dissipateurs thermiques appropriés, des composés thermiques et des systèmes de refroidissement pour maintenir une température de boîtier sûre.

• Court-circuit et surintensité.Atténué en utilisant des circuits de protection rapide comme la détection de désaturation, la détection du courant et les fusibles.

• Mauvaise gestion de la conduite à la porte .Résolu en appliquant une tension de porte correcte, en utilisant des résistances appropriées et en optimisant la conception du pilote.

• Contrainte mécanique et montage.Évité en serrant les vis dans la plage de couple recommandée de 2,5 à 3,5 nm et en assurant une pression égale.

• Bruit électrique et EMI.Réduit en ajoutant des circuits de snobber, en optimisant la disposition des PCB et en utilisant des techniques de blindage.

• Vieillissement et dégradation de la fiabilité.Minimisé en appliquant la santé thermique, la maintenance préventive et la santé des modules de surveillance.

6MBI100S-120 contre 6MBI100S-120-52 Comparaison

Fabricant 6MBI100S-120

Le 6MBI100S-120 est fabriqué par Fuji Electric Co., Ltd., Une entreprise japonaise reconnue à l'échelle mondiale spécialisée dans l'électronique électrique, les systèmes industriels et les solutions énergétiques.Fondée en 1923, Fuji Electric a acquis une forte réputation pour développer des dispositifs de semi-conducteurs avancés, y compris les modules IGBT, les MOSFET de puissance et les redresseurs, qui entraînent l'efficacité et la fiabilité dans les applications de haute puissance.En mettant l'accent sur l'innovation, la qualité et la durabilité, Fuji Electric fournit des composants largement utilisés dans les systèmes d'énergie renouvelable, de transport, d'automatisation industrielle et de conversion de puissance.

Conclusion

Le 6MBI100S-120 est reconnu comme une solution fiable pour la conversion de puissance, les lecteurs moteurs et les systèmes industriels nécessitant des performances cohérentes et une stabilité à long terme.Ses fortes caractéristiques électriques, sa gestion thermique optimisée et ses variantes multiples en font un choix flexible entre les industries.En combinant l'ingénierie électrique éprouvée Fuji avec l'adaptabilité dans la conception, ce module continue de prendre en charge les applications modernes où l'efficacité et la fiabilité sont primordiales.

Fiche technique PDF

6MBI100S-120
