Une configuration d'interrupteur à 4 voies est un moyen intelligent de contrôler une seule lumière à partir de plusieurs endroits différents de votre maison.C’est utile dans des endroits comme les longs couloirs, les escaliers et les pièces avec plus d’une entrée.Dans cet article, discutons des interrupteurs à 4 voies, de ce que fait un interrupteur à 4 voies, de son fonctionnement, de l'endroit où il est utilisé et de la façon de le câbler et de le dépanner.

Catalogue

À quoi sert un interrupteur à 4 voies ?

Un interrupteur à 4 voies est un appareil qui vous permet contrôler une lumière à partir de trois emplacements ou plus.Il fonctionne avec deux interrupteurs à 3 voies et s'installe entre eux.Les interrupteurs à 3 voies gèrent l'alimentation électrique et la connexion à la lumière, tandis que l'interrupteur à 4 voies redirige les fils voyageurs qui courent entre les deux extrémités du circuit.

À l'intérieur de l'interrupteur, deux voyageurs entrent et deux sortent.Le mécanisme interne maintient les voyageurs droits ou les croise.C’est la seule fonction d’un interrupteur à 4 voies.

Comment fonctionne un circuit de commutation à 4 voies ?

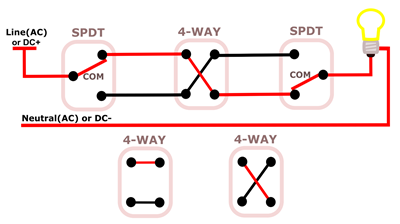

Figure 2. L'action de commutation modifie le chemin électrique

Un circuit d'éclairage multi-emplacements fonctionne en modifiant le chemin électrique à travers les fils voyageurs.L'interrupteur à 4 voies fait partie de ce chemin, mais il ne se connecte jamais directement à la source d'alimentation ou au luminaire.Cela n'affecte que la manière dont les voyageurs passent entre les deux interrupteurs à 3 voies.

Comment se comporte le circuit:

• Le premier interrupteur à 3 voies choisit quel voyageur transporte l'énergie.

• Cette paire de voyageurs atteint le commutateur à 4 voies.

• Le 4-way maintient la paire alignée ou les croise.

• Les voyageurs continuent jusqu'au deuxième interrupteur à 3 voies.

• Le deuxième 3 voies transmet l'alimentation à la lumière ou l'arrête.

Chaque interrupteur de la chaîne peut modifier le chemin, c'est pourquoi n'importe lequel d'entre eux peut allumer ou éteindre la lumière.

Comparaison des interrupteurs à 4 et 3 voies

Catégorie	4 voies Changer	3 voies Changer
Fonction principale	Contrôle une lumière parmi trois ou plus d'emplacements	Contrôle une lumière sur deux emplacements
Composants requis	Deux interrupteurs à 3 voies plus un ou plus d'interrupteurs à 4 voies	Deux interrupteurs à 3 voies uniquement
Mécanisme interne	Bascule entre direct ou des connexions de voyageurs croisées	Sélectionne quel voyageur reçoit alimentation depuis la borne commune
Nombre de terminaux	4 bornes + masse	3 bornes + masse
Disposition des bornes	Paires de voyageurs regroupées sur côtés opposés	Commun d'un côté, les voyageurs en face
Fils voyageurs utilisés	Quatre fils voyageurs (deux entrées, deux dehors)	Deux fils voyageurs
Connexion à l'alimentation	Ne se connecte jamais à l'alimentation ou au éclairer directement	Se connecte à une alimentation chaude ou à une lumière charger
Caractéristiques électriques	15A ou 20A ;120 à 277 V CA	15A ou 20A ;120 à 277 V CA
Compatibilité avec les systèmes intelligents	Habituellement remplacé par un auxiliaire ou interrupteur intelligent à distance	Souvent remplacé par un « maître » commutateur intelligent
Comportement commun du terminal	Redirige les paires de voyageurs ;non borne commune	Envoie de l'énergie à un voyageur à la fois temps
Action de commutation interne	DPDT	SPDT
Câble requis	Câble à 4 conducteurs	Câble à 3 conducteurs
Rôle dans les circuits multi-sites	Doit s'asseoir entre les deux 3 voies commutateurs	Commence ou termine le circuit
Emplacement d'installation typique	N'importe où entre les interrupteurs d'extrémité	À chaque extrémité du circuit
Besoins en matière de taille de boîte	Il faut souvent une boîte plus profonde pour plus conducteurs	Boîte standard généralement bien
Considérations relatives au code	Mêmes règles, mais plus de conducteurs affecter le remplissage de la boîte	Doit être mis à la terre ;règles de remplissage des cases postuler
Styles physiques courants	Bascule, bascule, bouton-poussoir	Bascule, bascule, maître intelligent
Fourchette de coût typique	Légèrement plus élevé	Inférieur
Difficulté d'installation	Plus haut ;le groupement de voyageurs est critique	Modéré
Notes d'entretien	Remplacez si l'itinéraire des voyageurs semble incohérent ou l'interrupteur se desserre	Remplacer s'il est chaud ou intermittent

Où un commutateur à 4 voies a-t-il du sens ?

Figure 3. Les pièces et un escalier sont idéaux pour un interrupteur à 4 voies

Utilisez un interrupteur à 4 voies lorsqu'une lumière doit être contrôlée à partir de plus de deux emplacements.Les exemples incluent :

• Escaliers à plusieurs niveaux

• Pièces avec plusieurs portes

• Longs couloirs

• Aménagements à concept ouvert

• Garages avec plusieurs points d'entrée

Cette disposition vous évite de devoir traverser une pièce sombre pour trouver un interrupteur.

Avantages d'une configuration à 4 voies

Meilleur contrôle: Vous pouvez allumer ou éteindre les lumières à partir de plusieurs points, ce qui est utile dans les espaces grands ou complexes.

Économies d'énergie: Cela encourage les gens à éteindre les lumières en partant au lieu de chercher un seul interrupteur.Les systèmes intelligents ajoutent des horaires, une détection d'occupation et une télécommande.

Sécurité: Plusieurs points d'accès réduisent les trébuchements et les chutes dans les escaliers, les longs couloirs et les itinéraires nocturnes.

Options de maison intelligente: De nombreux systèmes modernes s'intègrent aux applications et à la commande vocale, offrant une gradation, des scènes et une automatisation.

Types courants de commutateurs à 4 voies

Figure 4. Interrupteur d'éclairage à 4 voies à bascule

Interrupteur à bascule à 4 voies- Un interrupteur à bascule utilise une palette large et plate sur laquelle vous appuyez en haut ou en bas pour allumer ou éteindre la lumière.Il a un look moderne et fonctionne bien dans les intérieurs modernes.De nombreux modèles à bascule incluent un petit voyant qui s'allume lorsque l'interrupteur est éteint, ce qui les rend plus faciles à trouver dans les couloirs sombres ou les grandes pièces.La surface lisse est également facile à utiliser lorsque vos mains sont pleines.

Figure 5. Interrupteur d'éclairage à bascule

Basculer l'interrupteur à 4 voies- Un interrupteur à bascule comporte le petit levier classique qui bascule vers le haut ou vers le bas.Il s’agit de l’un des styles d’interrupteurs les plus connus et les plus durables dans les espaces résidentiels.Les interrupteurs à bascule à 4 voies sont disponibles dans une large gamme de couleurs et de qualités, ce qui en fait un bon choix si vous souhaitez assortir les interrupteurs existants dans toute votre maison.Leur conception simple et leur fiabilité les rendent populaires.

Figure 6. Interrupteur d'éclairage à bouton-poussoir

Interrupteur à 4 voies à bouton-poussoir- Un interrupteur à bouton-poussoir allume ou éteint la lumière en appuyant sur le bouton.Ce style est souvent choisi pour son aspect traditionnel ou décoratif, notamment dans les maisons anciennes ou les intérieurs d’inspiration d’époque.Certaines versions incluent un variateur rotatif, qui permet de régler la luminosité tout en conservant la fonction push-on et push-off.Cette combinaison est utile dans les pièces où des niveaux d’éclairage flexibles sont importants.

Comment câbler un interrupteur à 4 voies ?

Un interrupteur à 4 voies comporte deux paires de bornes voyageurs plus une masse.Il ne se connecte pas à l’alimentation électrique ni au luminaire.

1.Coupez l’alimentation et vérifiez qu’elle est éteinte.

2.Identifiez les deux paires de bornes sur le commutateur (généralement regroupées par couleur).

3.Connectez la paire de voyageurs provenant du premier interrupteur à 3 voies sur un côté.

4.Connectez la paire de voyageurs sortants de l'autre côté et continuez jusqu'au deuxième interrupteur à 3 voies.

5.Mettez l'interrupteur à la terre.

Pour plus de trois points de contrôle, ajoutez des interrupteurs 4 voies supplémentaires entre les deux mêmes 3 voies.

Erreurs de câblage courantes

Ne pas couper l'alimentation: Coupez toujours le disjoncteur et testez.

Fils mal identifiés: Étiquetez les fils avant de déplacer quoi que ce soit et confirmez avec un mètre.

Connexions lâches: Serrez les vis des bornes et fixez les serre-fils.

Paires de voyageurs mixtes: Cela provoque un comportement incohérent.Gardez les couples de voyageurs ensemble.

Bornes communes mal câblées sur 3 voies: L'un doit se connecter à l'alimentation chaude et l'autre à la lumière.

Mauvaise mise à la terre: Chaque interrupteur et boîtier a besoin d'une mise à la terre appropriée.

Dépannage d'un circuit à 4 voies

Lorsqu’une configuration d’éclairage à 4 voies ne fonctionne pas correctement, cela se résume généralement à une erreur de câblage, une connexion lâche ou un mauvais interrupteur.Une simple vérification étape par étape facilite la détection du problème.

1. Éteignez d'abord l'alimentation

Allez au disjoncteur et coupez le circuit.Assurez-vous que l'alimentation est vraiment coupée avant de toucher quoi que ce soit.

2. Vérifiez le câblage du commutateur à 4 voies

Assurez-vous que chaque fil voyageur est sur la bonne paire de bornes.Si les paires de voyageurs sont mélangées, la lumière peut scintiller ou ne fonctionner que de temps en temps.

3. Vérifiez les interrupteurs à 3 voies

Chaque interrupteur à 3 voies possède une vis commune.Un commun doit se connecter au fil chaud entrant et l’autre doit se connecter au fil allant à la lumière.Si l’un ou l’autre se trompe, le circuit ne fonctionnera pas comme il le devrait.

4. Recherchez les connexions desserrées ou usées

Des vis desserrées, des serre-fils desserrés ou des fils endommagés peuvent rendre la lumière imprévisible.Resserrez tout et remplacez tout ce qui semble usé.

Si un interrupteur est chaud ou émet un léger bourdonnement, il est probablement en panne et doit être remplacé.

5. Pour les configurations de commutateurs intelligents

Assurez-vous que tous les commutateurs sont conçus pour fonctionner ensemble.Si tel est le cas, essayez de les réinitialiser ou de mettre à jour le logiciel.Parfois, le problème vient simplement de la communication entre les appareils.

Conclusion

La configuration d'un interrupteur à 4 voies demande un peu d'apprentissage, mais elle peut faire une grande différence dans le confort et la sécurité de votre maison.Une fois que vous avez compris les bases, choisir les bons commutateurs et résoudre les petits problèmes devient beaucoup plus simple.Avec la bonne approche, ce système vous offre un contrôle fiable de l’éclairage partout où vous en avez besoin.
