PCB à 4 couches expliqué avec structure, empilement et utilisations
2026-02-20 1119

Un PCB à 4 couches est largement utilisé dans les appareils électroniques modernes car il offre des performances fiables et une conception de circuit efficace.Sa structure multicouche améliore la qualité du signal, la stabilité de la puissance et prend en charge des configurations plus complexes.Cet article couvre la présentation, la structure d'empilement, les matériaux, les avantages, les directives de conception, le processus de fabrication et les applications d'un PCB à 4 couches.

Catalogue

Présentation d'un PCB à 4 couches

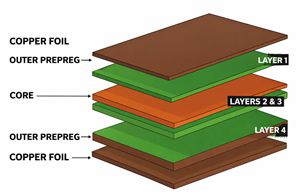

Un PCB à 4 couches (carte de circuit imprimé) est un circuit imprimé multicouche composé de quatre couches de cuivre séparés par un matériau diélectrique isolant et laminés en une seule structure.Ces couches assurent les connexions électriques, le support mécanique et le routage des signaux pour les composants électroniques.

Les quatre couches comprennent deux couches de signaux externes et deux plans internes.

Le couches externes, connu sous le nom de couches supérieure et inférieure, sont utilisés pour le placement des composants et le routage du signal.Ces couches contiennent des traces conductrices qui connectent les composants et s'interfacent avec les connecteurs et les périphériques externes.

Le couches internes sont généralement dédiés à plan de masse et avion à moteur.Le plan de masse fournit une référence électrique stable et prend en charge les chemins de retour de signal appropriés.Le plan de puissance distribue des tensions d'alimentation telles que 3,3 V, 5V, ou VCC à tous les niveaux, garantissant une fourniture de puissance constante.

Structure d'empilement de PCB à 4 couches

L'empilement de PCB fait référence à la disposition des couches de cuivre et du matériau diélectrique à l'intérieur de la carte.Dans un PCB à 4 couches, cette structure affecte directement les performances du signal, la compatibilité électromagnétique et la distribution d'énergie.Une conception appropriée de l'empilement garantit un fonctionnement électrique stable et un routage efficace du signal.

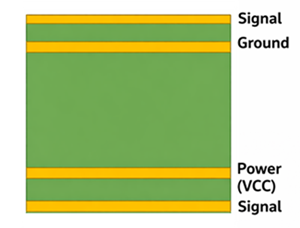

Figure 2. Empilement de PCB standard à 4 couches montrant les couches de signal, de terre, d'alimentation (VCC) et de signal

1. Empilement standard : Signal – Terre – VCC – Signal

Dans cette configuration, les couches externes sont utilisées pour le routage du signal et le placement des composants, tandis que les couches internes fournissent des plans de masse et d'alimentation dédiés.Le plan de masse fournit une référence électrique stable et prend en charge les chemins de retour de signal appropriés, tandis que le plan d'alimentation distribue la tension sur toute la carte.

Cet empilement améliore la stabilité électrique, prend en charge une transmission fiable du signal et contribue à réduire les interférences électromagnétiques.Il est couramment utilisé dans les systèmes embarqués, l’électronique industrielle et la conception de circuits numériques car il offre un bon équilibre entre performances et fabricabilité.

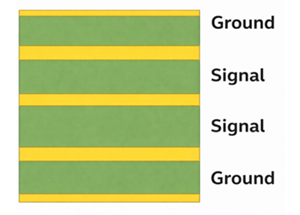

Figure 3. Empilement de PCB blindé à 4 couches avec plans de masse protégeant les couches de signaux

2. Empilement blindé : Terre – Signal – Signal – Terre

Cette configuration place les couches de signaux entre deux plans de masse, qui agissent comme des boucliers pour protéger les signaux des interférences externes.Les plans de masse aident également à contenir les émissions électromagnétiques et à améliorer l'isolation des signaux.

Cet empilement est particulièrement utile dans les applications haute fréquence et sensibles au bruit où la protection du signal est essentielle.Cependant, comme il n'inclut pas de plan d'alimentation dédié, la puissance doit être distribuée à l'aide de traces, ce qui peut réduire l'efficacité de la distribution de puissance par rapport aux stackups standards.

Matériaux et spécifications de fabrication

La plupart des PCB à 4 couches utilisent Matériau FR-4, un stratifié époxy renforcé de fibre de verre connu pour sa résistance, son isolation électrique et sa rentabilité.

Spécification	Typique Valeur / Description
Épaisseur standard	1,6 mm
Plage d'épaisseur	0,4 mm à 6,5 mm
Épaisseur du cuivre	0,5 oz à 2 oz par couche
Taille minimale du trou de perçage	Environ 0,15mm
Via les types pris en charge	Vias aveugles et vias enterrés
Finitions de surfaces	ENIG, HASL
Vérification de la qualité	Tests électriques

Avantages et limites des PCB à 4 couches

Avantages

Fiabilité du signal améliorée grâce à une référence au sol dédiée

Distribution de tension stable à tous les niveaux

Espace de routage accru pour les conceptions complexes

Émissions électromagnétiques réduites

Prise en charge des produits électroniques compacts

Limites

Coût de fabrication plus élevé que les PCB à 2 couches

Exigences de conception plus complexes

Temps de production plus long

Difficile de modifier les couches internes après fabrication

Peut ne pas être suffisant pour les systèmes à vitesse extrêmement élevée

Comparaison avec les PCB de couche supérieure

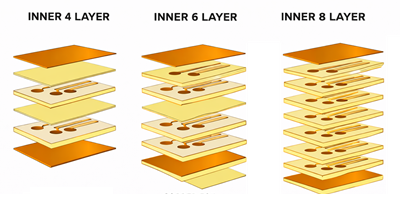

Figure 4. Comparaison avec les PCB à couche supérieure (4 couches, 6 couches ou 8 couches)

Caractéristique	4 couches PCB	6 couches PCB	8 couches PCB et supérieur
Intégrité du signal	Bien	Excellent	Supérieure
Distribution d'énergie	Stable	Très stable	Très stable
Capacité de routage	Modéré	Élevé	Très élevé
Contrôle EMI	Bien	Excellent	Supérieure
Complexité de conception prise en charge	Modéré	Complexe	Très complexe
Coût de fabrication	Modéré	Plus haut	Le plus haut
Complexité de fabrication	Modéré	Avancé	Nécessite une fabrication avancée processus
Applications typiques	Systèmes embarqués, IoT, industriel électronique	Matériel de communication	Serveurs, aérospatiale

Directives de conception et de routage

Des pratiques de conception appropriées améliorent la fiabilité et les performances des PCB.

• Utilisez des couches internes pour la terre et l'alimentation.

• Acheminer les signaux sur les couches externes

• Maintenir des chemins de signal courts

• Gardez les signaux à grande vitesse à proximité des plans de référence au sol.

• Maintenir un espacement approprié des traces

• Minimiser les vias excédentaires

• Suivre les règles de conception du fabricant

Processus de fabrication de PCB à 4 couches

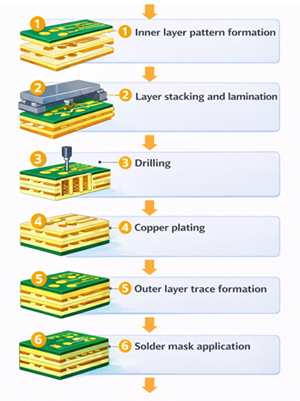

Figure 5. Étapes du processus de fabrication de PCB à 4 couches

Le processus de fabrication d'un PCB à 4 couches implique plusieurs étapes importantes pour garantir des connexions électriques appropriées et une résistance structurelle.Premièrement, les motifs des couches internes sont créés par formant le traces de circuit requises sur les couches de cuivre.Ces couches sont alors empilés ensemble avec un matériau isolant et collé en utilisant de la chaleur et de la pression dans un processus appelé stratification.Après cela, des trous sont percé créer via et points de montage pour les composants. Placage de cuivre est appliqué à l’intérieur des trous percés pour former des connexions électriques entre les couches.Ensuite, le traces de la couche externe sont formé pour terminer le routage du circuit.Un masque de soudure est appliqué pour protéger la carte et éviter les courts-circuits.Enfin, un état de surface est ajouté pour améliorer la soudabilité et protéger le cuivre de l’oxydation.

Applications des PCB à 4 couches

Electronique commerciale

- Les téléphones intelligents

- Ordinateurs portables

- Appareils IdO

Systèmes industriels

- Contrôleurs d'automatisation

- Systèmes électriques

Dispositifs médicaux

- Matériel de surveillance

- Appareils de diagnostic

Electronique automobile

- Unités de contrôle

- Systèmes de capteurs

Matériel de communication

- Appareils réseau

- Systèmes sans fil

Conclusion

Un PCB à 4 couches améliore la fiabilité du circuit en fournissant une puissance stable, de meilleures performances du signal et plus d'espace de routage.Il prend en charge les conceptions compactes et efficaces utilisées dans de nombreux appareils électroniques modernes.Dans l'ensemble, il offre un bon équilibre entre performances, coût et capacité de conception, ce qui en fait un choix populaire dans la conception de PCB.
