Qu'est-ce qu'un convertisseur Buck et comment ça marche ?
2026-04-07 297

Les convertisseurs Buck sont largement utilisés dans les systèmes électroniques pour réduire efficacement la tension.Ils contribuent à fournir une énergie stable et fiable tout en minimisant les pertes d’énergie.Dans cet article, nous aborderons les bases, les composants, le fonctionnement, les modes de fonctionnement, les formes d'onde, les méthodes de contrôle, les types, les directives de conception, les pertes, les avantages et les applications des convertisseurs abaisseurs.

Catalogue

Qu'est-ce que le convertisseur Buck

Les convertisseurs DC-DC convertissent un niveau de tension DC en un autre niveau de tension DC. Les convertisseurs Buck utilisent spécifiquement des composants de commutation et de stockage d'énergie à grande vitesse pour réduire une tension d'entrée plus élevée à une tension de sortie plus faible.

La tension de sortie est donnée par :

Vout = D × Vin

où ré est le cycle de service, qui représente le rapport pendant lequel l'interrupteur est allumé au cours d'un cycle de commutation.

Composants d'un convertisseur Buck

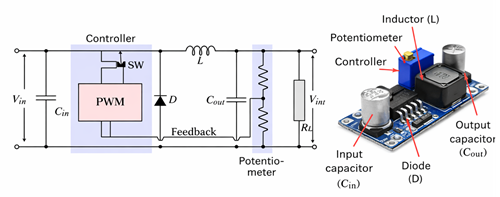

Figure 2. Circuit et composants du convertisseur Buck

Commutateur (MOSFET):Contrôler le flux d'énergie

Inducteur:Stocker et libérer de l'énergie

Diode/Commutateur synchronisé: Fournit le chemin actuel

Condensateur: Tension de sortie lisse

Contrôleur:Ajuster la tension de sortie

Comment fonctionne un convertisseur Buck

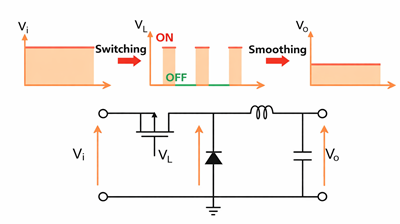

Figure 3. Fonctionnement et formes d'onde du convertisseur Buck

Un convertisseur abaisseur fonctionne en basculant entre deux états.Pendant le allumer l'état, le courant circule à travers l’inducteur et l’énergie y est stockée.Pendant le état d'arrêt, l'inducteur libère son énergie stockée vers la charge, maintenant un flux de courant continu.Cette action de commutation crée un forme d'onde triangulaire dans le courant d'inductance et produit une tension de sortie presque constante en raison de l'effet de lissage du condensateur.

Un convertisseur abaisseur peut fonctionner selon deux modes.Dans mode de conduction continue (CCM), le courant d'inductance jamais atteint zéro, ce qui entraîne une ondulation plus faible et un fonctionnement plus stable, adapté aux conditions de charge élevée.Dans mode de conduction discontinue (DCM), le courant d'inductance gouttes à zéro au cours de chaque cycle, conduisant à une ondulation plus élevée et se produisant généralement à faible charge.

Les formes d'onde d'un convertisseur abaisseur comprennent un forme d'onde carrée pour la tension de commutation, un forme d'onde triangulaire pour le courant d'inductance et une tension de sortie presque constante avec une petite ondulation.La tension de sortie est principalement contrôlée par le rapport cyclique utilisant PWM (modulation de largeur d'impulsion), qui ajuste la durée pendant laquelle l'interrupteur reste allumé, et PFM (modulation de fréquence d'impulsion), qui ajuste la fréquence de commutation.

Types de convertisseurs Buck

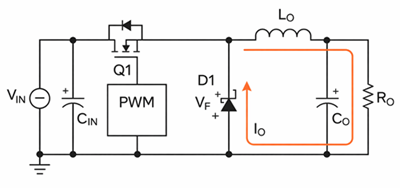

Figure 4. Circuit convertisseur Buck non synchrone

Convertisseur Buck non synchrone

• Utilisez un interrupteur et une diode

• Simple et peu coûteux

• Efficacité réduite en raison des pertes de diodes

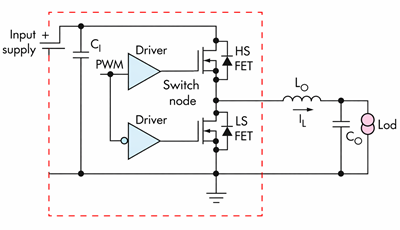

Figure 5. Convertisseur Buck synchrone avec deux commutateurs MOSFET

Convertisseur Buck synchrone

• Utilisez deux interrupteurs (au lieu de diodes)

• Plus grande efficacité

• Réduire la chaleur, en particulier à des courants élevés

Guide de conception du convertisseur Buck

L'inducteur contrôle l'ondulation du courant et détermine le mode de fonctionnement, tandis que le MOSFET doit gérer en toute sécurité la tension et le courant requis.La diode ou le commutateur synchrone affecte l'efficacité pendant l'état OFF, et le condensateur réduit l'ondulation de sortie, les condensateurs à faible ESR étant préférés.

Exemple : 12 V à 2,5 V, 1A

Étant donné :

• Tension d'entrée : 12 V

• Tension de sortie : 2,5 V

• Courant de sortie : 1A

Étape 1: Cycle de service

D = 2,5 / 12 = 0,208

Étape 2: Sélection de l'inducteur Un inducteur d'environ 200 µH maintient une conduction continue.

Étape 3: Calculs actuels

Courant d'ondulation ≈ 0,198 A

Courant de crête ≈ 1,099 A

Étape 4: Sélection des composants

La diode utilisée est une diode Schottky pour réduire les pertes, tandis que le MOSFET est sélectionné avec des valeurs nominales de tension et de courant appropriées pour garantir un fonctionnement sûr.Un condensateur d'environ 50 µF est utilisé pour minimiser l'ondulation de sortie.Dans l’ensemble, une bonne conception équilibre efficacité, taille, coût et performances thermiques.

Pertes et efficacité du convertisseur Buck

Pertes électriques

Les principales pertes électriques dans un convertisseur abaisseur proviennent de plusieurs composants.Le MOSFET subit à la fois des pertes de conduction et de commutation, tandis que la diode subit des pertes dues à sa chute de tension directe.L'inductance contribue aux pertes dues à sa résistance d'enroulement (perte de cuivre) et aux pertes du noyau magnétique, et le condensateur introduit également des pertes dues à sa résistance série équivalente (ESR).

Fréquence plus élevée - composants plus petits mais perte de commutation plus élevée

Ondulation plus faible - meilleure efficacité mais composants plus gros

Techniques d'optimisation

L'efficacité peut être améliorée en utilisant des condensateurs à faible ESR, en appliquant un redressement synchrone, en optimisant le contrôle de commutation et en améliorant la disposition des PCB pour réduire les pertes et le bruit.Pour les systèmes à courant élevé, les convertisseurs abaisseurs multiphasés améliorent encore l'efficacité et les performances thermiques en répartissant la charge sur plusieurs phases.

Avantages et inconvénients du convertisseur Buck

Avantages

• Haute efficacité (>90%)

• Simple et fiable

• Conception compacte

Inconvénients

• Réduire la tension uniquement

• Le courant d'entrée est bruyant

• Nécessite une filtration et une protection

Applications du convertisseur Buck

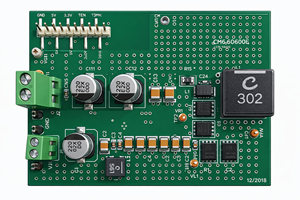

Figure 6. Convertisseur Buck utilisé dans les applications d'alimentation électrique

Système d'alimentation - Adaptateurs, chargeurs, distribution d'énergie DC

Télécommunications - Tension stable pour les circuits sensibles

Electronique automobile - Systèmes de contrôle, infodivertissement, éclairage

Énergie renouvelable - Régulation solaire

Appareil portable - Utilisation efficace de la batterie

Système industriel - Contrôleurs, capteurs, automatismes

Système haute performance -Alimentation précise à courant élevé

Conclusion

Les convertisseurs Buck sont simples, efficaces et largement utilisés pour abaisser la tension.Avec une conception et une sélection de composants appropriées, ils peuvent fournir une sortie stable et des performances élevées, ce qui les rend largement utilisés dans de nombreuses applications électroniques.
