Pièces et fonctionnement du disjoncteur SF6 expliqués
2026-04-05 451

Les disjoncteurs SF6 sont des dispositifs importants utilisés pour protéger les systèmes électriques contre les dommages.Ils sont largement utilisés dans les applications haute tension car ils peuvent arrêter le courant électrique en toute sécurité en cas de panne.Cet article explique ce qu'est un disjoncteur SF6, ses principales caractéristiques, ses pièces et son fonctionnement.Il couvre également différents types, comparaisons avec d'autres disjoncteurs, avantages et inconvénients, applications et maintenance.À la fin, vous comprendrez clairement comment les disjoncteurs SF6 contribuent à assurer la sécurité et la stabilité des systèmes électriques.

Catalogue

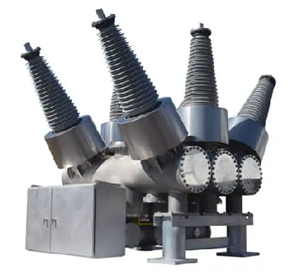

Figure 1. Disjoncteur SF6 haute tension

Qu'est-ce qu'un disjoncteur SF6 ?

Un Disjoncteur SF6 (Disjoncteur d'hexafluorure de soufre) est un dispositif utilisé pour protéger les systèmes électriques contre les défauts tels que les courts-circuits et les surcharges. Disjoncteur SF6 fonctionne comme un interrupteur de sécurité qui arrête rapidement le flux d'électricité quand un problème survient.À l’intérieur du disjoncteur se trouvent des contacts qui s’ouvrent pour couper le courant.Lorsqu'ils s'ouvrent, un arc ou une étincelle se forme, et c'est là que le gaz SF6 est utilisé.

Le gaz SF6 est stocké sous pression et possède une très forte capacité d’isolation et d’arrêt d’arc.Lorsque l’arc se forme, le gaz absorbe les électrons libres et les transforme en particules plus lourdes appelées ions.Cela ralentit le mouvement des charges électriques, ce qui permet d’arrêter rapidement le courant.En conséquence, l’arc est refroidi et éliminé rapidement, assurant ainsi la sécurité du système.

Principales caractéristiques du gaz SF6

• Forte isolation - Peut gérer la haute tension et empêche le flux de courant indésirable

• Excellente capacité d'arrêt de l'arc - Refroidit et supprime rapidement l'arc pendant la commutation

• Haute électronégativité - Absorbe les électrons libres et aide à arrêter le flux de courant plus rapidement

• Bonnes performances de refroidissement - Élimine efficacement la chaleur de l'arc

• Gaz stable - Ne réagit pas facilement avec d'autres matériaux

• Ininflammable - Ne prend pas feu, ce qui rend son utilisation sûre

• Haute densité - Gaz lourd qui contribue à améliorer la résistance de l'isolation

• Fiable et durable - Peut être utilisé pendant une longue période avec des changements minimes

• Faible bruit pendant le fonctionnement - Fonctionne silencieusement par rapport à certains autres systèmes

• Efficace dans les systèmes haute tension - Convient aux centrales électriques et aux sous-stations

Parties d'un disjoncteur SF6

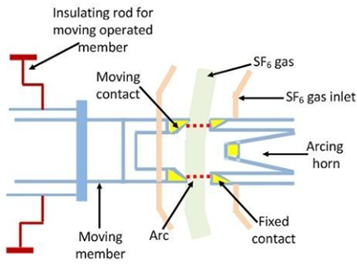

Figure 2. Structure interne du disjoncteur SF6

Contact fixe - Reste en place et transporte le courant

Contact Déménagement - Se déplace pour ouvrir ou fermer le circuit

Chambre à Arc (Chambre d'interruption) - Là où l'arc se forme et s'arrête

Chambre/réservoir à gaz SF6 - Contient le gaz SF6 sous pression

Buse - Pousse le gaz SF6 vers l'arc pour le refroidir

Mécanisme de fonctionnement - Ouvre et ferme les contacts (ressort, moteur ou hydraulique)

Isolateur - Arrête le flux de courant indésirable entre les pièces

Bagues - Fournit un chemin sûr pour que le courant entre et sorte

Système de pression de gaz - Maintient le gaz à la bonne pression

Système d'étanchéité - Empêche les fuites de gaz SF6

Comment fonctionne un disjoncteur SF6

Un Disjoncteur SF6 fonctionne par réagir rapidement lorsque le système détecte un défaut.Une fois que le système de protection envoie un signal, le mécanisme du disjoncteur active et sépare les contacts à grande vitesse.Cette séparation soudaine crée un fossé où se produit l'interruption.En même temps, gaz SF6 sous pression est dirigé vers cette zone de manière contrôlée.Le gaz réduit l’énergie de l’arc et permet d’arrêter le courant en très peu de temps.Après interruption, l'écart entre les contacts devient entièrement isolé encore une fois, ce qui empêche le courant de redémarrer.Ce processus rapide et contrôlé permet au disjoncteur de protéger l’équipement et de maintenir la stabilité du système électrique.

Différents types de disjoncteurs SF6

Disjoncteur SF6 de type souffleur

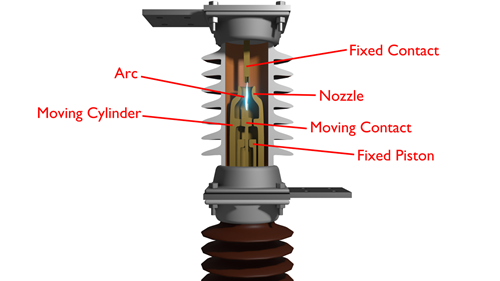

Figure 3. Disjoncteur de type souffleur

Ce type utilise un piston pour pousser le gaz SF6 vers l'espace de contact lorsque le disjoncteur fonctionne.Le flux de gaz est créé par le mouvement des contacts.Il n’a pas besoin d’une source de gaz extérieure, sa conception est donc simple et facile à utiliser.Un disjoncteur Puffer de type SF6 est utilisé car il est fiable et fonctionne bien dans les systèmes à haute tension.

Disjoncteur SF6 à pression unique

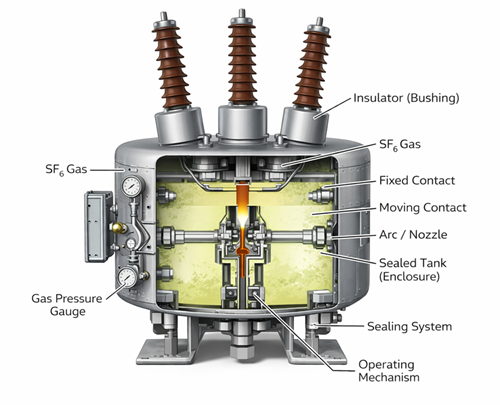

Figure 4. Disjoncteur SF6 à pression unique

Ce type utilise un niveau de pression de gaz pour l'isolation et l'arrêt de l'arc.Le gaz est conservé dans un réservoir étanche, ce qui rend le système simple et sûr.Le disjoncteur SF6 à pression unique est largement utilisé aujourd’hui car il est facile à entretenir et comporte moins de pièces.

Disjoncteur SF6 double pression

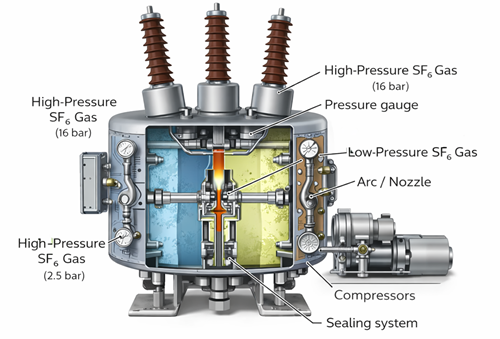

Figure 5. Disjoncteur SF6 à double pression

Ce type utilise deux niveaux de pression : haute pression pour arrêter l'arc et basse pression pour l'isolation.Un gaz haute pression est libéré pour éliminer rapidement l'arc.Il fonctionne bien mais nécessite plus de pièces comme des compresseurs, il est donc plus complexe et peu utilisé actuellement.

Disjoncteur SF6 à auto-explosion

Ce type utilise la chaleur de l’arc pour augmenter la pression du gaz et aider à arrêter l’arc.L'arc lui-même aide à pousser le gaz à travers l'espace de contact.Cela réduit le besoin de force supplémentaire et rend le marteau plus efficace.Il est utilisé dans les conceptions modernes pour de meilleures performances.

Comment les disjoncteurs SF6 se comparent aux autres disjoncteurs

Caractéristique	SF6 Disjoncteur	Vide Disjoncteur	Huile Disjoncteur	Aérien Disjoncteur	Aérien Disjoncteur de souffle
Méthode de travail	Utilise du gaz SF6 pour arrêter l'arc	Utilise le vide pour arrêter l'arc	Utilise de l'huile pour arc de trempe	Utilise de l'air à pression atmosphérique	Utilisations jet d'air à haute pression
Niveau de tension	Élevé / Extra Haute tension	Moyenne tension	Moyen à élevé Tension	Faible à moyen Tension	Haute tension
Trempe d'arc	Le gaz refroidit et absorbe l'énergie de l'arc	L'arc s'éteint sous vide instantanément	La vapeur d'huile se refroidit arc	Interruptions aériennes arc	Air à grande vitesse l'explosion éteint l'arc
Isolation Force	Très élevé	Élevé	Modéré	Modéré	Élevé
Entretien	A besoin de gaz surveillance	Très faible	Élevé (huile remplacement, nettoyage)	Modéré	Élevé
Taille	Grand	Compacte	Grand	Moyen	Grand
Vitesse de commutation	Rapide	Très rapide	Lent	Modéré	Très rapide
Durée de vie	Longue (dépend de gaz)	Longue et stable	Plus court en raison de dégradation du pétrole	Modéré	Modéré
Environnemental Impact	Nocif (SF6 gaz)	Écologique	Risque de pétrole fuite/incendie	Écologique	Écologique
Risque d'incendie	Aucun	Aucun	Élevé (l'huile est inflammable)	Faible	Faible
Niveau de bruit	Faible	Très faible	Modéré	Modéré	Fort
Mise en place	Complexe	Facile	Complexe	Modéré	Complexe
Coût	Élevé	Faible à moyen	Moyen	Faible	Élevé
Fiabilité	Excellent pour haute tension	Excellent pour moyenne tension	Inférieur (huile vieillissante problèmes)	Bien	Bien
Applications	transmission, sous-stations	Industriel, diffusion	Plus âgé sous-stations	Bâtiments, industries	Haute tension gares

Avantages et inconvénients des disjoncteurs SF6

Avantages :

• Forte isolation - Peut gérer une très haute tension en toute sécurité

• Arrêt rapide de l'arc - Supprime rapidement l'arc en cas de panne

• Haute fiabilité - Fonctionne bien dans les systèmes électriques de base

• Faible entretien - Nécessite moins d'entretien par rapport aux brise-huile

• Conception compacte - Prend moins de place dans les sous-stations

• Fonctionnement silencieux - Produit un faible bruit pendant l'utilisation

• Longue durée de vie - Peut fonctionner pendant de nombreuses années

Inconvénients :

- Le gaz SF6 est nocif pour l'environnement en cas de fuite

- Plus cher que certains autres disjoncteurs

- Nécessite un remplissage et une surveillance appropriés du gaz

- Nécessite une conception étanche et un contrôle de la pression

- Nécessite des travailleurs formés et un équipement approprié

- Les fuites de gaz peuvent réduire les performances et la sécurité

Application des disjoncteurs SF6

Centrales électriques - Conçu pour protéger les générateurs et les principaux systèmes électriques

Sous-stations électriques - Contrôle et protège le flux d'énergie dans la transmission et la distribution

Lignes de transport à haute tension - Utilisé pour commuter et protéger en toute sécurité les lignes électriques longue distance

Appareillage à isolation gazeuse (GIS) - Installé dans des systèmes d'appareillage compacts et fermés

Systèmes d'alimentation industriels - Protège les équipements lourds dans les usines et les grandes usines

Systèmes d'énergie renouvelable - Utilisé dans les systèmes d'énergie éolienne et solaire à haute tension

Réseaux électriques urbains - Convient aux villes où l'espace est limité et où la fiabilité est requise

Systèmes d'électrification ferroviaire - Protège l'alimentation électrique des réseaux ferroviaires et ferroviaires

Principaux facteurs à prendre en compte avant l'installation

Tension nominale - Assurez-vous que le disjoncteur correspond au niveau de tension du système

Note actuelle - Il doit gérer le courant normal et de défaut en toute sécurité

Capacité de coupure - Doit être capable d'arrêter un courant de défaut élevé sans dommage

Espace d'installation - Vérifiez s'il y a suffisamment d'espace pour le disjoncteur et ses pièces

Conditions environnementales - Tenez compte de la température, de l'humidité, de la poussière et de l'emplacement

Système de traitement du gaz - Assurer les outils et systèmes appropriés pour le remplissage et la surveillance du gaz SF6

Exigences de sécurité - Suivre les règles de sécurité pour éviter les accidents et les fuites de gaz

Accès à la maintenance - Assurez-vous qu'il y a de l'espace pour une inspection et un entretien faciles

Coût et budget - Inclure les coûts d'équipement, d'installation et de maintenance

Normes et réglementations - Suivre les normes électriques locales et internationales

Comment entretenir les disjoncteurs SF6

Vérifiez le niveau de gaz SF6 - Assurez-vous que la pression du gaz est au bon niveau

Inspecter les fuites de gaz - Vérifier les joints, les joints et les connexions pour éviter les fuites

Surveiller la qualité du gaz - Assurez-vous que le gaz est propre et exempt d'humidité ou d'impuretés.

Vérifier l'état des contacts - Inspecter l'usure, les dommages ou les brûlures sur les contacts

Mécanisme de fonctionnement des tests - Assurez-vous que l'ouverture et la fermeture fonctionnent correctement

Nettoyer les isolateurs - Enlever la poussière et la saleté pour éviter les problèmes électriques

Vérifiez les connexions électriques - Assurez-vous que toutes les connexions sont serrées et sécurisées

Effectuer des tests de routine - Effectuer des tests réguliers comme des tests d'isolation et de fonctionnement

Suivre le calendrier de maintenance - Effectuer des contrôles régulièrement en fonction des directives du fabricant

Utilisez des outils et un équipement de sécurité appropriés - Respectez toujours les règles de sécurité lors de la manipulation du gaz SF6 et des équipements

Défaillances courantes des disjoncteurs SF6

Fuite de gaz SF6 C'est un problème courant puisque le gaz peut s'échapper du disjoncteur.Lorsque cela se produit, le disjoncteur ne peut pas fonctionner correctement. Faible pression de gaz peut également rendre le disjoncteur faible et dangereux.A long terme, usure ou dommage des contacts Cela peut se produire lorsque le disjoncteur est utilisé plusieurs fois, ce qui affecte ses performances.Parfois, dommages à la chambre à arc peut se produire en raison d’une chaleur élevée.

Un autre problème est rupture d'isolation, ce qui peut provoquer des courts-circuits. Humidité ou gaz sale peut réduire la force du gaz et le rendre moins efficace. Panne du mécanisme de commande signifie que le disjoncteur peut ne pas s'ouvrir ou se fermer correctement. Dommages aux buses peut empêcher le gaz de circuler correctement.Aussi, rupture du joint peut provoquer des fuites de gaz, et problèmes de connexion électrique peut entraîner une surchauffe ou un fonctionnement instable.

Conclusion

Les disjoncteurs SF6 jouent un rôle important dans les systèmes électriques modernes car ils offrent une forte isolation et un arrêt rapide de l'arc.Ils sont fiables, efficaces et adaptés aux applications haute tension.Cependant, une manipulation et un entretien appropriés sont nécessaires pour garantir un fonctionnement sûr et réduire l'impact sur l'environnement.En comprenant leurs caractéristiques, leur processus de fonctionnement et leurs inconvénients, vous pouvez choisir et utiliser plus efficacement les disjoncteurs SF6 dans différents systèmes électriques.
