Meilleure taille de fil pour les circuits de 50 A
2026-04-07 303

Un circuit de 50 ampères est utilisé pour les applications à haute puissance telles que les camping-cars, les cuisinières électriques, les chargeurs de véhicules électriques et les sous-panneaux.Choisir le bon type et la bonne taille de fil est nécessaire pour assurer la sécurité et le bon fonctionnement du système.L'utilisation du mauvais fil peut provoquer une surchauffe, une perte de puissance ou même des risques d'incendie.Cet article abordera les différents types de fils, les tailles de fils correctes, les principaux facteurs qui affectent la sélection des fils et les pratiques d'installation sûres pour les circuits de 50 ampères.

Catalogue

Figure 1. Taille des fils de 50 A et guide de câblage

Différents types de fils pour les circuits de 50 A

Lorsque vous travaillez avec un circuit de 50 ampères, choisir le bon type de fil est tout aussi important que choisir la bonne taille.Le type de fil affecte la sécurité, la durabilité et les performances du système.Vous trouverez ci-dessous les types de fils les plus couramment utilisés pour les circuits de 50 ampères :

Fil de cuivre

Le fil de cuivre est l'option courante pour Circuits de 50 ampères grâce à son excellente conductivité et sa fiabilité.Le fil de cuivre peut transporter efficacement le courant électrique, ce qui signifie qu’il n’a pas besoin d’être aussi épais que d’autres matériaux pour supporter la même charge.Cela facilite l’installation tout en conservant de solides performances.Le cuivre est également plus résistant à la surchauffe et à la corrosion, ce qui en fait un choix sûr et durable pour des applications telles que les cuisinières électriques, les chargeurs de véhicules électriques et les sous-panneaux domestiques.

Fil d'aluminium

Fil d'aluminium est un plus alternative abordable et légère au cuivre, souvent utilisé dans des installations plus grandes ou des courses longue distance.Bien qu'il puisse supporter une charge de 50 ampères, il nécessite une taille de fil plus grande que celle du cuivre pour obtenir les mêmes performances.L'aluminium se dilate et se contracte également davantage avec les changements de température, ce qui peut desserrer les connexions avec le temps s'il n'est pas installé correctement.Pour cette raison, des connecteurs spéciaux et une installation minutieuse sont nécessaires.Il est utilisé pour les systèmes extérieurs, les mangeoires et les projets soucieux de leur budget.

Fil THHN/THWN

THHN et THWN les fils sont conducteurs isolés simples qui sont généralement installés à l'intérieur des conduits.THHN est conçu pour résister à une chaleur élevée, tandis que THWN convient à environnements mouillés ou humides, ce qui les rend polyvalents pour une utilisation intérieure et extérieure.Ces fils ont une forte isolation qui protège de l’humidité, de la chaleur et de l’abrasion.Comme ils passent par des systèmes de conduits, ils sont nécessaires dans les panneaux électriques, les installations commerciales et les applications industrielles où durabilité et flexibilité sont nécessaires.

Câble NM (Romex)

Câble NM, généralement appelé Romex, est appliqué dans le câblage résidentiel pour les circuits de 50 ampères dans endroits intérieurs secs.Il se compose de plusieurs fils isolés regroupés dans une gaine extérieure de protection, ce qui le rend facile à installer sans avoir besoin de conduit.Ce type de câble est destiné aux appareils électroménagers comme fours et séchoirs, ainsi que des sous-panneaux intérieurs.Cependant, il ne convient pas aux environnements extérieurs ou humides car il ne dispose pas de la protection imperméable requise pour ces conditions.

Câble UF (alimentation souterraine)

UF (Underground Feeder) est spécifiquement conçu pour l'extérieur et le sous-sol utiliser là où la résistance à l’humidité est essentielle.Il est doté d'une isolation solide et durable qui protège les conducteurs de l'eau, lumière du soleil, et dommages physiques, ce qui lui permet d'être enterré directement dans le sol sans conduit supplémentaire dans de nombreux cas.Cela le rend idéal pour alimenter les structures extérieures telles que les hangars, les garages et les équipements de jardin.Le câble UF offre une solution fiable pour les circuits de 50 ampères qui doivent fonctionner en toute sécurité dans des conditions environnementales difficiles.

Taille de fil standard pour les circuits de 50 A

Pour la plupart Circuits de 50 ampères, la taille de fil standard est Fil de cuivre 6 AWG ou Fil d'aluminium 4 AWG, en fonction du matériau utilisé. Cuivre est l'option la plus préférée en raison de son excellente conductivité, lui permettant de transporter efficacement le courant électrique sans accumulation excessive de chaleur, ce qui le rend fiable pour des applications telles que les cuisinières électriques, les chargeurs de véhicules électriques et les sous-panneaux.D'un autre côté, aluminium est moins conducteur, il nécessite donc une taille plus grande, généralement 4 AWG, pour gérer en toute sécurité la même charge de 50 ampères. L'aluminium est choisi pour courses plus longues ou économique installations en raison de son coût inférieur et de son poids plus léger, mais il nécessite une installation appropriée car il se dilate et se contracte davantage avec les changements de température.

Ces tailles standards sont basées sur intensité admissible, qui est le courant maximum qu'un fil peut transporter en toute sécurité sans surchauffe.Le cuivre 6 AWG et l'aluminium 4 AWG répondent aux exigences d'un circuit de 50 ampères dans des conditions normales et suivent les directives de sécurité établies par le Code national de l'électricité.Choisir la bonne taille de fil permet de garantir une alimentation stable, de réduire les chutes de tension et d'éviter la surchauffe ou les risques électriques.Dans certains cas, comme dans le cas d'un câblage longue distance ou d'environnements à haute température, une taille de fil plus grande peut être nécessaire pour maintenir la sécurité et les performances.

Tableau des tailles de fils pour les circuits de 50 A

Matériel	Norme Taille du fil	Ampérage Gamme	Applications
Cuivre	6 AWG	~55-65 ampères	Cuisinières, chargeurs EV, sous-panneaux
Aluminium	4 AWG	~55-65 ampères	Longs tirages, budget installations

Distance (Aller simple)	Recommandé Taille du cuivre	Recommandé Taille en aluminium
Jusqu'à 50 pieds	6 AWG	4 AWG
50 à 100 pieds	4 AWG	2 AWG
100 à 150 pieds	3 AWG	1 AWG

Qu'est-ce qui affecte la taille du fil pour 50 A ?

Distance (Longueur du fil) - La longueur du fil est requise.Si le fil est long, une certaine puissance est perdue pendant son trajet.Cela signifie que l'appareil reçoit moins d'énergie et que le fil peut devenir chaud.Pour résoudre ce problème, les fils plus longs doivent être plus épais afin de pouvoir transporter l’énergie en toute sécurité.

Type de matériau (Cuivre vs Aluminium) – Le type de fil compte également.Le cuivre transporte mieux l’électricité, il peut donc être plus petit.L'aluminium ne transporte pas non plus l'électricité, il doit donc être plus gros pour supporter les mêmes 50 ampères.C'est pourquoi le matériau est nécessaire lors du choix de la taille du fil.

Température et environnement - La chaleur et les intempéries peuvent affecter le fil.S'il fait chaud, le fil peut chauffer davantage et risque de ne pas fonctionner en toute sécurité.Si le fil est à l'extérieur ou dans un endroit chaud, vous aurez peut-être besoin d'un fil plus épais ou d'une meilleure isolation.

Méthode d'installation - La façon dont vous installez le fil compte également.Si les fils sont à l’intérieur d’un tuyau ou regroupés, de la chaleur peut s’accumuler.Cela peut rendre le réseau sans fil sûr.Dans ce cas, un fil plus épais est préférable.Les fils à l’air libre peuvent refroidir plus facilement.

Type de charge et utilisation - Le type d'appareil affecte également la taille du fil.Certains appareils fonctionnent longtemps, comme les chargeurs ou les radiateurs pour véhicules électriques.Ceux-ci peuvent rendre le fil chaud, ils peuvent donc avoir besoin d'un fil plus épais.Différents appareils utilisent également différentes quantités d’énergie.

Pourquoi la taille correcte des fils est importante

Le choix de la bonne taille de fil est nécessaire pour des raisons de sécurité et de performances. Si le fil est trop petit, ça peut surchauffer quand trop de courant le traverse.Cela peut endommager le fil, faire fondre l'isolant, ou même provoquer un incendie.Un petit fil ne peut pas non plus fournir suffisamment de puissance correctement, ce qui peut entraîner un mauvais fonctionnement ou un arrêt des appareils.

L’utilisation de la bonne taille de fil permet au système de fonctionner en toute sécurité et sans problème.Il permet à l'électricité de circuler sans trop de chaleur, maintient la tension stable et protège vos appareils contre les dommages.Cela aide également votre câblage à respecter les règles de sécurité telles que le Code national de l'électricité.

Règles NEC pour les tailles de fils et de disjoncteurs

Le Code national de l'électricité fournit des lignes directrices pour garantir que les systèmes électriques sont sûrs et fiables.Une règle est que la taille du fil doit correspondre à la valeur nominale du disjoncteur, ce qui signifie que le fil doit pouvoir transporter le courant autorisé par le disjoncteur sans surchauffer.Pour un circuit de 50 ampères, la taille de fil standard est Cuivre 6 AWG ou aluminium 4 AWG, qui peut gérer la charge en toute sécurité dans des conditions normales.

Le NEC utilise également l’intensité admissible, qui correspond au courant maximum qu’un fil peut transporter en toute sécurité.Ces valeurs dépendent de facteurs tels que le type d'isolation, la température nominale et la méthode d'installation.À partir de là, la même taille de fil peut avoir des limites de courant légèrement différentes selon la situation.

Une autre règle principale s’applique aux charges continues, c’est-à-dire aux appareils qui fonctionnent pendant de longues périodes, comme les chargeurs ou les radiateurs de véhicules électriques.Dans ces cas-là, le circuit ne doit être utilisé qu’à environ 80 % de sa capacité.Cela signifie qu'une charge de 50 ampères peut nécessiter un disjoncteur de puissance supérieure, comme 60 ampères, pour fonctionner en toute sécurité.

Qu'est-ce qu'un disjoncteur ?

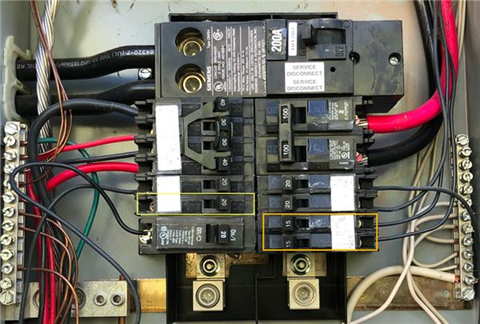

Figure 2. Panneau électrique avec disjoncteurs

Un disjoncteur est un dispositif de sécurité utilisé dans les systèmes électriques pour protéger les fils et les appareils contre les dommages.Il coupe automatiquement l'alimentation lorsque trop de courant circule dans le circuit, comme lors d'une surcharge ou d'un court-circuit.Cela permet d’éviter la surchauffe, les dommages électriques et les risques d’incendie.À l’intérieur d’un disjoncteur, il existe un mécanisme qui détecte lorsque le courant est trop élevé.Lorsque cela se produit, le flux d’électricité est rapidement coupé.Une fois le problème résolu, le disjoncteur peut être réactivé pour rétablir le courant.

Applications de taille de fil

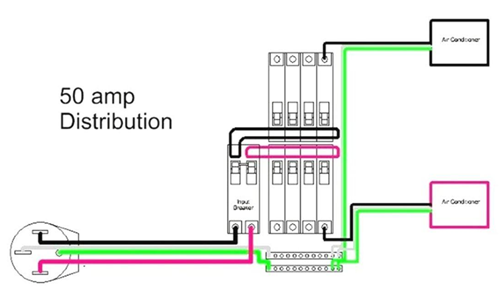

Figure 3. Distribution d'énergie de 50 A vers plusieurs charges

Taille du fil pour les branchements de camping-car de 50 A

Un branchement pour camping-car de 50 ampères alimente les gros camping-cars afin qu'ils puissent faire fonctionner de nombreux appareils comme les climatiseurs, les réfrigérateurs et les lumières en même temps.50 ampères utilise un système à 4 fils avec deux fils chauds, un neutre et une terre.Pour des raisons de sécurité, la taille de fil courante est du cuivre 6 AWG ou de l'aluminium 4 AWG, qui peut supporter 50 ampères sans surchauffe.Si le fil est long, un fil plus épais peut être nécessaire pour maintenir la stabilité de l'alimentation.50 ampères sont également nécessaires pour utiliser la bonne prise, généralement une NEMA 14-50, et suivre les règles de sécurité du Code national de l'électricité.Étant donné que les branchements des camping-cars se font généralement à l’extérieur, le câblage doit être protégé de la pluie et des intempéries.

Taille du fil pour cuisinière électrique

Une cuisinière électrique a besoin de beaucoup d’énergie, elle utilise donc un circuit de 50 ampères.La taille courante du fil est en cuivre 6 AWG ou en aluminium 4 AWG afin qu'il puisse transporter l'alimentation en toute sécurité.50 ampères utilise une configuration à 4 fils avec deux fils chauds, un neutre et une terre.Il nécessite également la bonne prise, généralement une NEMA 14-50, et doit suivre les règles de sécurité du Code national de l'électricité.Si le fil est long, vous aurez peut-être besoin d'un fil plus épais.L’utilisation de fils de la bonne taille contribue à assurer la sécurité et le bon fonctionnement du poêle.

Taille du fil pour les chargeurs EV

Les chargeurs de véhicules électriques consomment beaucoup d’énergie et nécessitent donc généralement un circuit de 50 ampères.La taille de fil courante est en cuivre 6 AWG ou en aluminium 4 AWG afin que le chargeur puisse fonctionner en toute sécurité.Les chargeurs de véhicules électriques fonctionnent généralement pendant une longue période, c'est pourquoi on les appelle des charges continues.Par conséquent, le fil et le disjoncteur ne doivent pas être appliqués à pleine puissance en permanence.Il est nécessaire de suivre les règles de sécurité du Code national de l'électricité.

Taille des fils pour les sous-panneaux

Un sous-panneau est utilisé pour envoyer l'énergie du panneau principal vers une autre zone, comme un garage, un atelier ou une autre partie de la maison.Pour une configuration de 50 ampères, les tailles de fil typiques sont le cuivre 6 AWG ou l'aluminium 4 AWG.Les sous-panneaux utilisent une connexion à 4 fils, qui assure la sécurité du système et sépare correctement le neutre et la terre.Cette configuration permet d'éviter les problèmes électriques et améliore la sécurité.

Taille des fils pour les connexions du générateur

Les connexions du générateur sont utilisées pour fournir une alimentation de secours lorsque l’alimentation principale est coupée.Pour une configuration de 50 ampères, les tailles de fil typiques sont le cuivre 6 AWG ou l'aluminium 4 AWG.Ces configurations utilisent souvent une fiche et une prise appropriées, comme une NEMA 14-50, pour connecter le générateur en toute sécurité.Le câblage doit être solide et bien protégé, notamment pour une utilisation en extérieur.

Comment installer un câblage de 50 A en toute sécurité

• Coupez le courant – Coupez toujours l’alimentation principale avant de commencer tout travail pour éviter les chocs électriques.

• Planifier le cheminement du fil – Décidez où passera le fil et mesurez la distance avant l’installation.

• Utilisez la bonne taille de fil – Utilisez du cuivre 6 AWG ou de l’aluminium 4 AWG pour un circuit de 50 ampères.

• Installez correctement le disjoncteur – Connectez solidement le fil à un disjoncteur de 50 ampères dans le panneau.

• Suivez la configuration de câblage appropriée – Utilisez les connexions correctes (chaud, neutre et terre) pour des raisons de sécurité.

• Protégez les fils – Utilisez un conduit ou une isolation appropriée, en particulier pour les zones extérieures ou exposées.

• Sécurisez toutes les connexions – Assurez-vous que toutes les bornes sont bien serrées pour éviter toute surchauffe.

• Tester le système – Remettez l'appareil sous tension et vérifiez si tout fonctionne correctement.

• Suivre les normes de sécurité – Suivez toujours les règles du Code national de l’électricité.

Conclusion

Choisir la bonne taille de fil pour un circuit de 50 ampères est nécessaire pour des raisons de sécurité et de performances.Les tailles standard, telles que le cuivre 6 AWG ou l'aluminium 4 AWG, peuvent supporter la charge dans des conditions normales, mais d'autres facteurs tels que la distance, l'environnement et l'utilisation doivent également être pris en compte.Suivre les directives appropriées et planifier soigneusement l’installation permet d’éviter les problèmes et de maintenir la fiabilité du système.En utilisant le bon fil et en suivant les règles de sécurité, vous pouvez garantir une installation électrique sûre et efficace.
