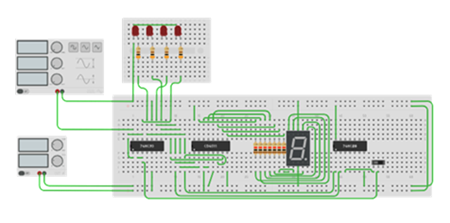

Figure 1. Circuit de compteur BCD avec affichage à 7 segments sur planche à pain
Un Compteur DCB (Compteur décimal codé binaire) est un circuit numérique qui compte à partir de 0 à 9 en utilisant un Sortie binaire 4 bits (0000 à 1001).Il fonctionne avec un signal d'horloge et augmente son décompte de un pour chaque impulsion d'horloge.On l'appelle aussi un compteur de décades (compteur mod-10) car il a 10 états valides seulement.Contrairement à un compteur binaire normal, ça ne continue pas jusqu'à 10-15.Lorsque le compte atteint 9 (1001), il se réinitialise automatiquement à 0 (0000) et répète le cycle.Un compteur BCD peut être implémenté à l'aide de bascules et de portes logiques ou en utilisant des circuits intégrés dédiés.
Le compteur BCD fonctionne par répondre à un signal d'horloge, où chaque impulsion amène le compteur à augmenter sa sortie d'un pas.La sortie est représentée dans un Format binaire 4 bits, correspondant aux valeurs décimales de 0 à 9.Le processus de comptage commence à 0000 (0).À chaque impulsion d'horloge entrante, le compteur progresse séquentiellement à travers les états valides jusqu'à atteindre 1001 (9).Après ce point, le compteur ne passe pas à la valeur binaire suivante.Au lieu de cela, il revient à 0000 et répète le cycle.Cette plage de comptage contrôlée garantit que seul chiffres décimaux (0 à 9) sont produits, ce qui rend le compteur BCD adapté aux systèmes numériques qui nécessitent une sortie numérique lisible par l'homme.L'ensemble du processus est continu, le compteur parcourant sa séquence tant que des impulsions d'horloge sont appliquées.
Le tableau ci-dessous montre comment un compteur BCD modifie sa sortie pour chaque impulsion d'horloge.Il compte de 0 à 9 en utilisant des valeurs binaires sur 4 bits, où chaque ligne représente une étape de la séquence de comptage.
|
Horloge
Pouls (compte) |
QD |
QC |
QB |
Assurance qualité |
Décimal |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
1 |
|
2 |
0 |
0 |
1 |
0 |
2 |
|
3 |
0 |
0 |
1 |
1 |
3 |
|
4 |
0 |
1 |
0 |
0 |
4 |
|
5 |
0 |
1 |
0 |
1 |
5 |
|
6 |
0 |
1 |
1 |
0 |
6 |
|
7 |
0 |
1 |
1 |
1 |
7 |
|
8 |
1 |
0 |
0 |
0 |
8 |
|
9 |
1 |
0 |
0 |
1 |
9 |

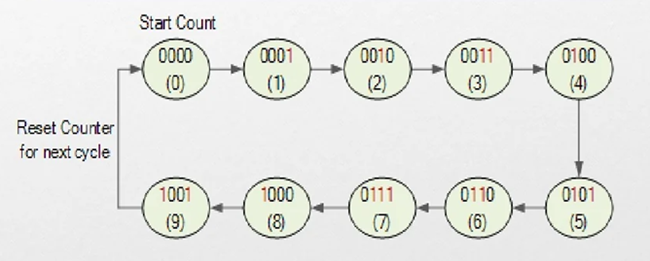

Figure 2. Diagramme d'état du compteur BCD (séquence de comptage 0 à 9)
Le diagramme montre le flux visuel du comptage dans un compteur BCD.Chaque état représente une valeur binaire de 0000 (0) à 1001 (9), reliée par des flèches qui indiquent la transition entre les états.À mesure que chaque impulsion d'horloge est appliquée, le compteur passe à l'état suivant dans la séquence.Après avoir atteint 1001 (9), il revient à 0000, formant une boucle continue.Il vous aide à voir rapidement comment le compteur progresse étape par étape et comment le cycle de comptage se répète.

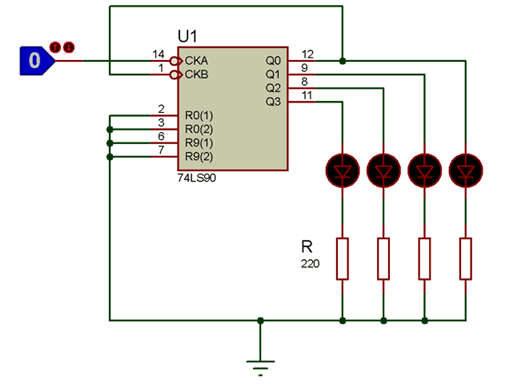

Figure 3. Circuit de compteur BCD utilisant 74LS90 avec sortie LED
Le compteur BCD est physiquement construit à l’aide de composants.Le compteur BCD utilise quatre bascules connectées en séquence, où chaque bascule représente un bit de sortie (QA, QB, QC, QD).Les bascules sont reliées de manière à ce que la sortie d'un étage entraîne l'étage suivant, formant ainsi une chaîne de comptage.Un signal d'horloge commun est appliqué pour contrôler le moment où les bascules changent d'état.Pour contrôler la limite de comptage, des portes logiques sont ajoutées pour surveiller des combinaisons de sorties spécifiques.Lorsque cette condition est détectée, un signal clair est généré, forçant toutes les bascules à revenir à leur état initial.

Figure 4. Configuration des broches du CI 74LS90
Description des broches
|
Épingle
Non |
Nom |
Fonction |
|
1 |
Entrée2 (CLKB) |
Entrée horloge 2 |
|
2 |
R1 |
Réinitialiser 1 |
|
3 |
R2 |
Réinitialiser 2 |
|
4 |
NC |
Non connecté |
|
5 |
VCC |
Tension d'alimentation (4,75 V
– 5,25V) |
|
6 |
R3 |
Réinitialiser 3 |
|
7 |
R4 |
Réinitialiser 4 |
|
8 |
QB |
Sortie 2 (sortie BCD
bit 1) |
|
9 |
QC |
Sortie 3 (sortie BCD
bit 2) |
|
10 |
GND |
Masse (0 V) |
|
11 |
QD |
Sortie 4 (sortie BCD
bit 3) |
|
12 |
Assurance qualité |
Sortie 1 (sortie BCD
bit 0) |
|
13 |
NC |
Non connecté |
|
14
|
Entrée1 (CLKA) |
Entrée horloge 1 |

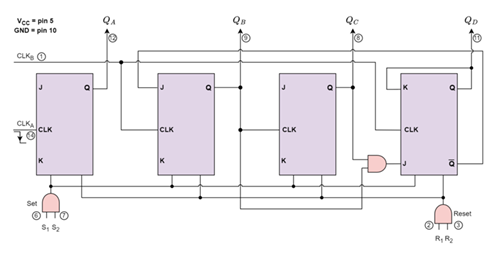

Figure 5. Schéma du circuit du compteur BCD
Ce circuit montre comment un compteur BCD peut être construit à l'aide de quatre bascules JK connectées en séquence.Chaque bascule représente un bit de la sortie (QA, QB, QC, QD), formant un compteur de 4 bits.Les entrées J et K sont réglées sur la logique HIGH, permettant à chaque bascule de basculer lorsqu'un signal d'horloge est appliqué.La sortie d'une bascule est connectée à l'entrée d'horloge de l'étage suivant, créant un effet de comptage par ondulations.Pour limiter le décompte entre 0 et 9, une porte logique est utilisée pour détecter une condition de sortie spécifique.Lorsque cette condition est remplie, un signal de réinitialisation est envoyé à toutes les bascules, forçant la sortie à revenir à l'état initial.
Le compteur BCD et un compteur binaire sont tous deux utilisés pour compter, mais ils diffèrent par la façon dont ils représentent les nombres et comment ils fonctionnent dans les systèmes numériques.Voici une comparaison simple :
|
Caractéristique |
BCD
Compteur |
Binaire
Compteur |
|
Plage de comptage |
0 à 9 seulement |
0 à 15 (pour 4 bits) |
|
Format de sortie |
Décimal (0000-1001) |
Binaire pur
(0000-1111) |
|
Réinitialiser le comportement |
Réinitialise après 9 heures |
Continue au maximum
valeur |
|
États invalides |
1010-1111 ne sont pas utilisés |
Tous les états sont valides |
|
Complexité |
Plus complexe (extra
logique nécessaire) |
Conception plus simple |
|
Conception de circuits |
Nécessite une logique de réinitialisation |
Bascule directe
chaîne |
|
Vitesse |
Un peu plus lent |
Plus rapide |
|
Consommation d'énergie |
Plus élevé (en raison d'un supplément
logique) |
Inférieur |
|
Demande |
Affichages, horloges,
calculatrices |
Minuteries, compteurs,
processeurs |
|
Facilité d'affichage |
Facile (directement à
7 segments) |
Besoin d'une conversion |
|
Exigence matérielle |
Plus de composants |
Moins de composants |
|
Flexibilité |
Limité au nombre décimal
compter |
Flexible pour tous
compter |
Avantages des compteurs BCD :
• Facile à afficher – Les sorties correspondent aux chiffres décimaux (0–9), ce qui les rend idéales pour les affichages à 7 segments.
• Sortie lisible par l'homme - Pas besoin de conversion complexe lors de l'affichage de chiffres.
• Convient aux systèmes décimaux – Fonctionne bien dans les horloges, les calculatrices et les compteurs.
• Représentation précise des chiffres - Chaque compte correspond directement à une valeur décimale.
• Flexible avec les pilotes d'affichage – S'interface facilement avec les circuits intégrés tels que les décodeurs à 7 segments.
Inconvénients des compteurs BCD :
- Nécessite une logique supplémentaire pour être réinitialisé après 9 heures.
- Les états binaires de 1010 à 1111 ne sont pas utilisés.
- Une logique supplémentaire peut introduire un retard par rapport aux compteurs binaires.
- Plus de composants signifie plus de consommation d'énergie.
- Ne convient pas aux applications nécessitant une gamme binaire complète.

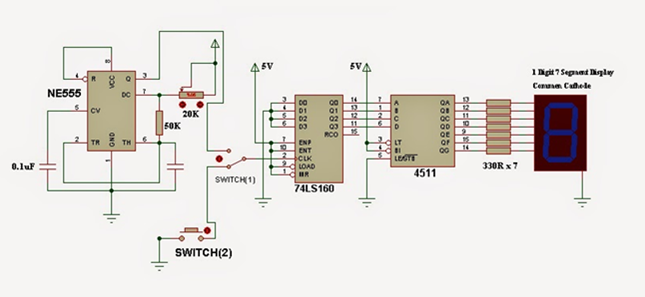

Figure 6. Application de compteur BCD avec affichage à 7 segments
Horloges numériques - Utilisé pour compter les secondes, les minutes et les heures dans les systèmes de chronométrage.
Systèmes d'affichage à 7 segments - Pilote les affichages pour afficher clairement les nombres sous forme décimale.
Compteurs de fréquence - Compte les impulsions du signal et affiche le résultat sous forme de chiffres.
Compteurs d'événements - Suit les événements tels que le comptage de personnes ou le comptage d'articles.
Compteurs numériques - Utilisé dans des appareils tels que des voltmètres et des compteurs pour afficher les lectures.
Calculatrices - Aide à représenter les chiffres décimaux lors des calculs.
Tableaux d'affichage et chronomètres - Affiche les scores ou les valeurs du compte à rebours dans un format lisible.
Tachymètres numériques - Affiche la vitesse de rotation des machines.
Distributeurs automatiques - Suit les comptes et affiche les numéros d'articles ou les crédits.
Systèmes de stationnement - Affiche les emplacements disponibles ou compte les véhicules.
Systèmes de comptage d'impulsions - Compte les impulsions des capteurs dans les systèmes d'automatisation.
Le compteur BCD est idéal pour compter et afficher les nombres de manière simple.Le compteur BCD est facile à utiliser avec les systèmes d'affichage et fonctionne bien dans de nombreuses applications.Même s'il est un peu plus complexe qu'un compteur binaire, il s'avère très utile lorsque vous avez besoin de chiffres clairs et lisibles.
